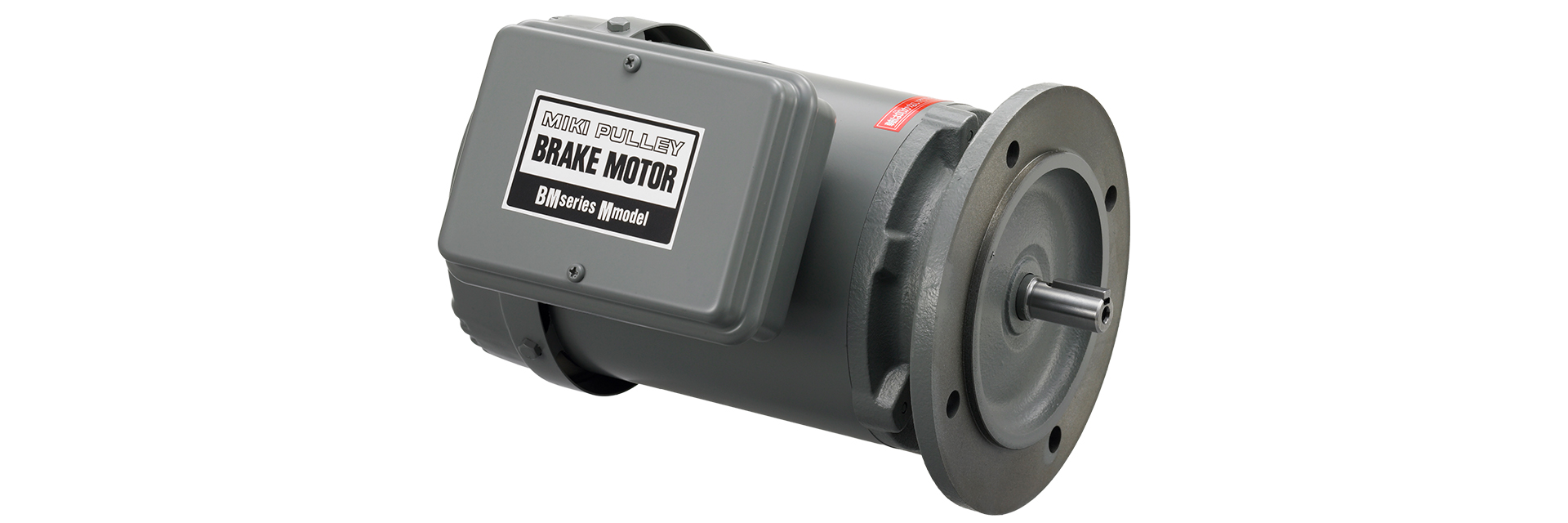

BMM-NHF（フランジ取り付けタイプ）
汎用モータの寸法を変えずに、内部に励磁ブレーキと電源装置を組み込みました。ブレーキコイルに通電するとモータ軸を制動します。また、電流のしゃ断でブレーキは瞬時に解放されます。ブレーキトルクの伝達には、定荷重形板ばねを用いているのでつねに安定した制動が得られます。フランジ取り付けタイプです。

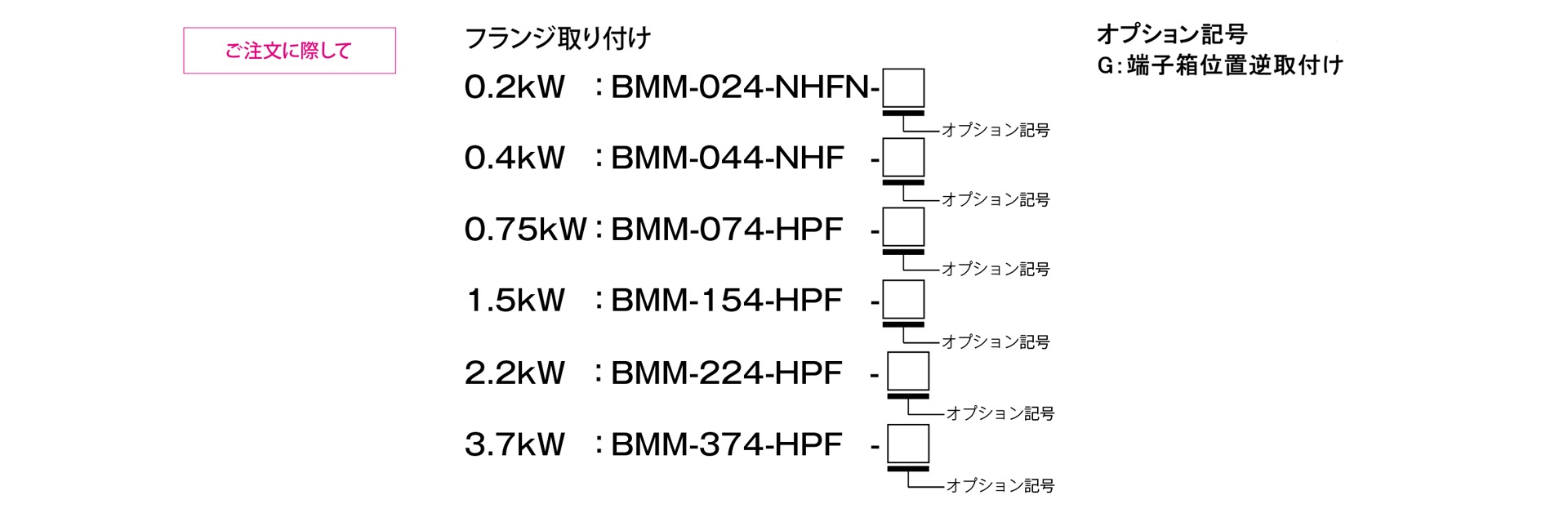

【仕様】
| 型式 | モータ | ブレーキ | 回転部慣性モーメントJ ［kg・m2］ |
許容制動仕事率Pbaℓ ［W］ |
総制動仕事ET ［J］ |
動作時間 | 質量［kg］ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 枠番 | 出力［kW］ 4極 |
トルクT［N・m］ | コイル（at20℃） | 耐熱クラス | 空隙 | アーマチュア 吸引時間ta［s］ |
アーマチュア 釈放時間tar［s］ |
|||||||||
| 電圧［V］ | 電流［A］ | 抵抗［Ω］ | 容量［W］ | 規定値［mm］ | 限界値［mm］ | |||||||||||
| BMM-024-NHFN | 63 | 0.2 | 2.5 | DC180 | 0.06 | 2956 | 11 | B | 0.10～0.20 | 0.3 | 0.9×10－3 | 11 | 5.0×10^7 | 0.015 | 0.015 | 8 |
| BMM-044-NHF | 71 | 0.4 | 5 | DC180 | 0.07 | 2458 | 12.6 | B | 0.10～0.20 | 0.35 | 2.4×10－3 | 26.2 | 7.0×10^7 | 0.03 | 0.03 | 10 |
| BMM-074-HPF | 80 | 0.75 | 10 | DC180 | 0.089 | 2039 | 16 | B | 0.15～0.25 | 0.45 | 3.8×10－3 | 32.7 | 17.0×10^7 | 0.04 | 0.04 | 16.5 |
| BMM-154-HPF | 90 | 1.5 | 20 | DC180 | 0.123 | 1466 | 22.1 | B | 0.15～0.25 | 0.7 | 9.5×10－3 | 45.8 | 25.0×10^7 | 0.06 | 0.06 | 25 |
| BMM-224-HPF | 100 | 2.2 | 30 | DC180 | 0.167 | 1080 | 30 | B | 0.20～0.30 | 1 | 15.2×10－3 | 58.9 | 50.0×10^7 | 0.07 | 0.07 | 37 |
| BMM-374-HPF | 112 | 3.7 | 50 | DC180 | 0.17 | 1059 | 30.6 | B | 0.20～0.30 | 1.1 | 22.6×10－3 | 73.6 | 75.0×10^7 | 0.07 | 0.08 | 47 |
- 0.2ｋW・0.4ｋWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。（株式会社日立産機システム製）
- モータ入力電源は三相AC200V/50Hz、AC200V･220V/60Hzです。
- ブレーキモータの許容制動頻度は、設計上の確認事項の頁をご参照ください。詳細頻度については、負荷条件により変わりますので、選定計算にてご確認ください。

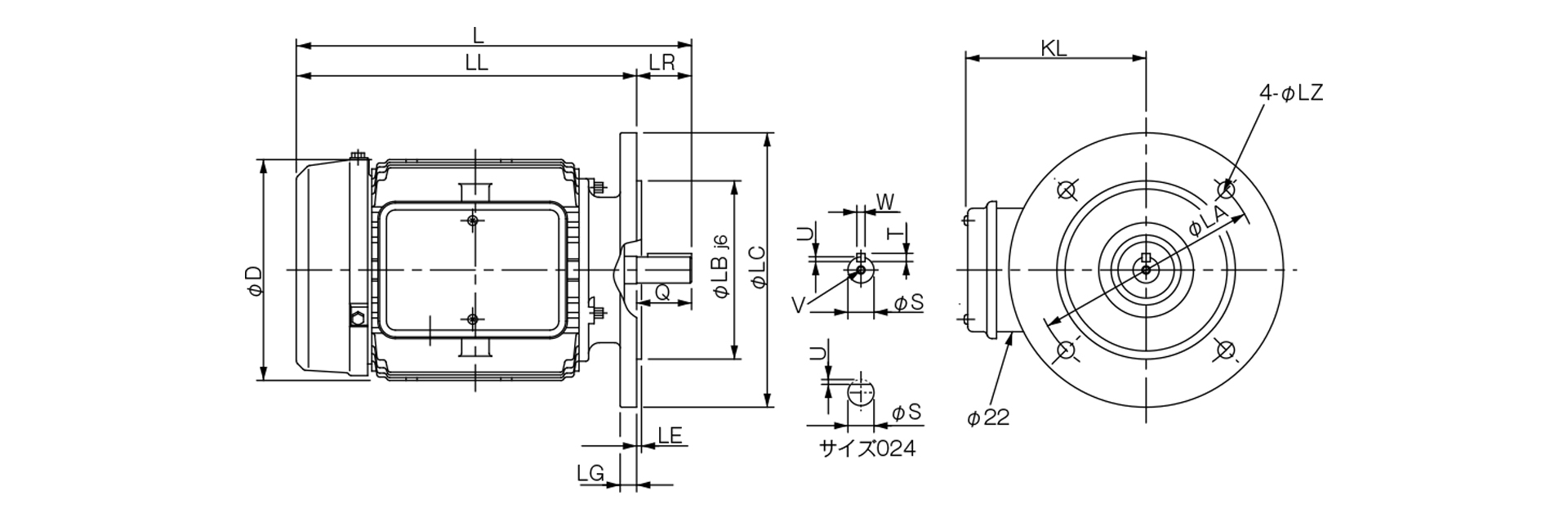

【寸法】
単位 [mm]
| 型式 | 本体寸法 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | LR | LL | D | KL | LC | LB | LA | LE | LG | LZ | S | W | U | T | Q | V | |
| BMM-024-NHFN | 241 | 23 | 218 | 130 | 115 | 160 | 110 | 130 | 3.5 | 8 | 10 | 11h6 | － | 1 | － | 23 | － |
| BMM-044-NHF | 256.5 | 30 | 226.5 | 145 | 124.5 | 160 | 110 | 130 | 3.5 | 10 | 10 | 14 j6 | 5 | 3 | 5 | 30 | M5×0.8深さ18 |
| BMM-074-HPF | 295 | 40 | 255 | 163 | 132 | 200 | 130 | 165 | 3.5 | 12 | 12 | 19 j6 | 6 | 3.5 | 6 | 40 | M6×1深さ20 |
| BMM-154-HPF | 341 | 50 | 291 | 176 | 144 | 200 | 130 | 165 | 3.5 | 12 | 12 | 24 j6 | 8 | 4 | 7 | 50 | M6×1深さ20 |
| BMM-224-HPF | 388.5 | 60 | 328.5 | 195 | 151 | 250 | 180 | 215 | 4.0 | 16 | 14.5 | 28 j6 | 8 | 4 | 7 | 60 | M6×1深さ20 |
| BMM-374-HPF | 422 | 60 | 362 | 215 | 164 | 250 | 180 | 215 | 4.0 | 16 | 14.5 | 28 j6 | 8 | 4 | 7 | 60 | M6×1深さ20 |
