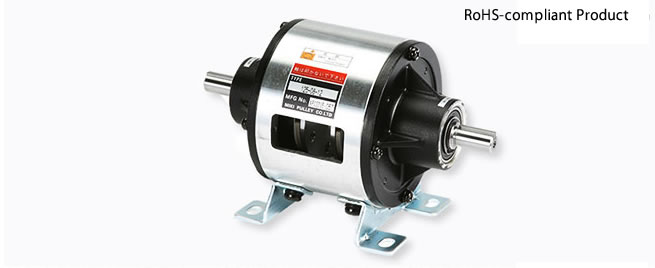

Modelle 125 (Kupplungen und Bremsen) Technische Daten

125-□-12G
125-□-12E,*nach Maß
- [Technische Daten]
- [Abmessungen]

125-□-12G

[Technische Daten]

Modell	Größe	Dynamisches Reibmoment Td [N·m]	Statisches Reibmoment Ts [N·m]	Spule (bei 20 °C)				Hitzebeständigkeit	Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]	Gesamtarbeitsleistung bis zur Neueinstellung des Luftspalts ET [J]	Dauer Ankeranzug ta [s]	Dauer Drehmomentaufbau tp [s]	Dauer Drehmomentabbau td [s]	Masse [kg]
Modell	Größe	Dynamisches Reibmoment Td [N·m]	Statisches Reibmoment Ts [N·m]	Spannung [V]	Wattleistung [W]	Stromstärke [A]	Widerstand [Ω]	Hitzebeständigkeit	Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]		Dauer Ankeranzug ta [s]	Dauer Drehmomentaufbau tp [s]	Dauer Drehmomentabbau td [s]	Masse [kg]
125-05-12G	05	2,4	-	24 DC	10	0,42	58	B	3000	2,4 × 10^-5	9 × 10⁶	C: 0,012/B: 0,010	C: 0,031/B: 0,023	C: 0,040/B: 0,012	1,2
125-06-12G	06	5	5,5	24 DC	11	0,46	52	B	3000	1,28 × 10^-4	36 × 10⁶	C: 0,020/B: 0,015	C: 0,041/B: 0,033	C: 0,020/B: 0,015	2,1
125-08-12G	08	10	11	24 DC	15	0,63	38	B	3000	3,70 × 10^-4	60 × 10⁶	C: 0,023/B: 0,016	C: 0,051/B: 0,042	C: 0,030/B: 0,025	4,2
125-10-12G	10	20	22	24 DC	20	0,83	29	B	3000	1,40 × 10^-3	130 × 10⁶	C: 0,025/B: 0,018	C: 0,063/B: 0,056	C: 0,050/B: 0,030	6,8
125-12-12G	12	40	45	24 DC	25	1,09	23	B	3000	3,85 × 10^-3	250 × 10⁶	C: 0,040/B: 0,027	C: 0,115/B: 0,090	C: 0,065/B: 0,050	12
125-16-12G	16	80	90	24 DC	35	1,46	16	B	3000	1,35 × 10^-2	470 × 10⁶	C: 0,050/B: 0,035	C: 0,160/B: 0,127	C: 0,085/B: 0,055	22

* Das dynamische Reibmoment (Td) wird bei einer relativen Drehzahl von 100 min^-1 gemessen.

[Abmessungen]

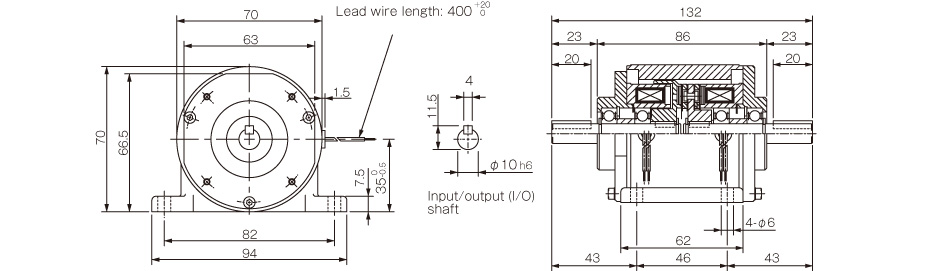

125-05-12G

[Abmessungen]

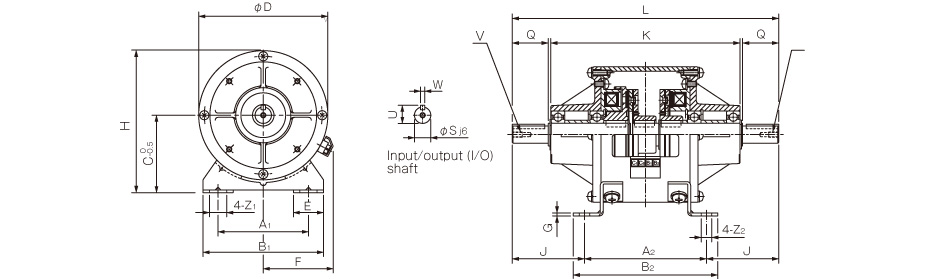

125-□-12G

Einheit [mm]

Größe	Abmessungen des Teils															Abmessungen der Welle
Größe	A1	A2	B1	B2	C	D	E	F	G	H	J	K	L	Z1	Z2	Q	S	U	V	W
06	65	90	90	105	65	100	27,5	61	2,6	115	48,5	132	187	13,5	6,5	25	11	12,5	M4 × 0,7; Länge: 8	4
08	80	110	110	130	80	125	32,5	72	3,2	142,5	63	171	236	15,5	9	30	14	16	M4 × 0,7; Länge: 8	5
10	105	135	140	160	90	150	35	81	3,2	165	80	210	295	20	11,5	40	19	21	M6 × 1; Länge: 11	5
12	135	160	175	185	112	190	42,5	97	4,5	207	108	270	376	24	11	50	24	27	M6 × 1; Länge: 11	7
16	155	200	200	230	132	230	45	109	6	247	145	362	490	28	14	60	28	31	M6 × 1; Länge: 11	7

* Die Keilnuten der Eingangs-/Ausgangswelle entsprechen dem alten JIS-Standard Klasse 2, während die Passfeder dem alten JIS-Standard Klasse 1 entspricht.

* Verwenden Sie das mitgelieferte Einschubset, wenn Sie Riemenscheiben oder ähnliche Komponenten auf die Eingangs-/Ausgangswelle schieben.

125-□-12G

125-□-12E,*nach Maß

[Technische Daten]

Modell	Größe	Dynamisches Reibmoment Td [N·m]	Statisches Reibmoment Ts [N·m]	Spule (bei 20 °C)				Hitzebeständigkeit	Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]	Gesamtarbeitsleistung bis zur Neueinstellung des Luftspalts ET [J]	Dauer Ankeranzug ta [s]	Dauer Drehmomentaufbau tp [s]	Dauer Drehmomentabbau td [s]	Masse [kg]
Modell	Größe	Dynamisches Reibmoment Td [N·m]	Statisches Reibmoment Ts [N·m]	Spannung [V]	Wattleistung [W]	Stromstärke [A]	Widerstand [Ω]	Hitzebeständigkeit	Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]		Dauer Ankeranzug ta [s]	Dauer Drehmomentaufbau tp [s]	Dauer Drehmomentabbau td [s]	Masse [kg]
125-06-12E	06	5	5,5	24 DC	11	0,46	52	B	3000	1,28 × 10^-4	36 × 10⁶	C: 0,020/B: 0,015	C: 0,041/B: 0,033	C: 0,020/B: 0,015	2,1
125-08-12E	08	10	11	24 DC	15	0,63	38	B	3000	3,70 × 10^-4	60 × 10⁶	C: 0,023/B: 0,016	C: 0,051/B: 0,042	C: 0,030/B: 0,025	4,2
125-10-12E	10	20	22	24 DC	20	0,83	29	B	3000	1,40 × 10^-3	130 × 10⁶	C: 0,025/B: 0,018	C: 0,063/B: 0,056	C: 0,050/B: 0,030	6,8
125-12-12E	12	40	45	24 DC	25	1,09	23	B	3000	3,85 × 10^-3	250 × 10⁶	C: 0,040/B: 0,027	C: 0,115/B: 0,090	C: 0,065/B: 0,050	12
125-16-12E	16	80	90	24 DC	35	1,46	16	B	3000	1,35 × 10^-2	470 × 10⁶	C: 0,050/B: 0,035	C: 0,160/B: 0,127	C: 0,085/B: 0,055	22

* Das dynamische Reibmoment (Td) wird bei einer relativen Drehzahl von 100 min^-1 gemessen.

[Abmessungen]

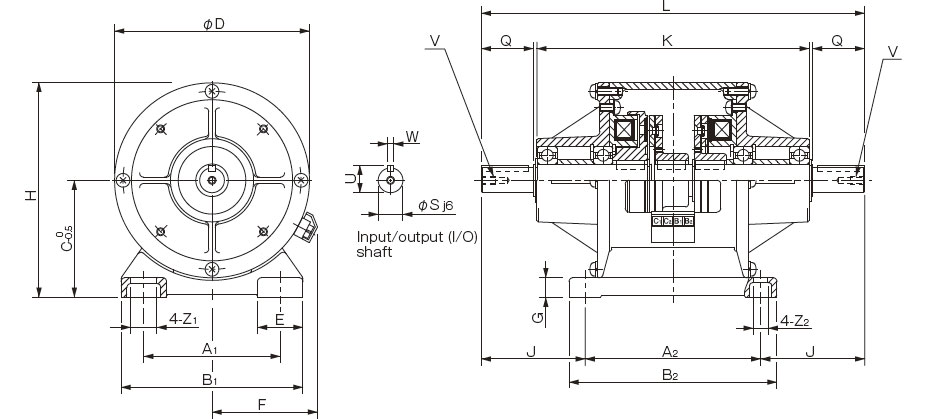

125-□-12E

Einheit [mm]

Größe	Abmessungen des Teils															Abmessungen der Welle
Größe	A1	A2	B1	B2	C	D	E	F	G	H	J	K	L	Z1	Z2	Q	S	U	V	W
06	65	90	90	105	65	100	27,5	61	10	115	48,5	132	187	13,5	6,5	25	11	12,5	M4 × 0,7, Länge: 8	4
08	80	110	110	130	80	125	32,5	72	12	142,5	63	171	236	15,5	9	30	14	16	M4 × 0,7; Länge: 8	5
10	105	135	140	160	90	150	35	81	15	165	80	210	295	20	11,5	40	19	21	M6 × 1; Länge: 11	5
12	135	160	175	185	112	190	42,5	97	15	207	108	270	376	24,5	11	50	24	27	M6 × 1; Länge: 11	7
16	155	200	200	230	132	230	45	109	18	247	145	362	490	28	14	60	28	31	M6 × 1; Länge: 11	7
20	195	240	240	270	160	290	47,5	124	20	305	188	448	616	28	14	80	38	41,5	M10 × 1,5; Länge: 17	10

* Die Keilnuten der Eingangs-/Ausgangswelle entsprechen dem alten JIS-Standard Klasse 2, während die Passfeder dem alten JIS-Standard Klasse 1 entspricht.

* Verwenden Sie das mitgelieferte Einschubset, wenn Sie Riemenscheiben oder ähnliche Komponenten auf die Eingangs-/Ausgangswelle schieben.

125-□-12E
