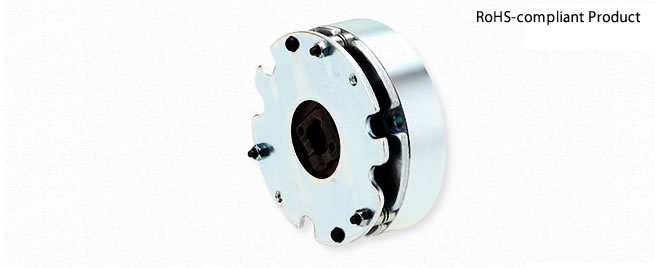

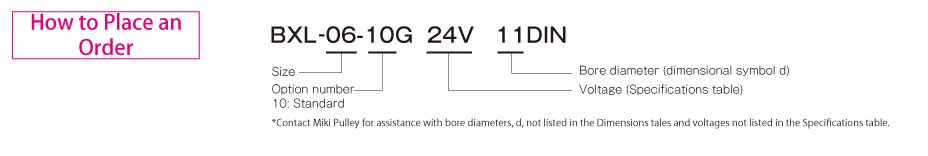

Modellreihe BXL
[Technische Daten]
Modell | Größe | Statisches Reibmoment Ts [N·m] | Spule (bei 20 °C) | Hitzebeständigkeit | Verbindungsleitung | Max. Drehzahl [min-1] | Trägheitsmoment drehendes Teil J [kg·m2] | Zulässige Bremsleistung Pbaℓ [W] | Gesamte Bremsenergie ET [J] | Dauer Ankeranzug ta [s] | Dauer Ankerabzug tar [s] | Masse [kg] | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Spannung [V] | Wattleistung [W] | Stromstärke [A] | Widerstand [Ω] | UL Stil | Größe | |||||||||||
BXL-06-10 | 06 | 2 | DC24 | 15 | 0.63 | 38.4 | F | UL3398 | AWG22 | 5000 | 3.75×10-5 | 58.3 | 2.0×107 | 0.035 | 0.020 | 0.9 |
DC45 | 12 | 0.27 | 169 | |||||||||||||
DC90 | 12 | 0.13 | 677 | |||||||||||||
BXL-08-10 | 08 | 4 | DC24 | 22.5 | 0.94 | 25.6 | F | UL3398 | AWG18 | 5000 | 6.25×10-5 | 91.7 | 3.5×107 | 0.040 | 0.020 | 1.3 |
DC45 | 19 | 0.41 | 110 | |||||||||||||
DC90 | 19 | 0.21 | 440 | |||||||||||||
BXL-10-10 | 10 | 8 | DC24 | 28 | 1.14 | 21.1 | F | UL3398 | AWG18 | 4000 | 13.75×10-5 | 108.3 | 6.2×107 | 0.050 | 0.025 | 2.3 |
DC45 | 25 | 0.54 | 83.0 | |||||||||||||
DC90 | 25 | 0.27 | 331 | |||||||||||||
BXL-12-10 | 12 | 16 | DC24 | 35 | 1.46 | 16.5 | F | UL3398 | AWG18 | 3600 | 33.75×10-5 | 133.3 | 9.0×107 | 0.070 | 0.030 | 3.4 |
DC90 | 30 | 0.33 | 271 | |||||||||||||
BXL-16-10 | 16 | 22 | DC24 | 39 | 1.64 | 14.6 | F | UL3398 | AWG18 | 3000 | 7.35×10-4 | 183.3 | 11.4×107 | 0.100 | 0.035 | 5.4 |
DC90 | 39 | 0.43 | 207 |
* Die Dauer von Ankeranzug und -abzug wird während der Gleichspannungsschaltung gemessen.
* Auf der Seite mit den Betriebsmerkmalen finden Sie die Dauer des Ankeranzugs und -abzugs während der Wechselstromschaltung (Halbwellengleichrichtung)

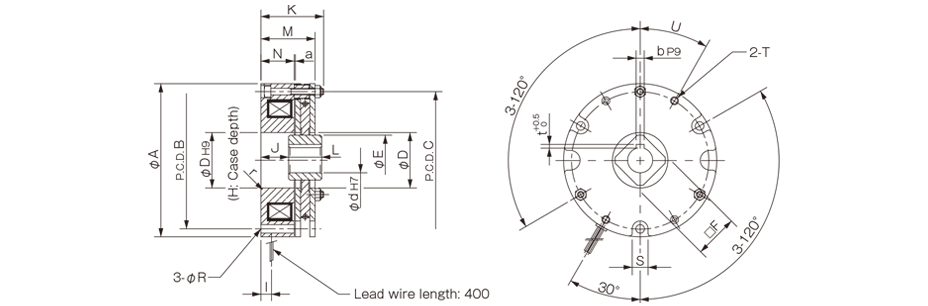

[Abmessungen]
Größe | A | B | C | D | r | E | F | H | I | J | K | L | M | N | R | S | T | U | a | d | b | t |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
06 | 83 | 73 | 73 | 28 | R1 | 26.5 | 22 | 3 | 10 | 20.5 | 39.5 | 14 | 33.6 | 20 | 4.5 | 9 | 2-M5 | 30゜ | 0.15 | 11 | 4 | 1.5 |
08 | 96 | 86 | 86 | 35 | R1 | 32 | 25 | 3 | 12 | 20 | 41 | 17 | 35 | 20.8 | 5.5 | 10.5 | 2-M5 | 30゜ | 0.15 | 14 | 5 | 2 |
10 | 116 | 104 | 104 | 42 | R1 | 38 | 30 | 3 | 9.5 | 21 | 47.5 | 25 | 41 | 25.3 | 6.5 | 12.5 | 2-M6 | 30゜ | 0.2 | 19 | 6 | 2.5 |
12 | 138 | 124 | 124 | 50 | R1 | 45 | 35 | 4 | 12 | 19 | 49.8 | 30 | 43.5 | 23.3 | 6.5 | 12.5 | 2-M6 | 30゜ | 0.2 | 24 | 8 | 3 |
16 | 158 | 142 | 143 | 59 | R1 | 55 | 45 | 4 | 14 | 22.5 | 57.5 | 35 | 51 | 27.7 | 9 | 15.5 | 2-M8 | 40゜ | 0.25 | 28 | 8 | 3 |
