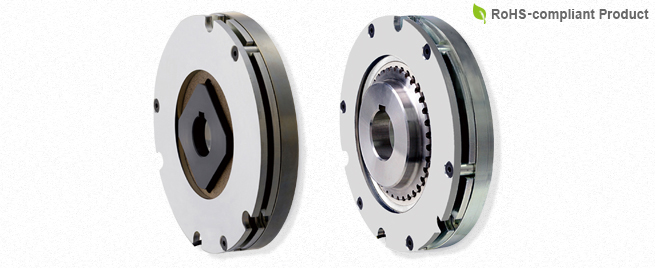

Modellreihe BXR

ダウンロード

Modellreihe BXR Technische Daten

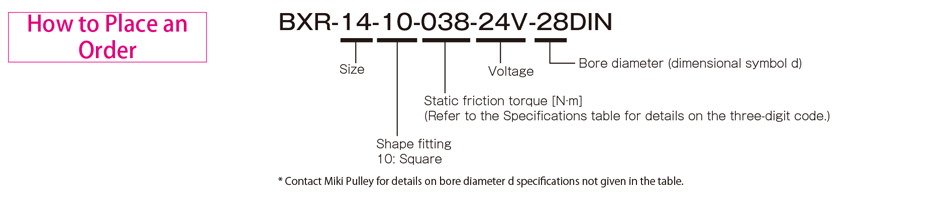

BXR-□-10 Innenvierkant

[Technische Daten]

Modell	Größe	Statisches Reibmoment Ts [N·m]	Spule (bei 20 °C)				Hitzebeständigkeit	Verbindungsleitung		Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]	Zulässige Bremsleistung Ebaℓ [J	Gesamte Bremsenergie ET [J]	Dauer Ankeranzug ta [s]	Dauer Ankerabzug tar [s]	Spiel [°]	Masse [kg]
Modell	Größe	Statisches Reibmoment Ts [N·m]	Spannung [V]	Wattleistung [W]	Stromstärke [A]	Widerstand [Ω]	Hitzebeständigkeit	UL Stil	Größe	Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]	Zulässige Bremsleistung Ebaℓ [J	Gesamte Bremsenergie ET [J]	Dauer Ankeranzug ta [s]	Dauer Ankerabzug tar [s]	Spiel [°]	Masse [kg]
BXR-06-10-005	6	5	24	17.6	0.73	32.7	F	UL1333	AWG20	5000	2.35×10^-5	500	2.0×10⁵	0.05	0.02	1.2	0.9
BXR-08-10-012	8	12	24	19.4	0.81	29.7	F	UL1333	AWG20	5000	3.45×10^-5	800	2.0×10⁵	0.08	0.02	1.2	1.2
BXR-10-10-016	10	16	24	21.5	0.9	26.8	F	UL1333	AWG20	5000	1.12×10^-4	1500	2.2×10⁶	0.11	0.05	0.9	1.3
BXR-12-10-030	12	30	24	23.7	0.99	24.3	F	UL1333	AWG20	5000	1.88×10^-4	1500	2.5×10⁶	0.12	0.03	0.8	2.3
BXR-14-10-038	14	38	24	31	1.29	18.6	F	UL1333	AWG20	3600	4.22×10^-4	1800	3.0×10⁶	0.12	0.03	0.5	3
BXR-16-10-055	16	55	24	19	0.79	30.3	F	UL1333	AWG20	3600	7.10×10^-4	2000	3.0×10⁶	0.22	0.1	0.5	3.6

* Die Dauer von Ankeranzug und -abzug wird während der Gleichspannungsschaltung gemessen.

* Dieser Wert bezeichnet das Spiel zwischen Rotor und Rotornabe.

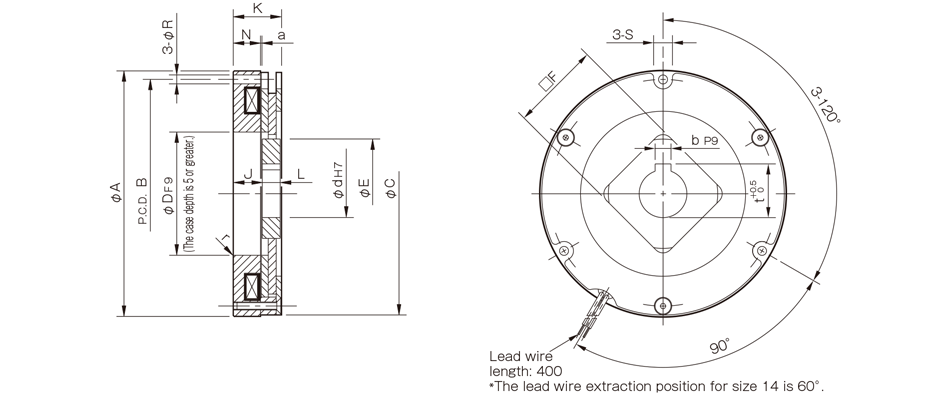

[Abmessungen]

Einheit [mm]

Größe	Abmessungen radiale Richtung									Abmessungen axiale Richtung					Bohrungsdurchmesser
Größe	A	B	C	D	r	E	F	R	S	J	L	N	K	a	d	b	t	d max
06	83,5	76	82	47	R0,5	42	35	4,5	9	17	7	14,7	25,0	0,10	20	6	22,5	25
08	93,5	85	92	49	R0,5	42	35	4,5	10	19	7	15,7	27,0	0,10	20	6	22,5	25
10	123,5	115	122	62	R0,5	55	45	4,5	9,5	14,6	9	13,7	24,3	0,10	24	8	27	28
12	137,5	130	136	65	R1	62	50	4,5	12	15,4	9	12,5	25,0	0,15	24	8	27	30
14	167,5	158	166	80	R1	74	60	5,5	12	16	9	12,0	25,0	0,15	28	8	31	38
16	185	175	184	100	R1	86	65	5,5	12,5	21,3	11,5	19,4	32,8	0,20	28	8	31	45

BXR-□-20 Keilnabe

[Technische Daten]

Modell	Größe	Statisches Reibmoment Ts [N·m]	Spule (bei 20 °C)				Hitzebeständigkeit	Verbindungsleitung		Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]	Zulässige Bremsleistung Ebaℓ [J	Gesamte Bremsenergie ET [J]	Dauer Ankeranzug ta [s]	Dauer Ankerabzug tar [s]	Spiel [°]	Masse [kg]
Modell	Größe	Statisches Reibmoment Ts [N·m]	Spannung [V]	Wattleistung [W]	Stromstärke [A]	Widerstand [Ω]	Hitzebeständigkeit	UL Stil	Größe	Max. Drehzahl [min^-1]	Trägheitsmoment drehendes Teil J [kg·m²]	Zulässige Bremsleistung Ebaℓ [J	Gesamte Bremsenergie ET [J]	Dauer Ankeranzug ta [s]	Dauer Ankerabzug tar [s]	Spiel [°]	Masse [kg]
BXR-06-20-005	06	5	24	17.6	0.73	32.7	F	UL1333	AWG20	5000	3.39×10^-5	500	2.0×10⁵	0.05	0.02	0.5	1,1
BXR-08-20-012	08	12	24	19.4	0.81	29.7	F	UL1333	AWG20	5000	7,56×10^-5	800	2.0×10⁵	0.08	0.02	0.4	1,4
BXR-10-20-016	10	16	24	21.5	0.9	26.8	F	UL1333	AWG20	5000	3,02×10^-4	1500	2.2×10⁶	0.11	0.05	0.3	1,6
BXR-12-20-030	12	30	24	23.7	0.99	24.3	F	UL1333	AWG20	5000	4,77×10^-4	1500	2.5×10⁶	0.12	0.03	0.3	2,6
BXR-14-20-038	14	38	24	31.0	1.29	18.6	F	UL1333	AWG20	3600	11,3×10^-4	1800	3.0×10⁶	0.12	0.03	0.2	3,5
BXR-16-20-055	16	55	24	19.0	0.79	30.3	F	UL1333	AWG20	3600	19,1×10^-4	2000	3.0×10⁶	0.22	0.10	0.2	4,1

* Die Dauer von Ankeranzug und -abzug wird während der Gleichspannungsschaltung gemessen.

* Dieser Wert bezeichnet das Spiel zwischen Rotor und Rotornabe.

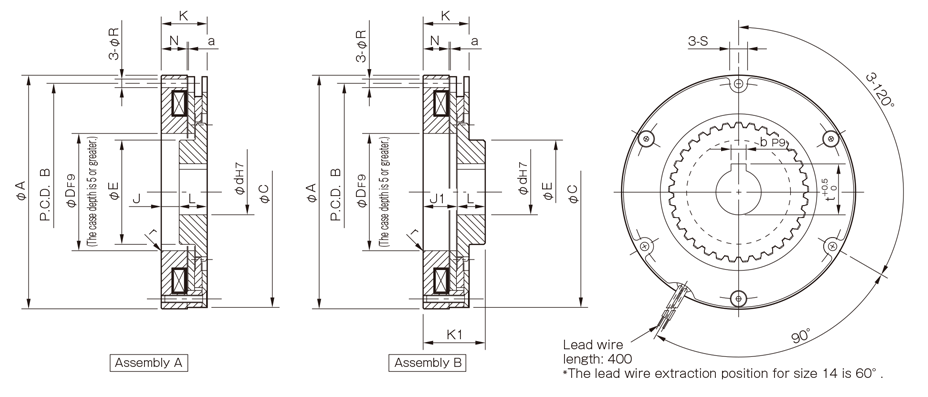

[Abmessungen]

Einheit [mm]

Größe	Abmessungen radiale Richtung								Abmessungen axiale Richtung							Bohrungsdurchmesser
Größe	A	B	C	D	r	E	R	S	J	J1	L	N	K	K1	a	d	b	t	d max
06	83,5	76	82	47	R0,5	36	4,5	9	10,5	18	12,5	14,7	25,0	30,5	0,10	20	6	22,5	25
08	93,5	85	92	49	R0,5	42	4,5	10	11,5	20	13,5	15,7	27,0	33,5	0,10	20	6	22,5	30
10	123,5	115	122	62	R0,5	56	4,5	9,5	9	18	15	13,7	24,3	33	0,10	24	8	27	40
12	137,5	130	136	65	R1	61	4,5	12	8,7	17,7	15	12,5	25,0	32,7	0,15	24	8	27	45
14	167,5	158	166	80	R1	75	5,5	12	7,2	17,2	16	12,0	25,0	33,2	0,15	28	8	31	55
16	185	175	184	100	R1	82	5,5	12,5	13,6	24,6	18	19,4	32,8	42,6	0,20	28	8	31	65
