RWM-BSタイプの仕様

RWM-BS

【ブレーキ仕様】

型 式RWM-02BSRWM-04BSRWM-07BSRWM-15BS
モータ容量〔kW〕4P0.20.40.751.5
定格トルク〔N・m〕247.515
{kgf・m}0.20.40.751.5
電圧〔DC-V〕±10%90909090
電流値〔A〕0.20.20.610.61
空隙〔mm〕規定値0.20.20.20.2
限界値0.50.50.50.5
制動遅れ時間〔S〕AC別切り0.10.10.150.15
DC別切り0.030.030.050.05
モータ慣性モーメント〔kg・m20.000580.00080.00230.0045
制動方式直流無励磁作動型
絶縁階級B
定格連続
適用ブレーキ電源BEM-A-62BEM-A-63BEM-A-64BEM-A-65

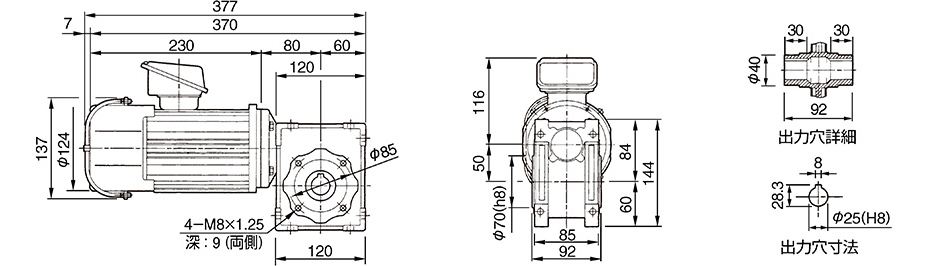

【寸法】

【仕様】RWM-07BS-63N

型 式RWM-07BS-63N
-10-20-30-40-50-60
モータ容量〔kW〕4P0.75
減速機枠番63N
減速比率102030405060
出力トルク50Hz〔N・m〕45.785.1117.0145.0135.0130.0
{kgf・m}4.68.511.714.513.513.0
60Hz〔N・m〕38.371.397.6123.0135.0130.0
{kgf・m}3.87.19.812.313.513.0
出力回転数50Hz〔r/min〕139.069.546.334.827.823.2
60Hz166.083.055.341.533.227.7
質量〔kg〕22.7

※出力回転数は、モータ定格負荷時の値です。

※出力トルクは、減速機の許容値で抑えられている場合もあります。

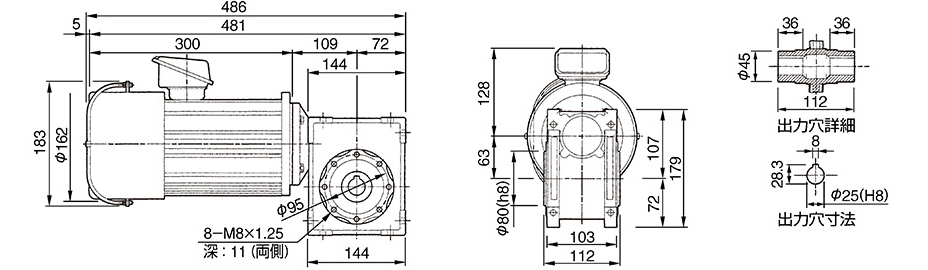

【寸法】

【仕様】RWM-15BS-75N

型 式RWM-15BS-75N
-10-20-30-40-50-60
モータ容量〔kW〕4P1.5
減速機枠番75N
減速比率102030405060
出力トルク50Hz〔N・m〕93.9177.0230.0220.0210.0200.0
{kgf・m}9.417.723.022.021.020.0
60Hz〔N・m〕79.2150.0211.0220.0210.0200.0
{kgf・m}7.915.021.122.021.020.0
出力回転数50Hz〔r/min〕140.070.046.735.028.023.3
60Hz166.083.055.341.533.227.2
質量〔kg〕31

※出力回転数は、モータ定格負荷時の値です。

※出力トルクは、減速機の許容値で抑えられている場合もあります。

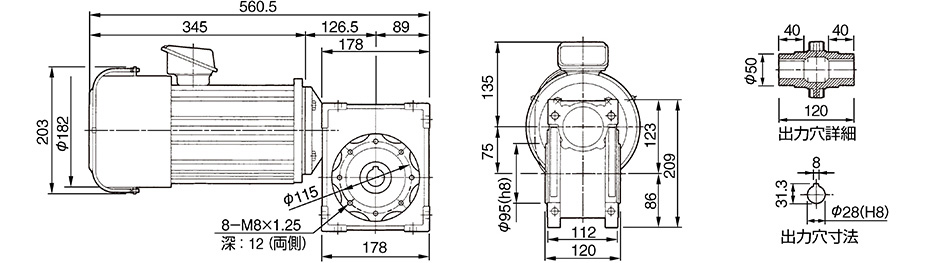

【寸法】
