機械のベルト、チェーンの緩み・たるみの原因とは？

ベルトやチェーン部分から異音が聞こえてきたり、緩み・たるみが発生することがあります。
それらはどんな原因で発生しており、どんな調整や対応が必要になるのでしょうか？

まず知るべきは動力の伝達方法

ベルトやチェーンの緩みやたるみの原因を探る前に、まずは機械がどのように動力を伝達しているかを
考えていきましょう。

動力の伝達方法はカップリングはもちろんのこと、ベルトやチェーンで駆動側の動力を伝達する方法が 一般的です。
またベルトやチェーンの伝達方法は種類ごとに異なり、伝動方法は「かみ合い伝動」と「摩擦伝動」の２種類に分かれます。

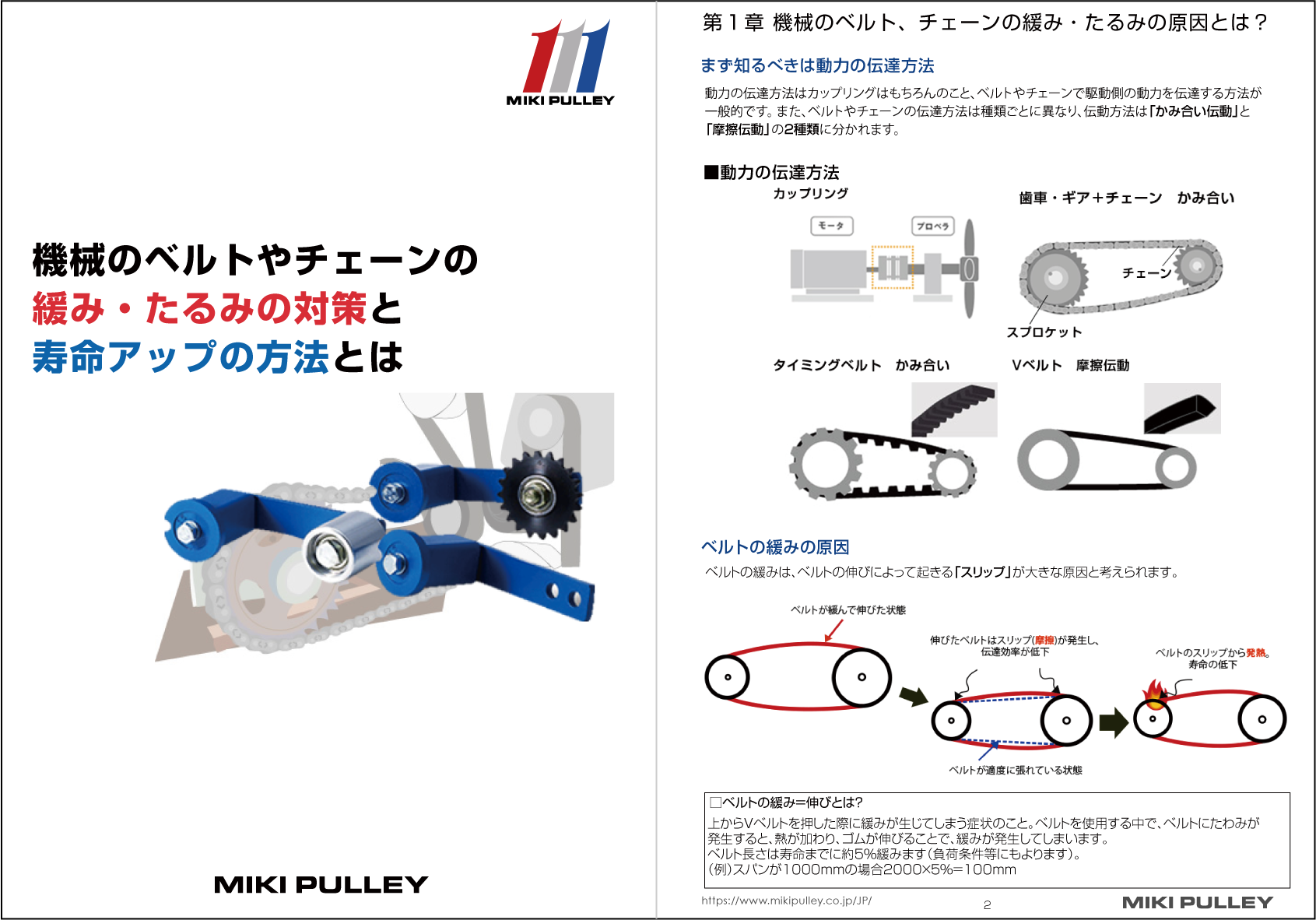

【動力の伝達方法】

ベルトの緩みの原因

ベルトの緩みは、ベルトの張力が不適切な場合や、起動停止の衝撃負荷、経年変化によりベルトが伸びることが原因で、
これにより「スリップ」が発生し、伝達効率の低下や発熱による寿命の低下を招きます。

チェーンのたるみの原因

チェーンのたるみはチェーンの張りすぎや初期伸び（0.1％）により発生し、「歯飛び」や振動の原因になります。

緩み・たわみは「ロスタ/テンショナー」で解決！

ベルトの緩みの解決方法

ベルトの緩みはロスタ/テンショナーを使って「張力を維持すること」で解決できます。
ベルトの張力維持のためには、機械にあったベルトを選定し、定期的に張力の調整が必要です。
テンショナーを活用すると、メンテナンスフリーで、適正張力をかけ続けることができます。これは寿命アップにも大きく繋がります。

チェーンのたるみの解決方法

チェーンの緩み・たわみはロスタ/テンショナーを使って「適切な張りを持たせること」で解決できます。
振動・歯飛びの発生を防止するためにチェーンも定期的なメンテナンスが必要です。
テンショナーを活用すると、メンテナンスフリーで張力調整が可能です。

ロスタ/テンショナーの使用例

ロスタ/テンショナーとは？徹底解説

ロスタ/テンショナーの特長

ロスタは一般的に「揺動・防振・緩衝装置」と呼ばれる機械要素部品です。
揺動運動を確実に伝達でき振動、騒音を吸収し、衝撃荷重に強く耐久性に優れる、多目的で多機能な緩衝装置です。
ロスタについて、詳しくはこちら▶

ロスタ/テンショナーの取り付け方法

ロスタ/テンショナーの取り付け角度は０～１５度内で、ベルトやチェーンの適正張力になるように取り付けてください。
また、駆動部にあわせて取り付け位置を変更することで、振動発生等を抑えることができます。
テンショナーは常にチェーンまたはベルトのたるみ側にセットしてください。正逆回転の場合は両側にセットしてください。
ベルトやチェーン購入の際にはサイズを確認し、ベルトやチェーンが張りやすいものを選択してください。

ロスタ/テンショナーの使用事例
