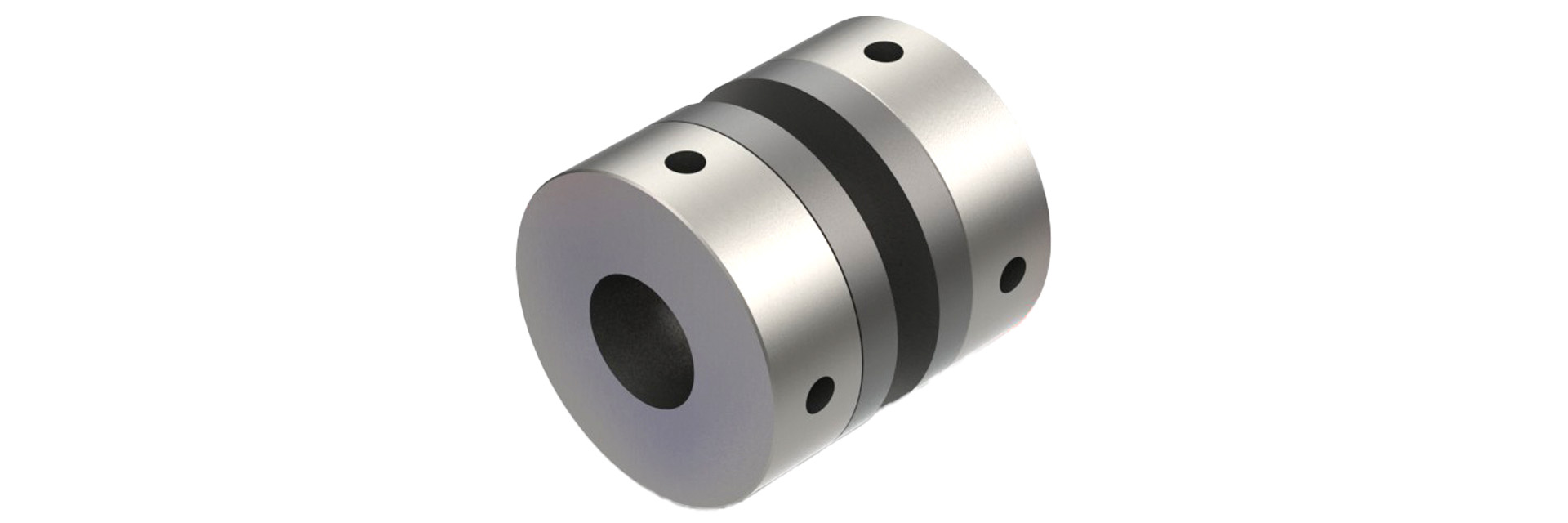

CLC［AA］円盤突き合わせタイプ
磁石の吸引・反発を利用した非接触タイプのカップリングで、歯車やベルトといった従来からの動力伝達に対して、作動音がない、摩擦による消耗・発熱がないなどすぐれた優位性がある上、着脱、心出しが容易でトルクリミッタ機能、隔壁伝達も可能です。AAタイプは、突き合わせ軸タイプのベーシックな構造です。

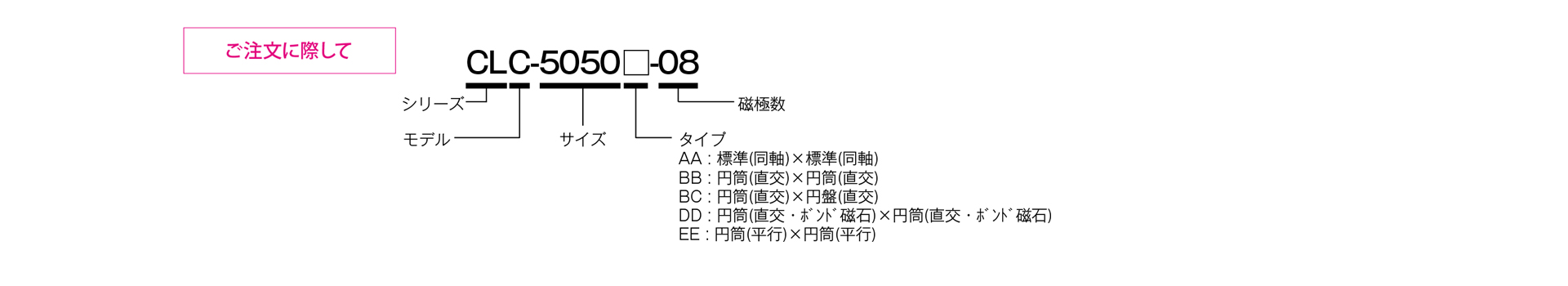

【仕様・寸法】
| セット 型式 | 伝達トルク [N・m]（at.20℃） |
最高回転速度 ［min－1］ |
慣性 モーメント ［kg･m2] |

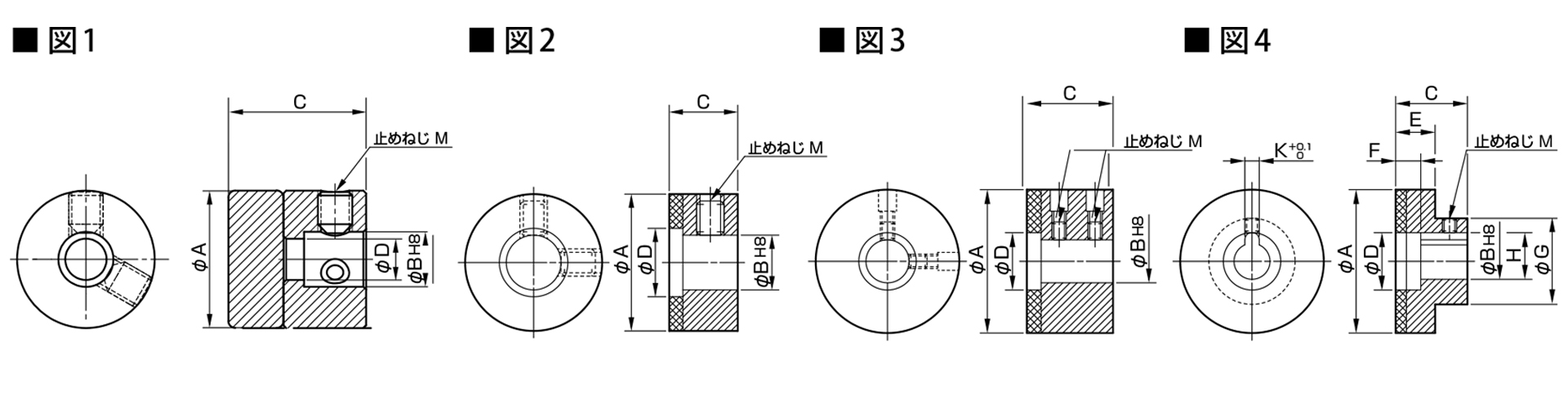

参照図形 | A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
K [mm] |
M 呼び | セット質量 [kg] |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| エアギャップ | |||||||||||||||||
| 1mm | 5mm | 10mm | |||||||||||||||
| CLC-1010AA-02 | 0.035 | 0.007 | - | 3000 | 2.0×10－7 | 図１ | 10 | 4 | 10 | (3) | - | - | - | - | - | M2.5 | 0.012 |
| CLC-2020AA-08 | 0.320 | 0.031 | 0.003 | 3000 | 4.0×10－6 | 図２ | 20 | 8 | 14 | 10 | - | - | - | - | - | M4 | 0.06 |
| CLC-2525AA-08 | 0.727 | 0.111 | 0.014 | 3000 | 1.0×10－5 | 図２ | 25 | 10 | 19 | 12 | - | - | - | - | - | M4 | 0.12 |
| CLC-3030AA-08 | 1.370 | 0.281 | 0.044 | 3000 | 2.4×10－5 | 図２ | 30 | 12 | 19 | 14 | - | - | - | - | - | M4 | 0.18 |
| CLC-3535AA-08 | 2.215 | 0.568 | 0.112 | 3000 | 5.2×10－5 | 図３ | 35 | 12 | 24 | 16 | - | - | - | - | - | M4 | 0.30 |
| CLC-4040AA-08 | 3.510 | 1.046 | 0.244 | 3000 | 8.8×10－5 | 図３ | 40 | 12 | 24 | 16 | - | - | - | - | - | M4 | 0.40 |
| CLC-5050AA-08 | 6.450 | 2.454 | 0.751 | 2500 | 1.52×10－4 | 図４ | 50 | 12 | 24 | 20 | 14 | 9 | 30 | 13.8 | 4 | M4 | 0.46 |
| CLC-6060AA-08 | 9.930 | 4.480 | 1.648 | 2100 | 3.20×10－4 | 図４ | 60 | 15 | 29 | 26 | 14 | 9 | 40 | 17.3 | 5 | M5 | 0.78 |
| CLC-7070AA-08 | 15.480 | 7.390 | 3.125 | 1800 | 5.60×10－4 | 図４ | 70 | 15 | 29 | 26 | 14 | 9 | 40 | 17.3 | 5 | M5 | 1.00 |
