コンタクトレスリンク CLCモデル

磁石の吸引・反発を利用したマグネットカップリングです。取り付けにおける偏心・偏角の許容値が大きく、着脱も簡単に行えます。また、磁力による動力伝達のため隔壁伝達が可能。クリーンルームや食品機械用途、ポンプなどに最適のカップリングです。

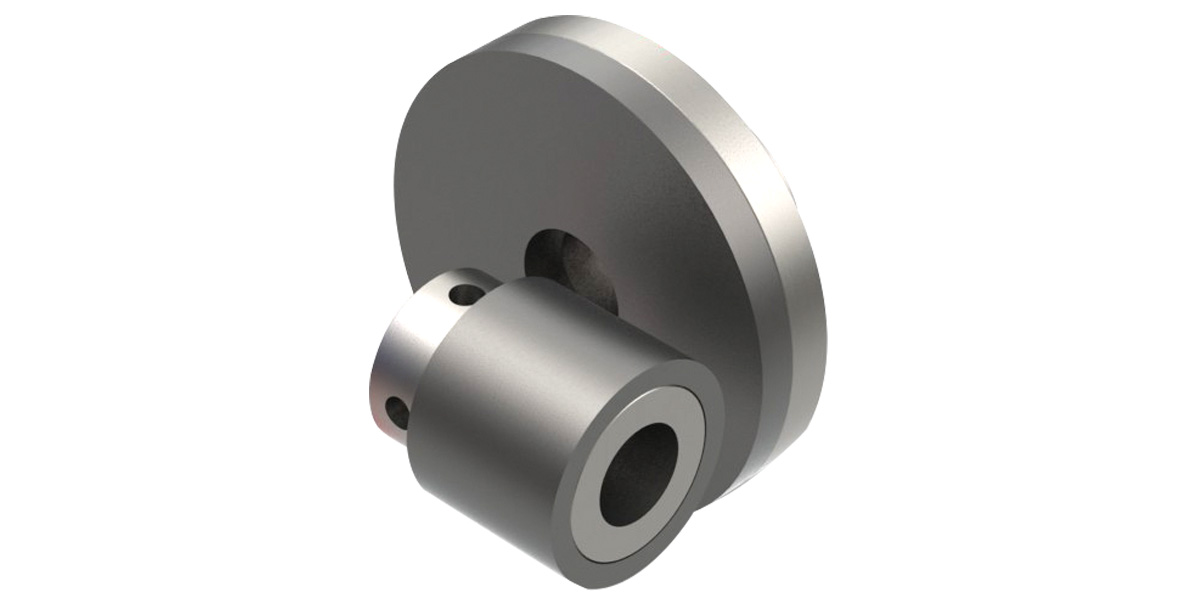

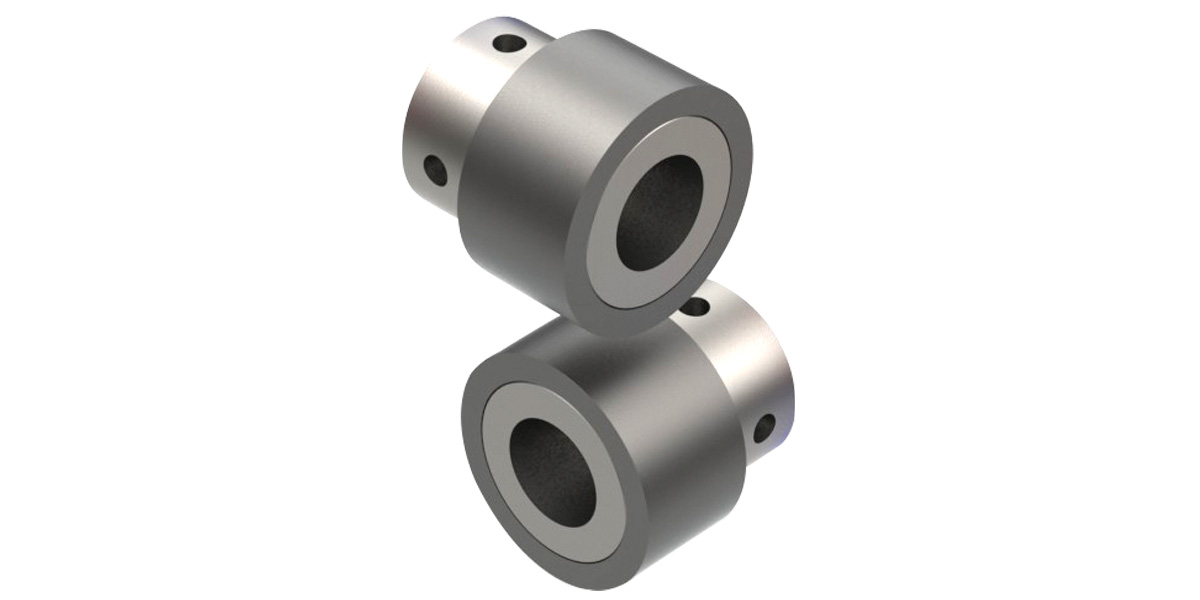

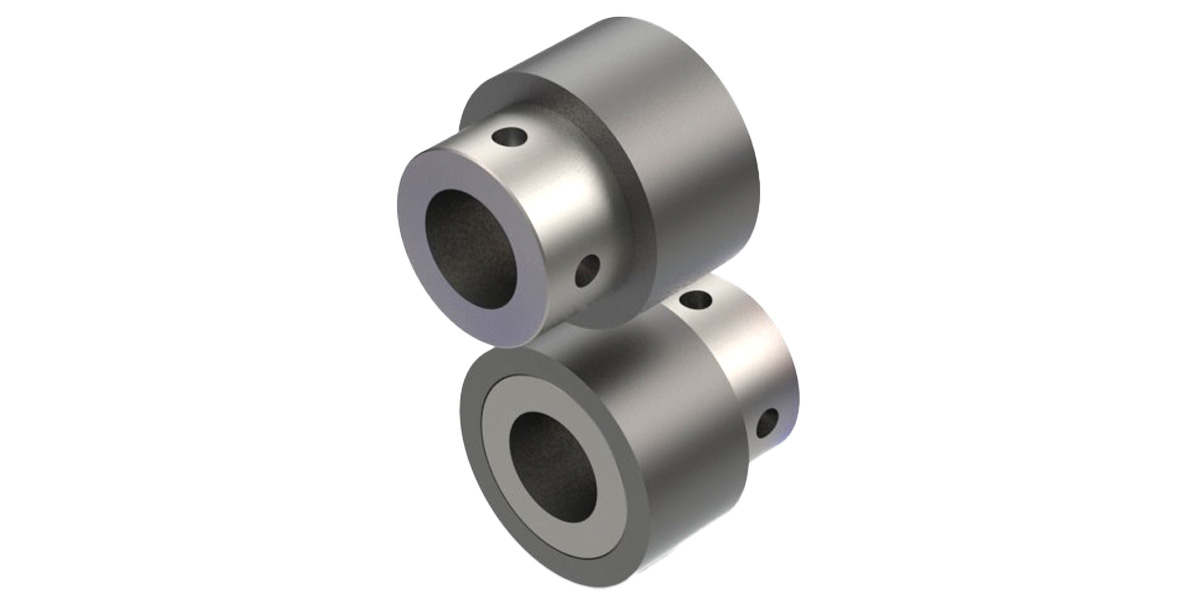

	［AA］円盤突き合わせタイプ	［EE］円筒並行軸タイプ	［BB・BC］円盤×円筒タイプ	［DD］円筒×円筒タイプ
画像
仕様	磁石の吸引・反発を利用した非接触タイプのカップリングで、突き合わせ軸タイプの基本的な構造です。	磁石の吸引・反発を利用した利用した非接触タイプのカップリングで、円筒平行軸タイプの構造です	磁石の吸引・反発を利用した非接触タイプのカップリングで、直交マイタタイプの構造です。	磁石の吸引・反発を利用した非接触タイプのカップリングで、直交マイタタイプの構造です。
伝達トルク [N・m]	0.035~15.480	0.184~0.773	0.197~0.746	0.020~0.240
外径[mm]	10~70	26~35	22~60	16~35
最高回転速度［min－1］	3000~1800	3000	3000~2100	3000
