SFC［SA2］タイプ | 三木プーリ

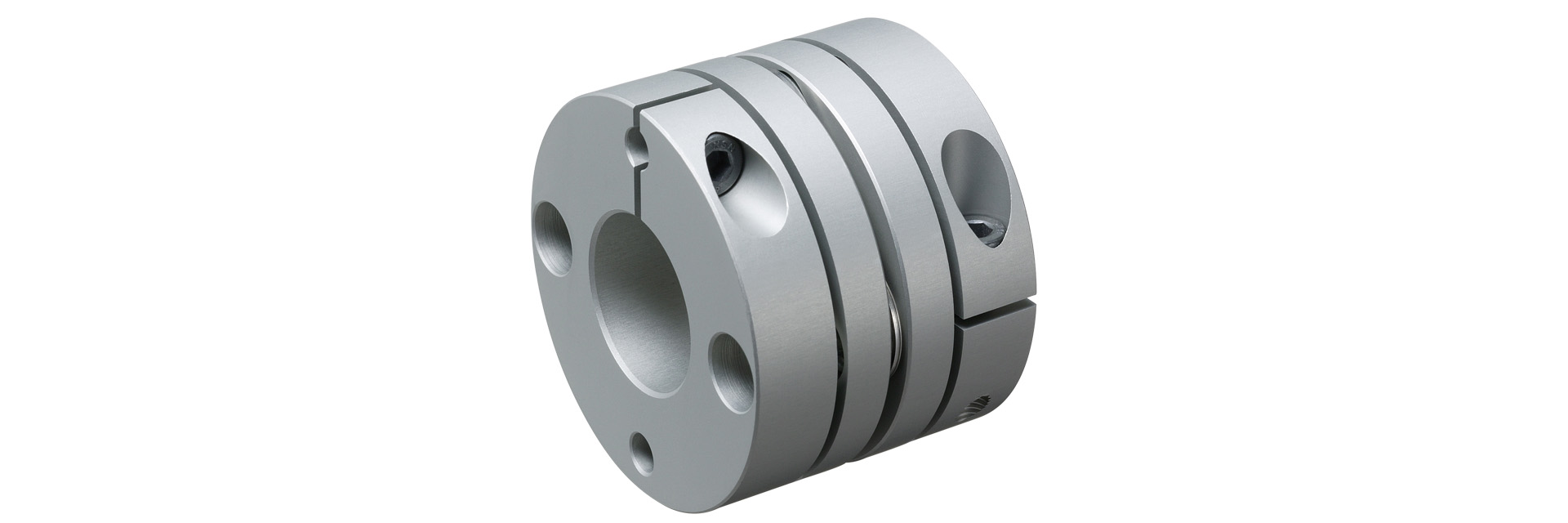

クランプハブに軽量、高強度の高力アルミ合金を採用した板ばねタイプのカップリングで、ねじり剛性が高く高応答に対応できます。また、軸径連動型のハブ外径寸法とすることで慣性モーメント低減にも貢献しています。SA2タイプは、シングルエレメントの高剛性タイプです。

【仕様】

SFC-SA2 仕様表

型式	許容トルク［N･m］	許容誤差			最高回転速度［min⁻¹］	ねじりばね定数［N･m/rad］	軸方向ばね定数［N/mm］	形状 TYPE	慣性モーメント［kg･m²］	質量［kg］	価格［円］
型式	許容トルク［N･m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min⁻¹］	ねじりばね定数［N･m/rad］	軸方向ばね定数［N/mm］	形状 TYPE	慣性モーメント［kg･m²］	質量［kg］	価格［円］
SFC-002SA2	0.25	0.01	0.5	±0.04	10000	190	34	C	0.06×10⁻⁶	0.003
SFC-005SA2	0.6	0.02	0.5	±0.05	10000	500	140	C	0.26×10⁻⁶	0.007
SFC-010SA2	1	0.02	1	±0.1	10000	1400	140	C	0.58×10⁻⁶	0.011
SFC-020SA2	2	0.02	1	±0.15	10000	3700	64	C	2.39×10⁻⁶	0.025
SFC-025SA2	4	0.02	1	±0.19	10000	5600	60	C	3.67×10⁻⁶	0.029
SFC-030SA2	5	0.02	1	±0.2	10000	8000	64	A	4.07×10⁻⁶	0.034
	5	0.02	1	±0.2	10000	8000	64	B	6.09×10⁻⁶	0.041
	5	0.02	1	±0.2	10000	8000	64	C	8.20×10⁻⁶	0.049
SFC-035SA2	10	0.02	1	±0.25	10000	18000	112	C	18.44×10⁻⁶	0.082
SFC-040SA2	12	0.02	1	±0.3	10000	20000	80	A	16.71×10⁻⁶	0.077
	12	0.02	1	±0.3	10000	20000	80	B	22.55×10⁻⁶	0.085
	12	0.02	1	±0.3	10000	20000	80	C	29.25×10⁻⁶	0.100
SFC-050SA2	25	0.02	1	±0.4	10000	32000	48	A	55.71×10⁻⁶	0.159
	25	0.02	1	±0.4	10000	32000	48	B	76.26×10⁻⁶	0.177
	25	0.02	1	±0.4	10000	32000	48	C	99.03×10⁻⁶	0.206
SFC-055SA2	40	0.02	1	±0.42	10000	50000	43	C	188.0×10⁻⁶	0.314
SFC-060SA2	60	0.02	1	±0.45	10000	70000	76.4	A	145.9×10⁻⁶	0.283
	60	0.02	1	±0.45	10000	70000	76.4	B	205.0×10⁻⁶	0.326
	60	0.02	1	±0.45	10000	70000	76.4	C	268.6×10⁻⁶	0.385
SFC-080SA2	100	0.02	1	±0.55	10000	140000	128	C	710.6×10⁻⁶	0.708
SFC-090SA2	180	0.02	1	±0.65	10000	100000	108	C	1236×10⁻⁶	0.946
SFC-100SA2	250	0.02	1	±0.74	10000	120000	111	C	1891×10⁻⁶	1.202

形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント部のみの実測値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

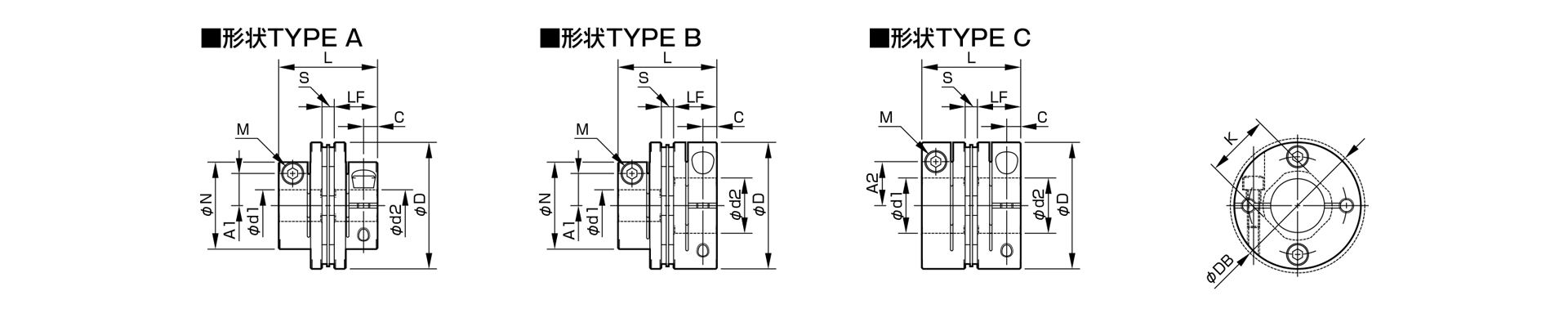

【寸法】

SFC-SA2 寸法表

単位［mm］

型式	d1 最小	d1 最大	d2 最小	d2 最大	D	DB	N	L	LF	S	A1	A2	C	K	M	締め付けトルク［N･m］	形状TYPE
SFC-002SA2	3	5	3	5	12	12.4	─	12.35	5.9	0.55	─	3.7	1.9	5.6	1-M1.6	0.23～0.28	C
SFC-005SA2	3	6	3	6	16	─	─	16.7	7.85	1	─	4.8	2.5	6.5	1-M2	0.4～0.5	C
SFC-010SA2	3	8	3	8	19	─	─	19.35	9.15	1.05	─	5.8(6)	3.15	8.5	1-M2.5(M2)	1.0～1.1(0.4～0.5)	C
SFC-020SA2	4	10	4	11	26	─	─	23.15	10.75	1.65	─	9.5	3.3	10.6	1-M2.5	1.0～1.1	C
SFC-025SA2	5	14	5	14	29	─	─	23.4	10.75	1.9	─	11	3.3	14.5	1-M2.5	1.0～1.1	C
SFC-030SA2	5	10	5	10	34	─	21.6	27.3	12.4	2.5	8	─	3.75	14.5	1-M3	1.5～1.9	A
	5	10	10を超え	16	34	─	21.6	27.3	12.4	2.5	8	12.5	3.75	14.5	1-M3	1.5～1.9	B
	10を超え	14	10を超え	16	34	─	21.6	27.3	12.4	2.5	─	12.5	3.75	14.5	1-M3	1.5～1.9	C
SFC-035SA2	6	16	6	19	39	─	─	34	15.5	3	─	14	4.5	17	1-M4	3.4～4.1	C
SFC-040SA2	8	15	8	15	44	─	29.6	34	15.5	3	11	─	4.5	19.5	1-M4	3.4～4.1	A
	8	15	15を超え	24	44	─	29.6	34	15.5	3	11	17	4.5	19.5	1-M4	3.4～4.1	B
	15を超え	19	15を超え	24	44	─	29.6	34	15.5	3	─	17	4.5	19.5	1-M4	3.4～4.1	C
SFC-050SA2	8	19	8	19	56	─	38	43.4	20.5	2.4	14.5	─	6	26	1-M5	7.0～8.5	A
	8	19	19を超え	30	56	─	38	43.4	20.5	2.4	14.5	22	6	26	1-M5	7.0～8.5	B
	19を超え	25	19を超え	30	56	─	38	43.4	20.5	2.4	─	22	6	26	1-M5	7.0～8.5	C
SFC-055SA2	10	30	10	30	63	─	─	50.6	24	2.6	─	23	7.75	31	1-M6	14～15	C
SFC-060SA2	11	24	11	24	68	─	46	53.6	25.2	3.2	17.5	─	7.75	31	1-M6	14～15	A
	11	24	24を超え	35	68	─	46	53.6	25.2	3.2	17.5	26.5	7.75	31	1-M6	14～15	B
	24を超え	30	24を超え	35	68	─	46	53.6	25.2	3.2	─	26.5	7.75	31	1-M6	14～15	C
SFC-080SA2	18	35	18	40	82	─	─	68	30	8	─	28	9	38	1-M8	27～30	C
SFC-090SA2	25	40	25	45	94	─	─	68.3	30	8.3	─	34	9	42	1-M8	27～30	C
SFC-100SA2	32	45	32	45	104	─	─	69.8	30	9.8	─	39	9	48	1-M8	27～30	C

形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
φDB寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。
クランプボルトＭの呼びは数量-ねじの呼びで、数量は片側ハブの数量です。
SFC-010の( )内の数値は、d1またはd2がφ8mmの場合の値となります。

【標準穴径】

SFC-SA2 標準穴径表

標準(オプション)穴径　d1･d2[ｍｍ]と制限を受ける許容トルク[N･m]
穴径呼び		3	4	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
軸公差　h7(h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
軸公差　j6(オプション)	J																			○		○	○		○
軸公差　k6(オプション)	K							○	○						○		○			○		○	○				○		○
SFC-002SA2	d1	●	●	●
SFC-002SA2	d2	●	●	●
SFC-005SA2	d1	●	●	●	●
SFC-005SA2	d2	●	●	●	●
SFC-010SA2	d1	●	●	●	●	●	●	●
SFC-010SA2	d2	●	●	●	●	●	●	●
SFC-020SA2	d1		●	●	●	●	●	●	●	●	●
SFC-020SA2	d2		●	●	●	●	●	●	●	●	●	●
SFC-025SA2	d1			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-025SA2	d2			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-030SA2	d1			2.8	3.4	●	●	●	●	●	●	●	●	●	●
SFC-030SA2	d2			2.8	3.4	●	●	●	●	●	●	●	●	●	●	●	●
SFC-035SA2	d1				5	5	6.6	●	●	●	●	●	●	●	●	●	●
SFC-035SA2	d2				5	5	6.6	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d1							9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d2							9	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d1							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d2							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d1										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d2										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d1											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d2											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d1																		●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d2																		●	●	●	●	●	●	●	●	●	●	●	●
SFC-090SA2	d1																							●	●	●	●	●	●	●
SFC-090SA2	d2																							●	●	●	●	●	●	●	●	●
SFC-100SA2	d1																										226	●	●	●	●	●
SFC-100SA2	d2																										226	●	●	●	●	●

標準穴径は、軸公差h7(h6･g6)用：呼びBとなります。ただし、穴径φ35の場合の軸公差は+0.010～-0.025となります。
軸公差j6･k6用：呼びJ･Kはオプション対応となり、○印の穴径のみの対応となります。
●印と数値の入っている欄の穴径は標準穴径として対応しています。上表以外の穴径については、途別対応可能な場合がありますのでお問い合わせください。
数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク［Ｎ・ｍ］を示しています。

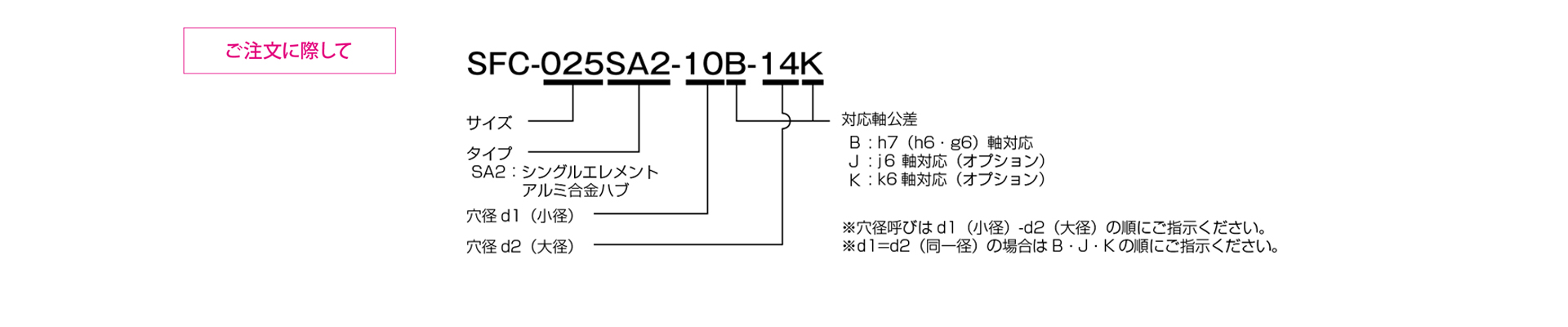

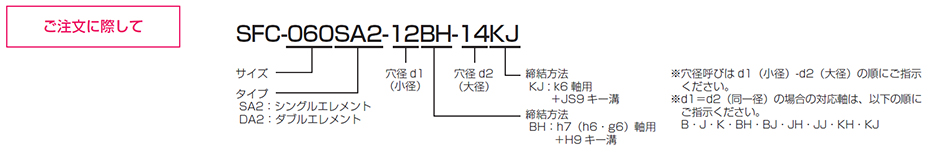

三木プーリのサーボフレックスシリーズSFCモデル SA2タイプ金属板ばねカップリングご注文時の型式構成説明図

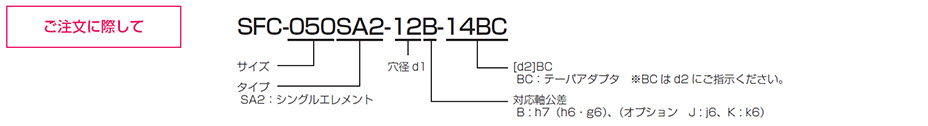

テーパ軸対応 SFC-□SA2(BC)

サーボモータのテーパ軸にテーパアダプターを取り付けることにより、クランプハブによる締結が可能となります。

【仕様】

SFC-SA2 仕様表

型式	形状TYPE	許容トルク［N・m］	許容誤差			最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］	価格［円］
型式	形状TYPE	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］	価格［円］
SFC-040SA2-□B-11BC	B	12	0.02	1	±0.3	10000	20000	80	26.58×10⁻⁶	0.131	-
SFC-040SA2-□B-11BC	C	12	0.02	1	±0.3	10000	20000	80	33.28×10⁻⁶	0.146	-
SFC-050SA2-□B-11BC	B	25	0.02	1	±0.4	10000	32000	48	82.91×10⁻⁶	0.24	-
SFC-050SA2-□B-11BC	C	25	0.02	1	±0.4	10000	32000	48	103.5×10⁻⁶	0.258	-
SFC-050SA2-□B-14BC	B	25	0.02	1	±0.4	10000	32000	48	88.72×10⁻⁶	0.271	-
SFC-050SA2-□B-14BC	C	25	0.02	1	±0.4	10000	32000	48	111.5×10⁻⁶	0.301	-
SFC-050SA2-□B-16BC	B	25	0.02	1	±0.4	10000	32000	48	95.44×10⁻⁶	0.309	-
SFC-050SA2-□B-16BC	C	25	0.02	1	±0.4	10000	32000	48	118.2×10⁻⁶	0.338	-
SFC-055SA2-□B-14BC	C	40	0.02	1	±0.42	10000	50000	43	201.1×10⁻⁶	0.409	-
SFC-055SA2-□B-16BC	C	40	0.02	1	±0.42	10000	50000	43	207.8×10⁻⁶	0.446	-
SFC-060SA2-□B-16BC	B	60	0.02	1	±0.45	10000	70000	76.4	228.7×10⁻⁶	0.475	-
SFC-060SA2-□B-16BC	C	60	0.02	1	±0.45	10000	70000	76.4	287.8×10⁻⁶	0.517	-

形状 TYPE（B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント部のみの実測値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

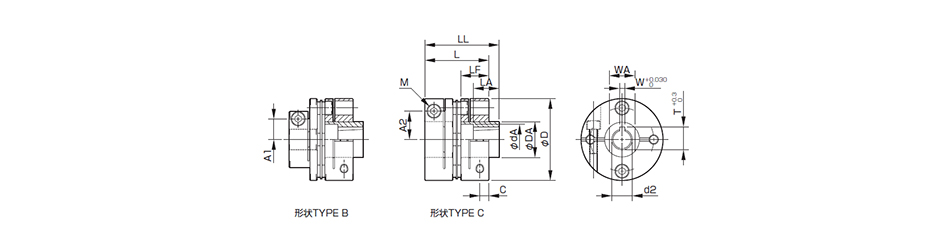

【寸法】

SFC-SA2寸法表

単位［mm］

型式	d2	W	T	WA	LA	dA	DA	LL	D	L	LF	C	A1	A2	M
型式	d2	W	T	WA	LA	dA	DA	LL	D	L	LF	C	A1	A2	数量-呼び
SFC-040SA2-□B-11BC	11	4	12.2	18	16	17	22	44	44	34	15.5	4.5	11	17	1-M4
SFC-050SA2-□B-11BC	11	4	12.2	18	16	17	22	48.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-050SA2-□B-14BC	14	4	15.1	24	19	22	28	53.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-050SA2-□B-16BC	16	5	17.3	24	29	26	30	63.4	56	43.4	20.5	6	14.5	22	1-M5
SFC-055SA2-□B-14BC	14	4	15.1	24	19	22	28	56.6	63	50.6	24	7.75	―	23	1-M6
SFC-055SA2-□B-16BC	16	5	17.3	24	29	26	30	66.6	63	50.6	24	7.75	―	23	1-M6
SFC-060SA2-□B-16BC	16	5	17.3	24	29	26	30	69.6	68	53.6	25.2	7.75	17.5	26.5	1-M6

上記以外の寸法につきましては、シングルエレメントタイプ　SFC(SA2)の寸法をご参照ください。

【標準穴径】

SFC-SA2 穴径表

標準(オプション)穴径 d1［mm］と制限を受ける許容トルク［N・m］
穴径呼び		8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35
軸公差 h7(h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
軸公差 j6(オプション)	J												○		○	○		○
軸公差 k6(オプション)	K	○	○					○		○			○		○	○				○
SFC-040SA2-□B-11BC	9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2-□B-11BC	18/20/22/22					●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2-□B-14BC	18/20/22/22					●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2-□B-16BC	18/20/22/22					●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2-□B-14BC	31/34/36/38							●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2-□B-16BC	31/34/36/38							●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2-□B-16BC	50/51							●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

標準穴径は、軸公差h7(h6･g6)用：呼びBとなります。
軸公差j6･k6用：呼びJ･Kはオプション対応となり、○印の穴径にみの対応となります。
●印と数値の入っている欄の穴径は標準穴径として対応しています。上表以外の穴径については、途別対応加納な場合がありますのでお問い合わせください。
数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク［Ｎ・ｍ］を示しています。

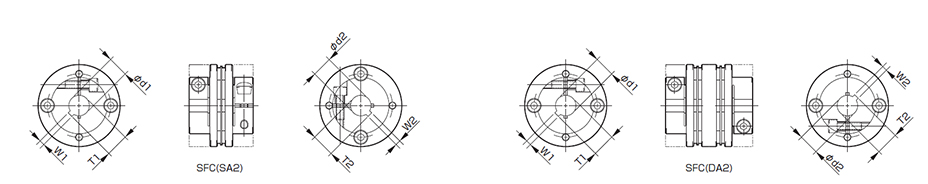

キー溝加工対応

キー付きの軸にご採用いただく場合、ご要望によりクランプハブにキー溝加工を施します。

【寸法】SFC(SA2/DA2)

キー溝規格対応表

単位［mm］

キー溝幅Ｈ９規格対応														キー溝幅ＪＳ９規格対応
軸径呼び				穴径 d1･d2 ［mm］	キー溝幅 W1･W2 ［mm］	キー溝高さ T1･T2 ［mm］	軸径呼び				穴径 d1･d2 ［mm］	キー溝幅 W1･W2 ［mm］	キー溝高さ T1･T2 ［mm］	軸径呼び				穴径 d1･d2 ［mm］	キー溝幅 W1･W2 ［mm］	キー溝高さ T1･T2 ［mm］	軸径呼び				穴径 d1･d2 ［mm］	キー溝幅 W1･W2 ［mm］	キー溝高さ T1･T2 ［mm］
軸径	軸公差						軸径	軸公差						軸径	軸公差						軸径	軸公差
軸径	h7	j6	k6				軸径	h7	j6	k6				軸径	h7	j6	k6				軸径	h7	j6	k6
8	BH	－	KH	8	3＋0.0250	9.4＋0.30	20	BH	－	－	20	6＋0.0300	22.8＋0.30	8	BJ	－	KJ	8	3±0.0125	9.4＋0.30	20	BJ	－	－	20	6±0.0150	22.8＋0.30
9	BH	－	KH	9	3＋0.0250	10.4＋0.30	22	BH	JH	KH	22	6＋0.0300	24.8＋0.30	9	BJ	－	KJ	9	3±0.0125	10.4＋0.30	22	BJ	JJ	KJ	22	6±0.0150	24.8＋0.30
10	BH	－	－	10	3＋0.0250	11.4＋0.30	24	BH	JH	KH	24	8＋0.0360	27.3＋0.30	10	BJ	－	－	10	3±0.0125	11.4＋0.30	24	BJ	JJ	KJ	24	8±0.0180	27.3＋0.30
11	BH	－	－	11	4＋0.0300	12.8＋0.30	25	BH	－	－	25	8＋0.0360	28.3＋0.30	11	BJ	－	－	11	4±0.0150	12.8＋0.30	25	BJ	－	－	25	8±0.0180	28.3＋0.30
12	BH	－	－	12	4＋0.0300	13.8＋0.30	28	BH	JH	－	28	8＋0.0360	31.3＋0.30	12	BJ	－	－	12	4±0.0150	13.8＋0.30	28	BJ	JJ	－	28	8±0.0180	31.3＋0.30
13	BH	－	－	13	5＋0.0300	15.3＋0.30	30	BH	－	－	30	8＋0.0360	33.3＋0.30	13	BJ	－	－	13	5±0.0150	15.3＋0.30	30	BJ	－	－	30	8±0.0180	33.3＋0.30
14	BH	－	KH	14	5＋0.0300	16.3＋0.30	32	BH	－	KH	32	10＋0.0360	35.3＋0.30	14	BJ	－	KJ	14	5±0.0150	16.3＋0.30	32	BJ	－	KJ	32	10±0.0180	35.3＋0.30
15	BH	－	－	15	5＋0.0300	17.3＋0.30	35	BH	－	－	35	10＋0.0360	38.3＋0.30	15	BJ	－	－	15	5±0.0150	17.3＋0.30	35	BJ	－	－	35	10±0.0180	38.3＋0.30
16	BH	－	KH	16	5＋0.0300	18.3＋0.30	38	BH	－	KH	38	10＋0.0360	41.3＋0.30	16	BJ	－	KJ	16	5±0.0150	18.3＋0.30	38	BJ	－	KJ	38	10±0.0180	41.3＋0.30
17	BH	－	－	17	5＋0.0300	19.3＋0.30	40	BH	－	－	40	12＋0.0430	43.3＋0.30	17	BJ	－	－	17	5±0.0150	19.3＋0.30	40	BJ	－	－	40	12±0.0215	43.3＋0.30
18	BH	－	－	18	6＋0.0300	20.8＋0.30	42	BH	－	－	42	12＋0.0430	45.3＋0.30	18	BJ	－	－	18	6±0.0150	20.8＋0.30	42	BJ	－	－	42	12±0.0215	45.3＋0.30
19	BH	－	KH	19	6＋0.0300	21.8＋0.30	45	BH	－	－	45	14＋0.0430	48.8＋0.30	19	BJ	JJ	KJ	19	6±0.0150	21.8＋0.30	45	BJ	－	－	45	14±0.0215	48.8＋0.30

上表にない規格にも対応いたします。お問い合わせください。
