サーボフレックスSFCモデル
クランプハブに軽量、高強度の高力アルミ合金を採用した板ばねタイプのカップリングで、高応答に対応できます。剛性の高いシングルエレメントタイプとフレキシブル性を持たせたダブルエレメントタイプを用意しています。いずれも軸径連動型のハブ外径寸法とすることで、慣性モーメント低減を実現しています。
超高剛性

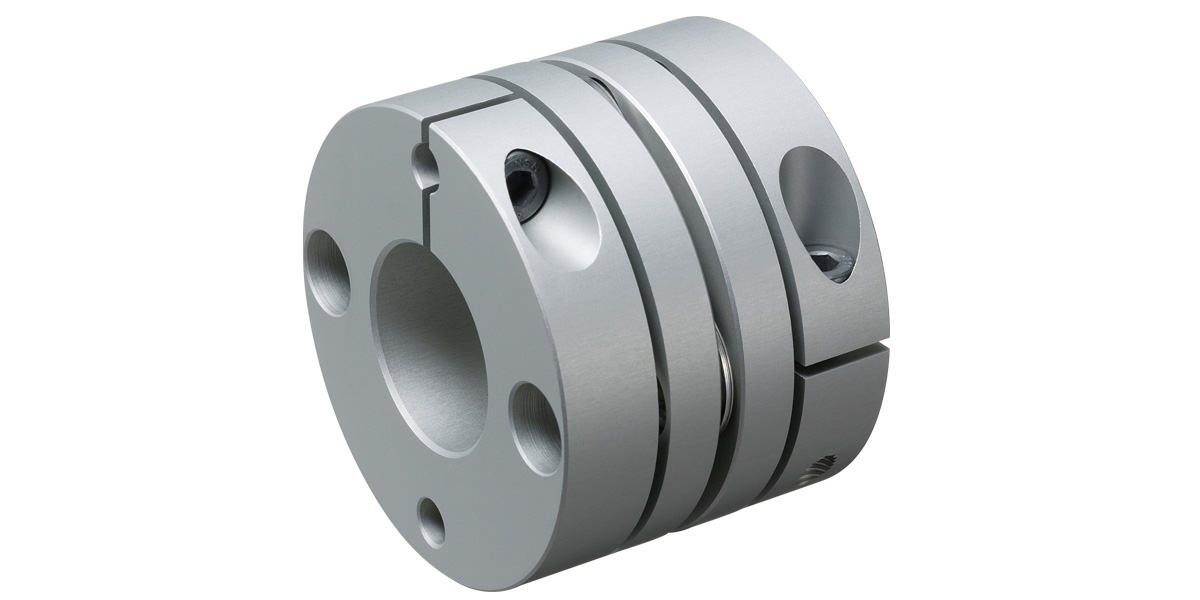

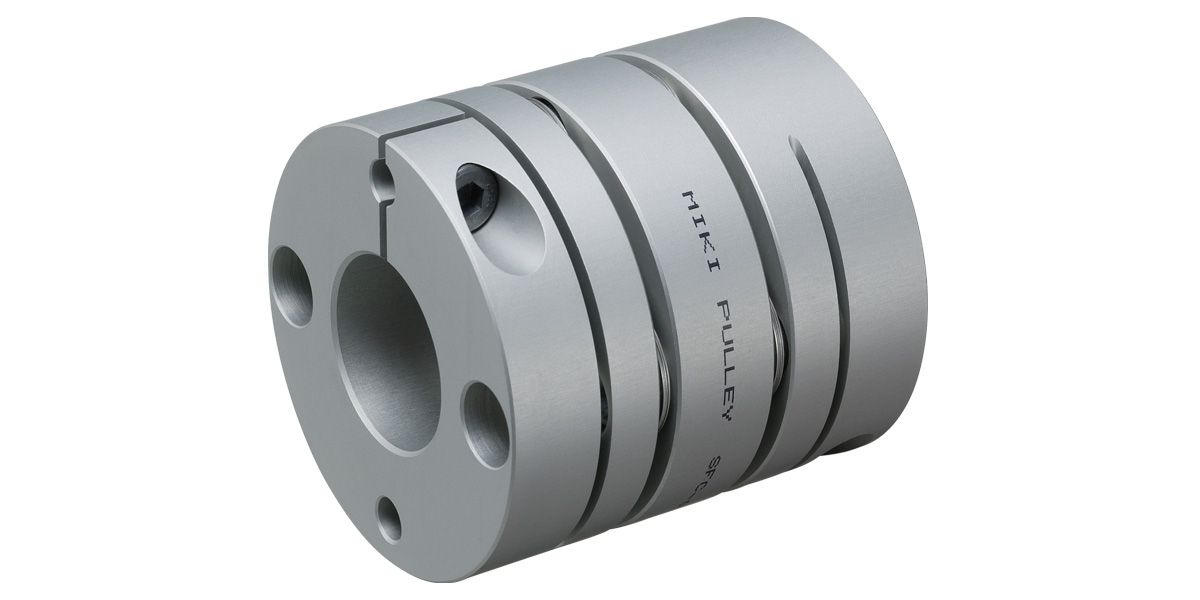

| SFC［SA2］タイプ | SFC［DA2］タイプ |

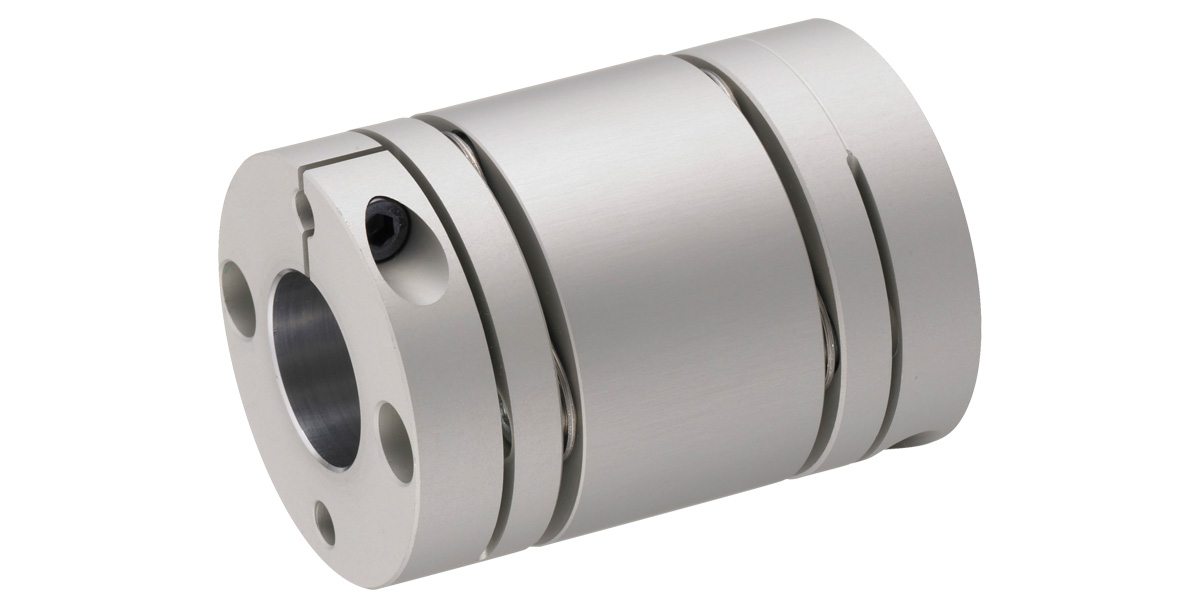

SFC［L］ 全長指定タイプ |

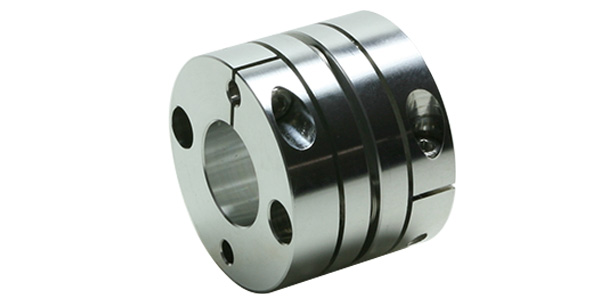

SFC［SA2］CC/CF 簡易クリーン対応タイプ |

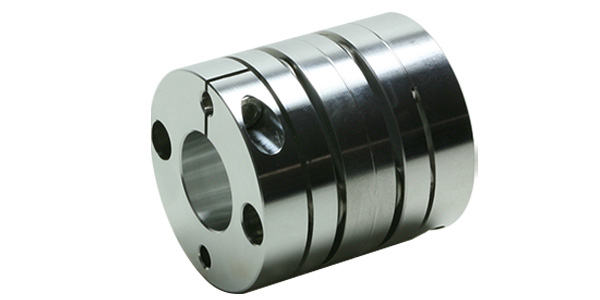

SFC［DA2］CC/CF 簡易クリーン対応タイプ |
|
|---|---|---|---|---|---|
| 画像 |
|
|
|
|
|
| 仕様 | 本体材質に高強度のアルミ合金を採用した板ばねカップリングで、剛性の高いシングルエレメントです。 | 本体材質に高強度のアルミ合金を採用した板ばねカップリングで、フレキシブルなダブルエレメントです。 | ダブルエレメントタイプの全長をご指定いただくことで必要な軸間距離に対応。1mm単位で指定できます。 | シングルエレメントタイプのクリーン洗浄・組み立て、クリーン梱包を実施した簡易クリーン対応です。 | ダブルエレメントタイプのクリーン洗浄・組み立て、クリーン梱包を実施した簡易クリーン対応です。 |
| 許容トルク[N・m] | 0.25~250 | 0.25~250 | 0.6~60 | 2~100 | 2~100 |
| 外径[mm] | 12~104 | 12~104 | 16~68 | 26~82 | 26~82 |
| 最高回転数[min-1］ | 10000 | 10000 | 10000 | 10000 | 10000 |
|
