SFC［SA2］CC/CF　簡易クリーン対応タイプ

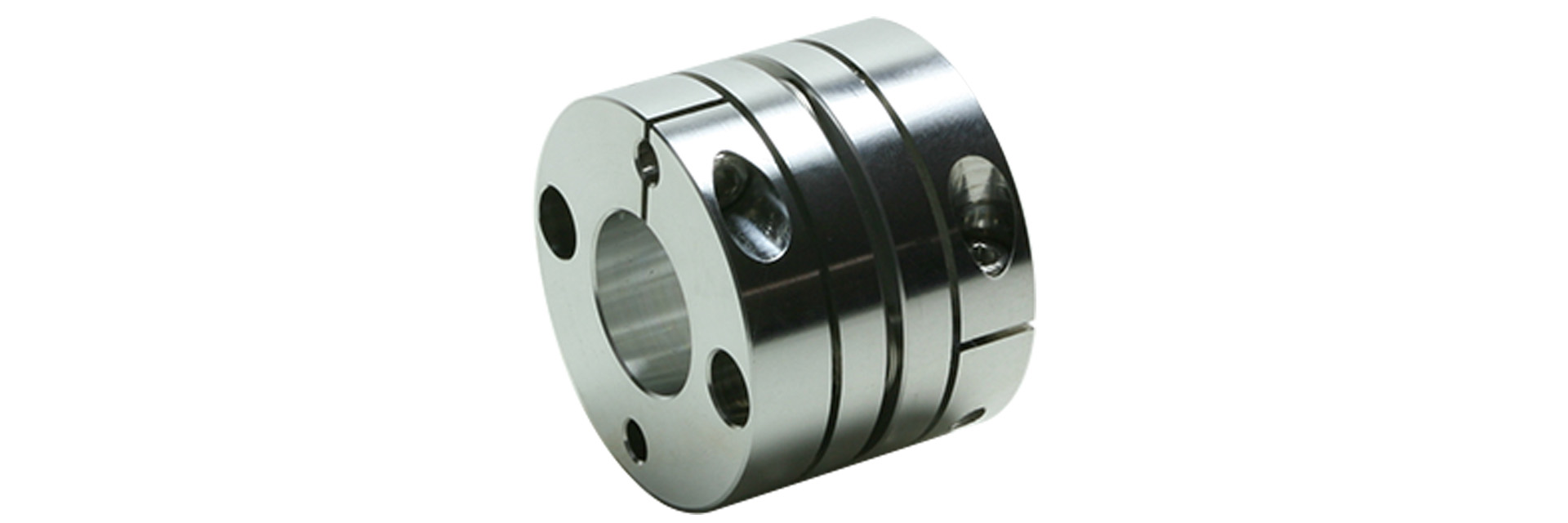

三木プーリのサーボフレックスSFCモデル SFC-SA2-CCタイプ／SFC-SA2-CFタイプ金属板ばねカップリング製品画像（クリーン仕様・サーボモータ用高精度軸継手）

カタログダウンロード

取扱説明書ダウンロード

シングルエレメントタイプのクリーン洗浄・組み立て、クリーン梱包を実施した簡易クリーン対応です。基本設計は標準と同じく本体表面処理の変更とボルトのステンレス化を実施しています。軸力確保のためのクランプボルト用グリースは、フッ素系グリースと低発塵グリースの二種類から選択可能です。

【仕様】

型式	形状 TYPE	許容トルク［N・m］	許容誤差			最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg･m²］	質量［kg］
型式	形状 TYPE	許容トルク［N・m］	偏心 [mm]	偏角［°］	軸方向 [mm]	最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg･m²］	質量［kg］
SFC-020SA2	C	2	0.02	1	±0.15	10000	3700	64	2.39×10⁻⁶	0.025
SFC-025SA2	C	4	0.02	1	±0.19	10000	5600	60	3.67×10⁻⁶	0.029
SFC-030SA2	A	5	0.02	1	±0.2	10000	8000	64	4.09×10⁻⁶	0.034
	B								6.11×10⁻⁶	0.040
	C								8.23×10⁻⁶	0.048
SFC-035SA2	C	10	0.02	1	±0.25	10000	18000	112	18.50×10⁻⁶	0.083
SFC-040SA2	A	12	0.02	1	±0.3	10000	20000	80	16.71×10⁻⁶	0.077
	B								22.59×10⁻⁶	0.085
	C								29.28×10⁻⁶	0.100
SFC-050SA2	A	25	0.02	1	±0.4	10000	32000	48	56.26×10⁻⁶	0.160
	B								76.71×10⁻⁶	0.178
	C								99.38×10⁻⁶	0.207
SFC-055SA2	C	40	0.02	1	±0.42	10000	50000	43	188.7×10⁻⁶	0.315
SFC-060SA2	A	60	0.02	1	±0.45	10000	70000	76.4	147.0×10⁻⁶	0.285
	B								206.3×10⁻⁶	0.328
	C								270.0×10⁻⁶	0.387
SFC-080SA2	C	100	0.02	1	±0.55	10000	140000	128	716.3×10⁻⁶	0.720

形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、「標準穴径」でご確認ください。
最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント部のみの実測値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】

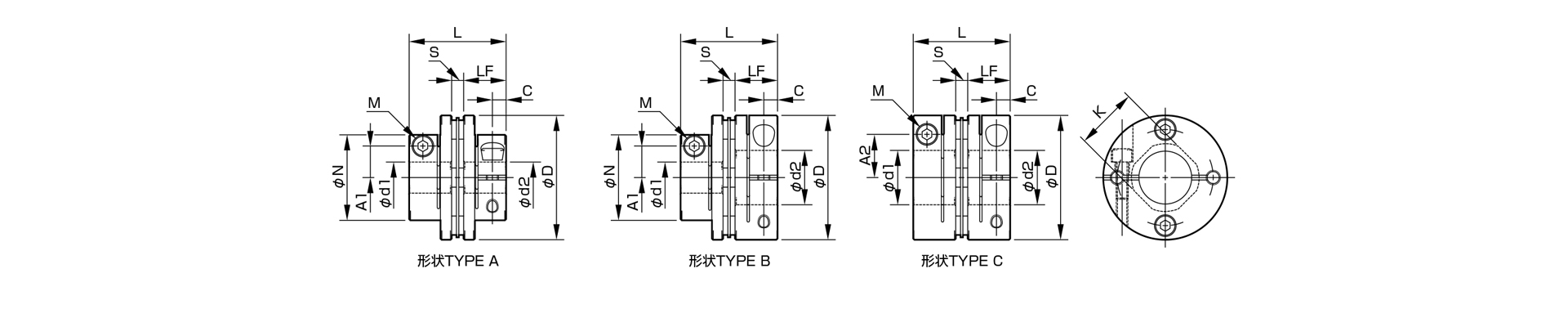

三木プーリのサーボフレックスSFCモデル SFC-SA2-CCタイプ／SFC-SA2-CFタイプ金属板ばねカップリング寸法図（クリーン仕様・サーボモータ用高精度軸継手）

型式	形状TYPE	d1		d2		D	N	L	LF	S	A1	A2	C	K	M	締め付けトルク［N・m］
型式	形状TYPE	最小	最大	最小	最大	D	N	L	LF	S	A1	A2	C	K	M	CC 低発塵	CF フッ素
SFC-020SA2	C	5	10	5	11	26	－	23.15	10.75	1.65	－	9.5	3.3	10.6	1-M2.5	0.5	0.9
SFC-025SA2	C	5	14	5	14	29	－	23.4	10.75	1.9	－	11	3.3	14.5	1-M2.5	0.5	0.9
SFC-030SA2	A	5	10	5	10	34	21.6	27.3	12.4	2.5	8	─	3.75	14.5	1-M3	1.5	3.2
	B	5	10	10を超え	16	34	21.6	27.3	12.4	2.5	8	12.5	3.75	14.5	1-M3
	C	10を超え	14	10を超え	16	34	21.6	27.3	12.4	2.5	─	12.5	3.75	14.5	1-M3
SFC-035SA2	C	6	16	6	19	39	－	34	15.5	3	－	14	4.5	17	1-M4	4	7.7
SFC-040SA2	A	8	15	8	15	44	29.6	34	15.5	3	11	─	4.5	19.5	1-M4	4	7.7
	B	8	15	15を超え	24	44	29.6	34	15.5	3	11	17	4.5	19.5	1-M4
	C	15を超え	19	15を超え	24	44	29.6	34	15.5	3	─	17	4.5	19.5	1-M4
SFC-050SA2	A	8	19	8	19	56	38	43.4	20.5	2.4	14.5	─	6	26	1-M5	7	12
	B	8	19	8	19	56	38	43.4	20.5	2.4	14.5	22	6	26	1-M5
	C	8	19	8	19	56	38	43.4	20.5	2.4	─	22	6	26	1-M5
SFC-055SA2	C	10	30	10	30	63	－	50.6	24	2.6	－	23	7.75	31	1-M6	13	22.5
SFC-060SA2	A	11	24	11	24	68	46	53.6	25.2	3.2	17.5	─	7.75	31	1-M6	13	22.5
	B	11	24	24を超え	35	68	46	53.6	25.2	3.2	17.5	26.5	7.75	31	1-M6
	C	24を超え	30	24を超え	35	68	46	53.6	25.2	3.2	─	26.5	7.75	31	1-M6
SFC-080SA2	C	18	35	18	40	82	－	68	30	8	－	28	9	38	1-M8	27	45

形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
K寸法は、エレメント内径の寸法です。この値を超えるd2寸法の場合、d2側のハブに軸はLF寸法まで挿入できません。
クランプボルトMの呼びは数量-ねじの呼びで、数量は片ハブの数量です。
軸力確保のためのクランプボルト用グリースは、低発塵グリースとフッ素グリースの2種類から選択ください。

標準穴径 (低発塵グリース仕様)

型式	標準(オプション)穴径 d1･d2[ｍｍ]と制限を受ける許容トルク[N･m]
型式	d1･d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020SA2	d1	0.5	0.6	0.6	0.6	1	1.3	1.3	●
SFC-020SA2	d2	0.5	0.6	0.6	0.6	1	1.3	1.3	●	●
SFC-025SA2	d1	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-025SA2	d2	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-030SA2	d1	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●
SFC-030SA2	d2	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●	●	●
SFC-035SA2	d1		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●
SFC-035SA2	d2		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●	●	●	●
SFC-040SA2	d1					9	9	9	9	9	●	●	●	●	●	●	●	●
SFC-040SA2	d2					9	9	9	9	9	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d1					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●
SFC-050SA2	d2					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d1								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d2								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d1									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●
SFC-060SA2	d2									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d1																54	60	65	75	85	90	●	●	●	●
SFC-080SA2	d2																54	60	65	75	85	90	●	●	●	●	●	●

【標準穴径】(フッ素グリース仕様)

型式	標準(オプション)穴径 d1･d2[mm]と制限を受ける許容トルク［N･m］
型式	d1･d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020SA2	d1	0.7	0.7	0.7	0.8	●	●	●	●
SFC-020SA2	d2	0.7	0.7	0.7	0.8	●	●	●	●	●
SFC-025SA2	d1	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-025SA2	d2	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-030SA2	d1	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●
SFC-030SA2	d2	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●	●	●
SFC-035SA2	d1		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●
SFC-035SA2	d2		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d1					●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040SA2	d2					●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d1					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050SA2	d2					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d1								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055SA2	d2								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d1									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●
SFC-060SA2	d2									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080SA2	d1																60	66	71	81	90	95	●	●	●	●
SFC-080SA2	d2																60	66	71	81	90	95	●	●	●	●	●	●

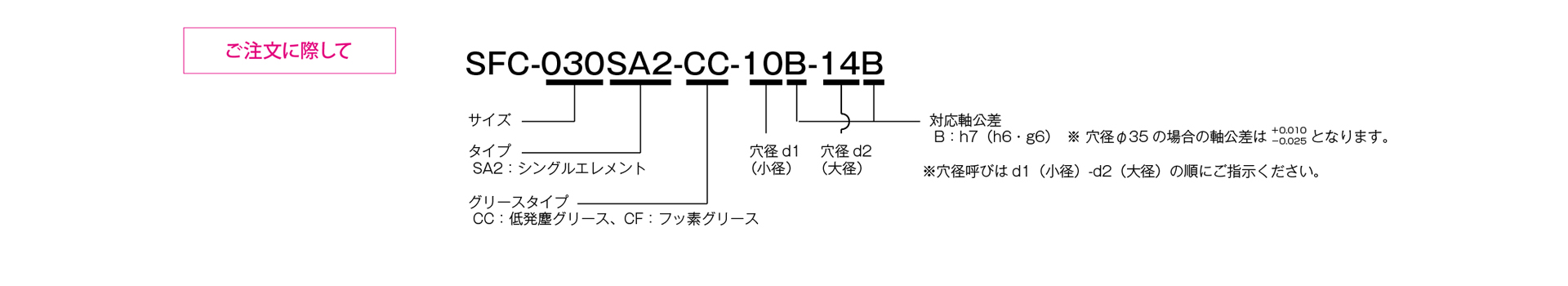

標準穴径は、軸公差h7(h6･g6)用：呼びBとなります。ただし、穴径φ35の場合の軸公差は-0.025～+0.010となります。
●印と数値の入っている欄の穴径は標準穴径として対応しています。上表以外の穴径については、別途対応可能な場合がありますのでお問い合わせください。
数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク［Ｎ・ｍ］を示しています。
