SFF［SS］タイプ

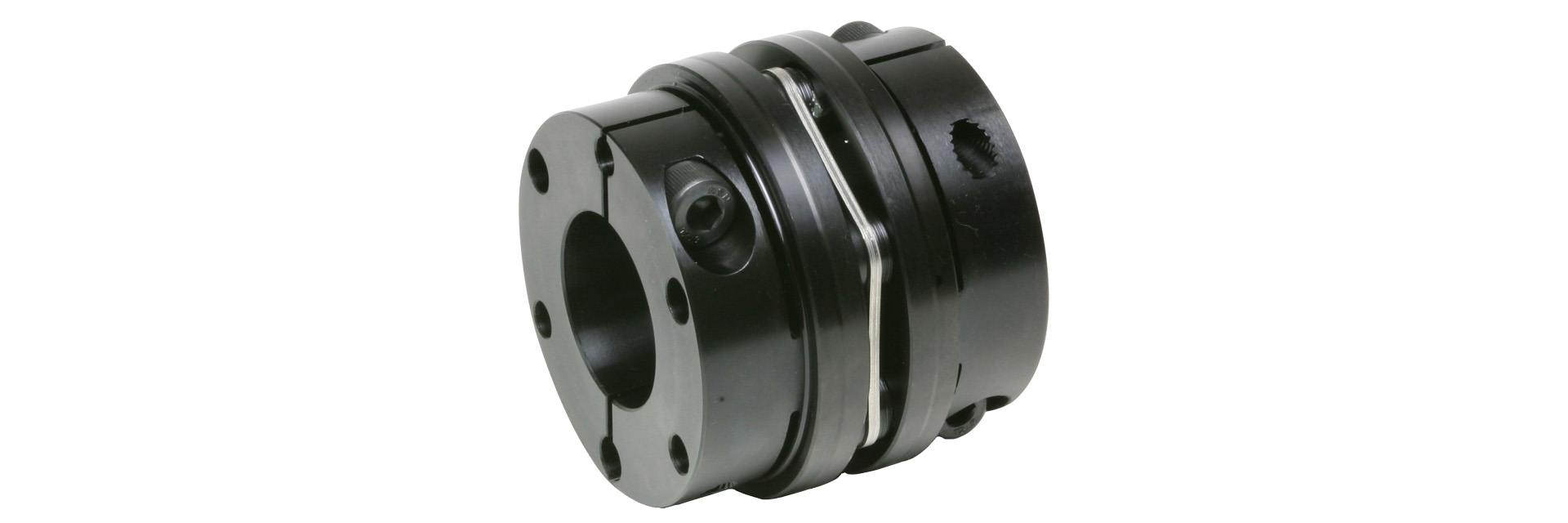

三木プーリのサーボフレックスSFFモデル SFF-SSタイプ 金属板ばねカップリング製品画像（クランプ締結・高剛性・高精度位置決め・サーボモータ用軸継手）
カタログ ダウンロード
会員限定 3D CADダウンロード（クランプ締結）
取扱説明書 ダウンロード
会員限定 3D CADダウンロード（くさび締結）
送り軸用途のサーボモータ駆動の仕様・寸法から、許容トルク、対応軸径などを設定、各社最新のサーボモータにベストマッチします。モデルは、組み立て作業性の良いクランプ方式と、信頼性の高いくさび締結方式をラインアップ。許容トルクは従来品を大幅に上回ります。剛性の高いシングルエレメントタイプです。

【仕様】クランプ締結タイプ

型式許容トルク
[N･m]		許容誤差最高回転速度
[min−1]		ねじりばね定数
[N･m/rad]		軸方向ばね定数
[N/mm]		慣性モーメント
[kg･m2]		質量
[kg]
偏心
[mm]		偏角
[°]		軸方向
[mm]
SFF-040SS-□B-□B-8N80.021±0.218000150001740.03 × 10−30.17
SFF-040SS-□B-□B-12N120.021±0.218000150001740.03 × 10−30.17
SFF-050SS-□B-□B-25N250.021±0.318000320001450.10 × 10−30.36
SFF-060SS-□B-□B-60N600.021±0.3180001040003990.22 × 10−30.52
SFF-060SS-□B-□B-80N800.021±0.3180001040003990.23 × 10−30.49
SFF-070SS-□B-□B-90N900.021±0.5180002400004840.40 × 10−30.72
SFF-070SS-□B-□B-100N1000.021±0.5180002400004840.42 × 10−30.67
SFF-080SS-□B-□B-150N1500.021±0.517000120000960.79 × 10−31.04
SFF-080SS-□B-□B-200N2000.021±0.5170003100005461.25 × 10−31.40
SFF-090SS-□B-□B-250N2500.021±0.6150005200003211.54 × 10−31.62
SFF-090SS-□B-□B-300N3000.021±0.6150005200003211.58 × 10−31.53
SFF-100SS-□B-□B-450N4500.021±0.65130007400005403.27 × 10−32.53
SFF-120SS-□B-□B-600N6000.021±0.8110009700003606.90 × 10−33.78
  • 最高回転速度は動バランスを考慮しておりません。
  • ねじりばね定数の値は、エレメント単体での値になります。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

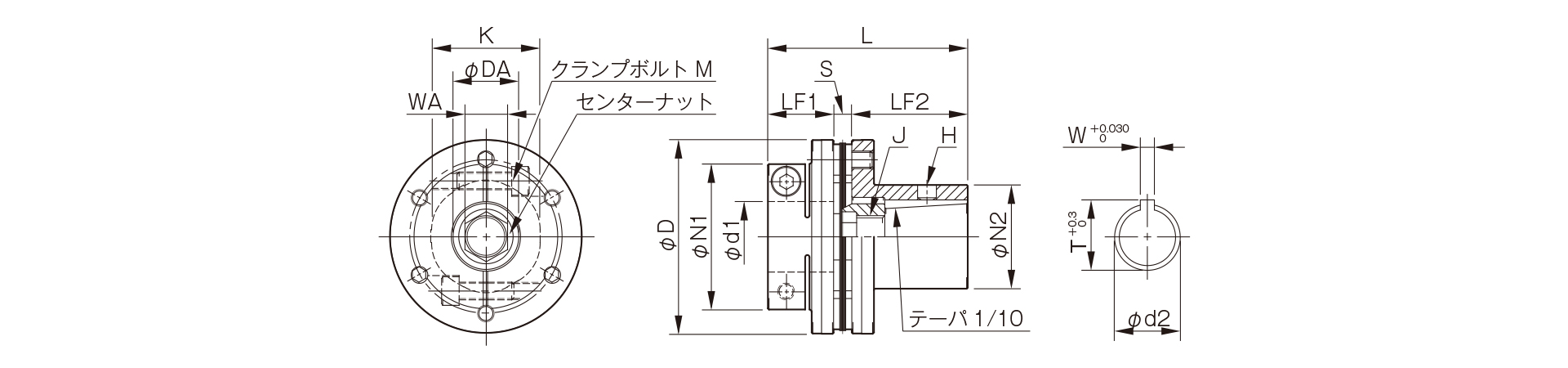

【寸法】クランプ締結タイプ

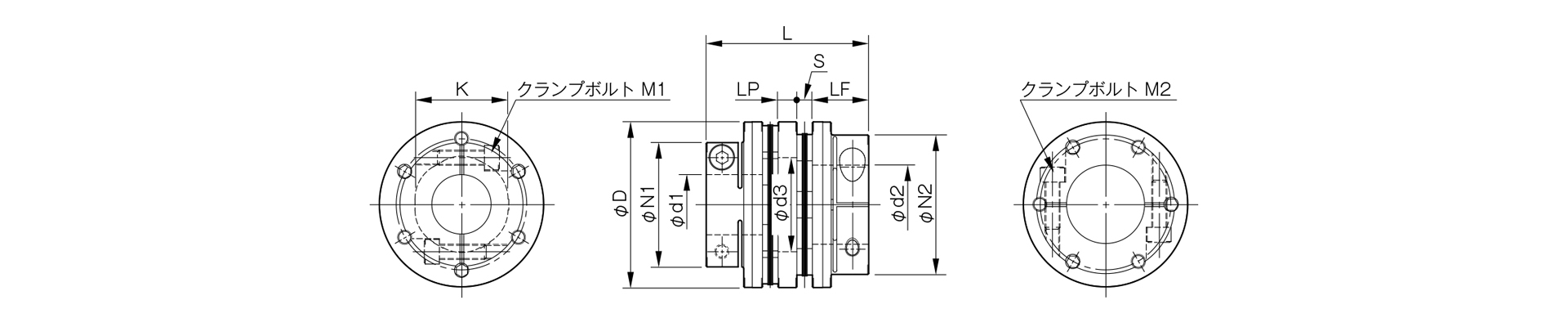

三木プーリのサーボフレックスシリーズSFFモデルSSタイプ（クランプ締結仕様）金属板ばねカップリング寸法図 取付寸法および軸径寸法を示す寸法図
型式許容トルク
[N･m]		許容誤差最高回転速度
[min−1]		ねじりばね定数
[N･m/rad]		軸方向ばね定数
[N/mm]		慣性モーメント
[kg･m2]		質量
[kg]
偏心
[mm]		偏角
[°]		軸方向
[mm]
SFF-040SS-□B-□B-8N80.021±0.218000150001740.03 × 10−30.17
SFF-040SS-□B-□B-12N120.021±0.218000150001740.03 × 10−30.17
SFF-050SS-□B-□B-25N250.021±0.318000320001450.10 × 10−30.36
SFF-060SS-□B-□B-60N600.021±0.3180001040003990.22 × 10−30.52
SFF-060SS-□B-□B-80N800.021±0.3180001040003990.23 × 10−30.49
SFF-070SS-□B-□B-90N900.021±0.5180002400004840.40 × 10−30.72
SFF-070SS-□B-□B-100N1000.021±0.5180002400004840.42 × 10−30.67
SFF-080SS-□B-□B-150N1500.021±0.517000120000960.79 × 10−31.04
SFF-080SS-□B-□B-200N2000.021±0.5170003100005461.25 × 10−31.40
SFF-090SS-□B-□B-250N2500.021±0.6150005200003211.54 × 10−31.62
SFF-090SS-□B-□B-300N3000.021±0.6150005200003211.58 × 10−31.53
SFF-100SS-□B-□B-450N4500.021±0.65130007400005403.27 × 10−32.53
SFF-120SS-□B-□B-600N6000.021±0.8110009700003606.90 × 10−33.78
  • クランプボルトM1･M2の呼びは数量-ねじの呼びで、数量は片側ハブの数量です。

【標準穴径】クランプ締結タイプ

型式d1 [mm]d2 [mm]D [mm]L [mm]N1・N2 [mm]LF [mm]S [mm]K [mm]M1･M2
数量-呼び		M1･M2
締め付け
トルク
[N･m]
SFF-040SS-□B-□B-8N8･9･9.5258･9･9.525･10･11･12･14･15･163838.93317.53.9172-M43.4
SFF-040SS-□B-□B-12N10･11･12･14･15･1610･11･12･14･15･163838.93317.53.9172-M43.4
SFF-050SS-□B-□B-25N10･11･12･14･15･16･17･18･1910･11･12･14･15･16･17･18･194848.44221.55.4202-M57
SFF-060SS-□B-□B-60N12･14･15･16･17･18･1912･14･15･16･17･18･19･20･225853.444245.4322-M614
-24･25･285853.448245.4322-M57
-305853.452245.4322-M57
SFF-060SS-□B-□B-80N20･2220･225853.444245.4322-M614
24･25･2824･25･285853.448245.4322-M57
30305853.452245.4322-M57
SFF-070SS-□B-□B-90N18･1918･19･20･22･24･256855.947255.9382-M614
-28･30･32･356855.956255.9382-M614
SFF-070SS-□B-□B-100N20･22･24･2520･22･24･256855.947255.9382-M614
28･30･32･3528･30･32･356855.956255.9382-M614
SFF-080SS-□B-□B-150N22･24･2522･24･257868.353308.3372-M834
28･30･32･3528･30･32･357868.356308.3372-M614
SFF-080SS-□B-□B-200N22･24･2522･24･257867.753307.7422-M834
28･30･32･3528･30･32･357867.770307.7422-M834
38387867.774307.7422-M834
SFF-090SS-□B-□B-250N25･2825･28･30･328868.366308.3502-M834
-35･38･40･428868.374308.3502-M834
SFF-090SS-□B-□B-300N30･3230･328868.366308.3502-M834
35･38･40･4235･38･40･428868.374308.3502-M834
SFF-100SS-□B-□B-450N32･35･38･40･42･45･4832･35･38･40･42･45･489890.2844010.2562-M1068
SFF-120SS-□B-□B-600N32･35･38･40･42･4532･35･38･40･42･4511890.2844010.2682-M1068
48･50･5548･50･5511890.21004010.2682-M1068
  • ●印の入っている欄の穴径は標準穴径として対応しています。

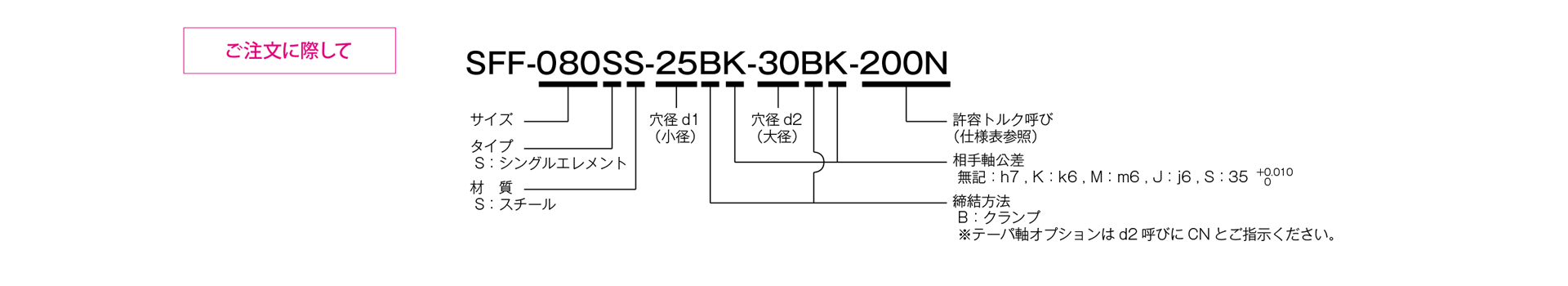

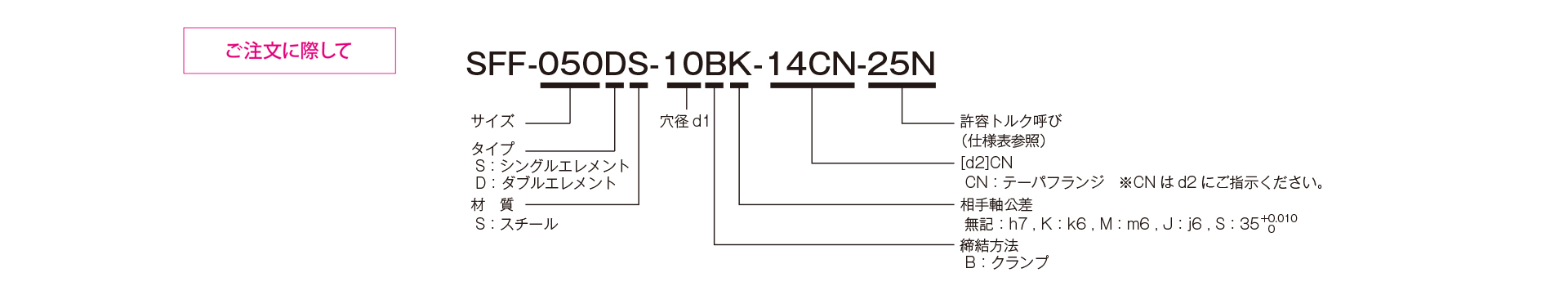

三木プーリのサーボフレックスシリーズSFFモデル SSタイプ（クランプ締結仕様）金属板ばねカップリング ご注文時の型式構成説明図

【仕様】 くさび締結タイプ

型式許容トルク
［N･m］		許容誤差最高回転速度
［min−1］		ねじりばね定数
［N･m/rad］		軸方向ばね定数
［N/mm］		慣性モーメント
［kg･m2］		質量
［kg］
偏心
［mm］		偏角
［°］		軸方向
［mm］
SFF-070SS-□K-□K-100N1000.021±0.5180002400004840.66 × 10−30.92
SFF-080SS-□K-□K-150N1500.021±0.517000120000961.21 × 10−31.03
SFF-080SS-□K-□K-200N2000.021±0.5170003100005461.11 × 10−31.26
SFF-090SS-□K-□K-300N3000.021±0.6150005200003211.75 × 10−31.48
SFF-100SS-□K-□K-450N4500.021±0.65130007400005402.56 × 10−31.87
SFF-120SS-□K-□K-600N6000.021±0.8110009700003605.33 × 10−32.50
SFF-140SS-□K-□K-800N8000.021±1.010000140000036010.28 × 10−34.66
SFF-140SS-□K-□K-1000N10000.021±1.010000140000036014.70 × 10−35.01
  • 最高回転速度は動バランスを考慮しておりません。
  • ねじりばね定数の値は、エレメント単体での値になります。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】 くさび締結タイプ

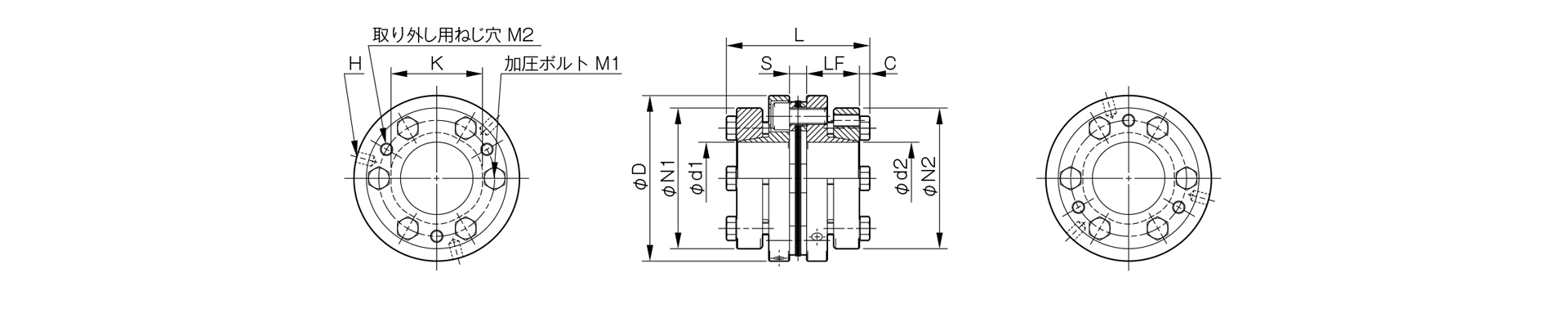

三木プーリのサーボフレックスシリーズSFFモデルSSタイプ（くさび締結仕様）金属板ばねカップリング寸法図 取付寸法および軸径寸法を示す寸法図
単位［mm］
型式d1d2DLN1･N2LFSCKHM1
数量-呼び		M1
締め付けトルク
［N･m］		M2
数量-呼び
SFF-070SS-□K-□K-100N18･1918･196862.95323.55.95383-5.16-M6103-M6
20･22･24･2520･22･24･256862.95823.55.95383-5.16-M6103-M6
28･3028･306862.96323.55.95383-5.16-M6103-M6
32･3532･356862.96823.55.95383-5.16-M6103-M6
SFF-080SS-□K-□K-150N22･24･2522･24･257869.35825.58.35374-5.14-M6102-M6
28･3028･307869.36325.58.35374-5.14-M6102-M6
32･3532･357869.36825.58.35374-5.14-M6102-M6
-387869.37325.58.35374-5.14-M6102-M6
SFF-080SS-□K-□K-200N22･24･2522･24･257868.75825.57.75423-5.16-M6103-M6
28･3028･307868.76325.57.75423-5.16-M6103-M6
32･3532･357868.76825.57.75423-5.16-M6103-M6
38387868.77325.57.75423-5.16-M6103-M6
SFF-090SS-□K-□K-300N28･3028･308869.36325.58.35503-6.86-M6103-M6
32･3532･358869.36825.58.35503-6.86-M6103-M6
38･40･4238･40･428869.37325.58.35503-6.86-M6103-M6
45458869.37825.58.35503-6.86-M6103-M6
48488869.38325.58.35503-6.86-M6103-M6
SFF-100SS-□K-□K-450N32･3532･359875.26827.510.25563-6.86-M6103-M6
38･40･4238･40･429875.27327.510.25563-6.86-M6103-M6
45459875.27827.510.25563-6.86-M6103-M6
48･5048･509875.28327.510.25563-6.86-M6103-M6
SFF-120SS-□K-□K-600N353511875.26827.510.25683-6.86-M6103-M6
38･40･4238･40･4211875.27327.510.25683-6.86-M6103-M6
454511875.27827.510.25683-6.86-M6103-M6
48･50･5248･50･5211875.28327.510.25683-6.86-M6103-M6
555511875.28827.510.25683-6.86-M6103-M6
60･62･6560･62･6511875.29827.510.25683-6.86-M6103-M6
-7011875.210827.510.25683-6.86-M6103-M6
SFF-140SS-□K-□K-800N35･3835･3813894.68336.510.65.5783-8.66-M8243-M8
40･42･4540･42･4513894.68836.510.65.5783-8.66-M8243-M8
-48･50･5213894.69836.510.65.5783-8.66-M8243-M8
-55･6013894.610836.510.65.5783-8.66-M8243-M8
-62･65･7013894.611836.510.65.5783-8.66-M8243-M8
-75･8013894.612836.510.65.5783-8.66-M8243-M8
SFF-140SS-□K-□K-1000N48･50･5248･50･5213894.69836.510.65.5783-8.66-M8243-M8
55･6055･6013894.610836.510.65.5783-8.66-M8243-M8
62･65･7062･65･7013894.611836.510.65.5783-8.66-M8243-M8
7575･8013894.612836.510.65.5783-8.66-M8243-M8
  • 加圧ボルトM1・取り外し用ねじ穴M2の呼びは数量-ねじの呼びです。また、H･M1･M2の数量は片側ハブの数量です。

【標準穴径】くさび締結タイプ

型式標準穴径 d1･d2［mm］
呼び181920222425283032353840424548505255606265707580
SFF-070SS-□K-□K-100Nd1●●●●●●●●●●
d2●●●●●●●●●●
SFF-080SS-□K-□K-150Nd1   ●●●●●●●
d2   ●●●●●●●●
SFF-080SS-□K-□K-200Nd1   ●●●●●●●●
d2   ●●●●●●●●
SFF-090SS-□K-□K-300Nd1      ●●●●●●●●●
d2      ●●●●●●●●●
SFF-100SS-□K-□K-450Nd1        ●●●●●●●●
d2        ●●●●●●●●
SFF-120SS-□K-□K-600Nd1         ●●●●●●●●●●●●
d2         ●●●●●●●●●●●●●
SFF-140SS-□K-□K-800Nd1         ●●●●●
d2         ●●●●●●●●●●●●●●●
SFF-140SS-□K-□K-1000Nd1              ●●●●●●●●●
d2              ●●●●●●●●●●
  • ●印の入っている欄の穴径は標準穴径として対応しています。

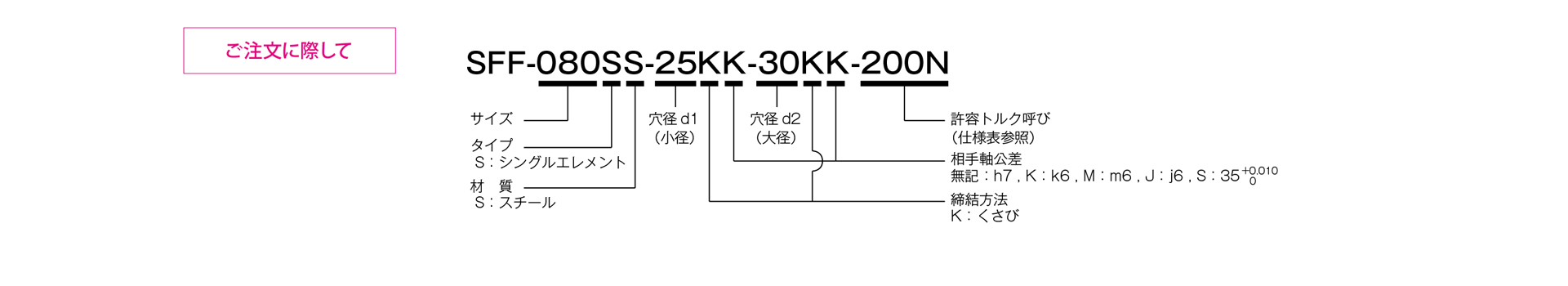

三木プーリのサーボフレックスシリーズSFFモデル SSタイプ（くさび締結仕様）金属板ばねカップリング ご注文時の型式構成説明図
