サーボフレックスSFFモデル
作業性の良いクランプ方式と、信頼性の高いくさび締結方式をラインアップ。いずれも当社従来品比1.5倍以上の許容トルクを実現。カップリングのダウンサイジングが可能となり、慣性モーメントの低減に貢献します。また、サーボモータのテーパ軸への対応など、豊富なバリエーションからお選びいただけます。

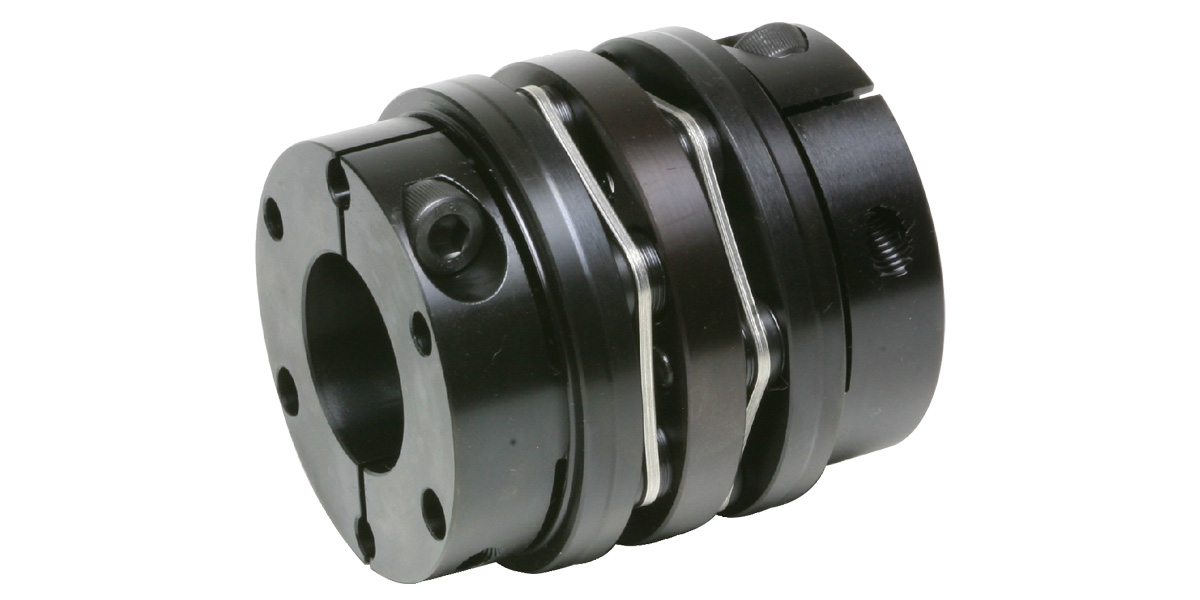

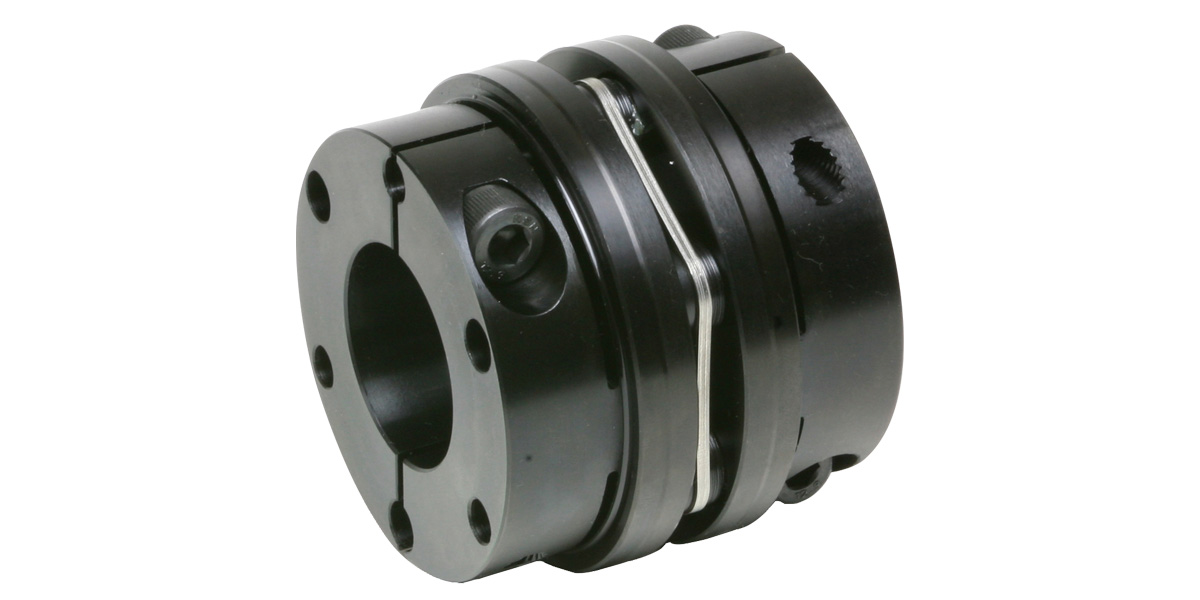

| SFF［SS］タイプ | SFF［DS］タイプ |

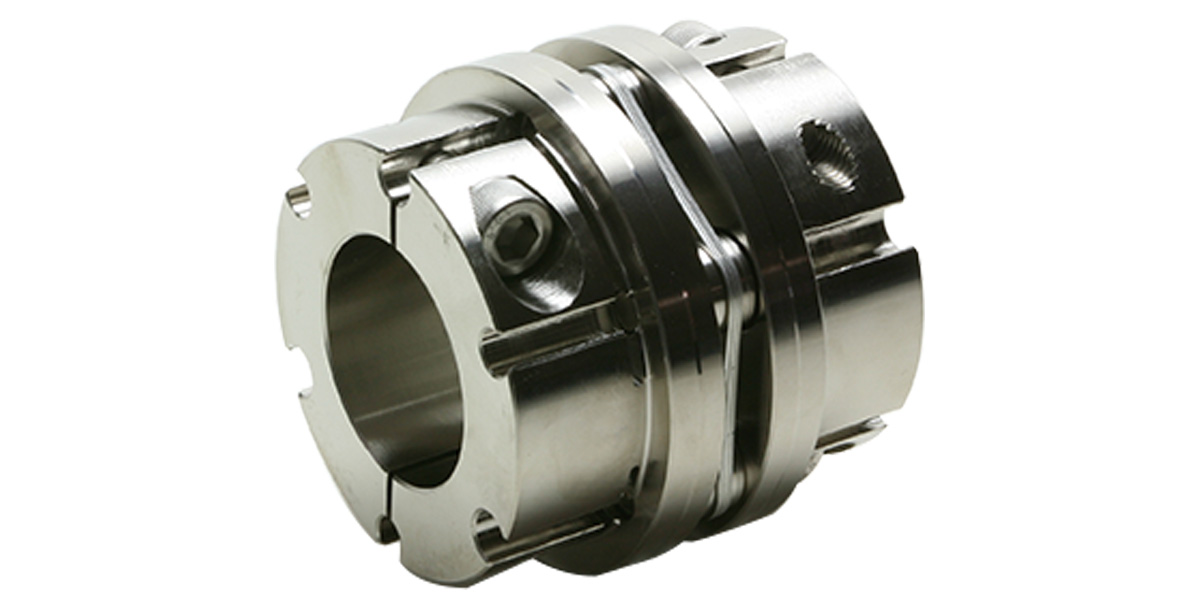

SFF［SS-CC/CF］ 簡易クリーン対応タイプ |

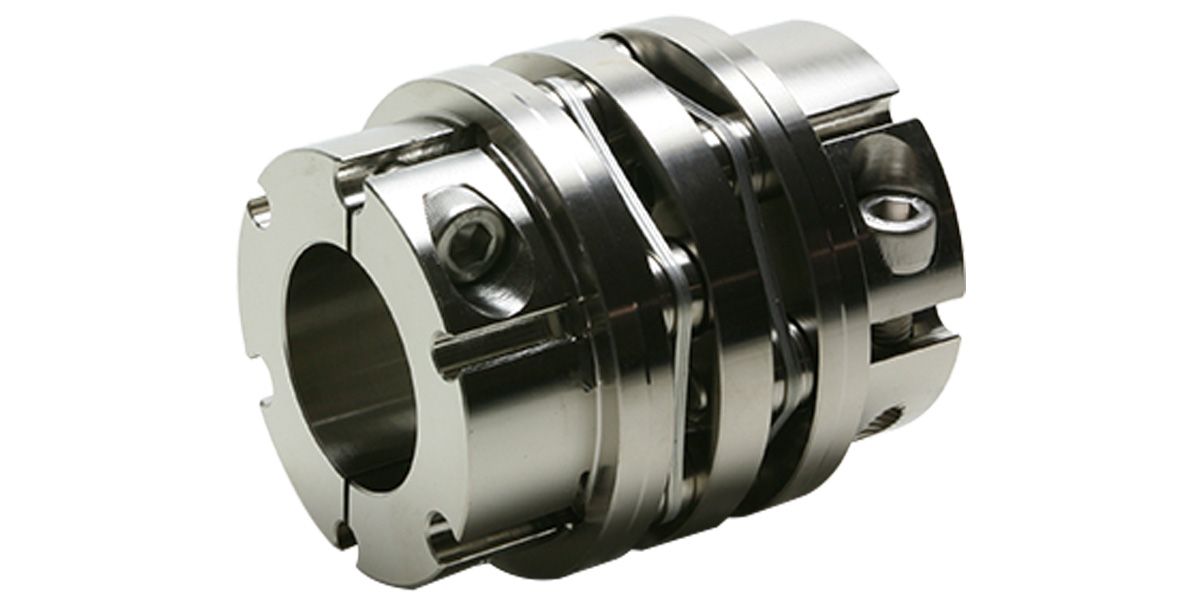

SFF［DS-CC/CF］ 簡易クリーン対応タイプ |
|
|---|---|---|---|---|
| 画像 |
|
|
|
|
| 仕様 | サーボモータ駆動の送り軸用途に最適化を図っており、剛性の高いシングルエレメントタイプです。 | サーボモータ駆動の送り軸用途に最適化を図っており、フレキシブルなダブルエレメントタイプです。 | シングルエレメントタイプのクリーン洗浄・組み立て、クリーン梱包を実施した簡易クリーン対応です。 | ダブルエレメントタイプのクリーン洗浄・組み立て、クリーン梱包を実施した簡易クリーン対応です。 |
| 許容トルク[N・m] | 8~1000 | 8~1000 | 8~250 | 8~250 |
| 外径[mm] | 38~138 | 38~138 | 38~98 | 38~98 |
| 最高回転数[min-1］ | 18000~10000 | 14000~8000 | 14000~10000 | 14000~10000 |
|
CAD
会員限定
|
ダウンロード | ダウンロード | - | - |
|
カタログ
|
ダウンロード | ダウンロード | ダウンロード | ダウンロード |
|
取扱説明書
|
ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
