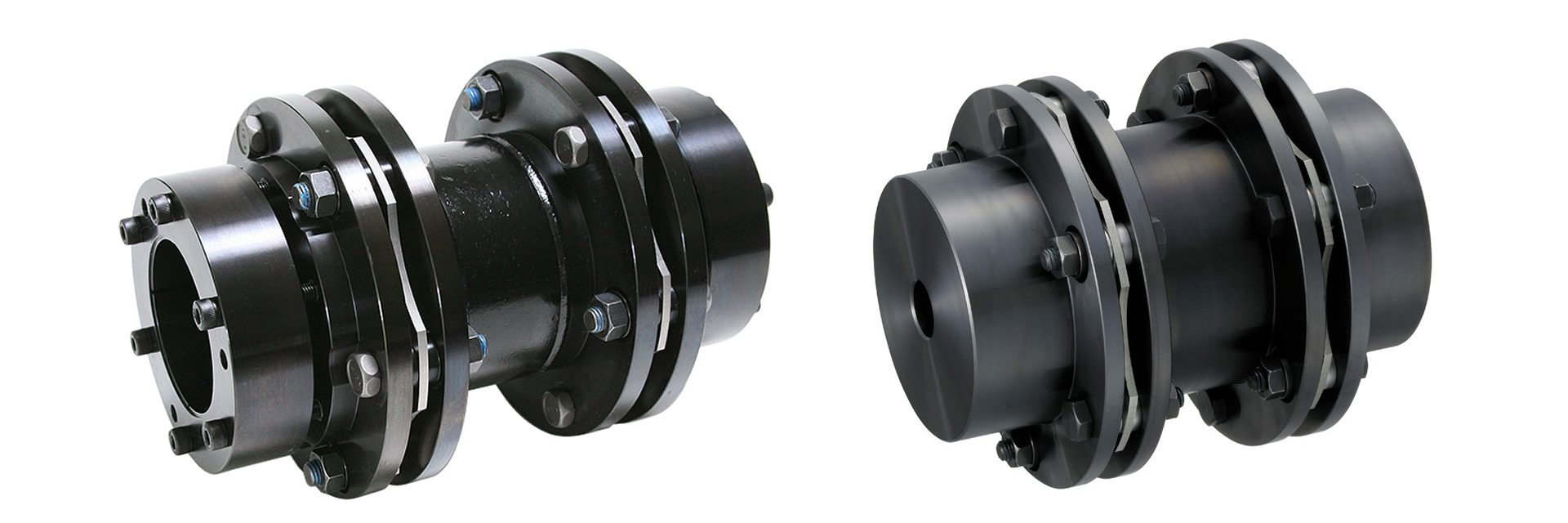

SFH［G］全長指定タイプ

高出力用途の高剛性板ばねカップリングで最大サイズは、フランジ外径φ262mm、許容トルクは8,000N・mです。高剛性エレメントは、独自のヘキサ構造で高出力サーボモータの高精度な動力伝達が可能です。全長指定タイプは、フローティングシャフトを介してエレメントをダブル配置しておりフレキシブルです。

【仕様】くさび締結タイプ

SFH-G 仕様表

型式	許容トルク［N・m］	許容誤差			最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］	価格［円］
型式	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］	価格［円］
SFH-150G	1000	1.4	1（片側）	±0.8	5900	750000	122	34.41×10⁻³	12.96	－
SFH-170G	1300	1.6	1（片側）	±1.0	5100	1420000	112	72.09×10⁻³	18.95	－
SFH-190G	2000	2.0	1（片側）	±1.0	4700	1700000	122	98.15×10⁻³	23.14	－
SFH-210G	4000	2.1	1（片側）	±1.1	4300	2340000	254	137.53×10⁻³	26.61	－

最高回転速度は動バランスを考慮しておりません。
慣性モーメントおよび質量は、最大穴径時の値となります。

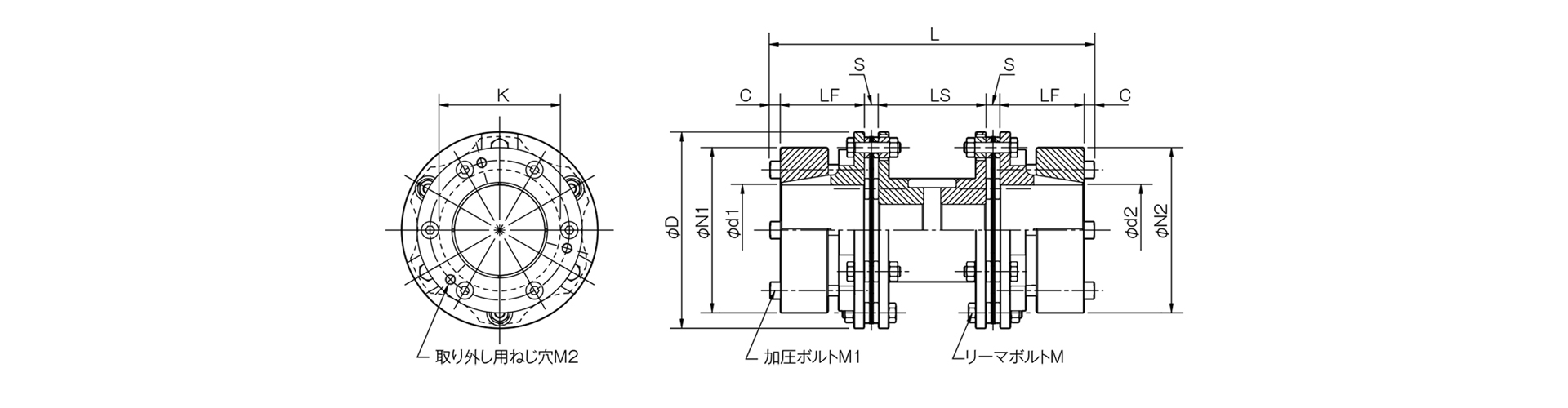

【寸法】くさび締結タイプ

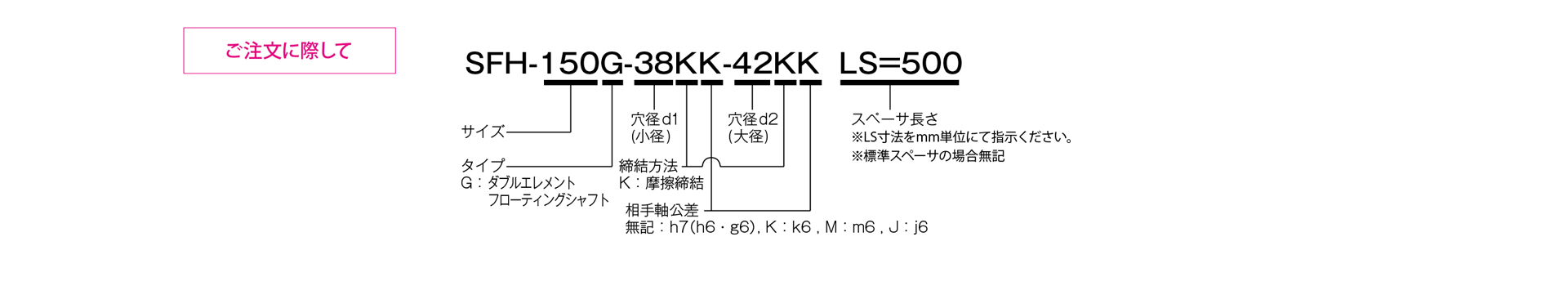

三木プーリのサーボフレックスシリーズSFHモデル Gタイプ（全長指定・くさび締結仕様）金属板ばねカップリングご注文時の型式構成説明図

単位 [mm]

型式	D	L	d1・d2	N1・N2	LF	LS	S	C	K	M	M1	M2
SFH-150G	152	238	38・40・42・45・48・50	108	65	70	11	8	94	12-M8×36	6-M8×60	3-M8
SFH-150G	152	238	55・56・60・65・70	128	65	70	11	8	94	12-M8×36	6-M8×60	3-M8
SFH-170G	178	254	38・40・42・45・48・50	108	65	80	14	8	108	12-M10×45	6-M8×60	3-M8
	178	254	55・56・60・65・70	128	65	80	14	8	108	12-M10×45	6-M8×60	3-M8
	178	254	75・80	148	65	80	14	8	108	12-M10×45	6-M8×60	3-M8
SFH-190G	190	290	38・40・42・45・48・50	108	70	100	15	10	116	12-M12×54	6-M10×65	3-M10
	190	290	55・56・60・65・70	128	70	100	15	10	116	12-M12×54	6-M10×65	3-M10
	190	290	75・80・85	148	70	100	15	10	116	12-M12×54	6-M10×65	3-M10
SFH-210G	210	306	38・40・42・45・48・50	108	73	110	15	10	124	12-M16×60	6-M10×65	3-M10
	210	306	55・56・60・65・70	128	73	110	15	10	124	12-M16×60	6-M10×65	3-M10
	210	306	75・80・85・90	148	73	110	15	10	124	12-M16×60	6-M10×65	3-M10

上記LS 寸法を超える製品をご要望の際は、必要LS 寸法［mm］をご指示ください。また、上記LS 寸法未満、LS ≧1000 の際は、お問い合わせください。
各ボルト、タップの呼びは数量-ねじの呼び×呼び長さで、加圧ボルトM1と取り外し用ねじ穴M2の数量は片側フランジの数量です。

【標準穴径組み合わせ】

型式	標準穴径　d1・d2［mm］
型式	38	40	42	45	48	50	55	56	60	65	70	75	80	85	90
SFH-150G	●	●	●	●	●	●	●	●	●	●	●
SFH-170G	1100	1200	1250	●	●	●	●	●	●	●	●	●	●
SFH-190G	1800	1900	●	●	●	●	●	●	●	●	●	●	●	●
SFH-210G	1800	1900	2000	2150	2300	2400	2600	2650	2850	3100	3350	3600	3800	●	●

●印と数値の入っている欄の穴径は標準穴径として対応してます。
数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク[N・m]を示しています

【垂直使用最大LS寸法】

単位 [mm]

型式	LS［mm］
SFH-150G	1100
SFH-170G	800
SFH-190G	900
SFH-210G	2000

垂直使用でのご検討において、LS寸法が上表以上となる場合は、弊社までご連絡ください。

【仕様】下穴/キー・止ねじタイプ

SFH-G 仕様表

型式	許容トルク［N・m］	許容誤差			最高回転速度［min−1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg･m2］	質量［kg］	下穴品価格［円］
型式	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min−1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg･m2］	質量［kg］	下穴品価格［円］
SFH-150G	1000	1.4	1（片側）	±0.8	5900	750000	122	21.87×10－3	8.72	-
SFH-170G	1300	1.6	1（片側）	±1.0	5100	1420000	112	51.07×10－3	13.94	-
SFH-190G	2000	2	1（片側）	±1.0	4700	1700000	122	81.58×10－3	19.51	-
SFH-210G	4000	2.1	1（片側）	±1.1	4300	2340000	254	125.50×10－3	24.26	-
SFH-220G	5000	2.3	1（片側）	±1.2	4000	2970000	224	176.91×10－3	30.27	-
SFH-260G	8000	2.9	1（片側）	±1.4	3400	5390000	306	433.47×10－3	53.11	-

最高回転速度は動バランスを考慮しておりません。
慣性モーメントおよび質量は、最大穴径時の値となります。

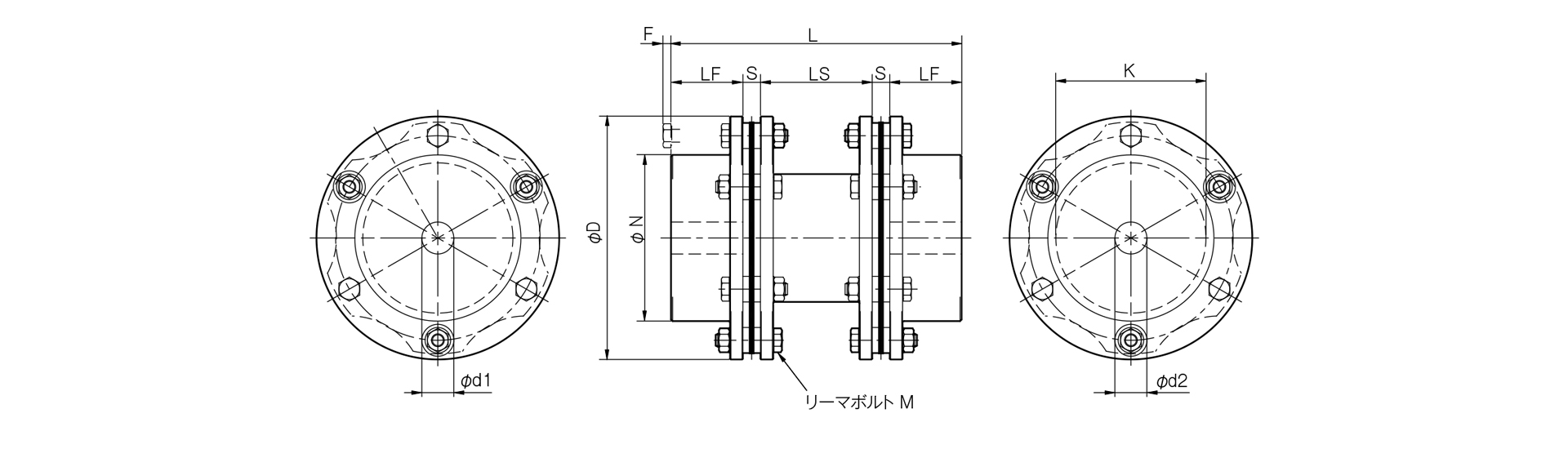

【寸法】下穴/キー・止ねじタイプ

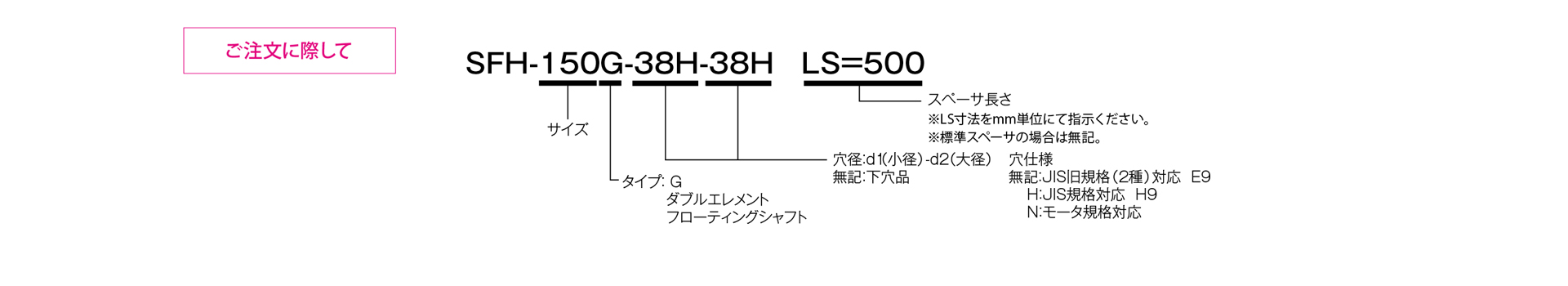

三木プーリのサーボフレックスシリーズSFHモデル Gタイプ（全長指定仕様）金属板ばねカップリングご注文時の型式構成説明図

単位 [mm]

型式	d1･d2			D	N	L	LF	LS	S	F	K	M	CADファイルNo.
型式	下穴	最小	最大	D	N	L	LF	LS	S	F	K	M	CADファイルNo.
SFH-150G	20	22	70	152	104	182	45	70	11	5	94	12-M8×36	－
SFH-170G	25	28	80	178	118	218	55	80	14	6	108	12-M10×45	－
SFH-190G	30	32	85	190	126	260	65	100	15	10	116	12-M12×54	－
SFH-210G	35	38	90	210	130	290	75	110	15	8	124	12-M16×60	－
SFH-220G	45	48	100	225	144	335	90	115	20	－2	132	12-M16×60	－
SFH-260G	50	55	115	262	166	391	100	145	23	11	150	12-M20×80	－

下穴は、キリ穴となります。加工付きに関しては、標準穴加工規格を参照してください。
上記LS 寸法を超える製品をご要望の際は、必要LS 寸法［mm］をご指示ください。また、上記LS 寸法未満、LS ≧1000 の際は、お問い合わせください。
リーマボルトMの呼びは数量-ねじの呼び×呼び長さです。

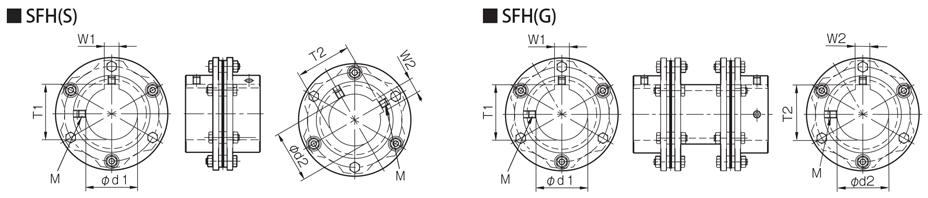

【標準穴加工規格】

キー溝・穴径寸法表

JIS旧規格 2種 JIS B 1301 1959対応					JIS新規格 H9 JIS B 1301 1996対応					モータ規格 JIS C 4210 2001対応
穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）
穴径呼び	公差H7	公差E9	－	－	穴径呼び	公差H7	公差H9	－	－	穴径呼び	公差G7，F7	公差H9	－	－
22	22+0.0210	7+0.061+0.025	25.0+0.30	2-M6	22H	22+0.0210	6+0.0300	24.8+0.30	2-M5	－	－	－	－	－
24	24+0.0210	7+0.061+0.025	27.0+0.30	2-M6	24H	24+0.0210	8+0.0360	27.3+0.30	2-M6	24N	24+0.028+0.007	8+0.0360	27.3+0.30	2-M6
25	25+0.0210	7+0.061+0.025	28.0+0.30	2-M6	25H	25+0.0210	8+0.0360	28.3+0.30	2-M6	－	－	－	－	－
28	28+0.0210	7+0.061+0.025	31.0+0.30	2-M6	28H	28+0.0210	8+0.0360	31.3+0.30	2-M6	28N	28+0.028+0.007	8+0.0360	31.3+0.30	2-M6
30	30+0.0210	7+0.061+0.025	33.0+0.30	2-M6	30H	30+0.0210	8+0.0360	33.3+0.30	2-M6	－	－	－	－	－
32	32+0.0250	10+0.061+0.025	35.5+0.30	2-M8	32H	32+0.0250	10+0.0360	35.3+0.30	2-M8	－	－	－	－	－
35	35+0.0250	10+0.061+0.025	38.5+0.30	2-M8	35H	35+0.0250	10+0.0360	38.3+0.30	2-M8	－	－	－	－	－
38	38+0.0250	10+0.061+0.025	41.5+0.30	2-M8	38H	38+0.0250	10+0.0360	41.3+0.30	2-M8	38N	38+0.050+0.025	0.03601	41.3+0.30	2-M8
40	40+0.0250	10+0.061+0.025	43.5+0.30	2-M8	40H	40+0.0250	12+0.0430	43.3+0.30	2-M8	－	－	－	－	－
42	42+0.0250	12+0.061+0.025	45.5+0.30	2-M8	42H	42+0.0250	12+0.0430	45.3+0.30	2-M8	42N	42+0.050+0.025	12+0.0430	45.3+0.30	2-M8
45	45+0.0250	12+0.061+0.025	48.5+0.30	2-M8	45H	45+0.0250	14+0.0430	48.8+0.30	2-M10	－	－	－	－	－
48	48+0.0250	12+0.061+0.025	51.5+0.30	2-M8	48H	48+0.0250	14+0.0430	51.8+0.30	2-M10	48N	48+0.050+0.025	14+0.0430	51.8+0.30	2-M10
50	50+0.0250	12+0.061+0.025	53.5+0.30	2-M8	50H	50+0.0250	14+0.0430	53.8+0.30	2-M10	－	－	－	－	－
55	55+0.0300	15+0.075+0.032	60.0+0.30	2-M10	55H	55+0.0300	16+0.0430	59.3+0.30	2-M10	55N	55+0.060+0.030	16+0.0430	59.3+0.30	2-M10
56	56+0.0300	15+0.075+0.032	61.0+0.30	2-M10	56H	56+0.0300	16+0.0430	60.3+0.30	2-M10	－	－	－	－	－
60	60+0.0300	15+0.075+0.032	65.0+0.30	2-M10	60H	60+0.0300	18+0.0430	64.4+0.30	2-M10	60N	60+0.060+0.030	18+0.0430	64.4+0.30	2-M10
65	65+0.0300	18+0.075+0.032	71.0+0.30	2-M10	65H	65+0.0300	18+0.0430	69.4+0.30	2-M10	65N	65+0.060+0.030	18+0.0430	69.4+0.30	2-M10
70	70+0.0300	18+0.075+0.032	76.0+0.30	2-M10	70H	70+0.0300	20+0.0520	74.9+0.50	2-M10	－	－	－	－	－
75	75+0.0300	20+0.092+0.040	81.0+0.50	2-M10	75H	75+0.0300	20+0.0520	79.9+0.50	2-M10	75N	75+0.060+0.030	20+0.0520	79.9+0.50	2-M10
80	80+0.0300	20+0.092+0.040	86.0+0.50	2-M10	80H	80+0.0300	22+0.0520	85.4+0.50	2-M12	－	－	－	－	－
85	85+0.0350	24+0.092+0.040	93.0+0.50	2-M12	85H	85+0.0350	22+0.0520	90.4+0.50	2-M12	85N	85+0.071+0.035	22+0.0520	90.4+0.50	2-M12
90	90+0.0350	24+0.092+0.040	98.0+0.50	2-M12	90H	90+0.0350	25+0.0520	95.4+0.50	2-M12	－	－	－	－	－
95	95+0.0350	24+0.092+0.040	103.0+0.50	2-M12	95H	95+0.0350	25+0.0520	100.4+0.50	2-M12	95N	95+0.071+0.035	25+0.0520	100.4+0.50	2-M12
100	100+0.0350	28+0.092+0.040	109.0+0.50	2-M12	100H	100+0.0350	28+0.0520	106.4+0.50	2-M12	－	－	－	－	－
115	115+0.0350	32+0.112+0.050	125.0+0.50	2-M12	115H	115+0.0350	32+0.0520	122.4+0.50	2-M12	－	－	－	－	－

【垂直使用最大LS寸法】

単位 [mm]

型式	LS［mm］
SFH-150G	1100
SFH-170G	800
SFH-190G	900
SFH-210G	2000
SFH-220G	1900
SFH-260G	2500

垂直使用でのご検討において、LS寸法が上表以上となる場合は、弊社までご連絡ください。
