SFS［G-C］全長指定・無電解ニッケルめっきタイプ

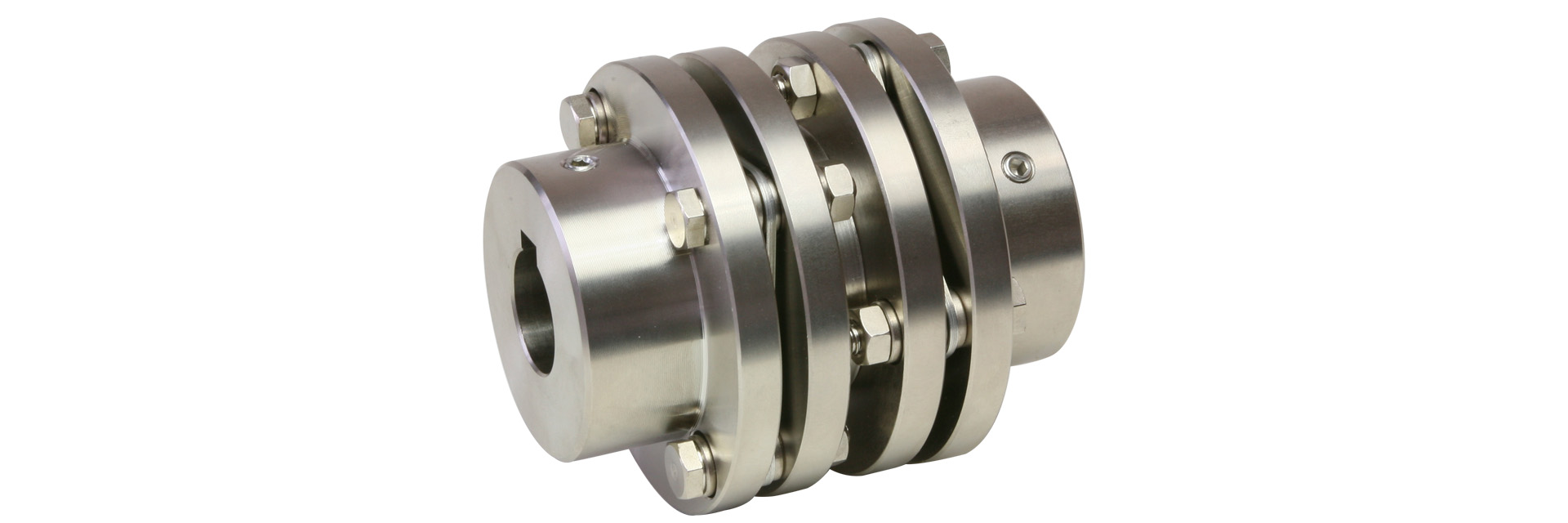

三木プーリのサーボフレックスSFSモデル SFS-G-Cタイプ 金属板ばねカップリング製品画像（全長指定対応＋無電解ニッケルめっき仕様・耐食性向上・サーボ用軸継手）
カタログ ダウンロード
取扱説明書 ダウンロード
フローティングシャフトタイプの本体に無電解ニッケルめっきを施し、耐食性を向上させた簡易防せい仕様です。軸への取り付けは、キー・止めねじが基本となっておりますので、穴径とキー溝の規格をお選びいただきます。こちらも部品の状態での提供となりますので柔軟な組み立てに対応できます。

【仕様】

SFS-G-C 仕様表
型式 トルク
［N・m］		 許容誤差 最高回転速度
［min-1］		 ねじりばね定数 軸方向ばね定数 慣性モーメント 質量
［kg］
偏心
［mm］		 偏角
［°］		 軸方向
［mm］
SFS-05G-C 15 0.5 1（片側） ±1.2 20000 8000 21 0.20×10-3 0.5
SFS-06G-C 30 ±1.6 16000 14000 22 0.55×10-3 0.9
SFS-08G-C 60 ±2.0 13000 41000 30 1.50×10-3 1.7
SFS-09G-C 135 0.6 ±2.4 12000 85000 61 2.90×10-3 2.4
SFS-10G-C 190 ±2.8 10000 125000 80 4.60×10-3 3.3
SFS-12G-C 340 0.8 ±3.2 8000 215000 98 11.80×10-3 5.8
SFS-14G-C 600 0.9 ±3.6 7000 390000 156 21.20×10-3 8.6
  • 最高回転速度は動バランスを考慮しておりません。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】

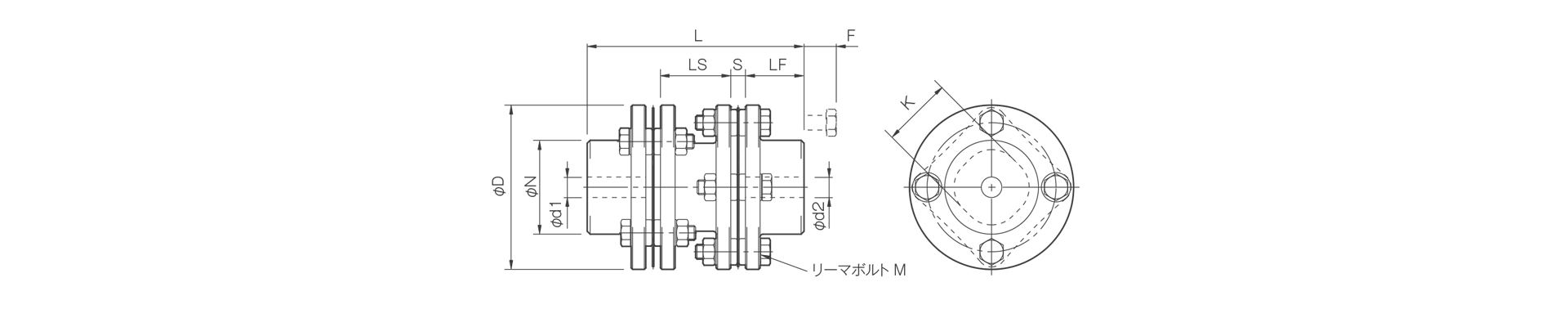

三木プーリのサーボフレックスSFSモデル SFS-G-Cタイプ 金属板ばねカップリング寸法図（全長指定対応＋無電解ニッケルめっき仕様・耐食性向上・サーボ用軸継手）
単位 [mm]

型式 d1・d2 D N L LF LS S F K M
下穴 最小 最大
SFS-05G-C 7 8 20 56 32 74 20 24 5 11 24 8-M5×22
SFS-06G-C 25 68 40 86 25 6 10 30 8-M6×25
SFS-08G-C 10 11 35 82 54 98 30 26 11 38 8-M6×29
SFS-09G-C 38 94 58 106 30 8 21 42 8-M8×36
SFS-10G-C 15 16 42 104 68 120 35 10 16 48
SFS-12G-C 18 19 50 126 78 140 40 38 11 23 54 8-M10×45
SFS-14G-C 20 22 60 144 88 160 45 46 12 31 61 8-M12×54
  • 下穴は、キリ穴となります。加工付きに関しては、標準穴加工規格を参照してください。
  • リーマボルトＭの呼びは数量-ねじの呼び×呼び長さです。

【標準穴径】

SFS-G 標準穴径表
型式 標準穴径　d1・d2［mm］
8 9 10 11 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55 56 60
SFS-05G-C ● ● ● ● ● ● ● ● ● ● ● ●
SFS-06G-C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SFS-08G-C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SFS-09G-C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SFS-10G-C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SFS-12G-C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
SFS-14G-C ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
  • ●印の入っている欄の穴径は標準穴径として対応しています。詳細は標準穴加工規格を参照してください。

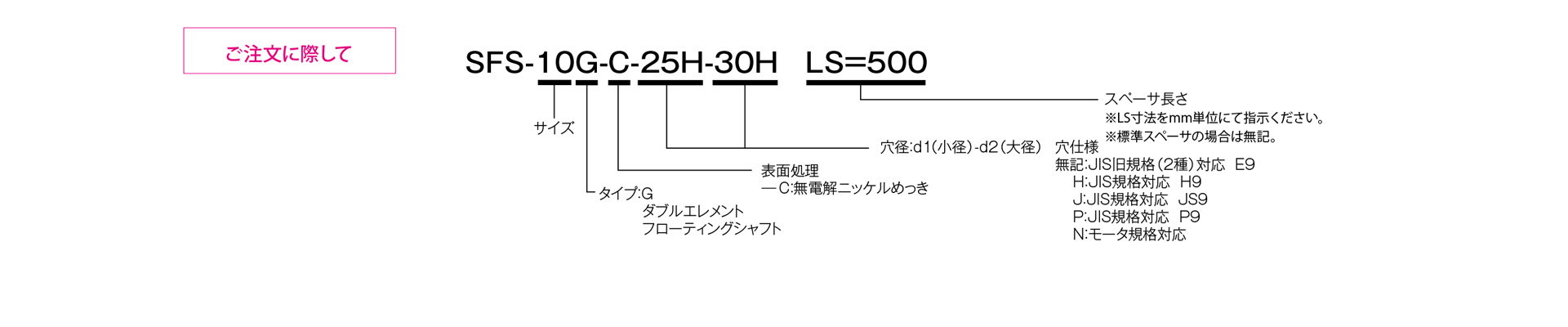

三木プーリのサーボフレックスシリーズSFSモデル Gタイプ（全長指定・無電解ニッケルめっき仕様）金属板ばねカップリング ご注文時の型式構成説明図

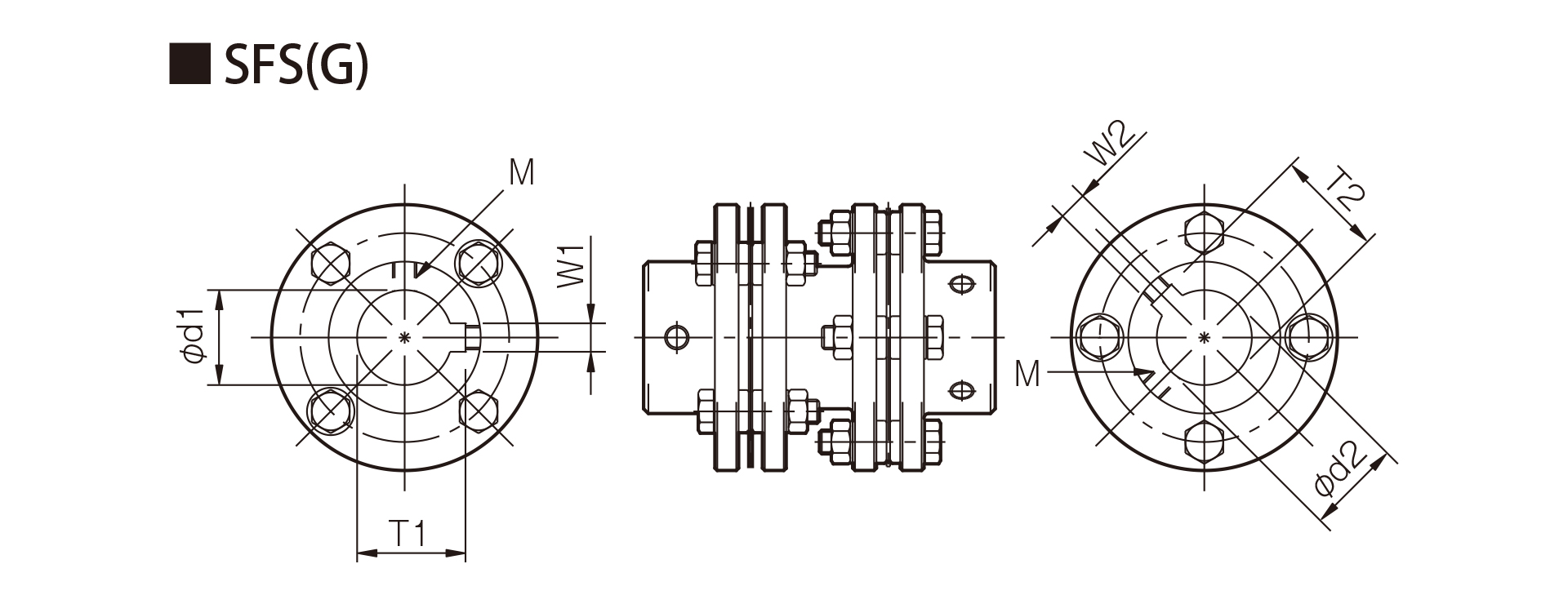

【標準穴加工規格】

?
キー溝・穴径寸法表
単位［mm］
JIS 旧規格 2 種
JIS B 1301 1959 対応		JIS 新規格 H9
JIS B 1301 1996 対応		JIS 新規格 JS9
JIS B 1301 1996 対応		JIS 新規格 P9
JIS B 1301 1996 対応
穴径呼び穴径
（d1・d2）		キー溝
幅
（W1・W2）		キー溝
高さ
（T1・T2）		止め
ねじ穴
（M）		穴径呼び穴径
（d1・d2）		キー溝
幅
（W1・W2）		キー溝
高さ
（T1・T2）		止め
ねじ穴
（M）		穴径呼び穴径
（d1・d2）		キー溝
幅
（W1・W2）		キー溝
高さ
（T1・T2）		止め
ねじ穴
（M）		穴径呼び穴径
（d1・d2）		キー溝
幅
（W1・W2）		キー溝
高さ
（T1・T2）		止め
ねじ穴
（M）
公差
H7, H8		公差
E9		−−公差
H7, H8		公差
H9		−−公差
H7, H8		公差
JS9		−−公差
H7, H8		公差
P9		−−
8 8＋0.0220 － － 2-M4 8H 8＋0.0220 3＋0.0250 9.4＋0.30 2-M4 8J 8＋0.0220 3±0.0125  9.4＋0.30 2-M4 8P 8＋0.0220 3－0.006－0.031 9.4＋0.30 2-M4
9 9＋0.0220 － － 2-M4 9H 9＋0.0220 3＋0.0250 10.4＋0.30 2-M4 9J 9＋0.0220 3±0.0125  10.4＋0.30 2-M4 9P 9＋0.0220 3－0.006－0.031 10.4＋0.30 2-M4
10 10＋0.0220 － － 2-M4 10H 10＋0.0220 3＋0.0250 11.4＋0.30 2-M4 10J 10＋0.0220 3±0.0125  11.4＋0.30 2-M4 10P 10＋0.0220 3－0.006－0.031 11.4＋0.30 2-M4
11 11＋0.0180 － － 2-M4 11H 11＋0.0180 4＋0.0300 12.8＋0.30 2-M4 11J 11＋0.0180 4±0.0150  12.8＋0.30 2-M4 11P 11＋0.0180 4－0.012－0.042 12.8＋0.30 2-M4
12 12＋0.0180 4＋0.050＋0.020 13.5＋0.30 2-M4 12H 12＋0.0180 4＋0.0300 13.8＋0.30 2-M4 12J 12＋0.0180 4±0.0150  13.8＋0.30 2-M4 12P 12＋0.0180 4－0.012－0.042 13.8＋0.30 2-M4
14 14＋0.0180 5＋0.050＋0.020 16.0＋0.30 2-M4 14H 14＋0.0180 5＋0.0300 16.3＋0.30 2-M4 14J 14＋0.0180 5±0.0150  16.3＋0.30 2-M4 14P 14＋0.0180 5－0.012－0.042 16.3＋0.30 2-M4
15 15＋0.0180 5＋0.050＋0.020 17.0＋0.30 2-M4 15H 15＋0.0180 5＋0.0300 17.3＋0.30 2-M4 15J 15＋0.0180 5±0.0150  17.3＋0.30 2-M4 15P 15＋0.0180 5－0.012－0.042 17.3＋0.30 2-M4
16 16＋0.0180 5＋0.050＋0.020 18.0＋0.30 2-M4 16H 16＋0.0180 5＋0.0300 18.3＋0.30 2-M4 16J 16＋0.0180 5±0.0150  18.3＋0.30 2-M4 16P 16＋0.0180 5－0.012－0.042 18.3＋0.30 2-M4
17 17＋0.0180 5＋0.050＋0.020 19.0＋0.30 2-M4 17H 17＋0.0180 5＋0.0300 19.3＋0.30 2-M4 17J 17＋0.0180 5±0.0150  19.3＋0.30 2-M4 17P 17＋0.0180 5－0.012－0.042 19.3＋0.30 2-M4
18 18＋0.0180 5＋0.050＋0.020 20.0＋0.30 2-M4 18H 18＋0.0180 6＋0.0300 20.8＋0.30 2-M5 18J 18＋0.0180 6±0.0150  20.8＋0.30 2-M5 18P 18＋0.0180 6－0.012－0.042 20.8＋0.30 2-M5
19 19＋0.0210 5＋0.050＋0.020 21.0＋0.30 2-M4 19H 19＋0.0210 6＋0.0300 21.8＋0.30 2-M5 19J 19＋0.0210 6±0.0150  21.8＋0.30 2-M5 19P 19＋0.0210 6－0.012－0.042 21.8＋0.30 2-M5
20 20＋0.0210 5＋0.050＋0.020 22.0＋0.30 2-M4 20H 20＋0.0210 6＋0.0300 22.8＋0.30 2-M5 20J 20＋0.0210 6±0.0150  22.8＋0.30 2-M5 20P 20＋0.0210 6－0.012－0.042 22.8＋0.30 2-M5
22 22＋0.0210 7＋0.061＋0.025 25.0＋0.30 2-M6 22H 22＋0.0210 6＋0.0300 24.8＋0.30 2-M5 22J 22＋0.0210 6±0.0150  24.8＋0.30 2-M5 22P 22＋0.0210 6－0.012－0.042 24.8＋0.30 2-M5
24 24＋0.0210 7＋0.061＋0.025 27.0＋0.30 2-M6 24H 24＋0.0210 8＋0.0360 27.3＋0.30 2-M6 24J 24＋0.0210 8±0.0180  27.3＋0.30 2-M6 24P 24＋0.0210 8－0.015－0.051 27.3＋0.30 2-M6
25 25＋0.0210 7＋0.061＋0.025 28.0＋0.30 2-M6 25H 25＋0.0210 8＋0.0360 28.3＋0.30 2-M6 25J 25＋0.0210 8±0.0180  28.3＋0.30 2-M6 25P 25＋0.0210 8－0.015－0.051 28.3＋0.30 2-M6
28 28＋0.0210 7＋0.061＋0.025 31.0＋0.30 2-M6 28H 28＋0.0210 8＋0.0360 31.3＋0.30 2-M6 28J 28＋0.0210 8±0.0180  31.3＋0.30 2-M6 28P 28＋0.0210 8－0.015－0.051 31.3＋0.30 2-M6
30 30＋0.0210 7＋0.061＋0.025 33.0＋0.30 2-M6 30H 30＋0.0210 8＋0.0360 33.3＋0.30 2-M6 30J 30＋0.0210 8±0.0180  33.3＋0.30 2-M6 30P 30＋0.0210 8－0.015－0.051 33.3＋0.30 2-M6
32 32＋0.0250 10＋0.061＋0.025 35.5＋0.30 2-M8 32H 32＋0.0250 10＋0.0360 35.3＋0.30 2-M8 32J 32＋0.0250 10±0.0180  35.3＋0.30 2-M8 32P 32＋0.0250 10－0.015－0.051 35.3＋0.30 2-M8
35 35＋0.0250 10＋0.061＋0.025 38.5＋0.30 2-M8 35H 35＋0.0250 10＋0.0360 38.3＋0.30 2-M8 35J 35＋0.0250 10±0.0180  38.3＋0.30 2-M8 35P 35＋0.0250 10－0.015－0.051 38.3＋0.30 2-M8
38 38＋0.0250 10＋0.061＋0.025 41.5＋0.30 2-M8 38H 38＋0.0250 10＋0.0360 41.3＋0.30 2-M8 38J 38＋0.0250 10±0.0180  41.3＋0.30 2-M8 38P 38＋0.0250 10－0.015－0.051 41.3＋0.30 2-M8
40 40＋0.0250 10＋0.061＋0.025 43.5＋0.30 2-M8 40H 40＋0.0250 12＋0.0430 43.3＋0.30 2-M8 40J 40＋0.0250 12±0.0215  43.3＋0.30 2-M8 40P 40＋0.0250 12－0.018－0.061 43.3＋0.30 2-M8
42 42＋0.0250 12＋0.075＋0.032 45.5＋0.30 2-M8 42H 42＋0.0250 12＋0.0430 45.3＋0.30 2-M8 42J 42＋0.0250 12±0.0215  45.3＋0.30 2-M8 42P 42＋0.0250 12－0.018－0.061 45.3＋0.30 2-M8
45 45＋0.0250 12＋0.075＋0.032 48.5＋0.30 2-M8 45H 45＋0.0250 14＋0.0430 48.8＋0.30 2-M10 45J 45＋0.0250 14±0.0215  48.8＋0.30 2-M10 45P 45＋0.0250 14－0.018－0.061 48.8＋0.30 2-M10
48 48＋0.0250 12＋0.075＋0.032 51.5＋0.30 2-M8 48H 48＋0.0250 14＋0.0430 51.8＋0.30 2-M10 48J 48＋0.0250 14±0.0215  51.8＋0.30 2-M10 48P 48＋0.0250 14－0.018－0.061 51.8＋0.30 2-M10
50 50＋0.0250 12＋0.075＋0.032 53.5＋0.30 2-M8 50H 50＋0.0250 14＋0.0430 53.8＋0.30 2-M10 50J 50＋0.0250 14±0.0215  53.8＋0.30 2-M10 50P 50＋0.0250 14－0.018－0.061 53.8＋0.30 2-M10
55 55＋0.0300 15＋0.075＋0.032 60.0＋0.30 2-M10 55H 55＋0.0300 16＋0.0430 59.3＋0.30 2-M10 55J 55＋0.0300 16±0.0215  59.3＋0.30 2-M10 55P 55＋0.0300 16－0.018－0.061 59.3＋0.30 2-M10
56 56＋0.0300 15＋0.075＋0.032 61.0＋0.30 2-M10 56H 56＋0.0300 16＋0.0430 60.3＋0.30 2-M10 56J 56＋0.0300 16±0.0215  60.3＋0.30 2-M10 56P 56＋0.0300 16－0.018－0.061 60.3＋0.30 2-M10
60 60＋0.0300 15＋0.075＋0.032 65.0＋0.30 2-M10 60H 60＋0.0300 18＋0.0430 64.4＋0.30 2-M10 60J 60＋0.0300 18±0.0215  64.4＋0.30 2-M10 60P 60＋0.0300 18－0.018－0.061 64.4＋0.30 2-M10
JIS新規格P9・モータ規格 キー溝寸法表


JIS新規格 P9 JIS B 1301 1996対応 モータ規格 JIS C 4210 2001対応
穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1･W2）		 キー溝高さ
（T1･T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1･W2）		 キー溝高さ
（T1･T2）		 止めねじ穴
（M）
公差H7，H8 公差P9 － － 公差G7，F7 公差H9 － －
8P 80.0220 30.0060.031 9.40.30 2-M4 － － － － －
9P 90.0220 30.0060.031 10.40.30 2-M4 － － － － －
10P 100.0220 30.0060.031 11.40.30 2-M4 － － － － －
11P 110.0180 40.0120.042 12.80.30 2-M4 － － － － －
12P 120.0180 40.0120.042 13.80.30 2-M4 － － － － －
14P 140.0180 50.0120.042 16.30.30 2-M4 14N 140.0240.006 50.0300 16.30.30 2-M4
15P 150.0180 50.0120.042 17.30.30 2-M4 － － － － －
16P 160.0180 50.0120.042 18.30.30 2-M4 － － － － －
17P 170.0180 50.0120.042 19.30.30 2-M4 － － － － －
18P 180.0180 60.0120.042 20.80.30 2-M5 － － － － －
19P 190.0210 60.0120.042 21.80.30 2-M5 19N 190.0280.007 60.0300 21.80.30 2-M5
20P 200.0210 60.0120.042 22.80.30 2-M5 － － － － －
22P 220.0210 60.0120.042 24.80.30 2-M5 － － － － －
24P 240.0210 80.0150.051 27.30.30 2-M6 24N 240.0280.007 80.0360 27.30.30 2-M6
25P 250.0210 80.0150.051 28.30.30 2-M6 － － － － －
28P 280.0210 80.0150.051 31.30.30 2-M6 28N 280.0280.007 80.0360 31.30.30 2-M6
30P 300.0210 80.0150.051 33.30.30 2-M6 － － － － －
32P 320.0250 100.0150.051 35.30.30 2-M8 － － － － －
35P 350.0250 100.0150.051 38.30.30 2-M8 － － － － －
38P 380.0250 100.0150.051 41.30.30 2-M8 38N 380.0500.025 100.0360 41.30.30 2-M8
40P 400.0250 120.0180.061 43.30.30 2-M8 － － － － －
42P 420.0250 120.0180.061 45.30.30 2-M8 42N 420.0500.025 120.0430 45.30.30 2-M8
45P 450.0250 140.0180.061 48.80.30 2-M10 － － － － －
48P 480.0250 140.0180.061 51.80.30 2-M10 48N 480.0500.025 140.0430 51.80.30 2-M10
50P 500.0250 140.0180.061 53.80.30 2-M10 － － － － －
55P 550.0300 160.0180.061 59.30.30 2-M10 55N 550.0600.030 160.0430 59.30.30 2-M10
56P 560.0300 160.0180.061 60.30.30 2-M10 － － － － －
60P 600.0300 180.0180.061 64.40.30 2-M10 60N 600.0600.030 180.0430 64.40.30 2-M10
  • 止めねじとキー溝の位置は同一平面上にはなりません。
  • 止めねじは製品に付属します。
  • キー溝加工の位置精度は目視です。
  • キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
  • 表記以外の穴加工の規格寸法につきましては、巻末の技術資料を参照ください。

【止めねじの位置】

SFS 端面からの位置表
型式 端面からの位置［mm］
SFS-05 7
SFS-06 9
SFS-08 10
SFS-09 10
SFS-10 12
SFS-12 12
SFS-14 15
