サーボフレックスシリーズ SFSモデル
本体材質にスチールを用いた板ばねタイプのカップリングで、サーボフレックスのスタンダードタイプです。剛性の高いシングルエレメントタイプとフレキシブル性を持たせたダブルエレメントタイプ、ダブルエレメントに中間フランジを組み合わせたフローティングシャフトタイプを用意しています。

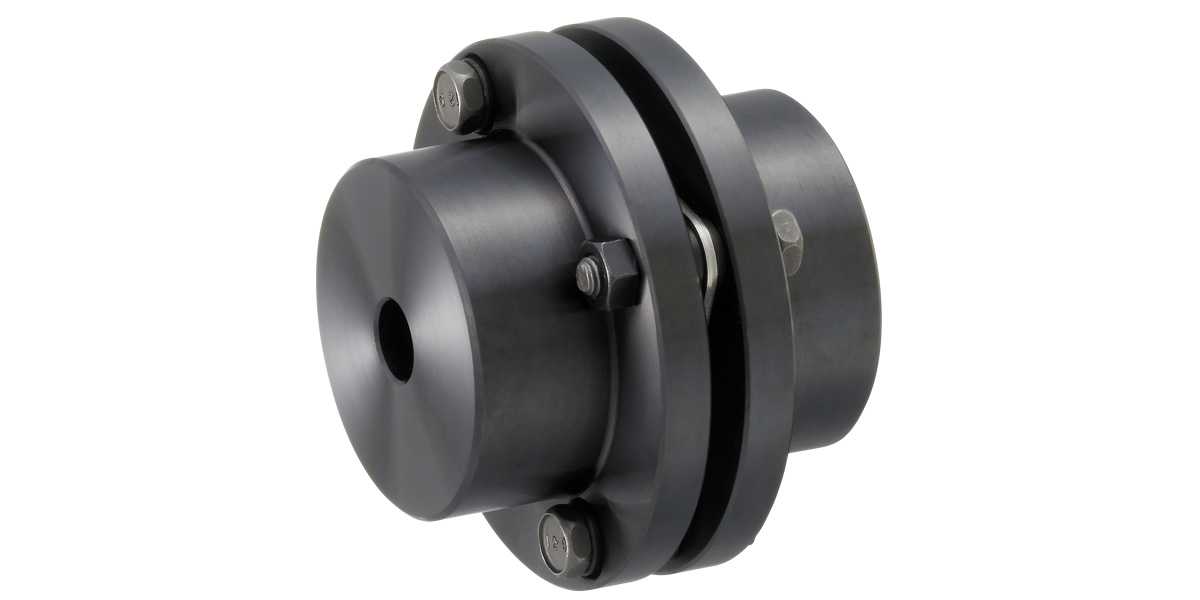

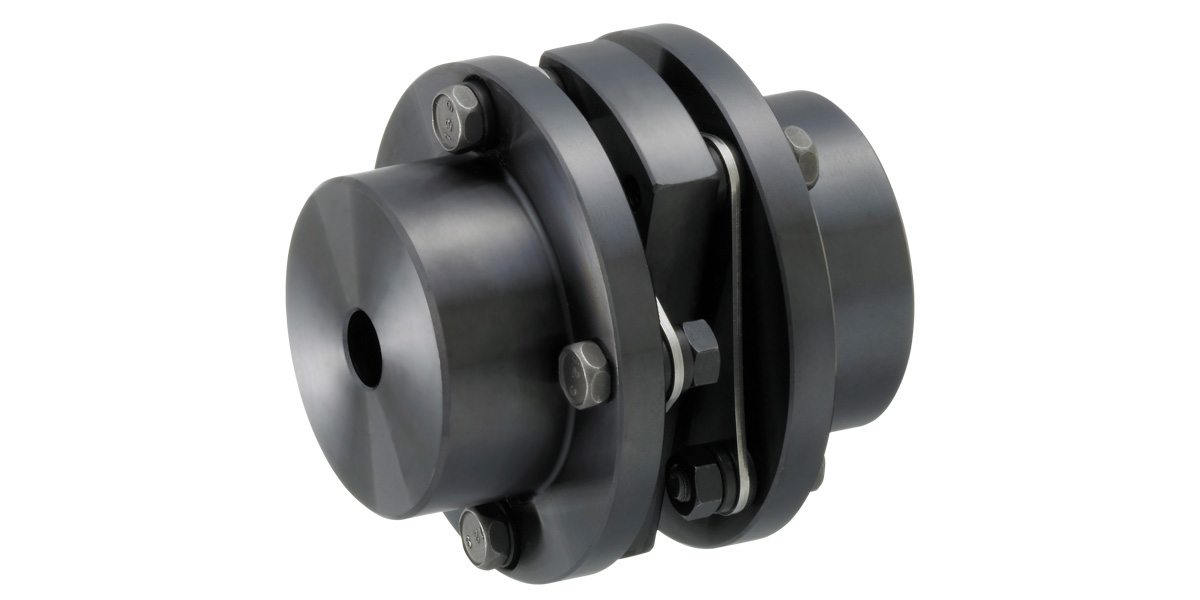

| SFS［S］タイプ | SFS［W］タイプ |

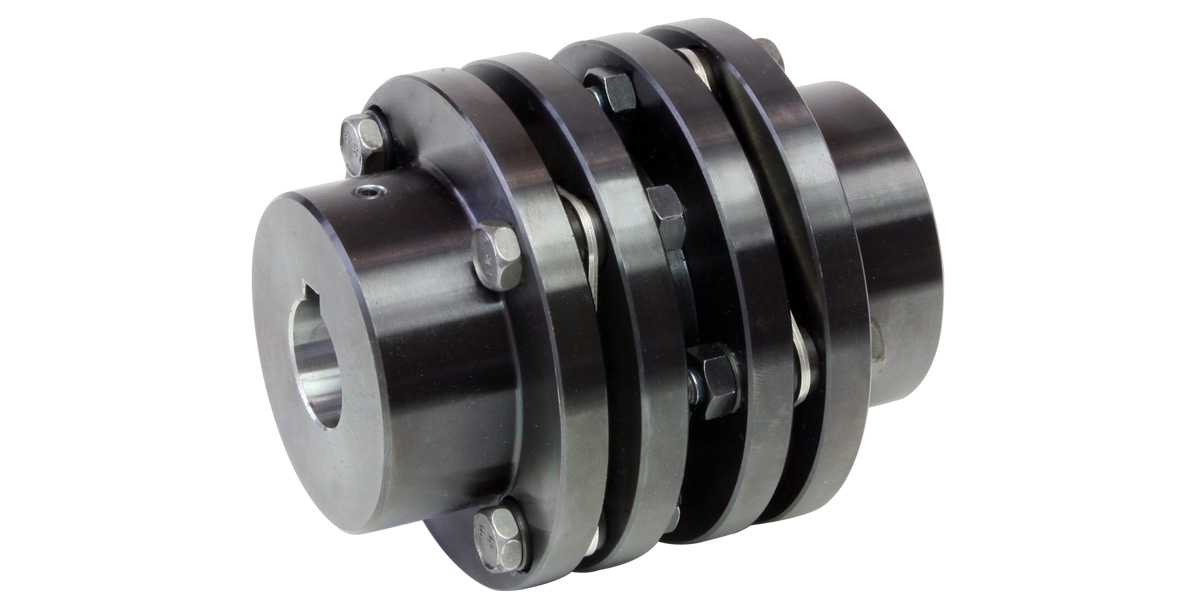

SFS［G］ 全長指定タイプ |

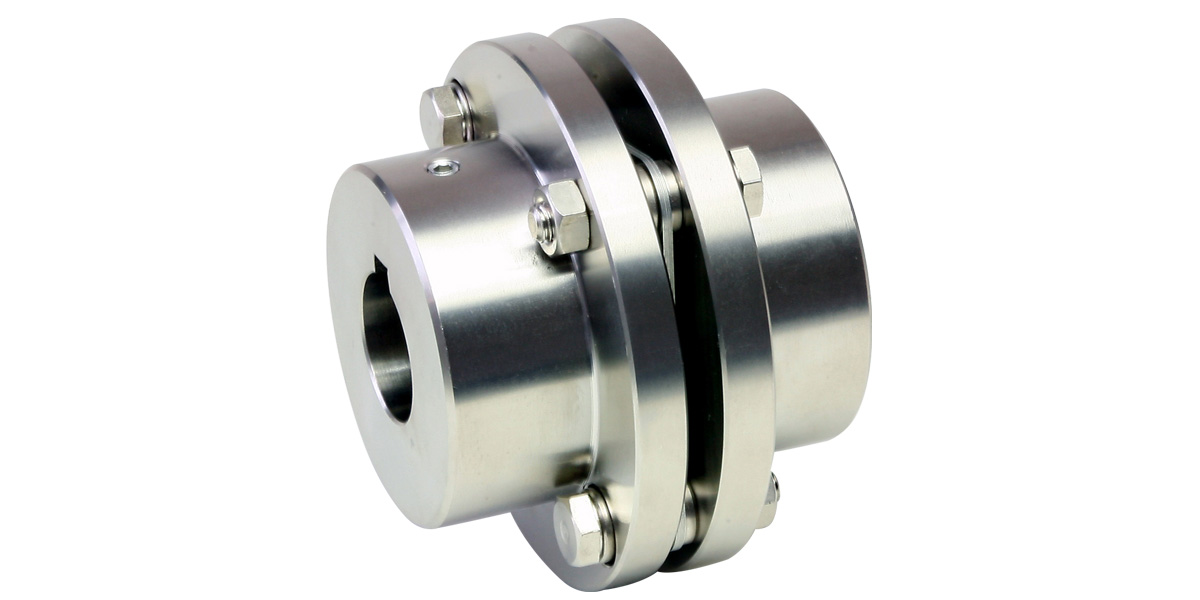

SFS［S-C］ 無電解ニッケル めっきタイプ |

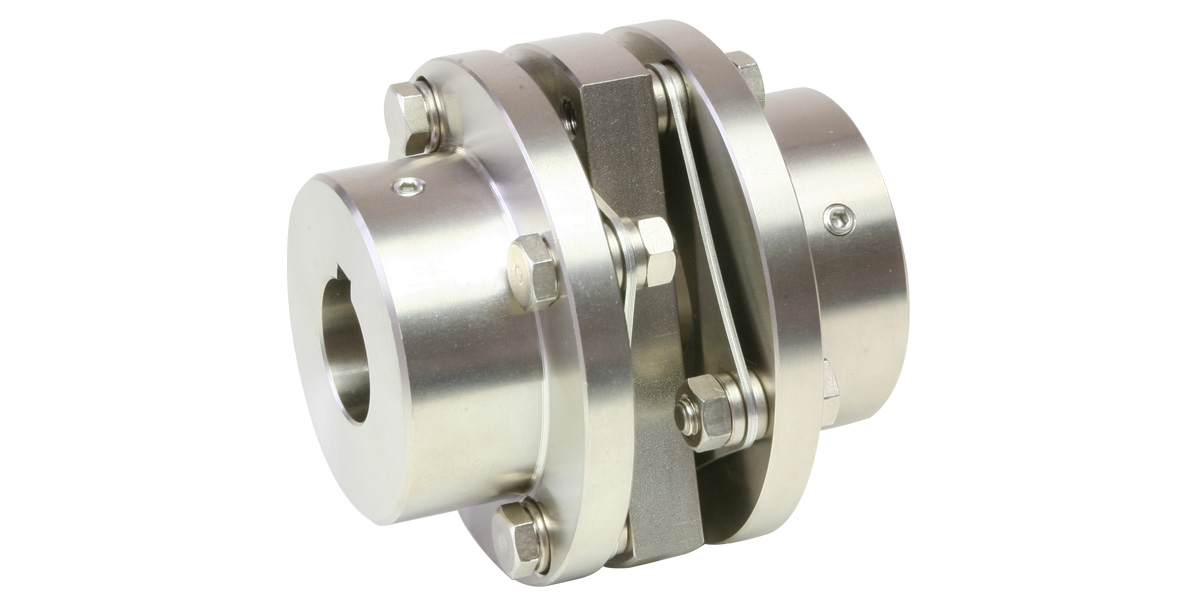

SFS［W-C］ 無電解ニッケル めっきタイプ |

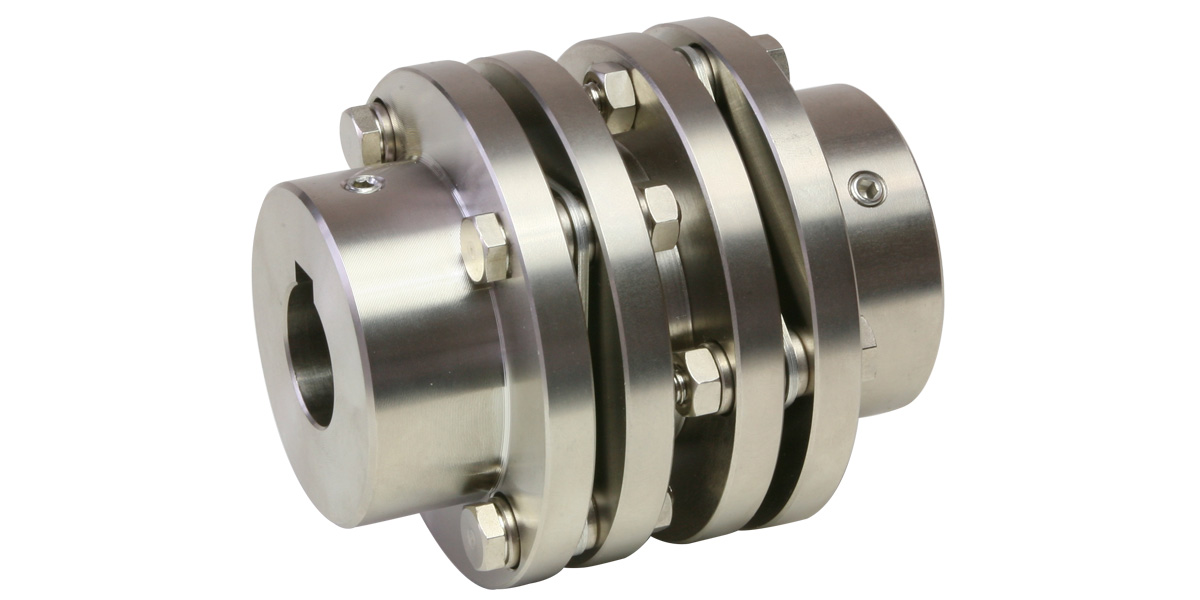

SFS［G-C］全長指定 無電解ニッケル めっきタイプ |
|
|---|---|---|---|---|---|---|
| 画像 |
|
|
|
|
|
|
| 仕様 | 本体材質にスチールを採用した板ばねカップリングで、剛性の高いシングルエレメントです。 | 本体材質にスチールを採用した板ばねカップリングで、フレキシブル性の高いダブルエレメントです。 | ダブルエレメントタイプのスペーサの代わりにフローティングシャフトで軸間距離を大きくした仕様です。 | シングルエレメントタイプの本体に無電解ニッケルめっきを施した、簡易防せい仕様です。 | ダブルエレメントタイプの本体に無電解ニッケルめっきを施した、簡易防せい仕様です。 | フローティングシャフトタイプの本体に無電解ニッケルめっきを施した、簡易防せい仕様です。 |
| 許容トルク[N・m] | 20~800 | 20~800 | 20~800 | 15~600 | 15~600 | 15~600 |
| 外径[mm] | 56~144 | 56~144 | 56~144 | 56~144 | 56~144 | 56~144 |
| 最高回転数[min-1］ | 25000~9500 | 10000~3800 | 20000~7000 | 24000~20000 | 10000~3800 | 20000~7000 |
|
CAD
会員限定
|
ダウンロード | ダウンロード | ダウンロード | - | - | - |
|
カタログ
|
ダウンロード | ダウンロード | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
|
取扱説明書
|
ダウンロード | ダウンロード | ダウンロード | ダウンロード | ダウンロード | ダウンロード |
| 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
