SFS［S］タイプ

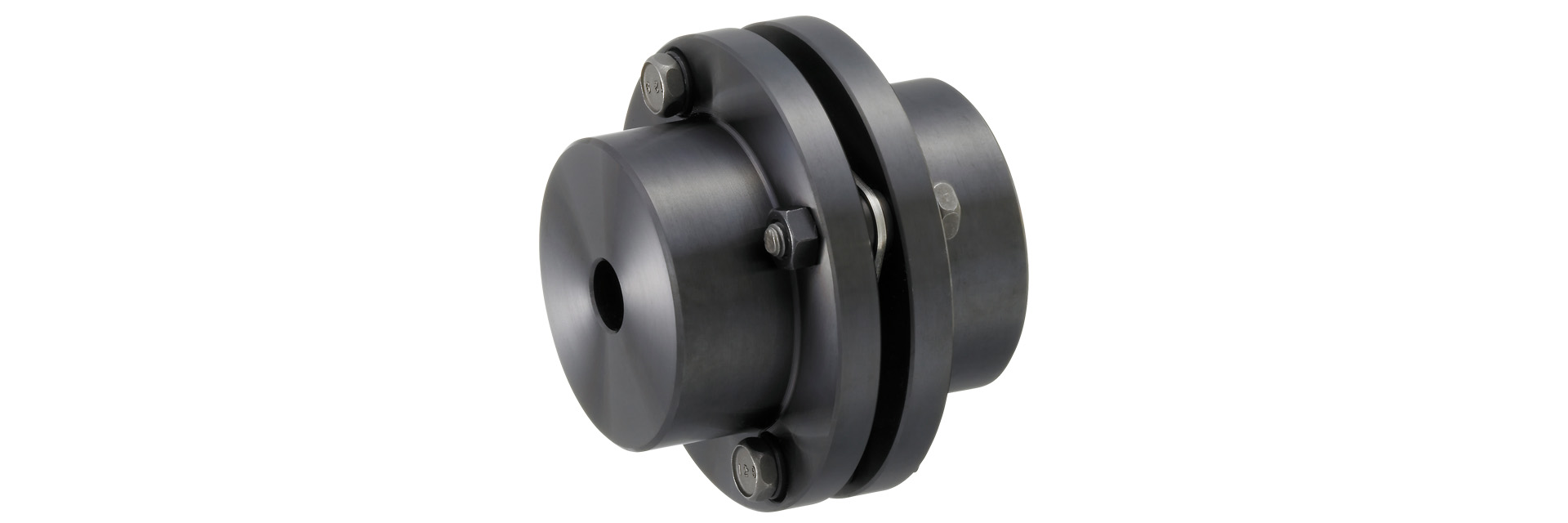

三木プーリのサーボフレックスSFSモデル SFS-Sタイプ 金属板ばねカップリング製品画像（サーボモータ用高精度軸継手・高剛性トルク伝達）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード

本体材質にスチールを採用した板ばねカップリングで、サーボフレックスカップリングのスタンダードモデルです。SFSモデルは部品の状態で提供していますので、装置への取り付けに柔軟に対応可能です。下穴、キー溝、摩擦締結など取り付けは多彩で、Sタイプは、剛性の高いシングルエレメントタイプです。

【仕様】

型式許容トルク
［N・m］		許容誤差最高回転速度
［min−1］		ねじりばね定数
［N・m/rad］		軸方向ばね定数
［N/mm］		慣性モーメント
［kg・m2］		質量［kg］
偏角［°］軸方向[mm]
SFS-05S201±0.62500016000430.11 × 10−30.30
SFS-06S401±0.82000029000450.30 × 10−30.50
SFS-08S801±1.01700083000600.87 × 10−31.00
SFS-09S1801±1.2150001700001221.60 × 10−31.40
SFS-10S2501±1.4130002500001602.60 × 10−32.10
SFS-12S4501±1.6110004300001976.50 × 10−33.40
SFS-14S8001±1.895007800003139.90 × 10−34.90
  • 最高回転速度は動バランスを考慮しておりません。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

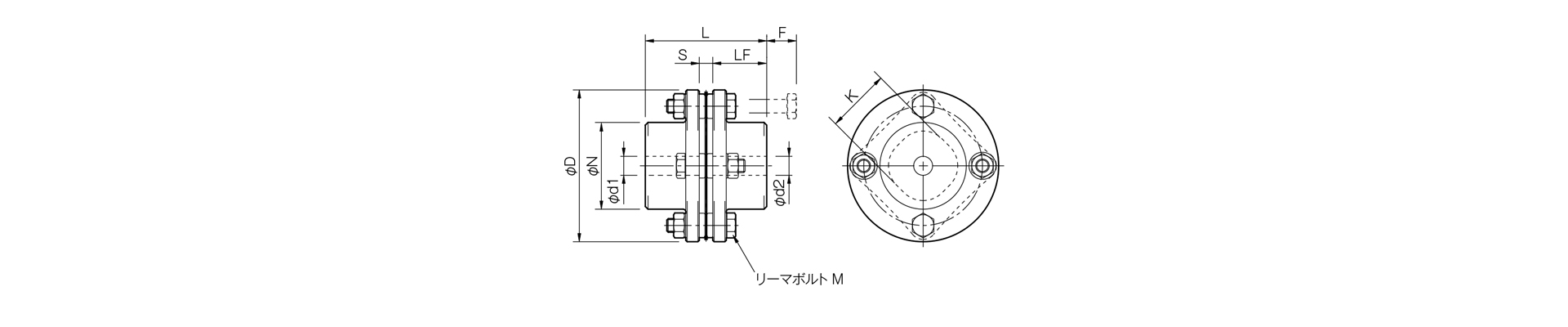

【寸法】

三木プーリのサーボフレックスSFSモデル SFS-Sタイプ 金属板ばねカップリング寸法図（サーボモータ用高精度軸継手・高剛性トルク伝達）
単位 [mm]
型式d1・d2DNLLFSFKM
下穴最小最大
SFS-05S782056324520511244-M5×22
SFS-06S782568405625610304-M6×25
SFS-08S10113582546630611384-M6×29
SFS-09S10113894586830821424-M8×36
SFS-10S1516421046880351016484-M8×36
SFS-12S1819501267891401123544-M10×45
SFS-14S20226014488102451231614-M12×54
※リーマボルトＭの呼びは数量-ねじの呼び×呼び長さです。
  • 下穴は、キリ穴となります。加工付きに関しては、標準穴加工規格を参照してください。
  • リーマボルトＭの呼びは数量-ねじの呼び×呼び長さです。

【標準穴径】

型式標準穴径　d1・d2[mm]
891011121415161718192022242528303235384042454850555660
SFS-05S●●●●●●●●●●●●
SFS-06S●●●●●●●●●●●●●●●
SFS-08S   ●●●●●●●●●●●●●●●●
SFS-09S   ●●●●●●●●●●●●●●●●●
SFS-10S       ●●●●●●●●●●●●●●●
SFS-12S          ●●●●●●●●●●●●●●●
SFS-14S            ●●●●●●●●●●●●●●●●
  • ●印の入っている欄の穴径は標準穴径として対応しています。詳細は標準穴加工規格を参照してください。

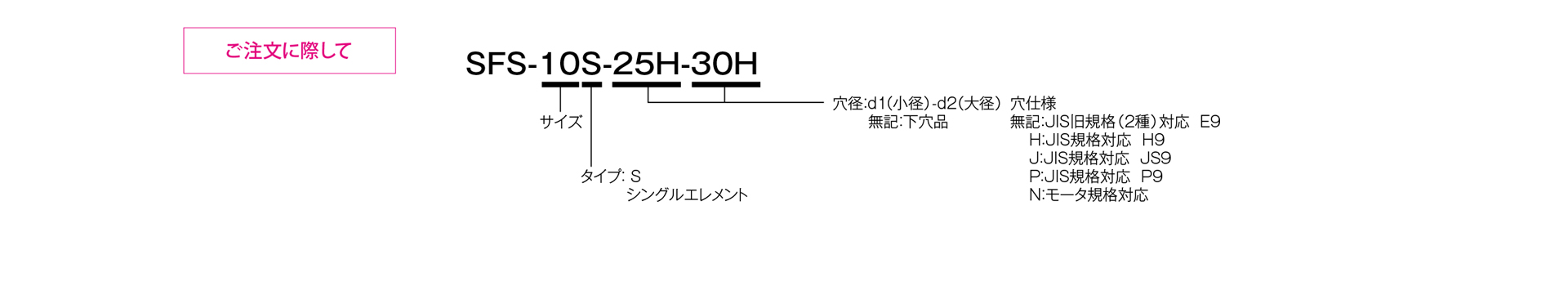

三木プーリのサーボフレックスシリーズSFSモデル Sタイプ 金属板ばねカップリング ご注文時の型式構成説明図

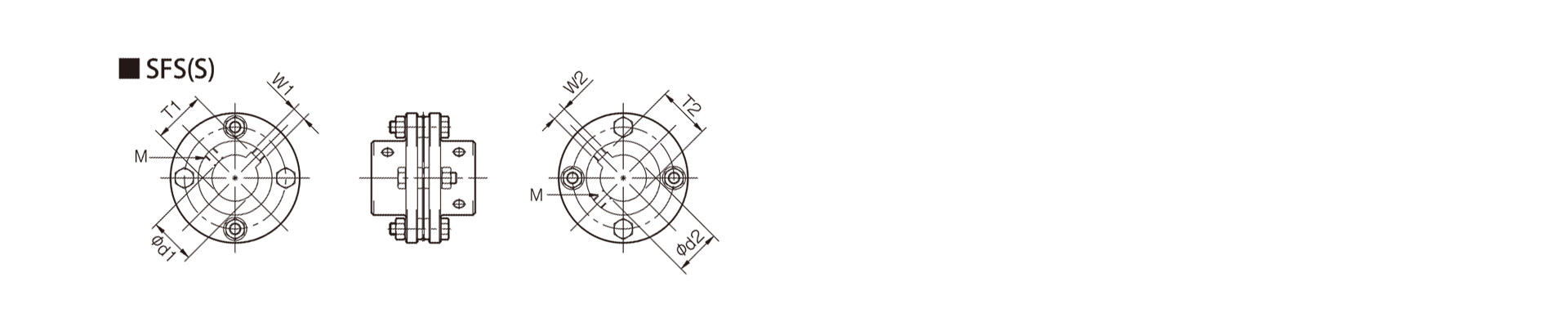

【標準穴加工規格】

SFS(S)穴加工規格
JIS旧規格 2種 JIS B 1301 1959対応 JIS新規格 H9 JIS B 1301 1996対応 JIS新規格 JS9 JIS B 1301 1996対応 JIS新規格 P9 JIS B 1301 1996対応 モータ規格 JIS C 4210 2001対応
穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1･W2）		 キー溝高さ
（T1･T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1･W2）		 キー溝高さ
（T1･T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1･W2）		 キー溝高さ
（T1･T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1･W2）		 キー溝高さ
（T1･T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1･W2）		 キー溝高さ
（T1･T2）		 止めねじ穴
（M）
穴径呼び 公差H7,H8 公差E9 － － 穴径呼び 公差H7,H8 公差H9 － － 穴径呼び 公差H7,H8 公差JS9 － － 公差H7，H8 公差P9 － － 公差G7，F7 公差H9 － －
8 8＋0.0220 － － 2-M4 8H 8＋0.0220 3＋0.0250 9.4＋0.30 2-M4 8J 8＋0.0220 3＋0.0125－0.0125 9.4＋0.30 2-M4 8P 8＋0.0220 3－0.006－0.031 9.4＋0.30 2-M4 － － － － －
9 9＋0.0220 － － 2-M4 9H 9＋0.0220 3＋0.0250 10.4＋0.30 2-M4 9J 9＋0.0220 3＋0.0125－0.0125 10.4＋0.30 2-M4 9P 9＋0.0220 3－0.006－0.031 10.4＋0.30 2-M4 － － － － －
10 10＋0.0220 － － 2-M4 10H 10＋0.0220 3＋0.0250 11.4＋0.30 2-M4 10J 10＋0.0220 3＋0.0125－0.0125 11.4＋0.30 2-M4 10P 10＋0.0220 3－0.006－0.031 11.4＋0.30 2-M4 － － － － －
11 11＋0.0180 － － 2-M4 11H 11＋0.0180 4＋0.030 12.8＋0.30 2-M4 11J 11＋0.0180 4＋0.015－0.015 12.8＋0.30 2-M4 11P 11＋0.0180 4－0.012－0.042 12.8＋0.30 2-M4 － － － － －
12 12＋0.0180 4＋0.05＋0.02 13.5＋0.30 2-M4 12H 12＋0.0180 4＋0.030 13.8＋0.30 2-M4 12J 12＋0.0180 4＋0.015－0.015 13.8＋0.30 2-M4 12P 12＋0.0180 4－0.012－0.042 13.8＋0.30 2-M4 － － － － －
14 14＋0.0180 5＋0.05＋0.02 16＋0.30 2-M4 14H 14＋0.0180 5＋0.030 16.3＋0.30 2-M4 14J 14＋0.0180 5＋0.015－0.015 16.3＋0.30 2-M4 14P 14＋0.0180 5－0.012－0.042 16.3＋0.30 2-M4 14N 14＋0.024＋0.006 5＋0.0300 16.3＋0.30 2-M4
15 15＋0.0180 5＋0.05＋0.02 17＋0.30 2-M4 15H 15＋0.0180 5＋0.030 17.3＋0.30 2-M4 15J 15＋0.0180 5＋0.015－0.015 17.3＋0.30 2-M4 15P 15＋0.0180 5－0.012－0.042 17.3＋0.30 2-M4 － － － － －
16 16＋0.0180 5＋0.05＋0.02 18＋0.30 2-M4 16H 16＋0.0180 5＋0.030 18.3＋0.30 2-M4 16J 16＋0.0180 5＋0.015－0.015 18.3＋0.30 2-M4 16P 16＋0.0180 5－0.012－0.042 18.3＋0.30 2-M4 － － － － －
17 17＋0.0180 5＋0.05＋0.02 19＋0.30 2-M4 17H 17＋0.0180 5＋0.030 19.3＋0.30 2-M4 17J 17＋0.0180 5＋0.015－0.015 19.3＋0.30 2-M4 17P 17＋0.0180 5－0.012－0.042 19.3＋0.30 2-M4 － － － － －
18 18＋0.0180 5＋0.05＋0.02 20＋0.30 2-M4 18H 18＋0.0180 6＋0.030 20.8＋0.30 2-M5 18J 18＋0.0180 6＋0.015－0.015 20.8＋0.30 2-M5 18P 18＋0.0180 6－0.012－0.042 20.8＋0.30 2-M5 － － － － －
19 19＋0.0210 5＋0.05＋0.02 21＋0.30 2-M4 19H 19＋0.0210 6＋0.030 21.8＋0.30 2-M5 19J 19＋0.0210 6＋0.015－0.015 21.8＋0.30 2-M5 19P 19＋0.0210 6－0.012－0.042 21.8＋0.30 2-M5 19N 19＋0.028＋0.007 6＋0.0300 21.8＋0.30 2-M5
20 20＋0.0210 5＋0.05＋0.02 22＋0.30 2-M4 20H 20＋0.0210 6＋0.030 22.8＋0.30 2-M5 20J 20＋0.0210 6＋0.015－0.015 22.8＋0.30 2-M5 20P 20＋0.0210 6－0.012－0.042 22.8＋0.30 2-M5 － － － － －
22 22＋0.0210 7＋0.061＋0.025 25＋0.30 2-M6 22H 22＋0.0210 6＋0.030 24.8＋0.30 2-M5 22J 22＋0.0210 6＋0.015－0.015 24.8＋0.30 2-M5 22P 22＋0.0210 6－0.012－0.042 24.8＋0.30 2-M5 － － － － －
24 24＋0.0210 7＋0.061＋0.025 27＋0.30 2-M6 24H 24＋0.0210 8＋0.0360 27.3＋0.30 2-M6 24J 24＋0.0210 8＋0.018－0.018 27.3＋0.30 2-M6 24P 24＋0.0210 8－0.015－0.051 27.3＋0.30 2-M6 24N 24＋0.028＋0.007 8＋0.0360 27.3＋0.30 2-M6
25 25＋0.0210 7＋0.061＋0.025 28＋0.30 2-M6 25H 25＋0.0210 8＋0.0360 28.3＋0.30 2-M6 25J 25＋0.0210 8＋0.018－0.018 28.3＋0.30 2-M6 25P 25＋0.0210 8－0.015－0.051 28.3＋0.30 2-M6 － － － － －
28 28＋0.0210 7＋0.061＋0.025 31＋0.30 2-M6 28H 28＋0.0210 8＋0.0360 31.3＋0.30 2-M6 28J 28＋0.0210 8＋0.018－0.018 31.3＋0.30 2-M6 28P 28＋0.0210 8－0.015－0.051 31.3＋0.30 2-M6 28N 28＋0.028＋0.007 8＋0.0360 31.3＋0.30 2-M6
30 30＋0.0210 7＋0.061＋0.025 33＋0.30 2-M6 30H 30＋0.0210 8＋0.0360 33.3＋0.30 2-M6 30J 30＋0.0210 8＋0.018－0.018 33.3＋0.30 2-M6 30P 30＋0.0210 8－0.015－0.051 33.3＋0.30 2-M6 － － － － －
32 32＋0.0250 10＋0.061＋0.025 35.5＋0.30 2-M8 32H 32＋0.0250 10＋0.0360 35.3＋0.30 2-M8 32J 32＋0.0250 10＋0.018－0.018 35.3＋0.30 2-M8 32P 32＋0.0250 10－0.015－0.051 35.3＋0.30 2-M8 － － － － －
35 35＋0.0250 10＋0.061＋0.025 38.5＋0.30 2-M8 35H 35＋0.0250 10＋0.0360 38.3＋0.30 2-M8 35J 35＋0.0250 10＋0.018－0.018 38.3＋0.30 2-M8 35P 35＋0.0250 10－0.015－0.051 38.3＋0.30 2-M8 － － － － －
38 38＋0.0250 10＋0.061＋0.025 41.5＋0.30 2-M8 38H 38＋0.0250 10＋0.0360 41.3＋0.30 2-M8 38J 38＋0.0250 10＋0.018－0.018 41.3＋0.30 2-M8 38P 38＋0.0250 10－0.015－0.051 41.3＋0.30 2-M8 38N 38＋0.050＋0.025 10＋0.0360 41.3＋0.30 2-M8
40 40＋0.0250 10＋0.061＋0.025 43.5＋0.30 2-M8 40H 40＋0.0250 12＋0.0430 43.3＋0.30 2-M8 40J 40＋0.0250 12＋0.0215－0.0215 43.3＋0.30 2-M8 40P 40＋0.0250 12－0.018－0.061 43.3＋0.30 2-M8 － － － － －
42 42＋0.0250 12＋0.075＋0.032 45.5＋0.30 2-M8 42H 42＋0.0250 12＋0.0430 45.3＋0.30 2-M8 42J 42＋0.0250 12＋0.0215－0.0215 45.3＋0.30 2-M8 42P 42＋0.0250 12－0.018－0.061 45.3＋0.30 2-M8 42N 42＋0.050＋0.025 12＋0.0430 45.3＋0.30 2-M8
45 45＋0.0250 12＋0.075＋0.032 48.5＋0.30 2-M8 45H 45＋0.0250 14＋0.0430 48.8＋0.30 2-M10 45J 45＋0.0250 14＋0.0215－0.0215 48.8＋0.30 2-M10 45P 45＋0.0250 14－0.018－0.061 48.8＋0.30 2-M10 － － － － －
48 48＋0.0250 12＋0.075＋0.032 51.5＋0.30 2-M8 48H 48＋0.0250 14＋0.0430 51.8＋0.30 2-M10 48J 48＋0.0250 14＋0.0215－0.0215 51.8＋0.30 2-M10 48P 48＋0.0250 14－0.018－0.061 51.8＋0.30 2-M10 48N 48＋0.050＋0.025 14＋0.0430 51.8＋0.30 2-M10
50 50＋0.0250 12＋0.075＋0.032 53.5＋0.30 2-M8 50H 50＋0.0250 14＋0.0430 53.8＋0.30 2-M10 50J 50＋0.0250 14＋0.0215－0.0215 53.8＋0.30 2-M10 50P 50＋0.0250 14－0.018－0.061 53.8＋0.30 2-M10 － － － － －
55 55＋0.030 15＋0.075＋0.032 60＋0.30 2-M10 55H 55＋0.030 16＋0.0430 59.3＋0.30 2-M10 55J 55＋0.030 16＋0.0215－0.0215 59.3＋0.30 2-M10 55P 55＋0.0300 16－0.018－0.061 59.3＋0.30 2-M10 55N 55＋0.060＋0.030 16＋0.0430 59.3＋0.30 2-M10
56 56＋0.030 15＋0.075＋0.032 61＋0.30 2-M10 56H 56＋0.030 16＋0.0430 60.3＋0.30 2-M10 56J 56＋0.030 16＋0.0215－0.0215 60.3＋0.30 2-M10 56P 56＋0.0300 16－0.018－0.061 60.3＋0.30 2-M10 － － － － －
60 60＋0.030 15＋0.075＋0.032 65＋0.30 2-M10 60H 60＋0.030 18＋0.0430 64.4＋0.30 2-M10 60J 60＋0.030 18＋0.0215－0.0215 64.4＋0.30 2-M10 60P 60＋0.0300 18－0.018－0.061 64.4＋0.30 2-M10 60N 60＋0.060＋0.030 18＋0.0430 64.4＋0.30 2-M10
  • 止めねじとキー溝の位置は同一平面上にはなりません。
  • 止めねじは製品に付属します。
  • キー溝加工の位置精度は目視です。
  • キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
  • 表記以外の穴加工の規格寸法につきましては、巻末の技術資料を参照ください。

【止めねじの位置】

型式端面からの位置[mm]
SFS-057
SFS-069
SFS-0810
SFS-0910
SFS-1012
SFS-1212
SFS-1415

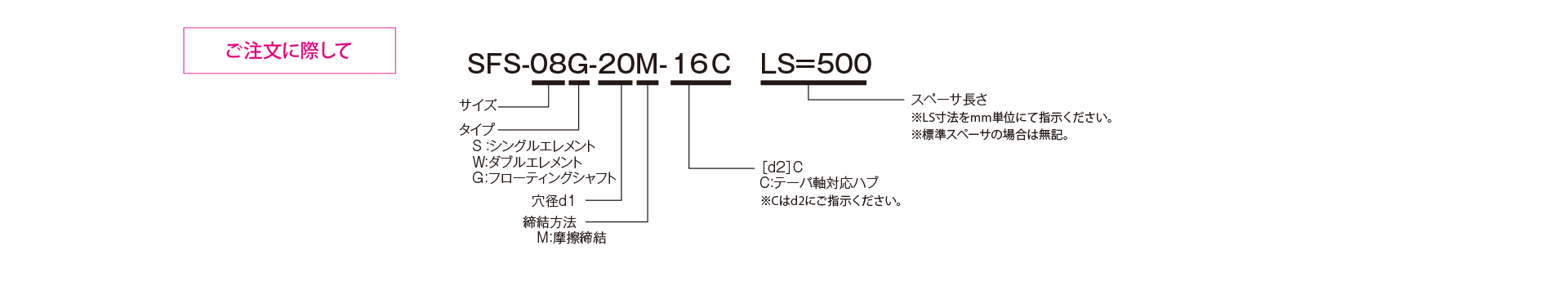

テーパ軸対応 SFS-□S(C)

サーボモータのテーパ軸に対応します。

【仕様】（テーパ軸）

型式許容トルク
［N・m］		許容誤差最高回転速度
［min－1］		ねじりばね定数
［N・m/rad］		軸方向ばね定数
［N/mm］		慣性モーメント
［kg・m2］		質量
［kg］
偏心
［mm］		偏角
［°］		軸方向
［mm］
SFS-06S-□M-11C40—1±0.8500029000450.29×10－30.60
SFS-06S-□M-16C40—1±0.8500029000450.34×10－30.70
SFS-08S-□M-16C80—1±1.0500083000600.84×10－31.20
SFS-09S-□M-16C180—1±1.250001700001221.50×10－31.60
  • 軸締結部分の保持力により許容トルクが制限を受ける場合があります。標準外の穴径で小さい穴径の場合はご確認ください。
  • 最高回転速度は動バランスを考慮しておりません。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

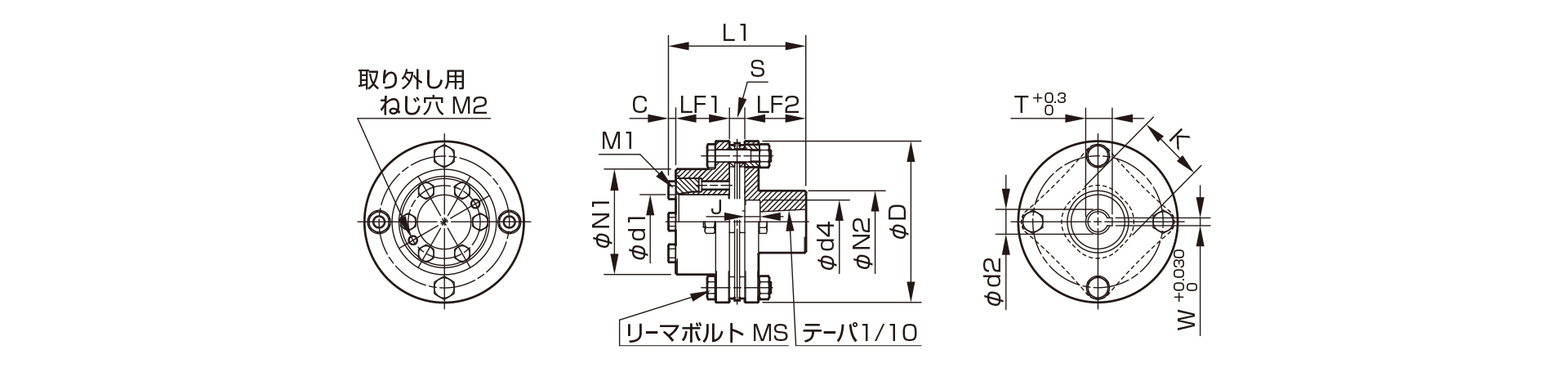

【寸法】（テーパ軸）

単位[mm]
型式 d2呼び d1 d2 W
＋0.0300		 T
＋0.30		 d4 J D N1 N2 L1 L2 L3 LF1 LF2 LP LS S C d3 K MS MW MG M1 M2
SFS-06 11C 12・14・15 11 4 12.2 18 9 68 40 30 60.8 78.8 90.8 25 25 12 24 6 4.8 24 30 4-M6×25 8-M6×18 8-M6×25 4-M5 2-M5
SFS-06 16C 15 16 5 17.3 28 10 68 40 40 75.8 93.8 105.8 40 25 12 24 6 4.8 24 30 4-M6×25 8-M6×18 8-M6×25 4-M5 2-M5
SFS-08 16C 15・16・17・18・19・20・22 16 5 17.3 28 10 82 54 40 80.8 98.8 112.8 30 40 12 26 6 4.8 28 38 4-M6×29 8-M6×20 8-M6×29 4-M6 2-M6
SFS-09 16C 25・28 16 5 17.3 28 10 94 58 40 82.8 112.8 120.8 30 40 22 30 8 4.8 32 42 4-M8×36 8-M8×27 8-M8×36 6-M6 2-M6
SFS-09 16C 30・32・35 16 5 17.3 28 10 94 68 40 90.8 120.8 128.8 38 40 22 30 8 4.8 32 42 4-M8×36 8-M8×27 8-M8×36 6-M6 2-M6
  • SFS(G) タイプにおいて、LS 寸法以外の製品をご要望の際は、必要LS 寸法をご指示ください。また、LS ≧1000 の際は、お問い合わせください。
  • 各ボルト、タップの呼びは数量- ねじの呼び×呼び長さです。
  • 摩擦締結側ハブの相手取り付け軸の寸法許容差はh7（h6・g6）級となります。

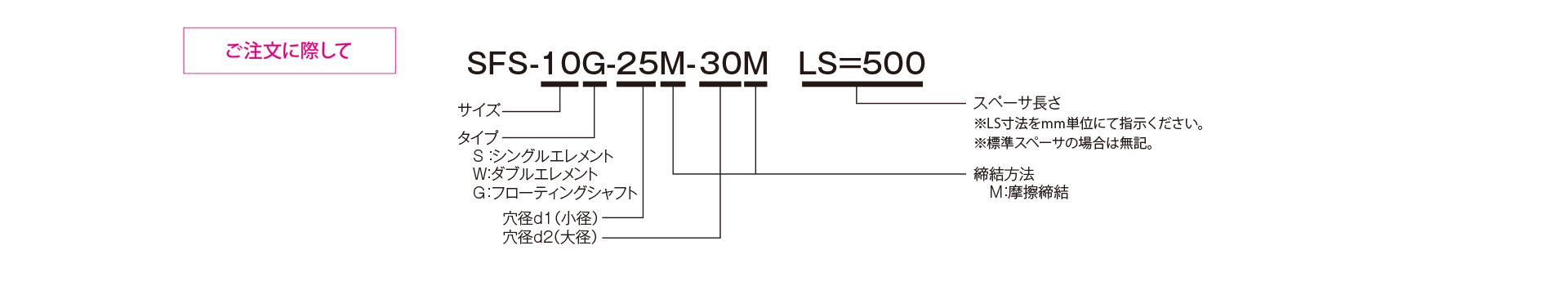

摩擦締結ハブ SFS-□S(C)

ハブに摩擦締結要素を内蔵することで、より高精度な取り付けが可能です。

【仕様】（摩擦締結）

型式許容トルク
［N・m］		許容誤差最高回転速度
［min－1］		ねじりばね定数
［N・m/rad］		軸方向ばね定数
［N/mm］		慣性モーメント
［kg・m2］		質量
［kg］
偏心
［mm］		偏角
［°］		軸方向
［mm］
SFS-06S-□M-□M40—1±0.8500029000450.30×10－30.70
SFS-08S-□M-□M80—1±1.0500083000600.93×10－31.30
SFS-09S-□M-□M180—1±1.250001700001221.80×10－31.80
SFS-10S-□M-□M250—1±1.450002500001602.70×10－32.30
SFS-12S-□M-□M450—1±1.650004300001976.80×10－34.10
SFS-14S-□M-□M580—1±1.8500078000031314.01×10－36.40
  • 軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
  • 最高回転速度は動バランスを考慮しておりません。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

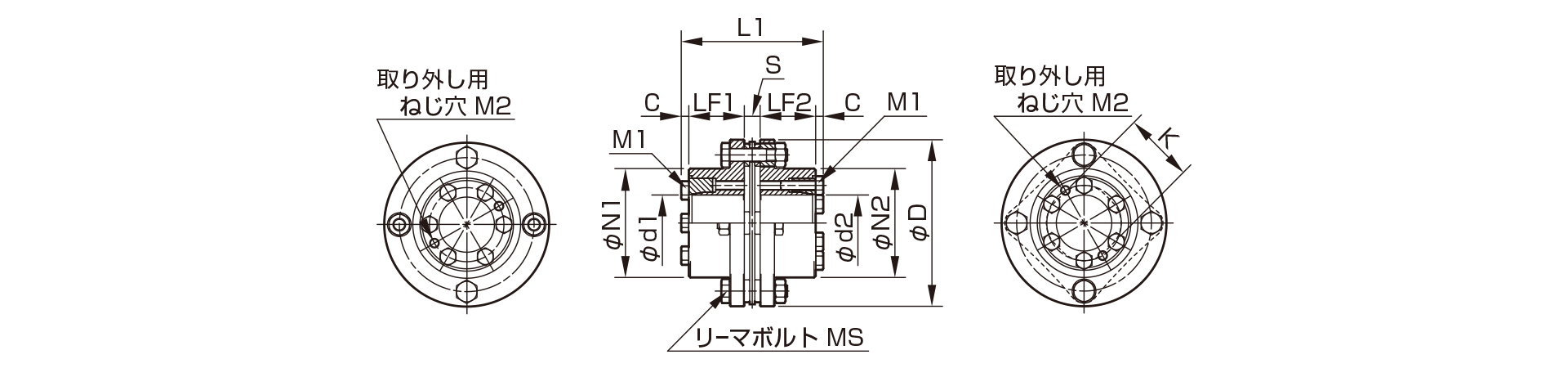

【寸法】（摩擦締結）

単位[mm]
型式d1d2DN1N2L1L2L3LF1LF2LPLSSCd3KMSMWMGM1M2
SFS-0612・14・1512・14・1568404065.683.695.62525122464.824304-M6×258-M6×188-M6×254-M52-M5
SFS-0815・16・17・18・19・20・2215・16・17・18・19・20・2282545475.693.6107.63030122664.828384-M6×298-M6×208-M6×294-M62-M6
SFS-0925・2825・2894585877.6107.6115.63030223084.832424-M8×368-M8×278-M8×366-M62-M6
SFS-0925・2830・32・3594586885.6115.6123.63038223084.832424-M8×368-M8×278-M8×366-M62-M6
SFS-0930・32・3530・32・3594686893.6123.6131.63838223084.832424-M8×368-M8×278-M8×366-M62-M6
SFS-1025・28・30・32・3525・28・30・32・35104686889.6119.6129.635352030104.834484-M8×368-M8×278-M8×366-M62-M6
SFS-1230・32・3530・32・351267878101.6137.6150.640402538115.340544-M10×458-M10×328-M10×454-M82-M8
SFS-1435351448888112.6154.6170.645453046125.346614-M12×548-M12×388-M12×546-M82-M8
  • SFS(G) タイプにおいて、LS 寸法以外の製品をご要望の際は、必要LS 寸法をご指示ください。また、LS ≧1000 の際は、お問い合わせください。
  • 各ボルト、タップの呼びは数量- ねじの呼び×呼び長さで、加圧ボルトM1と取り外し用ねじ穴M2 の数量は片側ハブの数量です。

【標準穴径】（摩擦締結）

SFS-06標準穴径 d2［mm］
標準穴径 d1［mm］12M14M15M16M17M18M19M20M22M25M28M30M32M35M
12M●●●
14M ●●
15M  ●
SFS-08標準穴径 d2［mm］
標準穴径 d1［mm］12M14M15M16M17M18M19M20M22M25M28M30M32M35M
15M  ●●●●●●●
16M   ●●●●●●
17M    ●●●●●
18M     ●●●●
19M      ●●●
20M       ●●
22M        ●
SFS-09標準穴径 d2［mm］
標準穴径 d1［mm］12M14M15M16M17M18M19M20M22M25M28M30M32M35M
25M         ●●●●●
28M          ●●●●
30M           ●●●
32M            ●●
35M             ●
SFS-10標準穴径 d2［mm］
標準穴径 d1［mm］12M14M15M16M17M18M19M20M22M25M28M30M32M35M
25M         ●●●●●
28M          ●●●●
30M           ●●●
32M            ●●
35M             ●
SFS-12標準穴径 d2［mm］
標準穴径 d1［mm］12M14M15M16M17M18M19M20M22M25M28M30M32M35M
30M           380380380
32M            400400
35M             ●
SFS-14標準穴径 d2［mm］
標準穴径 d1［mm］12M14M15M16M17M18M19M20M22M25M28M30M32M35M
35M             ●
  • ●印と数値の入っている欄の穴径は、標準として対応しています。上表以外の穴径については、別途対応可能な場合がありますのでお問い合わせください。
  • 数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク値［N・m］を示しています。
  • 上表以外の穴径で、その穴径が小さい場合許容トルクが制限を受けることがありますのでご確認ください。
  • 相手取り付け軸の寸法許容差はh（7 h6・g6）級となります。ただし、穴径φ35の場合の軸公差は＋0.010、－0.025となります。
