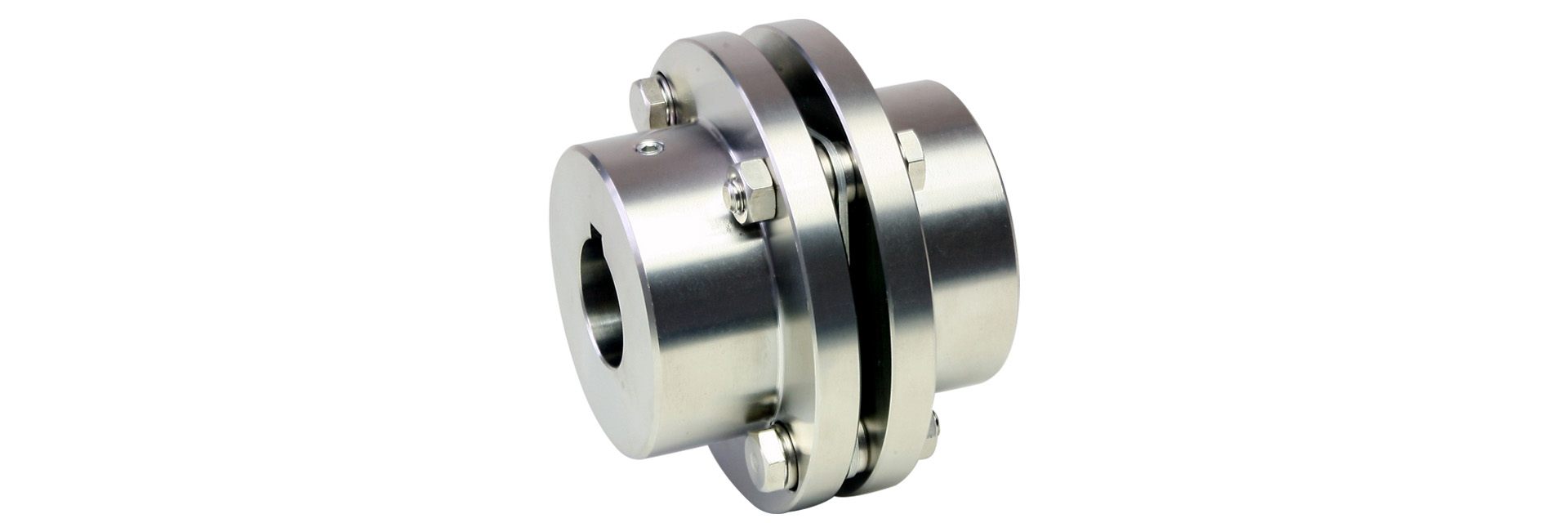

SFS［S-C］無電解ニッケルめっきタイプ

シングルエレメントのSタイプ本体に無電解ニッケルめっきを施し、耐食性を向上させた簡易防せい仕様です。軸への取り付けは、キー・止めねじが基本となっておりますので、穴径とキー溝の規格をお選びいただきます。こちらも部品の状態での提供となりますので柔軟な組み立てに対応できます。

仕様

型式	許容トルク［N・m］	許容誤差		最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型式	許容トルク［N・m］	偏角［°］	軸方向 [mm]	最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFS-05S-C	15	1	±0.6	25000	16000	43	0.11 × 10⁻³	0.30
SFS-06S-C	30	1	±0.8	20000	29000	45	0.30 × 10⁻³	0.50
SFS-08S-C	60	1	±1.0	17000	83000	60	0.87 × 10⁻³	1.00
SFS-09S-C	135	1	±1.2	15000	170000	122	1.60 × 10⁻³	1.40
SFS-10S-C	190	1	±1.4	13000	250000	160	2.60 × 10⁻³	2.10
SFS-12S-C	340	1	±1.6	11000	430000	197	6.50 × 10⁻³	3.40
SFS-14S-C	600	1	±1.8	9500	780000	313	9.90 × 10⁻³	4.90

最高回転速度は動バランスを考慮しておりません。
慣性モーメントおよび質量は、最大穴径時の値となります。

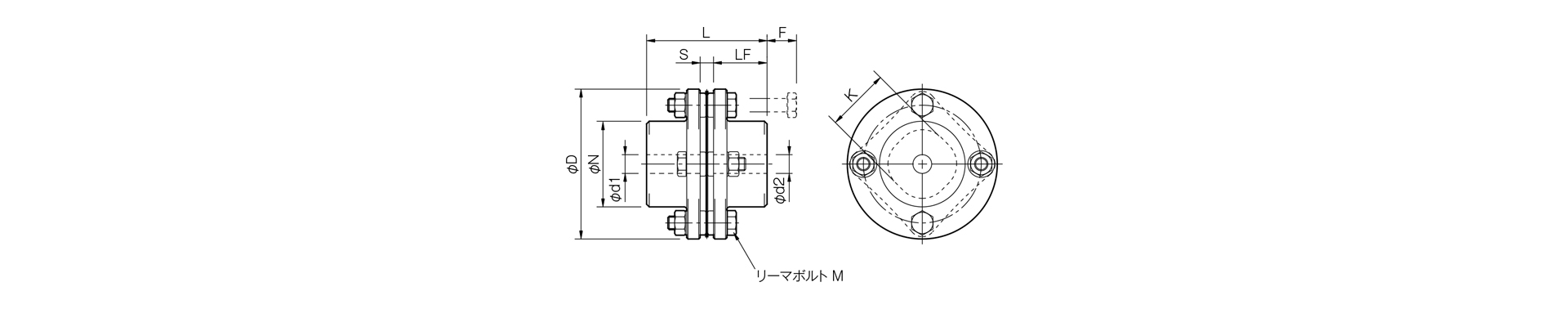

寸法

単位[mm]
型式	d1・d2		D	N	L	LF	S	F	K	M
型式	最小	最大	D	N	L	LF	S	F	K	M
SFS-05S-C	8	20	56	32	45	20	5	11	24	4-M5×22
SFS-06S-C	8	25	68	40	56	25	6	10	30	4-M6×25
SFS-08S-C	11	35	82	54	66	30	6	11	38	4-M6×29
SFS-09S-C	11	38	94	58	68	30	8	21	42	4-M8×36
SFS-10S-C	16	42	104	68	80	35	10	16	48	4-M8×36
SFS-12S-C	19	50	126	78	91	40	11	23	54	4-M10×45
SFS-14S-C	22	60	144	88	102	45	12	31	61	4-M12×54

下穴は、キリ穴となります。加工付きに関しては、標準穴加工規格を参照してください。
リーマボルトＭの呼びは数量-ねじの呼び×呼び長さです。

標準穴径

単位[mm]
型式	標準穴径　d1・d2
型式	8	9	10	11	12	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55	56	60
SFS-05S-C	●	●	●	●	●	●	●	●	●	●	●	●
SFS-06S-C	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFS-08S-C				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFS-09S-C				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFS-10S-C								●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFS-12S-C												●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFS-14S-C														●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

●印の入っている欄の穴径は標準穴径として対応しています。詳細は標準穴加工規格を参照してください。

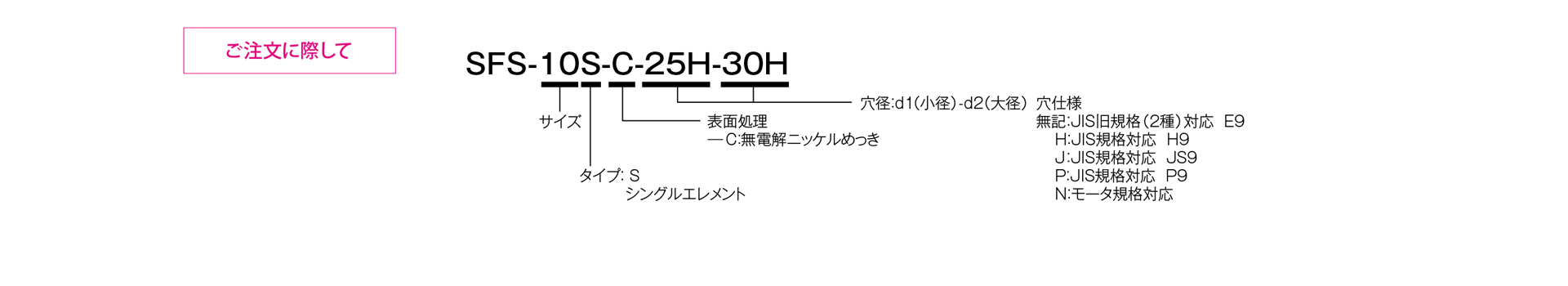

三木プーリのサーボフレックスシリーズSFSモデルSタイプ（無電解ニッケルめっき仕様）金属板ばねカップリング寸法図外形寸法および主要部寸法を示す寸法図

標準穴加工規格

単位[mm]
JIS旧規格 2種 JIS B 1301 1959対応					JIS新規格 H9 JIS B 1301 1996対応					JIS新規格 JS9 JIS B 1301 1996対応					JIS新規格 P9 JIS B 1301 1996対応					モータ規格 JIS C 4210 2001対応
穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）
穴径呼び	公差 H7, H8	公差 E9	－	－	穴径呼び	公差 H7, H8	公差 H9	－	－	穴径呼び	公差 H7, H8	公差 JS9	－	－	穴径呼び	公差 H7, H8	公差 P9	－	－	穴径呼び	公差G7，F7	公差H9	－	－
8	8＋0.0220	－	－	2-M4	8H	8＋0.0220	3＋0.0250	9.4＋0.30	2-M4	8J	8＋0.0220	3±0.0125	9.4＋0.30	2-M4	8P	8＋0.0220	3－0.006－0.031	9.4＋0.30	2-M4	－	－	－	－	－
9	9＋0.0220	－	－	2-M4	9H	9＋0.0220	3＋0.0250	10.4＋0.30	2-M4	9J	9＋0.0220	3±0.0125	10.4＋0.30	2-M4	9P	9＋0.0220	3－0.006－0.031	10.4＋0.30	2-M4	－	－	－	－	－
10	10＋0.0220	－	－	2-M4	10H	10＋0.0220	3＋0.0250	11.4＋0.30	2-M4	10J	10＋0.0220	3±0.0125	11.4＋0.30	2-M4	10P	10＋0.0220	3－0.006－0.031	11.4＋0.30	2-M4	－	－	－	－	－
11	11＋0.0180	－	－	2-M4	11H	11＋0.0180	4＋0.0300	12.8＋0.30	2-M4	11J	11＋0.0180	4±0.0150	12.8＋0.30	2-M4	11P	11＋0.0180	4－0.012－0.042	12.8＋0.30	2-M4	－	－	－	－	－
12	12＋0.0180	4＋0.050＋0.020	13.5＋0.30	2-M4	12H	12＋0.0180	4＋0.0300	13.8＋0.30	2-M4	12J	12＋0.0180	4±0.0150	13.8＋0.30	2-M4	12P	12＋0.0180	4－0.012－0.042	13.8＋0.30	2-M4	－	－	－	－	－
14	14＋0.0180	5＋0.050＋0.020	16.0＋0.30	2-M4	14H	14＋0.0180	5＋0.0300	16.3＋0.30	2-M4	14J	14＋0.0180	5±0.0150	16.3＋0.30	2-M4	14P	14＋0.0180	5－0.012－0.042	16.3＋0.30	2-M4	14N	14＋0.024＋0.006	5＋0.0300	16.3＋0.30	2-M4
15	15＋0.0180	5＋0.050＋0.020	17.0＋0.30	2-M4	15H	15＋0.0180	5＋0.0300	17.3＋0.30	2-M4	15J	15＋0.0180	5±0.0150	17.3＋0.30	2-M4	15P	15＋0.0180	5－0.012－0.042	17.3＋0.30	2-M4	－	－	－	－	－
16	16＋0.0180	5＋0.050＋0.020	18.0＋0.30	2-M4	16H	16＋0.0180	5＋0.0300	18.3＋0.30	2-M4	16J	16＋0.0180	5±0.0150	18.3＋0.30	2-M4	16P	16＋0.0180	5－0.012－0.042	18.3＋0.30	2-M4	－	－	－	－	－
17	17＋0.0180	5＋0.050＋0.020	19.0＋0.30	2-M4	17H	17＋0.0180	5＋0.0300	19.3＋0.30	2-M4	17J	17＋0.0180	5±0.0150	19.3＋0.30	2-M4	17P	17＋0.0180	5－0.012－0.042	19.3＋0.30	2-M4	－	－	－	－	－
18	18＋0.0180	5＋0.050＋0.020	20.0＋0.30	2-M4	18H	18＋0.0180	6＋0.0300	20.8＋0.30	2-M5	18J	18＋0.0180	6±0.0150	20.8＋0.30	2-M5	18P	18＋0.0180	6－0.012－0.042	20.8＋0.30	2-M5	－	－	－	－	－
19	19＋0.0210	5＋0.050＋0.020	21.0＋0.30	2-M4	19H	19＋0.0210	6＋0.0300	21.8＋0.30	2-M5	19J	19＋0.0210	6±0.0150	21.8＋0.30	2-M5	19P	19＋0.0210	6－0.012－0.042	21.8＋0.30	2-M5	19N	19＋0.028＋0.007	6＋0.0300	21.8＋0.30	2-M5
20	20＋0.0210	5＋0.050＋0.020	22.0＋0.30	2-M4	20H	20＋0.0210	6＋0.0300	22.8＋0.30	2-M5	20J	20＋0.0210	6±0.0150	22.8＋0.30	2-M5	20P	20＋0.0210	6－0.012－0.042	22.8＋0.30	2-M5	－	－	－	－	－
22	22＋0.0210	7＋0.061＋0.025	25.0＋0.30	2-M6	22H	22＋0.0210	6＋0.0300	24.8＋0.30	2-M5	22J	22＋0.0210	6±0.0150	24.8＋0.30	2-M5	22P	22＋0.0210	6－0.012－0.042	24.8＋0.30	2-M5	－	－	－	－	－
24	24＋0.0210	7＋0.061＋0.025	27.0＋0.30	2-M6	24H	24＋0.0210	8＋0.0360	27.3＋0.30	2-M6	24J	24＋0.0210	8±0.0180	27.3＋0.30	2-M6	24P	24＋0.0210	8－0.015－0.051	27.3＋0.30	2-M6	24N	24＋0.028＋0.007	8＋0.0360	27.3＋0.30	2-M6
25	25＋0.0210	7＋0.061＋0.025	28.0＋0.30	2-M6	25H	25＋0.0210	8＋0.0360	28.3＋0.30	2-M6	25J	25＋0.0210	8±0.0180	28.3＋0.30	2-M6	25P	25＋0.0210	8－0.015－0.051	28.3＋0.30	2-M6	－	－	－	－	－
28	28＋0.0210	7＋0.061＋0.025	31.0＋0.30	2-M6	28H	28＋0.0210	8＋0.0360	31.3＋0.30	2-M6	28J	28＋0.0210	8±0.0180	31.3＋0.30	2-M6	28P	28＋0.0210	8－0.015－0.051	31.3＋0.30	2-M6	28N	28＋0.028＋0.007	8＋0.0360	31.3＋0.30	2-M6
30	30＋0.0210	7＋0.061＋0.025	33.0＋0.30	2-M6	30H	30＋0.0210	8＋0.0360	33.3＋0.30	2-M6	30J	30＋0.0210	8±0.0180	33.3＋0.30	2-M6	30P	30＋0.0210	8－0.015－0.051	33.3＋0.30	2-M6	－	－	－	－	－
32	32＋0.0250	10＋0.061＋0.025	35.5＋0.30	2-M8	32H	32＋0.0250	10＋0.0360	35.3＋0.30	2-M8	32J	32＋0.0250	10±0.0180	35.3＋0.30	2-M8	32P	32＋0.0250	10－0.015－0.051	35.3＋0.30	2-M8	－	－	－	－	－
35	35＋0.0250	10＋0.061＋0.025	38.5＋0.30	2-M8	35H	35＋0.0250	10＋0.0360	38.3＋0.30	2-M8	35J	35＋0.0250	10±0.0180	38.3＋0.30	2-M8	35P	35＋0.0250	10－0.015－0.051	38.3＋0.30	2-M8	－	－	－	－	－
38	38＋0.0250	10＋0.061＋0.025	41.5＋0.30	2-M8	38H	38＋0.0250	10＋0.0360	41.3＋0.30	2-M8	38J	38＋0.0250	10±0.0180	41.3＋0.30	2-M8	38P	38＋0.0250	10－0.015－0.051	41.3＋0.30	2-M8	38N	38＋0.050＋0.025	10＋0.0360	41.3＋0.30	2-M8
40	40＋0.0250	10＋0.061＋0.025	43.5＋0.30	2-M8	40H	40＋0.0250	12＋0.0430	43.3＋0.30	2-M8	40J	40＋0.0250	12±0.0215	43.3＋0.30	2-M8	40P	40＋0.0250	12－0.018－0.061	43.3＋0.30	2-M8	－	－	－	－	－
42	42＋0.0250	12＋0.075＋0.032	45.5＋0.30	2-M8	42H	42＋0.0250	12＋0.0430	45.3＋0.30	2-M8	42J	42＋0.0250	12±0.0215	45.3＋0.30	2-M8	42P	42＋0.0250	12－0.018－0.061	45.3＋0.30	2-M8	42N	42＋0.050＋0.025	12＋0.0430	45.3＋0.30	2-M8
45	45＋0.0250	12＋0.075＋0.032	48.5＋0.30	2-M8	45H	45＋0.0250	14＋0.0430	48.8＋0.30	2-M10	45J	45＋0.0250	14±0.0215	48.8＋0.30	2-M10	45P	45＋0.0250	14－0.018－0.061	48.8＋0.30	2-M10	－	－	－	－	－
48	48＋0.0250	12＋0.075＋0.032	51.5＋0.30	2-M8	48H	48＋0.0250	14＋0.0430	51.8＋0.30	2-M10	48J	48＋0.0250	14±0.0215	51.8＋0.30	2-M10	48P	48＋0.0250	14－0.018－0.061	51.8＋0.30	2-M10	48N	48＋0.050＋0.025	14＋0.0430	51.8＋0.30	2-M10
50	50＋0.0250	12＋0.075＋0.032	53.5＋0.30	2-M8	50H	50＋0.0250	14＋0.0430	53.8＋0.30	2-M10	50J	50＋0.0250	14±0.0215	53.8＋0.30	2-M10	50P	50＋0.0250	14－0.018－0.061	53.8＋0.30	2-M10	－	－	－	－	－
55	55＋0.0300	15＋0.075＋0.032	60.0＋0.30	2-M10	55H	55＋0.0300	16＋0.0430	59.3＋0.30	2-M10	55J	55＋0.0300	16±0.0215	59.3＋0.30	2-M10	55P	55＋0.0300	16－0.018－0.061	59.3＋0.30	2-M10	55N	55＋0.060＋0.030	16＋0.0430	59.3＋0.30	2-M10
56	56＋0.0300	15＋0.075＋0.032	61.0＋0.30	2-M10	56H	56＋0.0300	16＋0.0430	60.3＋0.30	2-M10	56J	56＋0.0300	16±0.0215	60.3＋0.30	2-M10	56P	56＋0.0300	16－0.018－0.061	60.3＋0.30	2-M10	－	－	－	－	－
60	60＋0.0300	15＋0.075＋0.032	65.0＋0.30	2-M10	60H	60＋0.0300	18＋0.0430	64.4＋0.30	2-M10	60J	60＋0.0300	18±0.0215	64.4＋0.30	2-M10	60P	60＋0.0300	18－0.018－0.061	64.4＋0.30	2-M10	60N	60＋0.060＋0.030	18＋0.0430	64.4＋0.30	2-M10

止めねじとキー溝の位置は同一平面上にはなりません。
止めねじは製品に付属します。
キー溝加工の位置精度は目視です。
キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
表記以外の穴加工の規格寸法につきましては、巻末の技術資料を参照ください。

止めねじの位置

単位[mm]
型式	端面からの位置
SFS-05	7
SFS-06	9
SFS-08	10
SFS-09	10
SFS-10	12
SFS-12	12
SFS-14	15
