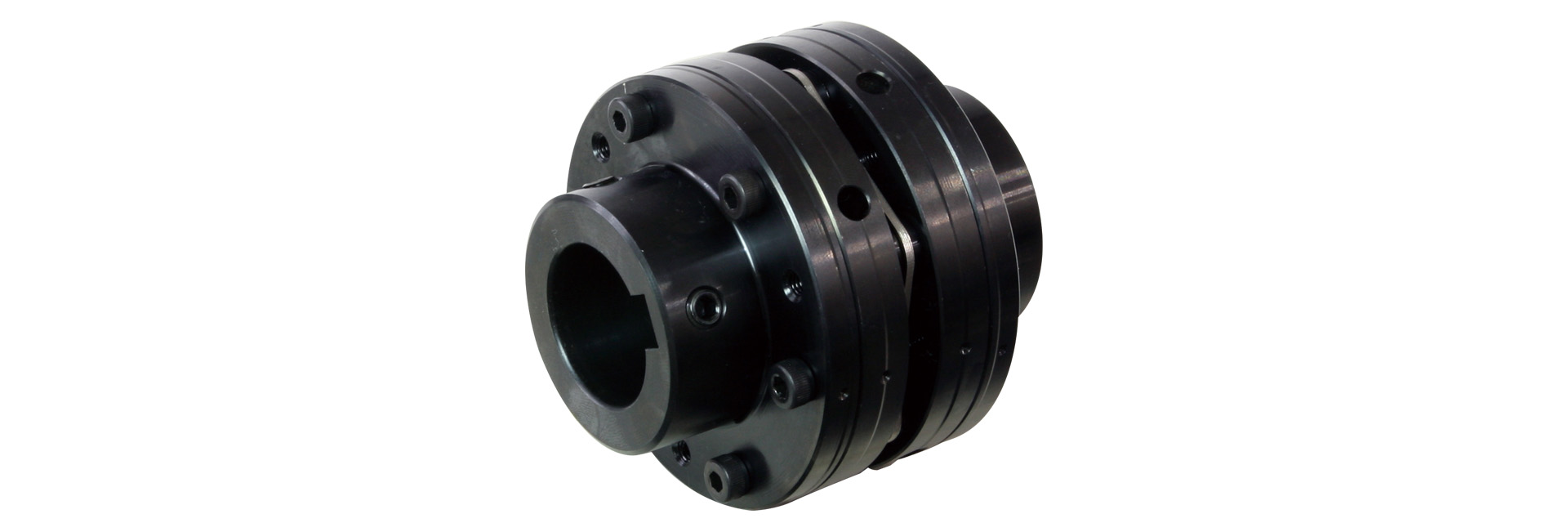

本体材質にスチールを採用した板ばねカップリングで、軸への取り付け部分であるフランジとカップリングユニットが分離できるカップリングです。高精度な組み立てが容易になるだけでなく、メンテナンス時に主・従動軸を移動させずにドロップアウトできるカップリングです。剛性の高いシングルエレメントです。

SFU-□SS（キー）タイプ

【仕様】

型式	許容トルク［N･m］	許容誤差			最高回転速度［min^-1］	ねじりばね定数［N･m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg･m²］	質量［kg］
型式	許容トルク［N･m］	偏心［mm］	偏角［゜］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N･m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg･m²］	質量［kg］
SFU-070SS-100N	100	0.02	1	±0.5	18000	240000	484	0.53×10^－3	0.86
SFU-080SS-200N	200	0.02	1	±0.5	17000	310000	546	1.26×10^－3	1.52
SFU-090SS-300N	300	0.02	1	±0.6	15000	520000	321	2.01×10^－3	1.90
SFU-100SS-450N	450	0.02	1	±0.65	13000	740000	540	3.88×10^－3	3.01
SFU-120SS-600N	600	0.02	1	±0.8	11000	970000	360	8.17×10^－3	4.31
SFU-140SS-1000N	1000	0.02	1	±1.0	9500	1400000	64	18.43×10^－3	6.93

最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント単体での値になります。
慣性モーメントおよび質量は、最大穴径時の値となります。

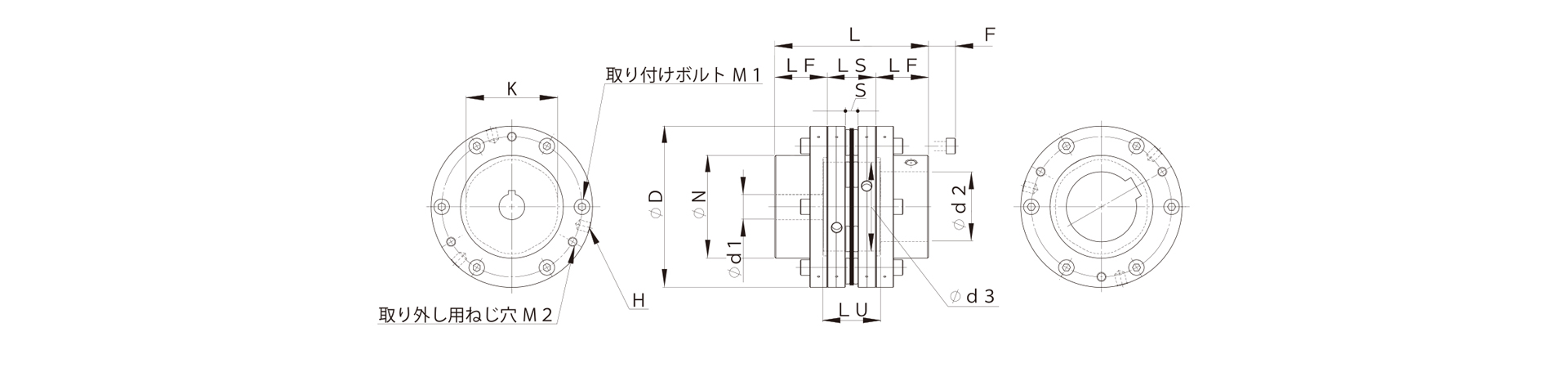

【寸法】

単位 [mm]
型式	d1・ｄ2		D	N	L	LM	LS	LF	S	F	ｄ3	K	Ｍ1数量-呼び	M1締め付けトルク[N･m]
型式	最小	最大	D	N	L	LM	LS	LF	S	F	ｄ3	K	Ｍ1数量-呼び	M1締め付けトルク[N･m]
SFU-070SS-100N	8	25	68	40	69.9	28.7	23.9	23	5.9	1	36	38	6-M4	3.4
SFU-080SS-200N	11	35	78	54	82.7	36.5	30.7	26	7.7	5	38	42	6-M6	14
SFU-090SS-300N	11	38	88	58	90.3	37.3	30.3	30	8.3	2	48	50	6-M6	14
SFU-100SS-450N	16	42	98	68	106.2	43.2	36.2	35	10.2	0	50	56	6-M8	34
SFU-120SS-600N	19	50	118	78	112.2	43.2	36.2	38	10.2	1	66	68	6-M8	34
SFU-140SS-1000N	22	60	138	88	131.6	48.6	41.6	45	10.6	8	76	78	6-M8	34

ボルトM1の呼びは数量-ねじの呼びで、数量は片側フランジの数量です。

【標準穴径】

型式	呼び	標準穴径　d1・d2［mm］
型式	呼び	8	9	10	11	12	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55	56	60
SFU-070SS-□-□-100N	d1	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-070SS-□-□-100N	d2	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-080SS-□-□-200N	d1				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-080SS-□-□-200N	d2				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-090SS-□-□-300N	d1				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-090SS-□-□-300N	d2				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-100SS-□-□-450N	d1								●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-100SS-□-□-450N	d2								●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-120SS-□-□-600N	d1											●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-120SS-□-□-600N	d2											●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-140SS-□-□-1000N	d1													●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFU-140SS-□-□-1000N	d2													●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

●印の入っている欄の穴径は標準穴径として対応しています。詳細は標準穴加工規格を参照してください。

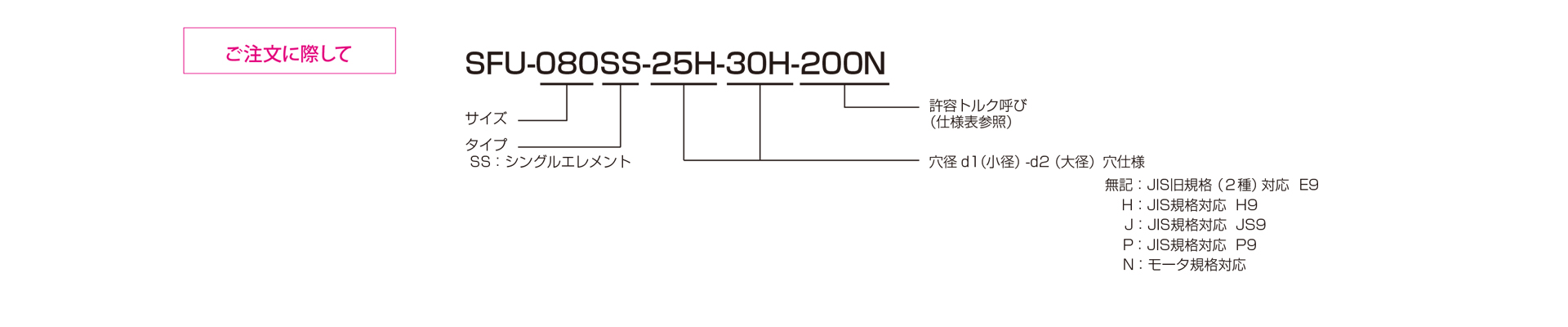

三木プーリのサーボフレックスシリーズSFUモデル SSタイプ金属板ばねカップリングご注文時の型式構成説明図

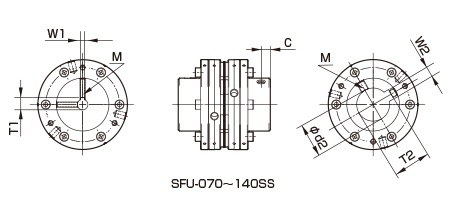

【標準穴加工規格】

単位 [mm]
旧JIS（2 種）規格対応					新JIS（H9）規格対応					新JIS（JS 9）規格対応					新JIS（P9）規格対応	新規格モータ対応
穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）
穴径呼び	H7，H8	E9	＋0.3 0	－	穴径呼び	H7，H8	H9	＋0.3 0	－	穴径呼び	H7，H8	JS9	＋0.3 0	－	穴径呼び	穴径呼び	G7，F7	H9	＋0.3 0	－
8	8＋0.0220	－	－	2－M4	8H	8＋0.0220	3＋0.0250	9.4	2－M4	8J	8＋0.0220	3±0.0125	9.4	2－M4	8P	－	－	－	－	－
9	9＋0.0220	－	－	2－M4	9H	9＋0.0220	3＋0.0250	10.4	2－M4	9J	9＋0.0220	3±0.0125	10.4	2－M4	9P	－	－	－	－	－
10	10＋0.0220	－	－	2－M4	10H	10＋0.0220	3＋0.0250	11.4	2－M4	10J	10＋0.0220	3±0.0125	11.4	2－M4	10P	－	－	－	－	－
11	11＋0.0180	－	－	2－M4	11H	11＋0.0180	4＋0.0300	12.8	2－M4	11J	11＋0.0180	4±0.0150	12.8	2－M4	11P	－	－	－	－	－
12	12＋0.0180	4＋0.050＋0.020	13.5	2－M4	12H	12＋0.0180	4＋0.0300	13.8	2－M4	12J	12＋0.0180	4±0.0150	13.8	2－M4	12P	－	－	－	－	－
14	14＋0.0180	5＋0.050＋0.020	16.0	2－M4	14H	14＋0.0180	5＋0.0300	16.3	2－M4	14J	14＋0.0180	5±0.0150	16.3	2－M4	14P	14N	14＋0.024＋0.006	5＋0.0300	16.3	2－M4
15	15＋0.0180	5＋0.050＋0.020	17.0	2－M4	15H	15＋0.0180	5＋0.0300	17.3	2－M4	15J	15＋0.0180	5±0.0150	17.3	2－M4	15P	－	－	－	－	－
16	16＋0.0180	5＋0.050＋0.020	18.0	2－M4	16H	16＋0.0180	5＋0.0300	18.3	2－M4	16J	16＋0.0180	5±0.0150	18.3	2－M4	16P	－	－	－	－	－
17	17＋0.0180	5＋0.050＋0.020	19.0	2－M4	17H	17＋0.0180	5＋0.0300	19.3	2－M4	17J	17＋0.0180	5±0.0150	19.3	2－M4	17P	－	－	－	－	－
18	18＋0.0180	5＋0.050＋0.020	20.0	2－M4	18H	18＋0.0180	6＋0.0300	20.8	2－M5	18J	18＋0.0180	6±0.0150	20.8	2－M5	18P	－	－	－	－	－
19	19＋0.0210	5＋0.050＋0.020	21.0	2－M4	19H	19＋0.0210	6＋0.0300	21.8	2－M5	19J	19＋0.0210	6±0.0150	21.8	2－M5	19P	19N	19＋0.028＋0.007	6＋0.0300	21.8	2－M5
20	20＋0.0210	5＋0.050＋0.020	22.0	2－M4	20H	20＋0.0210	6＋0.0300	22.8	2－M5	20J	20＋0.0210	6±0.0150	22.8	2－M5	20P	－	－	－	－	－
22	22＋0.0210	7＋0.061＋0.025	25.0	2－M6	22H	22＋0.0210	6＋0.0300	24.8	2－M5	22J	22＋0.0210	6±0.0150	24.8	2－M5	22P	－	－	－	－	－
24	24＋0.0210	7＋0.061＋0.025	27.0	2－M6	24H	24＋0.0210	8＋0.0360	27.3	2－M6	24J	24＋0.0210	8±0.0180	27.3	2－M6	24P	24N	24＋0.028＋0.007	8＋0.0360	27.3	2－M6
25	25＋0.0210	7＋0.061＋0.025	28.0	2－M6	25H	25＋0.0210	8＋0.0360	28.3	2－M6	25J	25＋0.0210	8±0.0180	28.3	2－M6	25P	－	－	－	－	－
28	28＋0.0210	7＋0.061＋0.025	31.0	2－M6	28H	28＋0.0210	8＋0.0360	31.3	2－M6	28J	28＋0.0210	8±0.0180	31.3	2－M6	28P	28N	28＋0.028＋0.007	8＋0.0360	31.3	2－M6
30	30＋0.0210	7＋0.061＋0.025	33.0	2－M6	30H	30＋0.0210	8＋0.0360	33.3	2－M6	30J	30＋0.0210	8±0.0180	33.3	2－M6	30P	－	－	－	－	－
32	32＋0.0250	10＋0.061＋0.025	35.5	2－M8	32H	32＋0.0250	10＋0.0360	35.3	2－M8	32J	32＋0.0250	10±0.0180	35.3	2－M8	32P	－	－	－	－	－
35	35＋0.0250	10＋0.061＋0.025	38.5	2－M8	35H	35＋0.0250	10＋0.0360	38.3	2－M8	35J	35＋0.0250	10±0.0180	38.3	2－M8	35P	－	－	－	－	－
38	38＋0.0250	10＋0.061＋0.025	41.5	2－M8	38H	38＋0.0250	10＋0.0360	41.3	2－M8	38J	38＋0.0250	10±0.0180	41.3	2－M8	38P	38N	38＋0.050＋0.025	10＋0.0360	41.3	2－M8
40	40＋0.0250	10＋0.061＋0.025	43.5	2－M8	40H	40＋0.0250	12＋0.0430	43.3	2－M8	40J	40＋0.0250	12±0.0215	43.3	2－M8	40P	－	－	－	－	－
42	42＋0.0250	12＋0.075＋0.032	45.5	2－M8	42H	42＋0.0250	12＋0.0430	45.3	2－M8	42J	42＋0.0250	12±0.0215	45.3	2－M8	42P	42N	42＋0.050＋0.025	12＋0.0430	45.3	2－M8
45	45＋0.0250	12＋0.075＋0.032	48.5	2－M8	45H	45＋0.0250	14＋0.0430	48.8	2－M10	45J	45＋0.0250	14±0.0215	48.8	2－M10	45P	－	－	－	－	－
48	48＋0.0250	12＋0.075＋0.032	51.5	2－M8	48H	48＋0.0250	14＋0.0430	51.8	2－M10	48J	48＋0.0250	14±0.0215	51.8	2－M10	48P	48N	48＋0.050＋0.025	14＋0.0430	51.8	2－M10
50	50＋0.0250	12＋0.075＋0.032	53.5	2－M8	50H	50＋0.0250	14＋0.0430	53.8	2－M10	50J	50＋0.0250	14±0.0215	53.8	2－M10	50P	－	－	－	－	－
55	55＋0.0300	15＋0.075＋0.032	60.0	2－M10	55H	55＋0.0300	16＋0.0430	59.3	2－M10	55J	55＋0.0300	16±0.0215	59.3	2－M10	55P	55N	55＋0.060＋0.030	16＋0.0430	59.3	2－M10
56	56＋0.0300	15＋0.075＋0.032	61.0	2－M10	56H	56＋0.0300	16＋0.0430	60.3	2－M10	56J	56＋0.0300	16±0.0215	60.3	2－M10	56P	－	－	－	－	－
60	60＋0.0300	15＋0.075＋0.032	65.0	2－M10	60H	60＋0.0300	18＋0.0430	64.4	2－M10	60J	60＋0.0300	18±0.0215	64.4	2－M10	60P	60N	60＋0.060＋0.030	18＋0.0430	64.4	2－M10

【止めねじの位置】

型式	止めねじの端面からの距離［mm］
SFU-070	7
SFU-080	8
SFU-090	9
SFU-100	12
SFU-120	12
SFU-140	15

止めねじとキー溝の位置は同一平面上にはなりません。　※止めねじは製品に付属します。
キー溝加工の位置精度は目視です。　※キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
