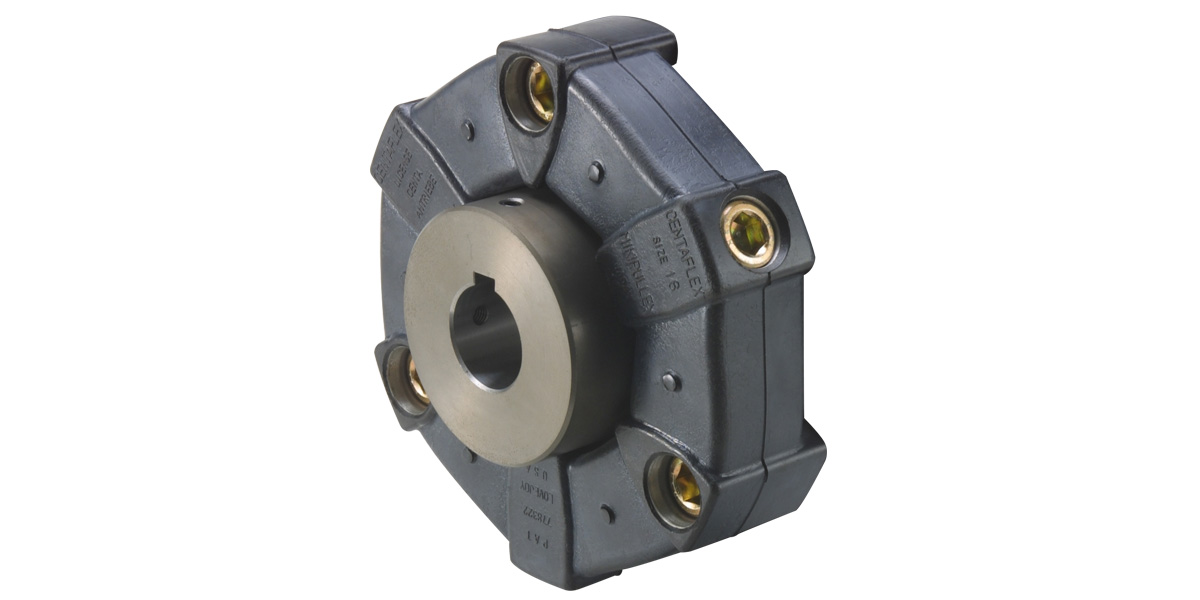

CF-A［O1］ボルト取り付けタイプ

予備圧縮されたゴムによって動力を伝達。振動・衝撃の吸収にすぐれ、機械装置の騒音も減少します。弾性体のゴム部分は、多角形のゴムとその頂点にインサートされたアルミインサートから構成されています。ゴム体に円筒ハブと取り付け用のボルト、スプリングピンを一緒に提供します。

【仕様】

型式	トルク			許容誤差			最高回転速度［min^－1］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
型式	常用［N・m］	最大［N・m］	許容変動［N・m/10Hz］	偏心 [mm]	偏角［°］	軸方向 [mm]	最高回転速度［min^－1］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
CF-A-001-O1-1360	10	25	±4	0.5	3	±2	10000	1.47×10²	5.8×10^－5	0.3
CF-A-002-O1-1360	20	50	±8	1	3	±3	8000	2.92×10²	2.5×10^－4	0.5
CF-A-004-O1-1360	40	100	±16	1	3	±3	7000	7.59×10²	5.4×10^－4	0.6
CF-A-008-O1-1360	80	200	±32	1	3	±4	6500	1.44×10³	1.6×10^－3	1.3
CF-A-012-O1-1360	120	300	±48	2	3	±4	6500	4.38×10³	1.8×10^－3	1.3
CF-A-016-O1-1360	160	400	±64	1.5	3	±5	6000	3.28×10³	4.3×10^－3	2.3
CF-A-022-O1-1360	220	550	±88	1.5	3	±5	6000	8.26×10³	4.8×10^－3	2.4
CF-A-025-O1-1360	250	630	±100	2	3	±5	5000	4.12×10³	8.5×10^－3	3.6
CF-A-028-O1-1360	350	880	±140	2	3	±5	5000	1.05×10⁴	9.6×10^－3	3.8
CF-A-030-O1-1360	400	1000	±160	3	3	±5	4000	6.40×10³	2.1×10^－2	6.0
CF-A-050-O1-1360	600	1500	±240	2	3	±5	4000	1.48×10⁴	2.3×10^－2	6.3
CF-A-080-O1-1360	800	2000	±320	2	3	±4	4000	2.17×10⁴	2.6×10^－2	7.6
CF-A-090-O1-1360	900	2250	±360	3	3	±5	3600	1.37×10⁴	6.7×10^－2	11.8
CF-A-140-O1-1360	1400	3500	±560	2	3	±5	3600	2.90×10⁴	7.4×10^－2	12.6
CF-A-200-O1-1360	2000	5000	±800	2	3	±5	3200	6.08×10⁴	0.14	17.8
CF-A-250-O1-1360	3000	8750	±1250	2	3	±5	3000	8.28×10⁴	0.24	24.5
CF-A-400-O1-1360	5000	12500	±2000	2	3	±5	2800	1.25×10⁵	0.44	37.6

最高回転速度は動バランスを考慮しておりません。
動的ねじりばね定数は、おおよそ、静的ねじりばね定数×1.3と考えてください。
慣性モーメントおよび質量は、円筒ハブとフランジハブが下穴の場合の値です。

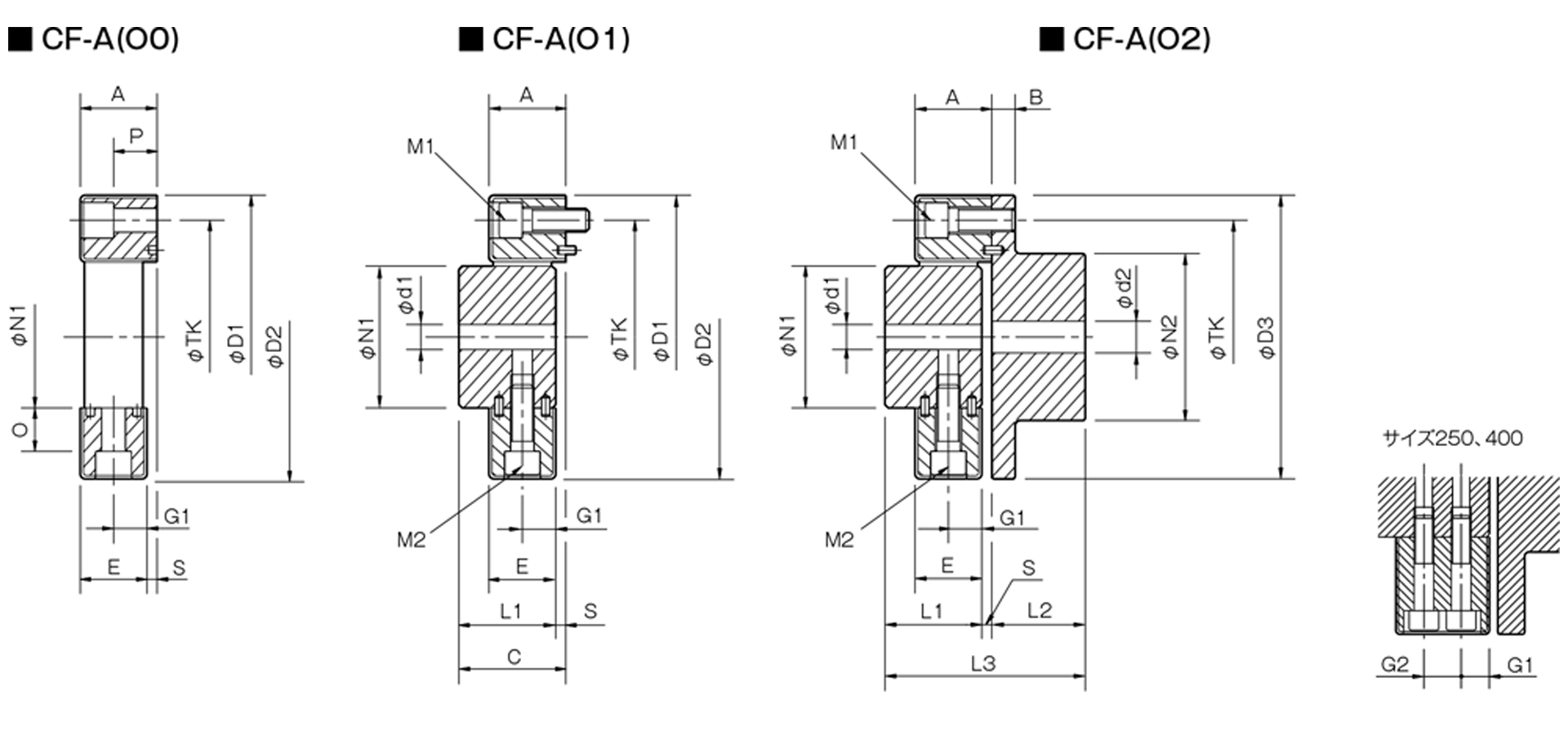

【寸法】

単位 [mm]
型式	d1			d2			D1	D2	D3	N1	N2	L1	L2	L3	A	B	C	E	G1	G2	O	P	S	TK	M1	M2
型式	下穴	最小	最大	下穴	最小	最大	D1	D2	D3	N1	N2	L1	L2	L3	A	B	C	E	G1	G2	O	P	S	TK	M1	M2
CF-A-001	8	9	19	8	9	22	57	56	56	30	36	32	24	58	24	7	34	22	11	-	5	18	2	44	2-M6	2-M6
CF-A-002	10	11	28	9	10	30	86	85	85	40	45	30	28	62	24	8	34	20	10	-	14	12	4	68	2-M8	2-M8
CF-A-004	12	14	30	11	12	36	100	97	100	45	55	34	30	68	28	8	38	24	12	-	18.3	17	4	80	3-M8	3-M8
CF-A-008	12	14	38	15	16	46	122	120	120	60	70	40	42	86	32	10	44	28	14	-	20.5	20.5	4	100	3-M10	3-M10
CF-A-012	12	14	38	15	16	46	122	120	120	60	70	40	42	86	32	10	44	28	14	-	20.5	20.5	4	100	4-M10	4-M10
CF-A-016	15	16	48	19	20	56	150	150	150	70	85	52	50	108	42	12	58	36	18	-	25	23.5	6	125	3-M12	3-M12
CF-A-022	15	16	48	19	20	56	150	150	150	70	85	52	50	108	42	12	58	36	18	-	25	23.5	6	125	4-M12	4-M12
CF-A-025	15	16	55	19	20	65	170	170	170	85	100	58	56	120	46	14	64	40	20	-	26	26	6	140	3-M14	3-M14
CF-A-028	15	16	55	19	20	65	170	170	170	85	100	58	56	120	46	14	64	40	20	-	26	26	6	140	4-M14	4-M14
CF-A-030	20	22	65	28	30	80	200	200	200	100	120	68	66	142	58	16	76	50	25	-	33	34.5	8	165	3-M16	3-M16
CF-A-050	20	22	65	28	30	80	200	200	200	100	120	68	66	142	58	16	76	50	25	-	33	34.5	8	165	4-M16	4-M16
CF-A-080	20	22	65	28	30	80	205	205	200	100	120	80	66	150	65	16	84	61	30.5	-	33	34.5	4	165	4-M16	4-M16
CF-A-090	30	32	85	30	32	95	260	260	260	125	140	84	80	172	70	19	92	62	31	-	46	45	8	215	3-M20	3-M20
CF-A-140	30	32	85	30	32	95	260	260	260	125	140	84	80	172	70	19	92	62	31	-	46	45	8	215	4-M20	4-M20
CF-A-200	35	38	105	35	38	110	300	300	300	145	160	94	90	192	80	19	102	72	36	-	46	45	8	250	4-M20	4-M20
CF-A-250	40	42	115	40	42	120	340	340	340	160	180	100	100	208	85	19	108	77	22.5	32	60	60	8	280	4-M20	8-M20
CF-A-400	40	42	115	40	42	130	370	370	370	170	200	125	125	260	105	29	135	95	28.5	38	70.5	67	10	300	4-M24	8-M20

下穴は、キリ穴となります。d1・d2の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
上表の値はゴム体組み立て時の寸法となりますので、ゴム体組み立て前のN1、TK、D1、D2寸法は上表の値と異なります。
TK寸法はフランジハブまたは相手取り付け部のボルト取り付けピッチ径となります。
ボルトM1･M2の呼びは数量-ねじの呼びです。
CF-A-400で六角穴付きボルトを使用される際には、ゴム体に付属の特殊平座金が必要となります。

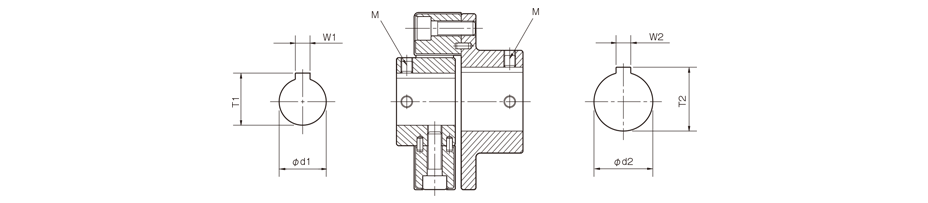

【標準穴加工規格】

単位 [mm]
JIS 旧規格2 種 JIS B 1301 1959 対応					JIS 新規格 H9 JIS B 1301 1996 対応					モータ規格 JIS C 4210 2001 対応
穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）
公差	H7, H8	E9	—	—	公差	H7	H9	—	—	公差	G7, F7	H9	—	—
9	9＋0.0220	—	—	2-M4	—	—	—	—	—	—	—	—	—	—
10	10＋0.0220	—	—	2-M4	—	—	—	—	—	—	—	—	—	—
11	11＋0.0180	—	—	2-M4	—	—	—	—	—	—	—	—	—	—
12	12＋0.0180	4＋0.050＋0.020	13.5＋0.30	2-M4	12H	12＋0.0180	4＋0.0300	13.8＋0.30	2-M4	—	—	—	—	—
14	14＋0.0180	5＋0.050＋0.020	16.0＋0.30	2-M4	14H	14＋0.0180	5＋0.0300	16.3＋0.30	2-M4	14N	14＋0.024＋0.006	5＋0.0300	16.3＋0.30	2-M4
15	15＋0.0180	5＋0.050＋0.020	17.0＋0.30	2-M4	15H	15＋0.0180	5＋0.0300	17.3＋0.30	2-M4	—	—	—	—	—
16	16＋0.0180	5＋0.050＋0.020	18.0＋0.30	2-M4	16H	16＋0.0180	5＋0.0300	18.3＋0.30	2-M4	—	—	—	—	—
17	17＋0.0180	5＋0.050＋0.020	19.0＋0.30	2-M4	17H	17＋0.0180	5＋0.0300	19.3＋0.30	2-M4	—	—	—	—	—
18	18＋0.0180	5＋0.050＋0.020	20.0＋0.30	2-M4	18H	18＋0.0180	6＋0.0300	20.8＋0.30	2-M5	—	—	—	—	—
19	19＋0.0210	5＋0.050＋0.020	21.0＋0.30	2-M4	19H	19＋0.0210	6＋0.0300	21.8＋0.30	2-M5	19N	19＋0.028＋0.007	6＋0.0300	21.8＋0.30	2-M5
20	20＋0.0210	5＋0.050＋0.020	22.0＋0.30	2-M4	20H	20＋0.0210	6＋0.0300	22.8＋0.30	2-M5	—	—	—	—	—
22	22＋0.0210	7＋0.061＋0.025	25.0＋0.30	2-M6	22H	22＋0.0210	6＋0.0300	24.8＋0.30	2-M5	—	—	—	—	—
24	24＋0.0210	7＋0.061＋0.025	27.0＋0.30	2-M6	24H	24＋0.0210	8＋0.0360	27.3＋0.30	2-M6	24N	24＋0.028＋0.007	8＋0.0360	27.3＋0.30	2-M6
25	25＋0.0210	7＋0.061＋0.025	28.0＋0.30	2-M6	25H	25＋0.0210	8＋0.0360	28.3＋0.30	2-M6	—	—	—	—	—
28	28＋0.0210	7＋0.061＋0.025	31.0＋0.30	2-M6	28H	28＋0.0210	8＋0.0360	31.3＋0.30	2-M6	28N	28＋0.028＋0.007	8＋0.0360	31.3＋0.30	2-M6
30	30＋0.0210	7＋0.061＋0.025	33.0＋0.30	2-M6	30H	30＋0.0210	8＋0.0360	33.3＋0.30	2-M6	—	—	—	—	—
32	32＋0.0250	10＋0.061＋0.025	35.5＋0.30	2-M8	32H	32＋0.0250	10＋0.0360	35.3＋0.30	2-M8	—	—	—	—	—
35	35＋0.0250	10＋0.061＋0.025	38.5＋0.30	2-M8	35H	35＋0.0250	10＋0.0360	38.3＋0.30	2-M8	—	—	—	—	—
38	38＋0.0250	10＋0.061＋0.025	41.5＋0.30	2-M8	38H	38＋0.0250	10＋0.0360	41.3＋0.30	2-M8	38N	38＋0.050＋0.025	10＋0.0360	41.3＋0.30	2-M8
40	40＋0.0250	10＋0.061＋0.025	43.5＋0.30	2-M8	40H	40＋0.0250	12＋0.0430	43.3＋0.30	2-M8	—	—	—	—	—
42	42＋0.0250	12＋0.075＋0.032	45.5＋0.30	2-M8	42H	42＋0.0250	12＋0.0430	45.3＋0.30	2-M8	42N	42＋0.050＋0.025	12＋0.0430	45.3＋0.30	2-M8
45	45＋0.0250	12＋0.075＋0.032	48.5＋0.30	2-M8	45H	45＋0.0250	14＋0.0430	48.8＋0.30	2-M10	—	—	—	—	—
48	48＋0.0250	12＋0.075＋0.032	51.5＋0.30	2-M8	48H	48＋0.0250	14＋0.0430	51.8＋0.30	2-M10	48N	48＋0.050＋0.025	14＋0.0430	51.8＋0.30	2-M10
50	50＋0.0250	12＋0.075＋0.032	53.5＋0.30	2-M8	50H	50＋0.0250	14＋0.0430	53.8＋0.30	2-M10	—	—	—	—	—
55	55＋0.0300	15＋0.075＋0.032	60.0＋0.30	2-M10	55H	55＋0.0300	16＋0.0430	59.3＋0.30	2-M10	55N	55＋0.060＋0.030	16＋0.0430	59.3＋0.30	2-M10
56	56＋0.0300	15＋0.075＋0.032	61.0＋0.30	2-M10	56H	56＋0.0300	16＋0.0430	60.3＋0.30	2-M10	—	—	—	—	—
60	60＋0.0300	15＋0.075＋0.032	65.0＋0.30	2-M10	60H	60＋0.0300	18＋0.0430	64.4＋0.30	2-M10	60N	60＋0.060＋0.030	18＋0.0430	64.4＋0.30	2-M10
63	63＋0.0300	18＋0.075＋0.032	69.0＋0.30	2-M10	63H	63＋0.0300	18＋0.0430	67.4＋0.30	2-M10	—	—	—	—	—
65	65＋0.0300	18＋0.075＋0.032	71.0＋0.30	2-M10	65H	65＋0.0300	18＋0.0430	69.4＋0.30	2-M10	65N	65＋0.060＋0.030	18＋0.0430	69.4＋0.30	2-M10

φ11 以下の規格は、すべてJIS 旧規格欄と同じ内容となります。
止めねじとキー溝の位置は同一平面上にはなりません。
止めねじは製品に付属します。
キー溝加工の位置精度は目視です。
キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
表記以外の穴加工の規格寸法につきましては、技術資料を参照ください。
スプライン加工も可能です。お問い合わせください。

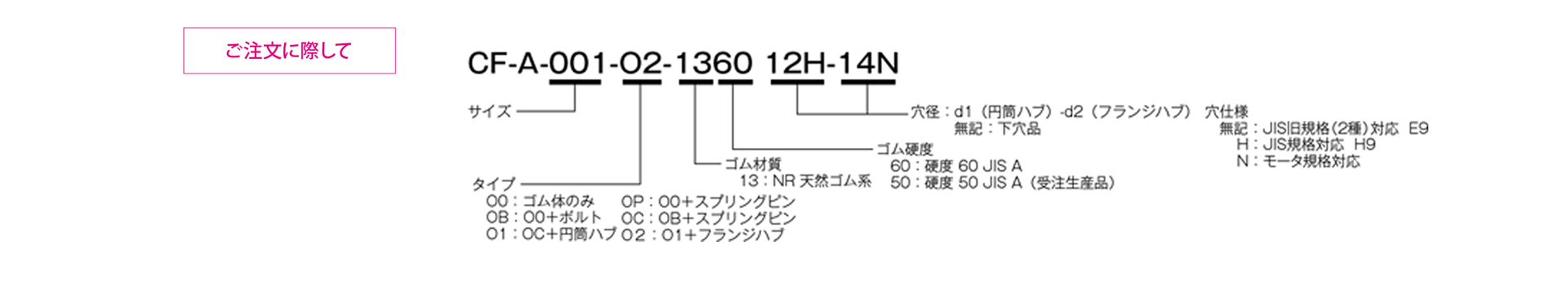

三木プーリのセンタフレックスCF-Aモデル O1タイプゴム・樹脂カップリングご注文時の型式構成説明図

【止めねじの位置(円筒ハブ)】

単位 [mm]
円筒ハブ側カップリングサイズ	端面からの位置[mm]
001	6
002・004	6
008・012	7
016・022・025・028	10
030・050・080	11
090・140	13
200・250・400	13
