センタフレックス CF-Aモデル

弾性に富んだゴムによって動力を伝達。振動・衝撃の吸収にすぐれています。この弾性体を円筒ハブとフランジハブにそれぞれ半径方向、軸方向にボルトで結合することで、ゴム体を介した動力伝達が実現します。特に半径方向へのボルト結合は、予備圧縮構造となりフレキシブル性の高い動力伝達を可能とします。

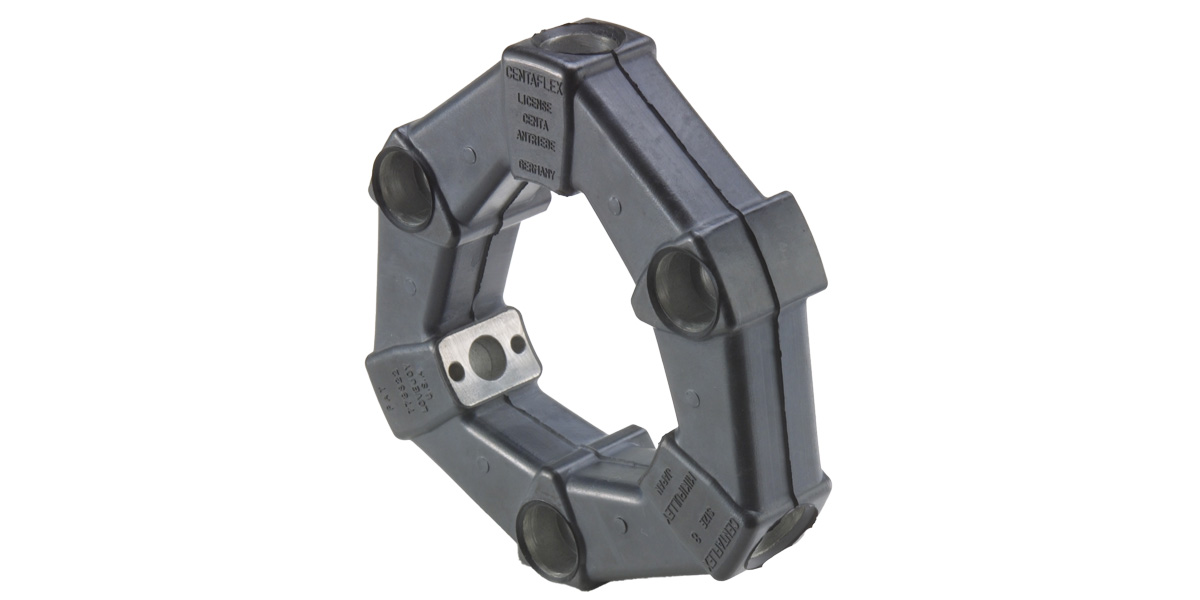

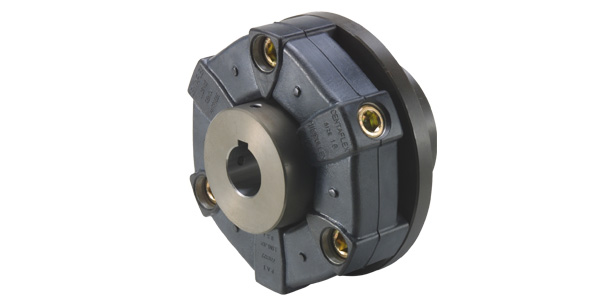

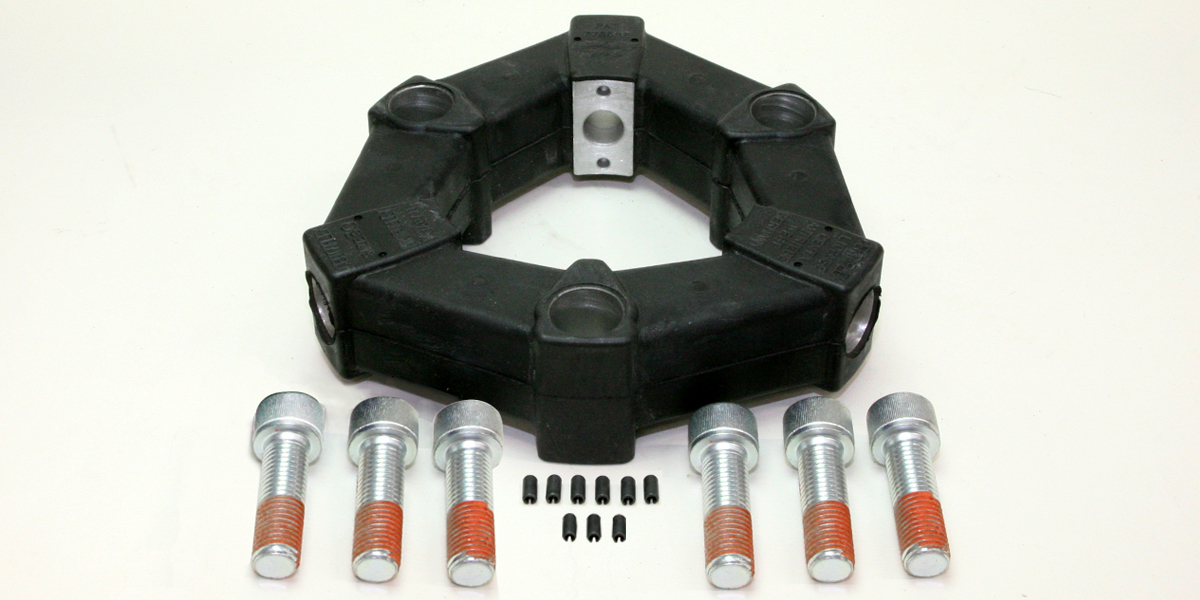

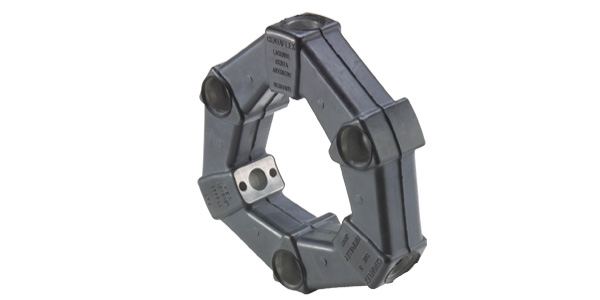

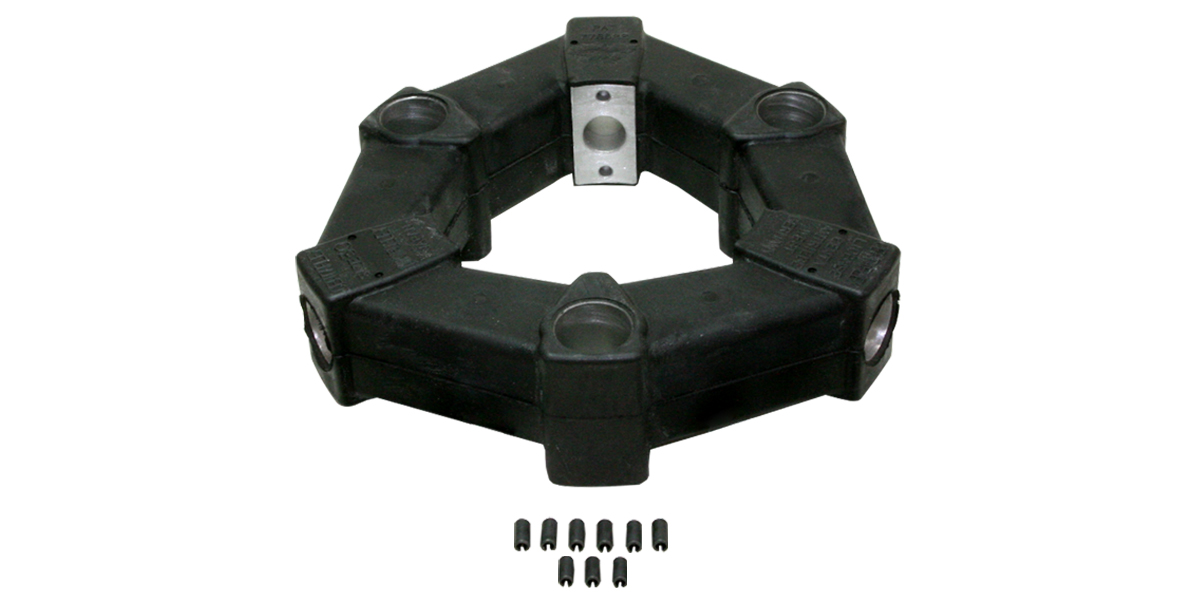

	CF-A［O2］ボルト取り付けタイプ	CF-A［O1］ボルト取り付けタイプ	CF-A［OC］ボルト取り付けタイプ	CF-A［OB］ボルト取り付けタイプ	CF-A［OP］ボルト取り付けタイプ	CF-A［O0］ボルト取り付けタイプ
画像

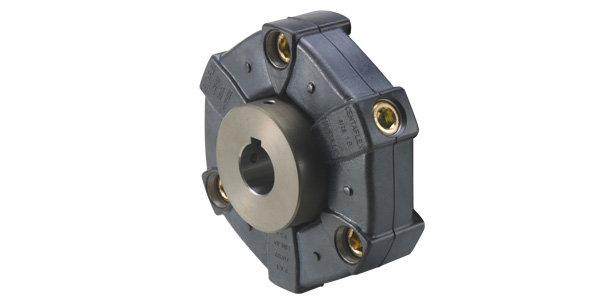

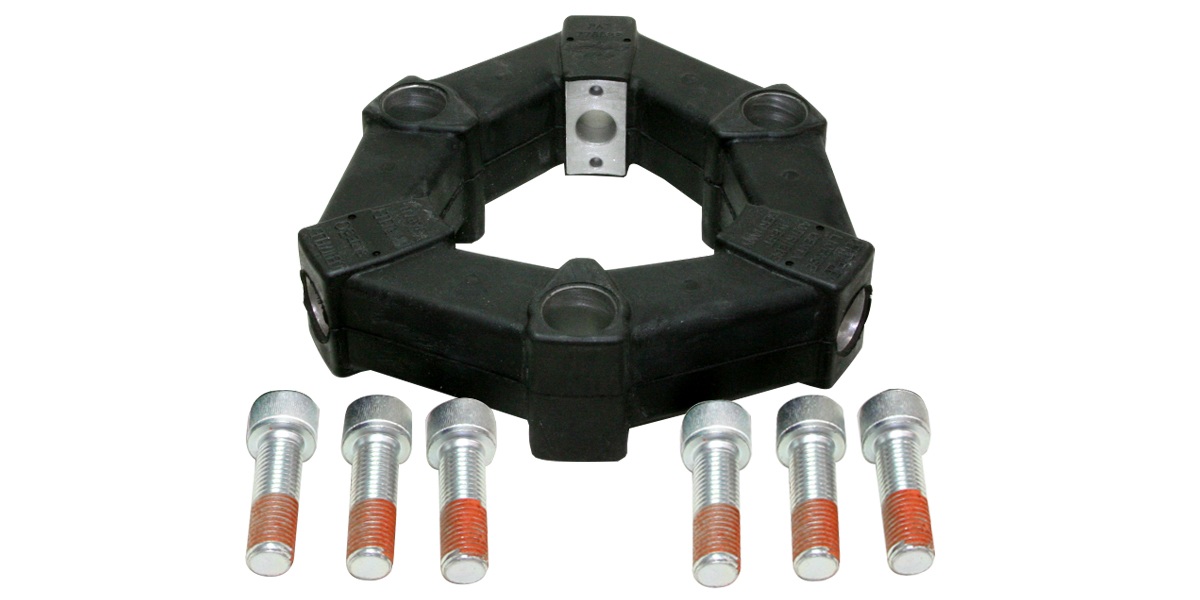

仕様	ゴム体に円筒ハブとフランジハブ、取り付け用のボルト、スプリングピンを提供、カップリング一式です。	ゴム体に円筒ハブと取り付け用のボルト、スプリングピンを一緒に提供します	ゴム体と取り付け用ボルト、スプリングピンの提供です。	ゴム体と取り付け用ボルトのみの提供です。	ゴム体とスプリングピンのみの提供です。	弾性に富んだゴムによる動力伝達。O0タイプは、エレメントであるゴム体部分のみの提供です。
常用トルク[Nm]	10~5000	10~5000	80~5000	10~5000	80~5000	10~5000
外径[mm]	56~370	56~370	120~370	56~370	120~370	56~370
最大回転数［min-1］	10000~2800	10000~2800	6500~2800	10000~2800	6500~2800	10000~2800
CAD 会員限定	ダウンロード	ダウンロード	-	-	-	-
カタログ	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
取扱説明書	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

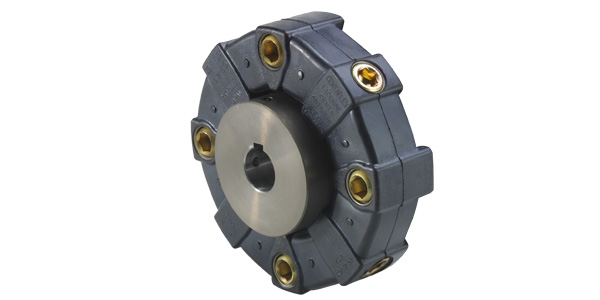

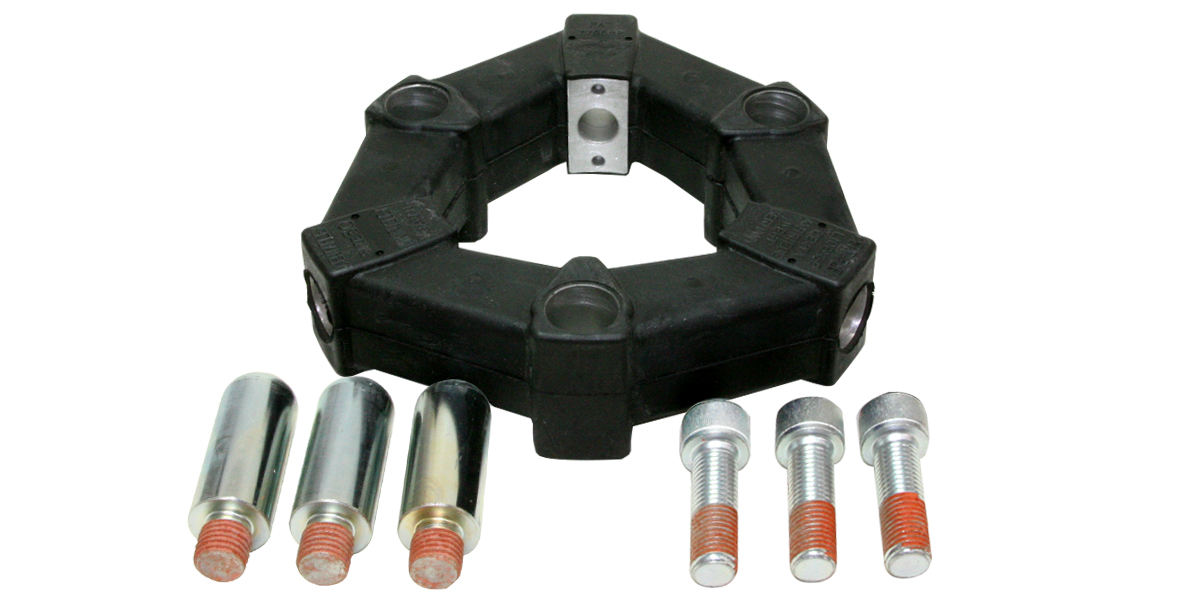

	CF-A［S2］差し込み取り付けタイプ	CF-A［S1］差し込み取り付けタイプ	CF-A［SC］差し込み取り付けタイプ	CF-A［SB］差し込み取り付けタイプ	CF-A［SP］差し込み取り付けタイプ	CF-A［S0］差し込み取り付けタイプ
画像

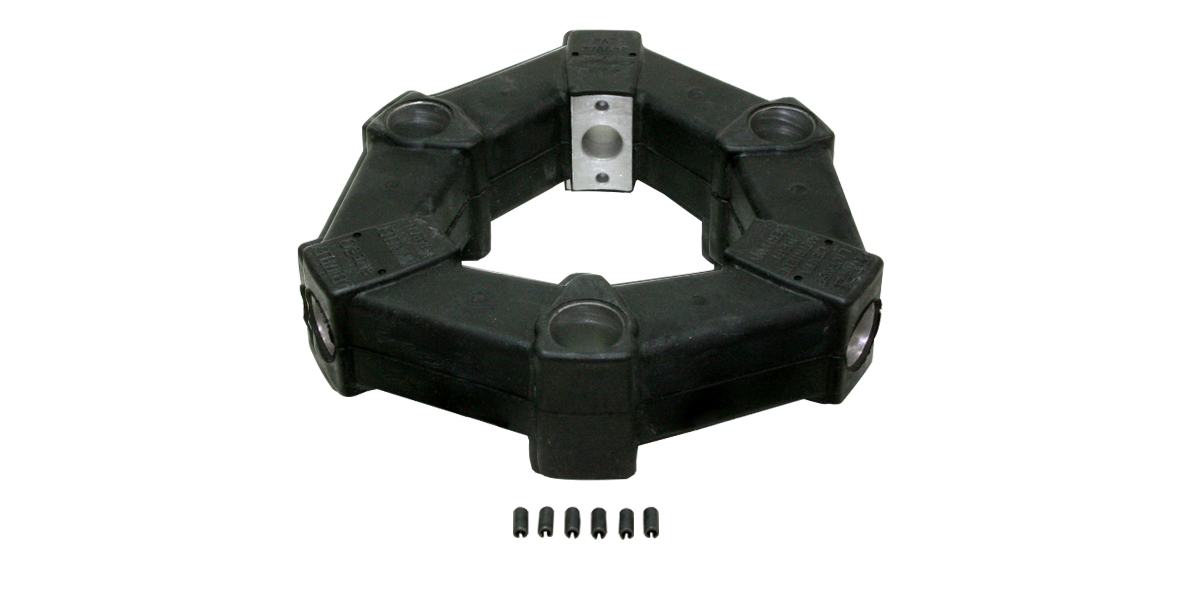

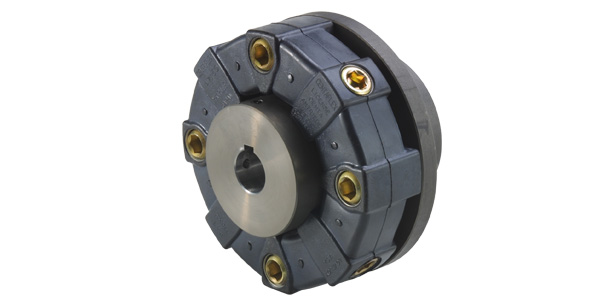

仕様	ゴム体に円筒ハブとフランジハブ、取り付け用のボルト、スプリングピンを提供、カップリング一式です。	ゴム体に円筒ハブと取り付け用のボルト、スプリングピンを一緒に提供します。	ゴム体と取り付け用ボルト、スプリングピンの提供です。	ゴム体と取り付け用ボルトのみの提供です。	ゴム体とスプリングピンのみの提供です。	ゴムによる動力伝達。軸方向へは差し込むだけの取り付けで、S0タイプはゴム体部分のみの提供です。
常用トルク[Nm]	10~5000	10~5000	80~5000	10~5000	80~5000	10~5000
外径[mm]	56~370	56~370	120~370	56~370	120~370	56~370
最大回転数［min-1］	10000~2800	10000~2800	6500~2800	10000~2800	6500~2800	10000~2800
CAD 会員限定	-	-	-	-	-	-
カタログ	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
取扱説明書	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

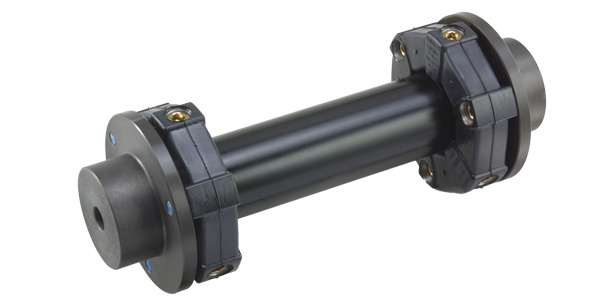

	CF-A［OG］全長指定低速回転タイプ	CF-A［OZ］全長指定高速回転タイプ
画像
仕様	全長指定可能なフローティングシャフトをCF-Aモデル二個で挟んだ許容誤差を大きくとれるタイプです。	フローティングシャフトタイプのCF-Aモデルにセンターベアリングを搭載して高速回転に対応します。
常用トルク[Nm]	10~5000	10~5000
外径[mm]	56~370	56~370
最大回転数［min-1］	1000	10000~2800
CAD 会員限定	-	-
カタログ	ダウンロード	ダウンロード
取扱説明書	ダウンロード	ダウンロード
詳細ページ	詳細ページ	詳細ページ
