CF-A［OB］ボルト取り付けタイプ

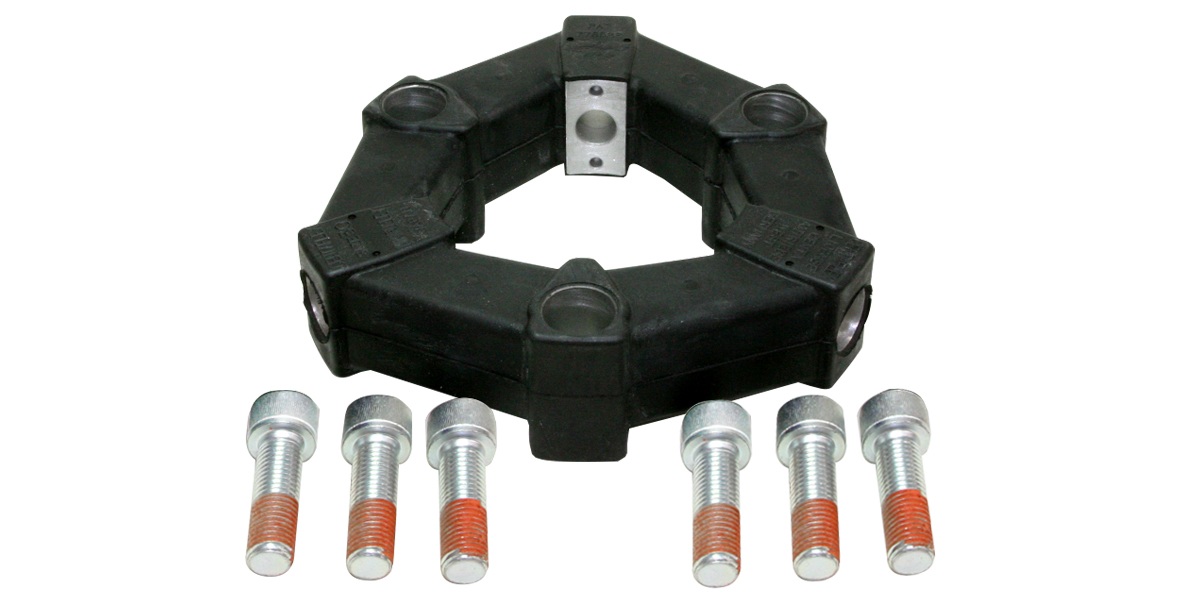

三木プーリのセンタフレックスCF-Aモデル CF-A-OBタイプ ゴム・樹脂カップリング製品画像（防振継手・軸ずれ補正・産業用伝動部品）
カタログ ダウンロード
取扱説明書 ダウンロード
予備圧縮されたゴムによって動力を伝達。振動・衝撃の吸収にすぐれ、機械装置の騒音も減少します。弾性体のゴム部分は、多角形のゴムとその頂点にインサートされたアルミインサートから構成されています。ゴム体と取り付け用ボルトのみの提供です。

【仕様】

型式 トルク 許容誤差 最高回転速度 動的ねじりばね定数 慣性モーメント 質量 価格
常用 最大 許容変動 偏心 偏角 軸方向
［N・m］ ［N・m］ ［N・m/10Hz］ ［mm］ ［°］ ［mm］ ［min-1］ ［N・m/rad］ ［kg・m2］ ［kg］ ［円］
CF-A-001-OB-1360 10 25 ±4 0.5 3 ±2 10000 1.47×102 2.5×10-5 0.1
CF-A-002-OB-1360 20 50 ±8 1 3 ±3 8000 2.92×102 1.3×10-4 0.2
CF-A-004-OB-1360 40 100 ±16 1 3 ±3 7000 7.59×102 2.8×10-4 0.2
CF-A-008-OB-1360 80 200 ±32 1 3 ±4 6500 1.44×103 7.6×10-4 0.3
CF-A-012-OB-1360 120 300 ±48 1 2 ±4 6500 4.38×103 8.3×10-4 0.3
CF-A-016-OB-1360 160 400 ±64 1.5 3 ±5 6000 3.28×103 2.5×10-3 0.7
CF-A-022-OB-1360 220 550 ±88 1.5 2 ±5 6000 8.26×103 2.7×10-3 0.7
CF-A-025-OB-1360 250 630 ±100 1.5 3 ±5 5000 4.12×103 4.2×10-3 0.8
CF-A-028-OB-1360 350 880 ±140 1.5 2 ±5 5000 1.05×104 4.6×10-3 1.0
CF-A-030-OB-1360 400 1000 ±160 1.5 3 ±5 4000 6.40×103 1.1×10-2 1.5
CF-A-050-OB-1360 600 1500 ±240 1.5 2 ±5 4000 1.48×104 1.2×10-2 1.7
CF-A-080-OB-1360 800 2000 ±320 1.5 2 ±4 4000 2.17×104 1.5×10-2 2.3
CF-A-090-OB-1360 900 2250 ±360 1.5 3 ±5 3600 1.37×104 3.8×10-2 3.2
CF-A-140-OB-1360 1400 3500 ±560 1.5 2 ±5 3600 2.90×104 4.2×10-2 3.7
CF-A-200-OB-1360 2000 5000 ±800 1.5 2 ±5 3200 6.08×104 7.8×10-2 5.5
CF-A-250-OB-1360 3000 8750 ±1250 1.5 2 ±5 3000 8.28×104 0.14 7.8
CF-A-400-OB-1360 5000 12500 ±2000 1.5 2 ±5 2800 1.25×105 0.24 11.5
  • 最高回転速度は動バランスを考慮しておりません。
  • 動的ねじりばね定数は、おおよそ、静的ねじりばね定数×1.3と考えてください。
  • 上記慣性モーメントと質量はO0タイプと同等とみなしています。

【寸法】

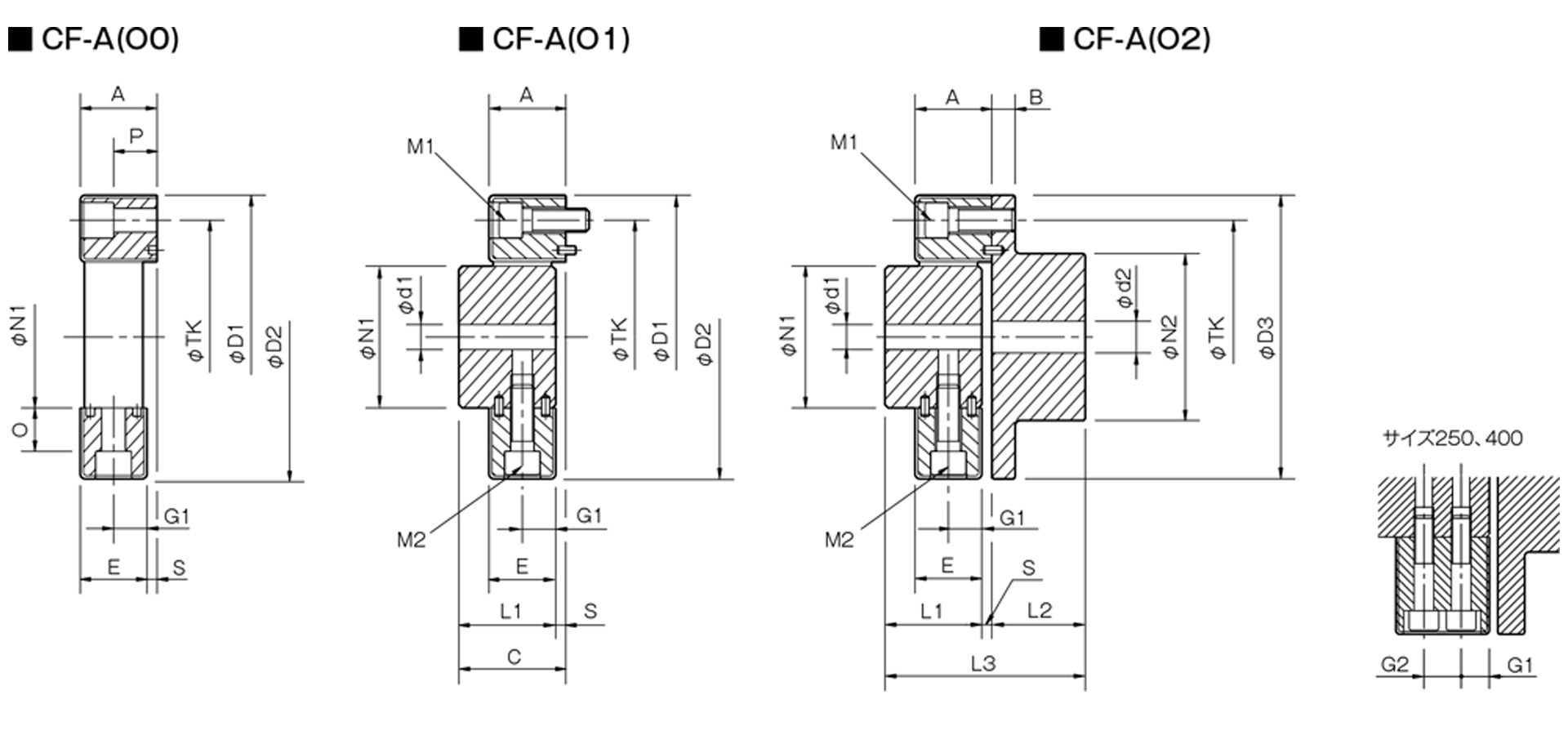

三木プーリのセンタフレックスCF-Aモデル CF-A-OBタイプ ゴム・樹脂カップリング寸法図（防振継手・軸ずれ補正・産業用伝動部品）
  • OBタイプは【寸法】CF-A(O0)を参照ください。
単位 [mm]

型式 d1 d2 D1 D2 D3 N1 N2 L1 L2 L3 A B C E G1 G2 O P S TK M1 M2
下穴 最小 最大 下穴 最小 最大
CF-A-001 8 9 19 8 9 22 57 56 56 30 36 32 24 58 24 7 34 22 11 - 5 18 2 44 2-M6 2-M6
CF-A-002 10 11 28 9 10 30 86 85 85 40 45 30 28 62 24 8 34 20 10 - 14 12 4 68 2-M8 2-M8
CF-A-004 12 14 30 11 12 36 100 97 100 45 55 34 30 68 28 8 38 24 12 - 18.3 17 4 80 3-M8 3-M8
CF-A-008 12 14 38 15 16 46 122 120 120 60 70 40 42 86 32 10 44 28 14 - 20.5 20.5 4 100 3-M10 3-M10
CF-A-012 12 14 38 15 16 46 122 120 120 60 70 40 42 86 32 10 44 28 14 - 20.5 20.5 4 100 4-M10 4-M10
CF-A-016 15 16 48 19 20 56 150 150 150 70 85 52 50 108 42 12 58 36 18 - 25 23.5 6 125 3-M12 3-M12
CF-A-022 15 16 48 19 20 56 150 150 150 70 85 52 50 108 42 12 58 36 18 - 25 23.5 6 125 4-M12 4-M12
CF-A-025 15 16 55 19 20 65 170 170 170 85 100 58 56 120 46 14 64 40 20 - 26 26 6 140 3-M14 3-M14
CF-A-028 15 16 55 19 20 65 170 170 170 85 100 58 56 120 46 14 64 40 20 - 26 26 6 140 4-M14 4-M14
CF-A-030 20 22 65 28 30 80 200 200 200 100 120 68 66 142 58 16 76 50 25 - 33 34.5 8 165 3-M16 3-M16
CF-A-050 20 22 65 28 30 80 200 200 200 100 120 68 66 142 58 16 76 50 25 - 33 34.5 8 165 4-M16 4-M16
CF-A-080 20 22 65 28 30 80 205 205 200 100 120 80 66 150 65 16 84 61 30.5 - 33 34.5 4 165 4-M16 4-M16
CF-A-090 30 32 85 30 32 95 260 260 260 125 140 84 80 172 70 19 92 62 31 - 46 45 8 215 3-M20 3-M20
CF-A-140 30 32 85 30 32 95 260 260 260 125 140 84 80 172 70 19 92 62 31 - 46 45 8 215 4-M20 4-M20
CF-A-200 35 38 105 35 38 110 300 300 300 145 160 94 90 192 80 19 102 72 36 - 46 45 8 250 4-M20 4-M20
CF-A-250 40 42 115 40 42 120 340 340 340 160 180 100 100 208 85 19 108 77 22.5 32 60 60 8 280 4-M20 8-M20
CF-A-400 40 42 115 40 42 130 370 370 370 170 200 125 125 260 105 29 135 95 28.5 38 70.5 67 10 300 4-M24 8-M20
  • 上表の値はゴム体組み立て時の寸法となりますので、ゴム体組み立て前のN1、TK、D1、D2寸法は上表の値と異なります。
  • TK寸法はフランジハブまたは相手取り付け部のボルト取り付けピッチ径となります。
  • ボルトM1･M2の呼びは数量-ねじの呼びです。
  • CF-A-400で六角穴付きボルトを使用される際には、ゴム体に付属の特殊平座金が必要となります。

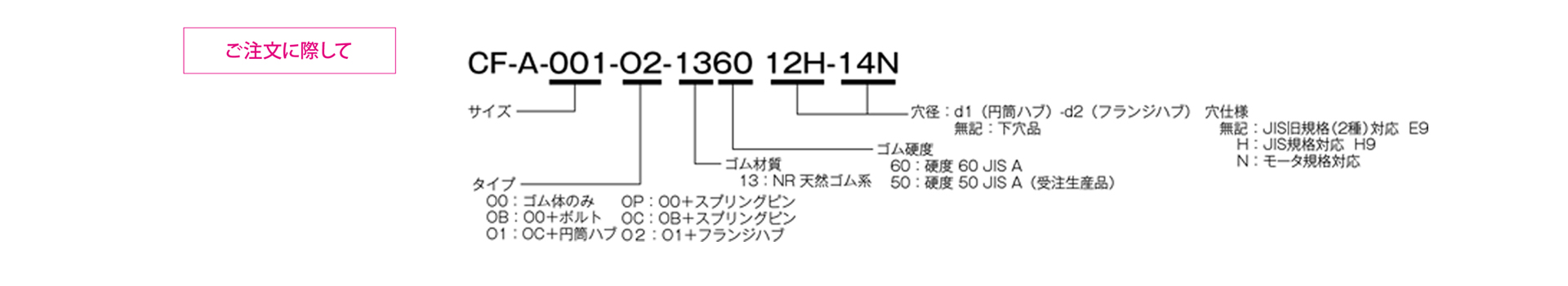

三木プーリのセンタフレックスCF-Aモデル OBタイプ ゴム・樹脂カップリング ご注文時の型式構成説明図
