CF-A［OZ］全長指定高速回転タイプ

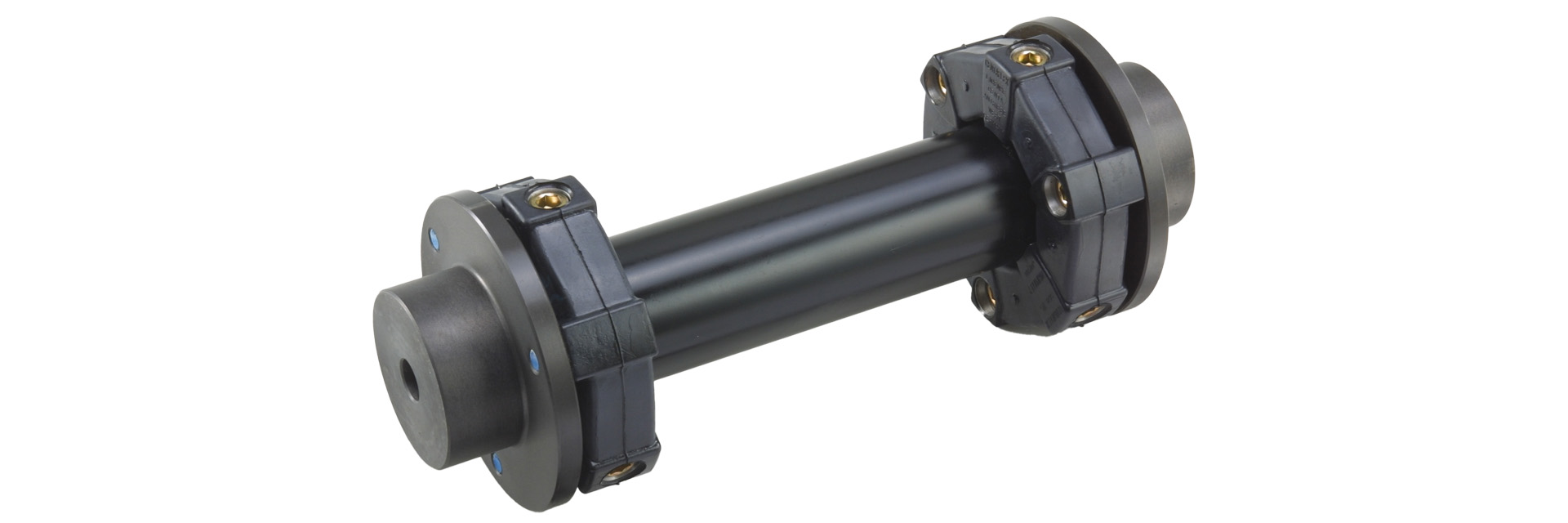

三木プーリのセンタフレックスCF-Aモデル CF-A-OZタイプゴム・樹脂カップリング製品画像（防振継手・柔軟軸継手・産業用伝動部品）

予備圧縮されたゴムによって動力を伝達。振動・衝撃の吸収にすぐれ、機械装置の騒音も減少します。弾性体のゴム部分は、多角形のゴムとその頂点にインサートされたアルミインサートから構成されています。フローティングシャフトタイプのCF-Aモデルにセンターベアリングを搭載して高速回転に対応します。

【仕様】

型式	トルク		許容誤差				最高回転速度［min⁻¹］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
型式	常用［N・m］	最大［N・m］	許容変動［N・m/10Hz］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min⁻¹］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
CF-A-001-OZ-1360	10	25	±4	8.1	1	±2	10000	7.35×10¹	4.3×10-4	1.6
CF-A-002-OZ-1360	20	50	±8	8.1	1	±3	8000	1.46×10²	2.0×10-3	3.1
CF-A-004-OZ-1360	40	100	±16	8	1	±3	7000	3.80×10²	3.6×10-3	4
CF-A-008-OZ-1360	80	200	±32	7.8	1	±4	6500	7.20×10²	1.1×10-2	7.7
CF-A-012-OZ-1360	120	300	±48	7.8	1	±4	6500	2.19×10³	1.1×10-2	7.8
CF-A-016-OZ-1360	160	400	±64	7.5	1	±5	6000	1.64×10³	2.9×10-2	13.1
CF-A-022-OZ-1360	220	550	±88	7.5	1	±5	6000	4.13×10³	3.0×10-2	13.4
CF-A-025-OZ-1360	250	630	±100	7.5	1	±5	5000	2.06×10³	5.4×10-2	19.1
CF-A-028-OZ-1360	350	880	±140	7.5	1	±5	5000	0.53×10⁴	5.7×10-2	19.6
CF-A-030-OZ-1360	400	1000	±160	7.2	1	±5	4000	3.20×10³	0.12	30.2
CF-A-050-OZ-1360	600	1500	±240	7.2	1	±5	4000	7.40×10³	0.12	30.9
CF-A-080-OZ-1360	800	2000	±320	7.2	1	±4	4000	1.09×10⁴	0.13	33
CF-A-090-OZ-1360	900	2250	±360	7	1	±5	3600	6.85×10³	0.37	55.3
CF-A-140-OZ-1360	1400	3500	±560	7	1	±5	3600	1.45×10⁴	0.38	56.7
CF-A-200-OZ-1360	2000	5000	±800	6.7	1	±5	3200	3.04×10⁴	0.74	91.3
CF-A-250-OZ-1360	3000	8750	±1250	6.6	1	±5	3000	4.14×10⁴	1.19	111.9
CF-A-400-OZ-1360	5000	12500	±2000	6.2	1	±5	2800	6.25×10⁴	2.47	190

上表の値は、フランジハブが下穴でL=500の場合です。(価格はL=600mmまで同額です。)
最高回転速度は動バランスを考慮しておりません。
動的ねじりばね定数は、おおよそ、静的ねじりばね定数×1.3と考えてください。

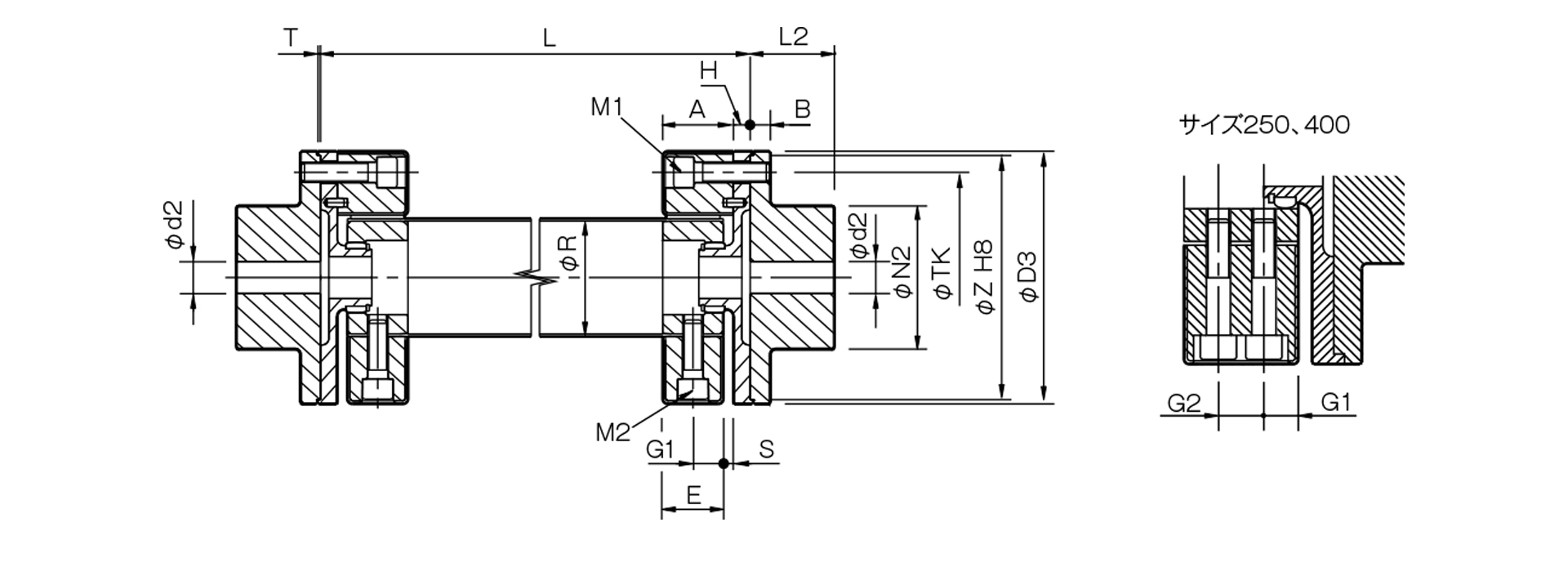

【寸法】

単位 [mm]
型式	d2			D3	N2	L2	A	B	H	R	E	T	G1	G2	S	TK	Z	M1	M2
型式	下穴	最小	最大	D3	N2	L2	A	B	H	R	E	T	G1	G2	S	TK	Z	M1	M2
CF-A-001-OZ-1360	8	9	22	56	36	24	24	7	5	30	22	1.5	11	-	2	44	52	2-M6	2-M6
CF-A-002-OZ-1360	9	10	30	85	45	28	24	8	5	40	20	1.5	10	-	4	68	80	2-M8	2-M8
CF-A-004-OZ-1360	11	12	36	100	55	30	28	8	5	45	24	1.5	12	-	4	80	95	3-M8	3-M8
CF-A-008-OZ-1360	15	16	46	120	70	42	32	10	10	60	28	1.5	14	-	4	100	115	3-M10	3-M10
CF-A-012-OZ-1360	15	16	46	120	70	42	32	10	10	60	28	1.5	14	-	4	100	115	4-M10	4-M10
CF-A-016-OZ-1360	19	20	56	150	85	50	42	12	10	70	36	1.5	18	-	6	125	145	3-M12	3-M12
CF-A-022-OZ-1360	19	20	56	150	85	50	42	12	10	70	36	1.5	18	-	6	125	145	4-M12	4-M12
CF-A-025-OZ-1360	19	20	65	170	100	56	46	14	10	85	40	1.5	20	-	6	140	165	3-M14	3-M14
CF-A-028-OZ-1360	19	20	65	170	100	56	46	14	10	85	40	1.5	20	-	6	140	165	4-M14	4-M14
CF-A-030-OZ-1360	28	30	80	200	120	66	58	16	10	100	50	1.5	25	-	8	165	195	3-M16	3-M16
CF-A-050-OZ-1360	28	30	80	200	120	66	58	16	10	100	50	1.5	25	-	8	165	195	4-M16	4-M16
CF-A-080-OZ-1360	28	30	80	200	120	66	65	16	10	100	61	1.5	30.5	-	4	165	195	4-M16	4-M16
CF-A-090-OZ-1360	30	32	95	260	140	80	70	19	10	125	62	2	31	-	8	215	250	3-M20	3-M20
CF-A-140-OZ-1360	30	32	95	260	140	80	70	19	10	125	62	2	31	-	8	215	250	4-M20	4-M20
CF-A-200-OZ-1360	35	38	110	300	160	90	80	19	15	145	72	2	36	-	8	250	290	4-M20	4-M20
CF-A-250-OZ-1360	40	42	120	340	180	100	85	19	15	160	77	2.5	22.5	32	8	280	330	4-M20	8-M20
CF-A-400-OZ-1360	40	42	130	370	200	125	105	29	15	170	95	2	28.5	38	10	300	360	4-M24	8-M20

下穴は、キリ穴となります。d1・d2の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
ボルトM1･M2の呼びは数量-ねじの呼びで、数量は片側分の数量です。
L寸法は、カタログの設計上の確認事項、フローティング長さのグラフを参照してください。また、最小L寸法は、M1ボルトが取り付けられるスペースが必要となります。

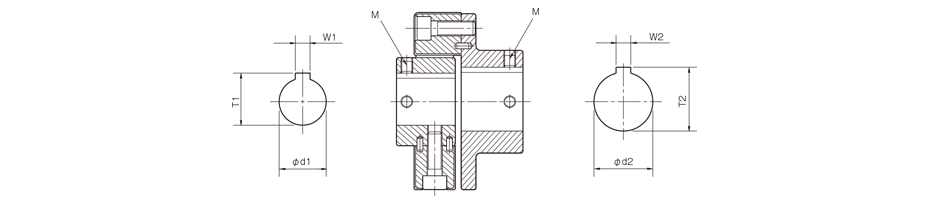

【標準穴加工規格】

単位 [mm]
JIS旧規格 2種 JIS B 1301 1959対応					JIS新規格 H9 JIS B 1301 1996対応					モータ規格 JIS C 4210 2001対応
穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）
穴径呼び	公差H7， H8	公差E9	－	―	穴径呼び	公差H7	公差H9	―	－	穴径呼び	公差G7， F7	公差H9	―	－
9	9 ＋0.022 0	－	－	2-M4	－	－	－	－	－	－	－	－	－	－
10	10 ＋0.022 0	－	－	2-M4	－	－	－	－	－	－	－	－	－	－
11	11 ＋0.018 0	－	－	2-M4	－	－	－	－	－	－	－	－	－	－
12	12 ＋0.018 0	4 ＋0.05 ＋0.02	13.5 ＋0.3 0	2-M4	12H	12 ＋0.018 0	4 ＋0.03 0	13.8 ＋0.3 0	2-M4	－	－	－	－	－
14	14 ＋0.018 0	5 ＋0.05 ＋0.02	16.0 ＋0.3 0	2-M4	14H	14 ＋0.018 0	5 ＋0.03 0	16.3 ＋0.3 0	2-M4	14N	14 ＋0.024 ＋0.006	5 ＋0.03 0	16.3 ＋0.3 0	2-M4
15	15 ＋0.018 0	5 ＋0.05 ＋0.02	17.0 ＋0.3 0	2-M4	15H	15 ＋0.018 0	5 ＋0.03 0	17.3 ＋0.3 0	2-M4	－	－	－	－	－
16	16 ＋0.018 0	5 ＋0.05 ＋0.02	18.0 ＋0.3 0	2-M4	16H	16 ＋0.018 0	5 ＋0.03 0	18.3 ＋0.3 0	2-M4	－	－	－	－	－
17	17 ＋0.018 0	5 ＋0.05 ＋0.02	19.0 ＋0.3 0	2-M4	17H	17 ＋0.018 0	5 ＋0.03 0	19.3 ＋0.3 0	2-M4	－	－	－	－	－
18	18 ＋0.018 0	5 ＋0.05 ＋0.02	20.0 ＋0.3 0	2-M4	18H	18 ＋0.018 0	6 ＋0.03 0	20.8 ＋0.3 0	2-M5	－	－	－	－	－
19	19 ＋0.021 0	5 ＋0.05 ＋0.02	21.0 ＋0.3 0	2-M4	19H	19 ＋0.021 0	6 ＋0.03 0	21.8 ＋0.3 0	2-M5	19N	19 ＋0.028 ＋0.007	6 ＋0.03 0	21.8 ＋0.3 0	2-M5
20	20 ＋0.021 0	5 ＋0.05 ＋0.02	22.0 ＋0.3 0	2-M4	20H	20 ＋0.021 0	6 ＋0.03 0	22.8 ＋0.3 0	2-M5	－	－	－	－	－
22	22 ＋0.021 0	7 ＋0.061 ＋0.025	25.0 ＋0.3 0	2-M6	22H	22 ＋0.021 0	6 ＋0.03 0	24.8 ＋0.3 0	2-M5	－	－	－	－	－
24	24 ＋0.021 0	7 ＋0.061 ＋0.025	27.0 ＋0.3 0	2-M6	24H	24 ＋0.021 0	8 ＋0.036 0	27.3 ＋0.3 0	2-M6	24N	24 ＋0.028 ＋0.007	8 ＋0.036 0	27.3 ＋0.3 0	2-M6
25	25 ＋0.021 0	7 ＋0.061 ＋0.025	28.0 ＋0.3 0	2-M6	25H	25 ＋0.021 0	8 ＋0.036 0	28.3 ＋0.3 0	2-M6	－	－	－	－	－
28	28 ＋0.021 0	7 ＋0.061 ＋0.025	31.0 ＋0.3 0	2-M6	28H	28 ＋0.021 0	8 ＋0.036 0	31.3 ＋0.3 0	2-M6	28N	28 ＋0.028 ＋0.007	8 ＋0.036 0	31.3 ＋0.3 0	2-M6
30	30 ＋0.021 0	7 ＋0.061 ＋0.025	33.0 ＋0.3 0	2-M6	30H	30 ＋0.021 0	8 ＋0.036 0	33.3 ＋0.3 0	2-M6	－	－	－	－	－
32	32 ＋0.025 0	10 ＋0.061 ＋0.025	35.5 ＋0.3 0	2-M8	32H	32 ＋0.025 0	10 ＋0.036 0	35.3 ＋0.3 0	2-M8	－	－	－	－	－
35	35 ＋0.025 0	10 ＋0.061 ＋0.025	38.5 ＋0.3 0	2-M8	35H	35 ＋0.025 0	10 ＋0.036 0	38.3 ＋0.3 0	2-M8	－	－	－	－	－
38	38 ＋0.025 0	10 ＋0.061 ＋0.025	41.5 ＋0.3 0	2-M8	38H	38 ＋0.025 0	10 ＋0.036 0	41.3 ＋0.3 0	2-M8	38N	38 ＋0.05 ＋0.025	10 ＋0.036 0	41.3 ＋0.3 0	2-M8
40	40 ＋0.025 0	10 ＋0.061 ＋0.025	43.5 ＋0.3 0	2-M8	40H	40 ＋0.025 0	12 ＋0.043 0	43.3 ＋0.3 0	2-M8	－	－	－	－	－
42	42 ＋0.025 0	12 ＋0.075 ＋0.032	45.5 ＋0.3 0	2-M8	42H	42 ＋0.025 0	12 ＋0.043 0	45.3 ＋0.3 0	2-M8	42N	42 ＋0.05 ＋0.025	12 ＋0.043 0	45.3 ＋0.3 0	2-M8
45	45 ＋0.025 0	12 ＋0.075 ＋0.032	48.5 ＋0.3 0	2-M8	45H	45 ＋0.025 0	14 ＋0.043 0	48.8 ＋0.3 0	2-M10	－	－	－	－	－
48	48 ＋0.025 0	12 ＋0.075 ＋0.032	51.5 ＋0.3 0	2-M8	48H	48 ＋0.025 0	14 ＋0.043 0	51.8 ＋0.3 0	2-M10	48N	48 ＋0.05 ＋0.025	14 ＋0.043 0	51.8 ＋0.3 0	2-M10
50	50 ＋0.025 0	12 ＋0.075 ＋0.032	53.5 ＋0.3 0	2-M8	50H	50 ＋0.025 0	14 ＋0.043 0	53.8 ＋0.3 0	2-M10	－	－	－	－	－
55	55 ＋0.03 0	15 ＋0.075 ＋0.032	60.0 ＋0.3 0	2-M10	55H	55 ＋0.03 0	16 ＋0.043 0	59.3 ＋0.3 0	2-M10	55N	55 ＋0.06 ＋0.03	16 ＋0.043 0	59.3 ＋0.3 0	2-M10
56	56 ＋0.03 0	15 ＋0.075 ＋0.032	61.0 ＋0.3 0	2-M10	56H	56 ＋0.03 0	16 ＋0.043 0	60.3 ＋0.3 0	2-M10	－	－	－	－	－
60	60 ＋0.03 0	15 ＋0.075 ＋0.032	65.0 ＋0.3 0	2-M10	60H	60 ＋0.03 0	18 ＋0.043 0	64.4 ＋0.3 0	2-M10	60N	60 ＋0.06 ＋0.03	18 ＋0.043 0	64.4 ＋0.3 0	2-M10
63	63 ＋0.03 0	18 ＋0.075 ＋0.032	69.0 ＋0.3 0	2-M10	63H	63 ＋0.03 0	18 ＋0.043 0	67.4 ＋0.3 0	2-M10	－	－	－	－	－
65	65 ＋0.03 0	18 ＋0.075 ＋0.032	71.0 ＋0.3 0	2-M10	65H	65 ＋0.03 0	18 ＋0.043 0	69.4 ＋0.3 0	2-M10	65N	65 ＋0.06 ＋0.03	18 ＋0.043 0	69.4 ＋0.3 0	2-M10

φ11 以下の規格は、すべてJIS 旧規格欄と同じ内容となります。
止めねじとキー溝の位置は同一平面上にはなりません。
止めねじは製品に付属します。
キー溝加工の位置精度は目視です。
キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
表記以外の穴加工の規格寸法につきましては、技術資料を参照ください。
スプライン加工も可能です。お問い合わせください。

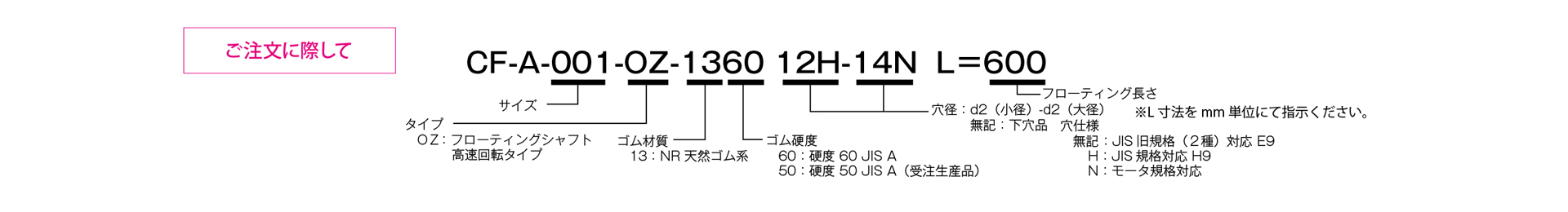

三木プーリのセンタフレックスCF-Aモデル OZタイプゴム・樹脂カップリングご注文時の型式構成説明図

【止めねじの位置(円筒ハブ)】

単位 [mm]
円筒ハブ側カップリングサイズ	端面からの位置［mm］
001	6
002・004	6
008・012	7
016・022・025・028	10
030・050・080	11
090・140	13
200・250・400	13

【止めねじの位置(フランジハブ)】

単位 [mm]
フランジハブ側カップリングサイズ	端面からの位置［mm］
001	6
002・004	7
008・012	9
016・022・025・028	10
030・050・080	15
090・140	15
200・250・400	16
