CF-A［S2］差し込み取付タイプ

三木プーリのセンタフレックスCF-Aモデル CF-A-S2タイプ ゴム・樹脂カップリング製品画像（防振・高トルク対応・柔軟軸継手）
カタログ ダウンロード
会員限定 3D CADダウンロード（参考O2タイプ）
取扱説明書 ダウンロード

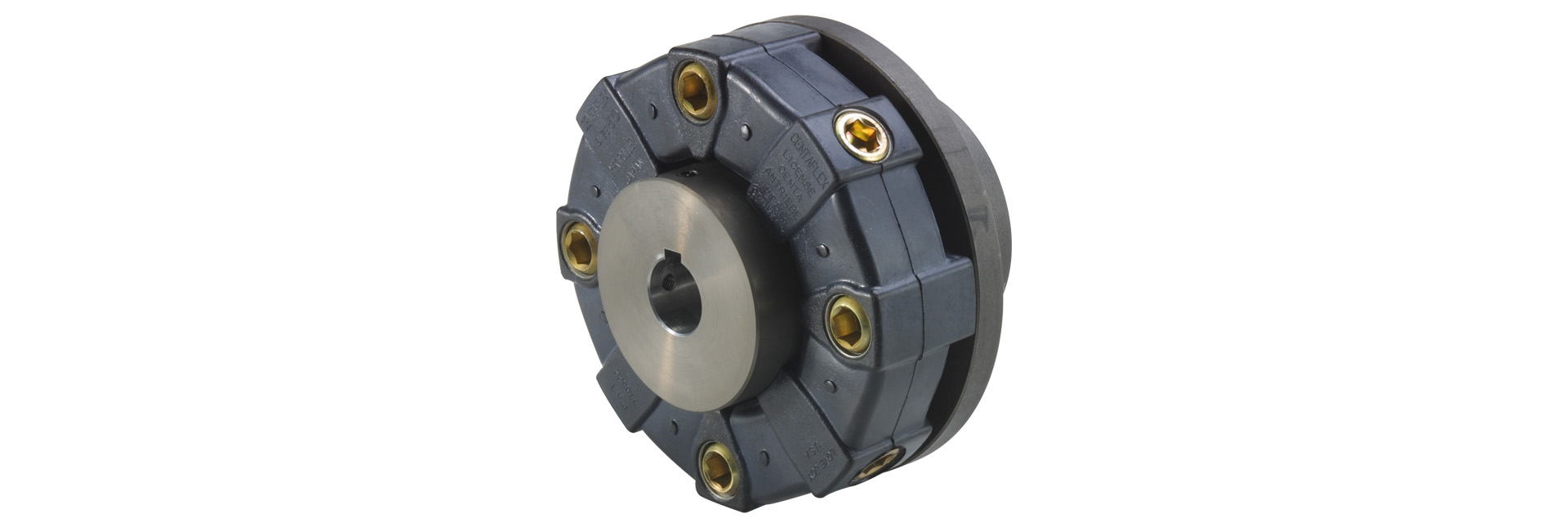

予備圧縮されたゴムによって動力を伝達。振動・衝撃の吸収にすぐれ、機械装置の騒音も減少します。弾性体のゴム部分は、多角形のゴムとその頂点にインサートされたアルミインサートから構成されています。ゴム体に円筒ハブとフランジハブ、取り付け用のボルト、スプリングピンを提供、カップリング一式です。

【仕様】

型式 トルク 許容誤差 最高回転
速度		 動的ねじりばね定数 慣性モーメント 質量 下穴品価格
常用 最大 許容変動 偏心 偏角 軸方向
［N・m］ ［N・m］ ［N・m/10Hz］ ［mm］ ［°］ ［mm］ ［min－1］ ［N・m/rad］ ［kg・m2］ ［kg］ ［円］
CF-A-001-S2-1360 10 25 ±4 0.5 3 ±2 10000 1.47×102 1.4×10－4 0.5
CF-A-002-S2-1360 20 50 ±8 1 3 ±3 8000 2.92×102 6.6×10－4 1.1
CF-A-004-S2-1360 40 100 ±16 1 3 ±3 7000 7.59×102 1.4×10－3 1.5
CF-A-008-S2-1360 80 200 ±32 1 3 ±4 6500 1.44×103 3.9×10－3 3.1
CF-A-012-S2-1360 120 300 ±48 1 2 ±4 6500 4.38×103 4.1×10－3 3.2
CF-A-016-S2-1360 160 400 ±64 1.5 3 ±5 6000 3.28×103 1.1×10－2 5.6
CF-A-022-S2-1360 220 550 ±88 1.5 2 ±5 6000 8.26×103 1.2×10－2 5.8
CF-A-025-S2-1360 250 630 ±100 1.5 3 ±5 5000 4.12×103 2.2×10－2 8.7
CF-A-028-S2-1360 350 880 ±140 1.5 2 ±5 5000 1.05×104 2.3×10－2 8.9
CF-A-030-S2-1360 400 1000 ±160 1.5 3 ±5 4000 6.40×103 4.9×10－2 14.2
CF-A-050-S2-1360 600 1500 ±240 1.5 2 ±5 4000 1.48×104 5.2×10－2 14.6
CF-A-080-S2-1360 800 2000 ±320 1.5 2 ±4 4000 2.17×104 5.6×10－2 16.0
CF-A-090-S2-1360 900 2250 ±360 1.5 3 ±5 3600 1.37×104 0.16 26.6
CF-A-140-S2-1360 1400 3500 ±560 1.5 2 ±5 3600 2.90×104 0.17 27.5
CF-A-200-S2-1360 2000 5000 ±800 1.5 2 ±5 3200 6.08×104 0.32 40.1
CF-A-250-S2-1360 3000 8750 ±1250 1.5 2 ±5 3000 8.28×104 0.5 52.3
CF-A-400-S2-1360 5000 12500 ±2000 1.5 2 ±5 2800 1.25×105 1 86.9
  • 最高回転速度は動バランスを考慮しておりません。
  • 動的ねじりばね定数は、おおよそ、静的ねじりばね定数×1.3と考えてください。
  • 慣性モーメントおよび質量は、円筒ハブとフランジハブが下穴の場合の値です。

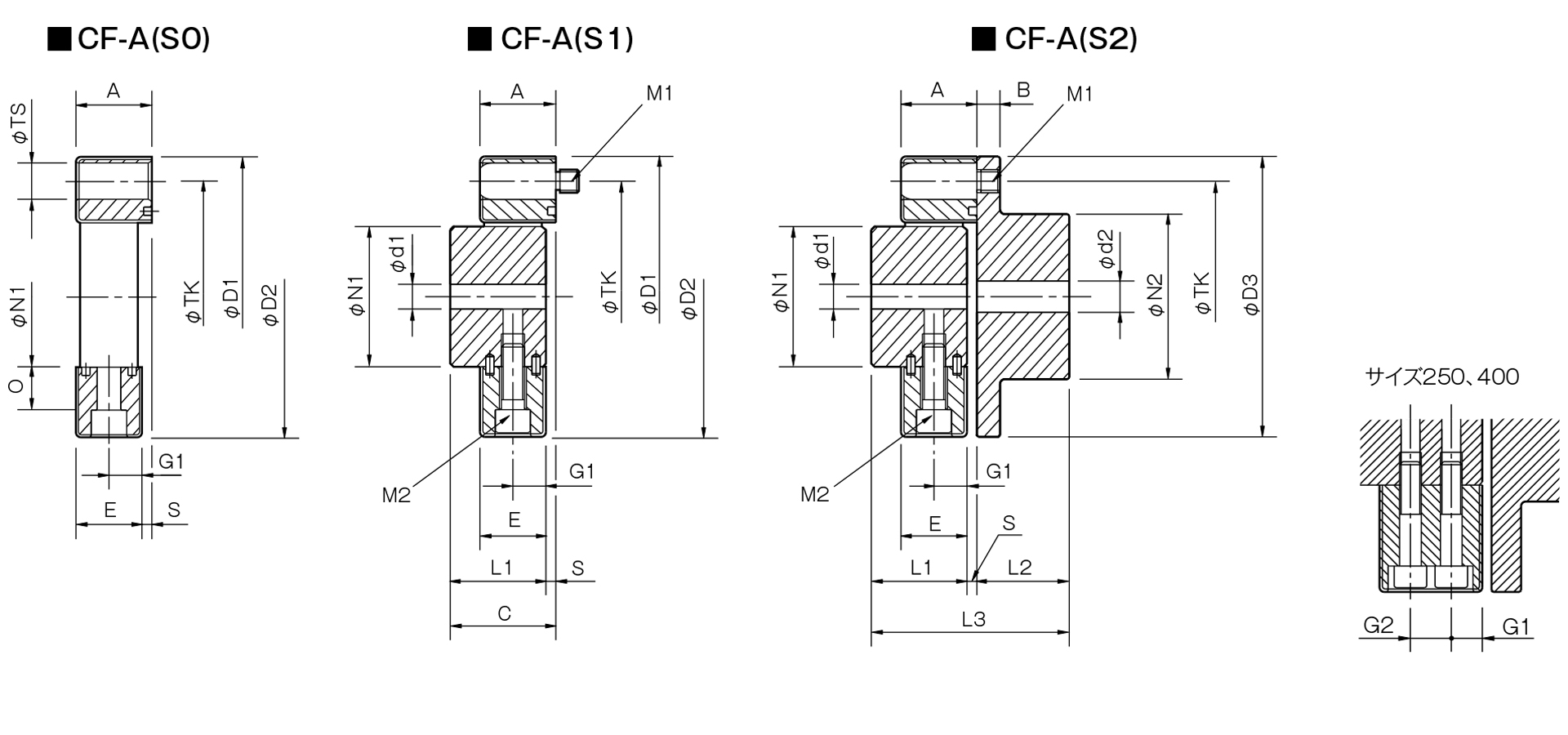

【寸法】

三木プーリのセンタフレックスCF-Aモデル CF-A-S2タイプ ゴム・樹脂カップリング寸法図（防振・高トルク対応・柔軟軸継手）
単位 [mm]
型式 d1 d2 D1 D2 D3 N1 N2 L1 L2 L3 A B C E G1 G2 O S TS TK M1 M2
下穴 最小 最大 下穴 最小 最大
CF-A-001 8 9 19 8 9 22 57 56 56 30 36 32 24 58 24 7 34 22 11 - 5 2 10 44 2-M6 2-M6
CF-A-002 10 11 28 9 10 30 86 85 85 40 45 30 28 62 24 8 34 20 10 - 14 4 14 68 2-M8 2-M8
CF-A-004 12 14 30 11 12 36 100 97 100 45 55 34 30 68 28 8 38 24 12 - 18.3 4 14 80 3-M8 3-M8
CF-A-008 12 14 38 15 16 46 122 120 120 60 70 40 42 86 32 10 44 28 14 - 20.5 4 17 100 3-M10 3-M10
CF-A-012 12 14 38 15 16 46 122 120 120 60 70 40 42 86 32 10 44 28 14 - 20.5 4 17 100 4-M10 4-M10
CF-A-016 15 16 48 19 20 56 150 150 150 70 85 52 50 108 42 12 58 36 18 - 25 6 19 125 3-M12 3-M12
CF-A-022 15 16 48 19 20 56 150 150 150 70 85 52 50 108 42 12 58 36 18 - 25 6 19 125 4-M12 4-M12
CF-A-025 15 16 55 19 20 65 170 170 170 85 100 58 56 120 46 14 64 40 20 - 26 6 22 140 3-M14 3-M14
CF-A-028 15 16 55 19 20 65 170 170 170 85 100 58 56 120 46 14 64 40 20 - 26 6 22 140 4-M14 4-M14
CF-A-030 20 22 65 28 30 80 200 200 200 100 120 68 66 142 58 16 76 50 25 - 33 8 25 165 3-M16 3-M16
CF-A-050 20 22 65 28 30 80 200 200 200 100 120 68 66 142 58 16 76 50 25 - 33 8 25 165 4-M16 4-M16
CF-A-080 20 22 65 28 30 80 205 205 200 100 120 80 66 150 65 16 84 61 30.5 - 33 4 25 165 4-M16 4-M16
CF-A-090 30 32 85 30 32 95 260 260 260 125 140 84 80 172 70 19 92 62 31 - 46 8 32 215 3-M20 3-M20
CF-A-140 30 32 85 30 32 95 260 260 260 125 140 84 80 172 70 19 92 62 31 - 46 8 32 215 4-M20 4-M20
CF-A-200 35 38 105 35 38 110 300 300 300 145 160 94 90 192 80 19 102 72 36 - 46 8 32 250 4-M20 4-M20
CF-A-250 40 42 115 40 42 120 340 340 340 160 180 100 100 208 85 19 108 77 22.5 32 60 8 32 280 4-M20 8-M20
CF-A-400 40 42 115 40 42 130 370 370 370 170 200 125 125 260 105 29 135 95 28.5 38 70.5 10 45 300 4-M24 8-M20
  • 下穴は、キリ穴となります。d1・d2の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
  • 上表の値はゴム体組み立て時の寸法となりますので、ゴム体組み立て前のN1、TK、D1、D2寸法は上表の値と異なります。
  • TK 寸法はフランジハブまたは相手取り付け部のボルト取り付けピッチ径となりますが、取り付けを容易にするために変更することが可能ですのでお問い合わせください。
  • TS寸法はH8栓ゲージ基準寸法となります。ただし、サイズ001は+0.10、サイズ002、004は+0.150の公差となります。
  • ボルトM1･M2の呼びは数量-ねじの呼びです。
  • CF-A-400で六角穴付きボルトを使用される際には、ゴム体に付属の特殊平座金が必要となります。

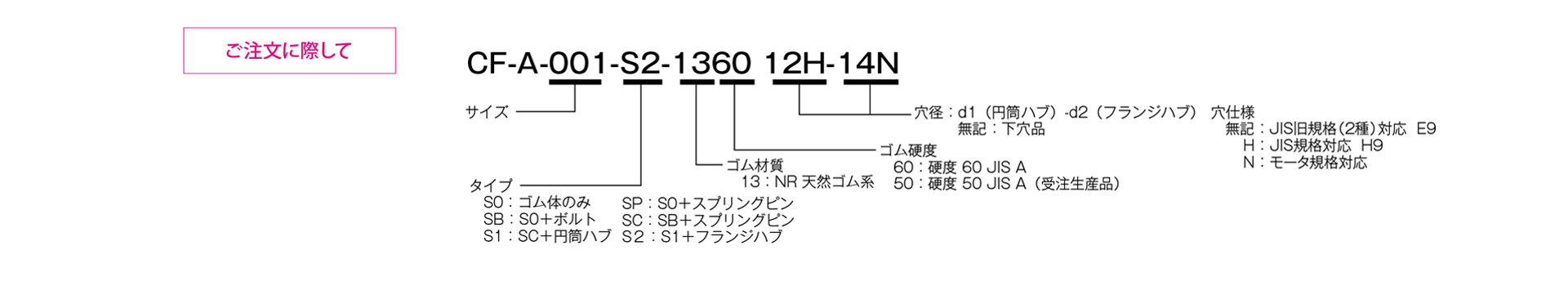

三木プーリのセンタフレックスCF-Aモデル S2タイプ ゴム・樹脂カップリング ご注文時の型式構成説明図

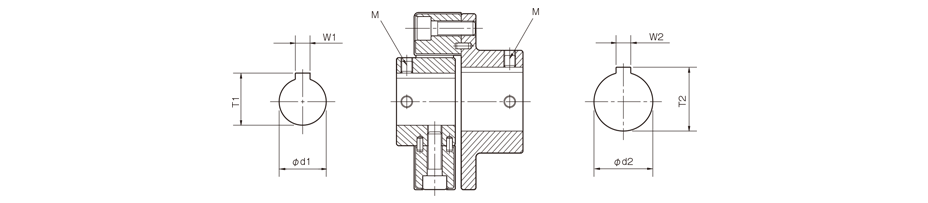

【標準穴加工規格】

?
キー溝・穴径寸法表
単位 [mm]
JIS 旧規格2 種 JIS B 1301 1959 対応 JIS 新規格 H9 JIS B 1301 1996 対応 モータ規格 JIS C 4210 2001対応
穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）
公差H7, H8 公差E9 － － 公差H7 公差H9 － 公差G7, F7 公差H9 －
9 9＋0.0220 － － 2-M4 － － － － － － － － － －
10 10＋0.0220 － － 2-M4 － － － － － － － － － －
11 11＋0.0180 － － 2-M4 － － － － － － － － － －
12 12＋0.0180 4＋0.05＋0.02 13.5＋0.30 2-M4 12H 12＋0.0180 4＋0.030 13.8＋0.30 2-M4 － － － － －
14 14＋0.0180 5＋0.05＋0.02 16.0＋0.30 2-M4 14H 14＋0.0180 5＋0.030 16.3＋0.30 2-M4 14N 14＋0.024＋0.006 5＋0.030 16.3＋0.30 2-M4
15 15＋0.0180 5＋0.05＋0.02 17.0＋0.30 2-M4 15H 15＋0.0180 5＋0.030 17.3＋0.30 2-M4 － － － － －
16 16＋0.0180 5＋0.05＋0.02 18.0＋0.30 2-M4 16H 16＋0.0180 5＋0.030 18.3＋0.30 2-M4 － － － － －
17 17＋0.0180 5＋0.05＋0.02 19.0＋0.30 2-M4 17H 17＋0.0180 5＋0.030 19.3＋0.30 2-M4 － － － － －
18 18＋0.0180 5＋0.05＋0.02 20.0＋0.30 2-M4 18H 18＋0.0180 6＋0.030 20.8＋0.30 2-M5 － － － － －
19 19＋0.0210 5＋0.05＋0.02 21.0＋0.30 2-M4 19H 19＋0.0210 6＋0.030 21.8＋0.30 2-M5 19N 19＋0.028＋0.007 6＋0.030 21.8＋0.30 2-M5
20 20＋0.0210 5＋0.05＋0.02 22.0＋0.30 2-M4 20H 20＋0.0210 6＋0.030 22.8＋0.30 2-M5 － － － － －
22 22＋0.0210 7＋0.061＋0.025 25.0＋0.30 2-M6 22H 22＋0.0210 6＋0.030 24.8＋0.30 2-M5 － － － － －
24 24＋0.0210 7＋0.061＋0.025 27.0＋0.30 2-M6 24H 24＋0.0210 8＋0.0360 27.3＋0.30 2-M6 24N 24＋0.028＋0.007 8＋0.0360 27.3＋0.30 2-M6
25 25＋0.0210 7＋0.061＋0.025 28.0＋0.30 2-M6 25H 25＋0.0210 8＋0.0360 28.3＋0.30 2-M6 － － － － －
28 28＋0.0210 7＋0.061＋0.025 31.0＋0.30 2-M6 28H 28＋0.0210 8＋0.0360 31.3＋0.30 2-M6 28N 28＋0.028＋0.007 8＋0.0360 31.3＋0.30 2-M6
30 30＋0.0210 7＋0.061＋0.025 33.0＋0.30 2-M6 30H 30＋0.0210 8＋0.0360 33.3＋0.30 2-M6 － － － － －
32 32＋0.0250 10＋0.061＋0.025 35.5＋0.30 2-M8 32H 32＋0.0250 10＋0.0360 35.3＋0.30 2-M8 － － － － －
35 35＋0.0250 10＋0.061＋0.025 38.5＋0.30 2-M8 35H 35＋0.0250 10＋0.0360 38.3＋0.30 2-M8 － － － － －
38 38＋0.0250 10＋0.061＋0.025 41.5＋0.30 2-M8 38H 38＋0.0250 10＋0.0360 41.3＋0.30 2-M8 38N 38＋0.05＋0.025 10＋0.0360 41.3＋0.30 2-M8
40 40＋0.0250 10＋0.061＋0.025 43.5＋0.30 2-M8 40H 40＋0.0250 12＋0.0430 43.3＋0.30 2-M8 － － － － －
42 42＋0.0250 12＋0.075＋0.032 45.5＋0.30 2-M8 42H 42＋0.0250 12＋0.0430 45.3＋0.30 2-M8 42N 42＋0.05＋0.025 12＋0.0430 45.3＋0.30 2-M8
45 45＋0.0250 12＋0.075＋0.032 48.5＋0.30 2-M8 45H 45＋0.0250 14＋0.0430 48.8＋0.30 2-M10 － － － － －
48 48＋0.0250 12＋0.075＋0.032 51.5＋0.30 2-M8 48H 48＋0.0250 14＋0.0430 51.8＋0.30 2-M10 48N 48＋0.05＋0.025 14＋0.0430 51.8＋0.30 2-M10
50 50＋0.0250 12＋0.075＋0.032 53.5＋0.30 2-M8 50H 50＋0.0250 14＋0.0430 53.8＋0.30 2-M10 － － － － －
55 55＋0.030 15＋0.075＋0.032 60.0＋0.30 2-M10 55H 55＋0.030 16＋0.0430 59.3＋0.30 2-M10 55N 55＋0.06＋0.03 16＋0.0430 59.3＋0.30 2-M10
56 56＋0.030 15＋0.075＋0.032 61.0＋0.30 2-M10 56H 56＋0.030 16＋0.0430 60.3＋0.30 2-M10 － － － － －
60 60＋0.030 15＋0.075＋0.032 65.0＋0.30 2-M10 60H 60＋0.030 18＋0.0430 64.4＋0.30 2-M10 60N 60＋0.06＋0.03 18＋0.0430 64.4＋0.30 2-M10
63 63＋0.030 18＋0.075＋0.032 69.0＋0.30 2-M10 63H 63＋0.030 18＋0.0430 67.4＋0.30 2-M10 － － － － －
65 65＋0.030 18＋0.075＋0.032 71.0＋0.30 2-M10 65H 65＋0.030 18＋0.0430 69.4＋0.30 2-M10 65N 65＋0.06＋0.03 18＋0.0430 69.4＋0.30 2-M10

  • φ11 以下の規格は、すべてJIS 旧規格欄と同じ内容となります。
  • 止めねじとキー溝の位置は同一平面上にはなりません。
  • 止めねじは製品に付属します。
  • キー溝加工の位置精度は目視です。
  • キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
  • 表記以外の穴加工の規格寸法につきましては、技術資料を参照ください。
  • スプライン加工も可能です。お問い合わせください。
三木プーリのセンタフレックスCF-Aモデル S2タイプ ゴム・樹脂カップリング ご注文時の型式構成説明図

【止めねじの位置(円筒ハブ)】

単位 [mm]
円筒ハブ側カップリングサイズ 端面からの位置［mm］
001 6
002・004 6
008・012 7
016・022・025・028 10
030・050・080 11
090・140 13
200・250・400 13

【止めねじの位置(フランジハブ)】

単位 [mm]
フランジハブ側カップリングサイズ 端面からの位置［mm］
001 6
002・004 7
008・012 9
016・022・025・028 10
030・050・080 15
090・140 15
200・250・400 16
