CF-A［SC］差し込み取り付けタイプ

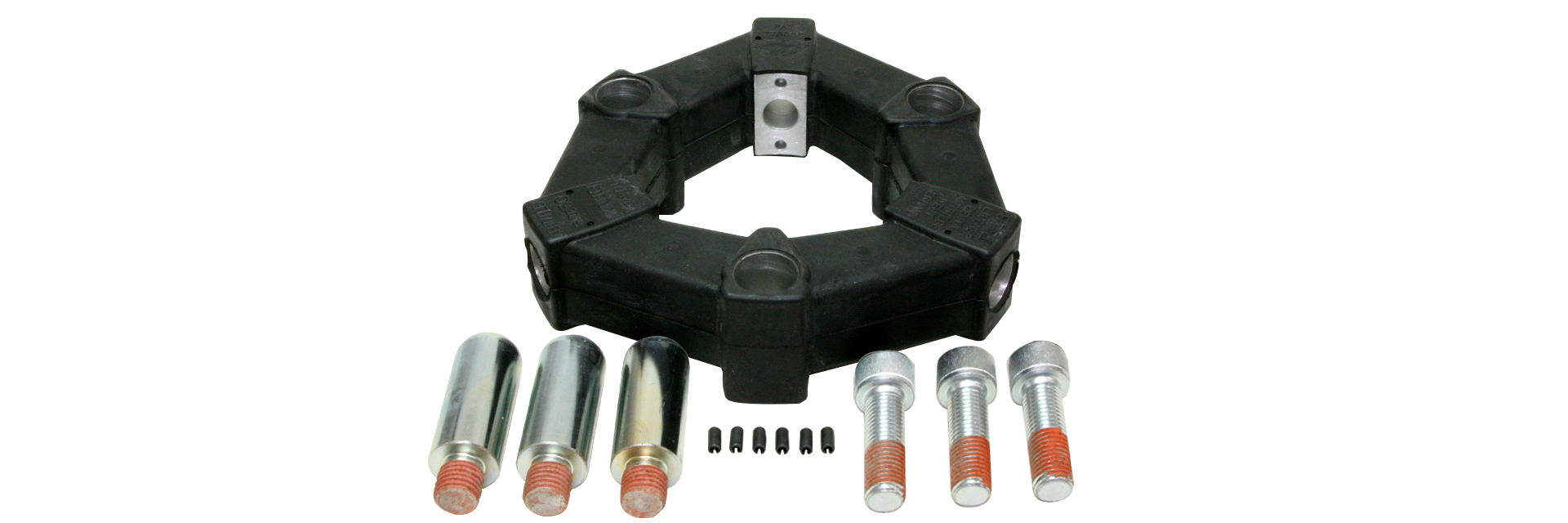

三木プーリのセンタフレックスCF-Aモデル CF-A-SCタイプゴム・樹脂カップリング製品画像（防振継手・軸ずれ吸収・産業用伝動機器）

カタログダウンロード

取扱説明書ダウンロード

予備圧縮されたゴムによって動力を伝達。振動・衝撃の吸収にすぐれ、機械装置の騒音も減少します。弾性体のゴム部分は、多角形のゴムとその頂点にインサートされたアルミインサートから構成されています。ゴム体と取り付け用ボルト、スプリングピンの提供です。

【仕様】

型式	トルク			許容誤差			最高回転速度	動的ねじりばね定数	慣性モーメント	質量
	常用	最大	許容変動	偏心	偏角	軸方向	［min^-1］	［N・m/rad］	［kg・m²］	［kg］
	［N・m］	［N・m］	［N・m/10Hz］	[mm]	［°］	[mm]	［min^-1］	［N・m/rad］	［kg・m²］	［kg］
CF-A-008-SC-1360	80	200	±32	1	3	±4	6500	1.44×10³	7.2×10^-4	0.3
CF-A-012-SC-1360	120	300	±48	1	2	±4	6500	4.38×10³	7.6×10^-4	0.3
CF-A-016-SC-1360	160	400	±64	1.5	3	±5	6000	3.28×10³	2.4×10^-3	0.6
CF-A-022-SC-1360	220	550	±88	1.5	2	±5	6000	8.26×10³	2.6×10^-3	0.7
CF-A-025-SC-1360	250	630	±100	1.5	3	±5	5000	4.12×10³	4.0×10^-3	0.8
CF-A-028-SC-1360	350	880	±140	1.5	2	±5	5000	1.05×10⁴	4.3×10^-3	0.9
CF-A-030-SC-1360	400	1000	±160	1.5	3	±5	4000	6.40×10³	1.0×10^-2	1.4
CF-A-050-SC-1360	600	1500	±240	1.5	2	±5	4000	1.48×10⁴	1.1×10^-2	1.7
CF-A-080-SC-1360	800	2000	±320	1.5	2	±4	4000	2.17×10⁴	1.5×10^-2	2.3
CF-A-090-SC-1360	900	2250	±360	1.5	3	±5	3600	1.37×10⁴	3.6×10^-2	3.1
CF-A-140-SC-1360	1400	3500	±560	1.5	2	±5	3600	2.90×10⁴	3.8×10^-2	3.4
CF-A-200-SC-1360	2000	5000	±800	1.5	2	±5	3200	6.08×10⁴	7.5×10^-2	5.3
CF-A-250-SC-1360	3000	8750	±1250	1.5	2	±5	3000	8.28×10⁴	0.14	7.0
CF-A-400-SC-1360	5000	12500	±2000	1.5	2	±5	2800	1.25×10⁵	0.22	10.7

最高回転速度は動バランスを考慮しておりません。
動的ねじりばね定数は、おおよそ、静的ねじりばね定数×1.3と考えてください。
上記慣性モーメントと質量はS0タイプと同等とみなしています。

【寸法】

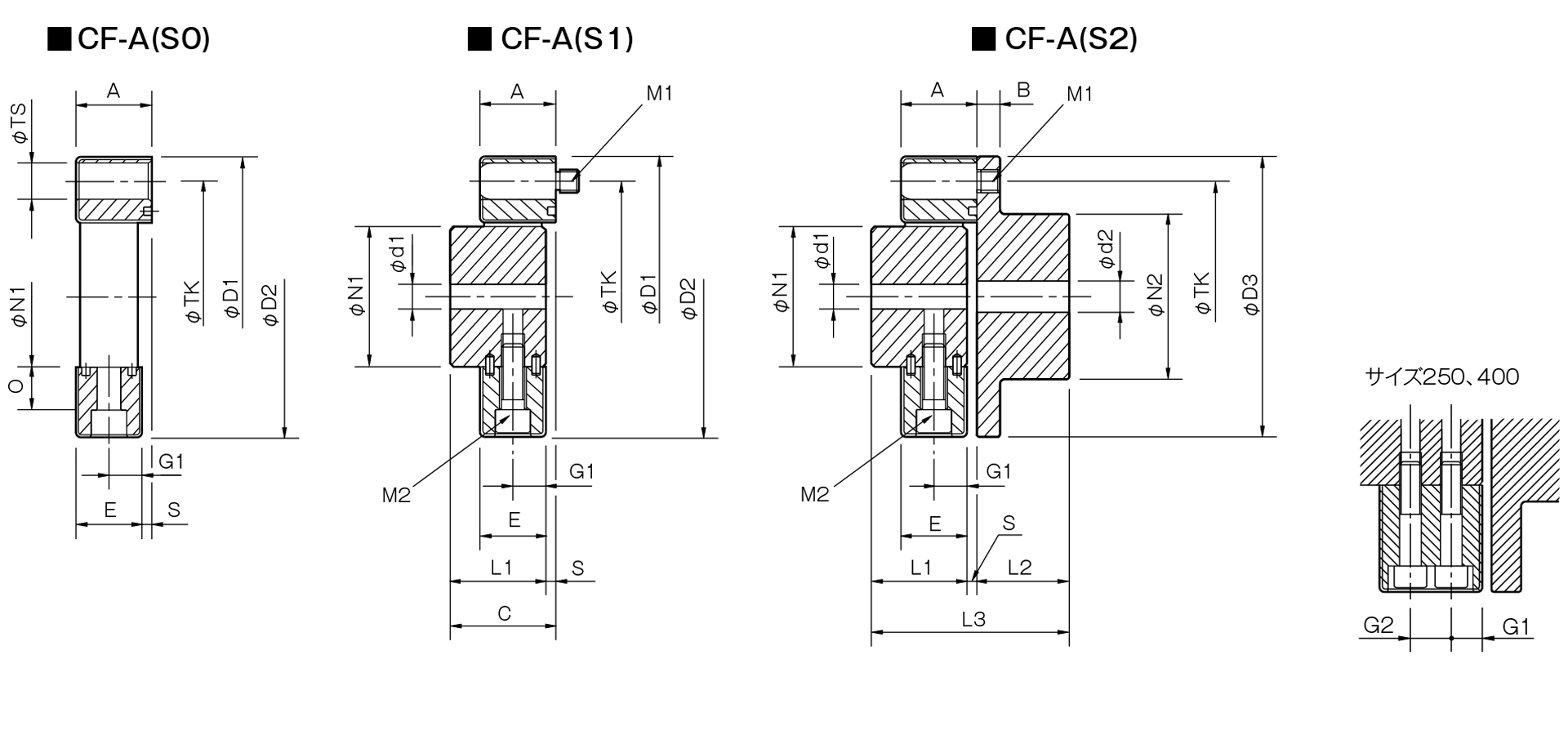

三木プーリのセンタフレックスCF-AモデルSCタイプゴム・樹脂カップリング寸法図外形寸法および主要部寸法を示す寸法図

SCタイプは【寸法】CF-A(S0)を参照ください。

単位[mm]
型式	d1			d2			D1	D2	D3	N1	N2	L1	L2	L3	A	B	C	E	G1	G2	O	S	TS	TK	M1	M2
型式	下穴	最小	最大	下穴	最小	最大	D1	D2	D3	N1	N2	L1	L2	L3	A	B	C	E	G1	G2	O	S	TS	TK	M1	M2
CF-A-008	12	14	38	15	16	46	122	120	120	60	70	40	42	86	32	10	44	28	14	－	20.5	4	17	100	3-M10	3-M10
CF-A-012	12	14	38	15	16	46	122	120	120	60	70	40	42	86	32	10	44	28	14	－	20.5	4	17	100	4-M10	4-M10
CF-A-016	15	16	48	19	20	56	150	150	150	70	85	52	50	108	42	12	58	36	18	－	25	6	19	125	3-M12	3-M12
CF-A-022	15	16	48	19	20	56	150	150	150	70	85	52	50	108	42	12	58	36	18	－	25	6	19	125	4-M12	4-M12
CF-A-025	15	16	55	19	20	65	170	170	170	85	100	58	56	120	46	14	64	40	20	－	26	6	22	140	3-M14	3-M14
CF-A-028	15	16	55	19	20	65	170	170	170	85	100	58	56	120	46	14	64	40	20	－	26	6	22	140	4-M14	4-M14
CF-A-030	20	22	65	28	30	80	200	200	200	100	120	68	66	142	58	16	76	50	25	－	33	8	25	165	3-M16	3-M16
CF-A-050	20	22	65	28	30	80	200	200	200	100	120	68	66	142	58	16	76	50	25	－	33	8	25	165	4-M16	4-M16
CF-A-080	20	22	65	28	30	80	205	205	200	100	120	80	66	150	65	16	84	61	30.5	－	33	4	25	165	4-M16	4-M16
CF-A-090	30	32	85	30	32	95	260	260	260	125	140	84	80	172	70	19	92	62	31	－	46	8	32	215	3-M20	3-M20
CF-A-140	30	32	85	30	32	95	260	260	260	125	140	84	80	172	70	19	92	62	31	－	46	8	32	215	4-M20	4-M20
CF-A-200	35	38	105	35	38	110	300	300	300	145	160	94	90	192	80	19	102	72	36	－	46	8	32	250	4-M20	4-M20
CF-A-250	40	42	115	40	42	120	340	340	340	160	180	100	100	208	85	19	108	77	22.5	32	60	8	32	280	4-M20	8-M20
CF-A-400	40	42	115	40	42	130	370	370	370	170	200	125	125	260	105	29	135	95	28.5	38	70.5	10	45	300	4-M24	8-M20

下穴は、キリ穴となります。d1・d2の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
上表の値はゴム体組み立て時の寸法となりますので、ゴム体組み立て前のN1、TK、D1、D2寸法は上表の値と異なります。
TK 寸法はフランジハブまたは相手取り付け部のボルト取り付けピッチ径となりますが、取り付けを容易にするために変更することが可能ですのでお問い合わせください。
TS寸法はH8栓ゲージ基準寸法となります。ただし、サイズ001は+0.10、サイズ002、004は+0.150の公差となります。
ボルトM1･M2の呼びは数量-ねじの呼びです。
CF-A-400で六角穴付きボルトを使用される際には、ゴム体に付属の特殊平座金が必要となります。

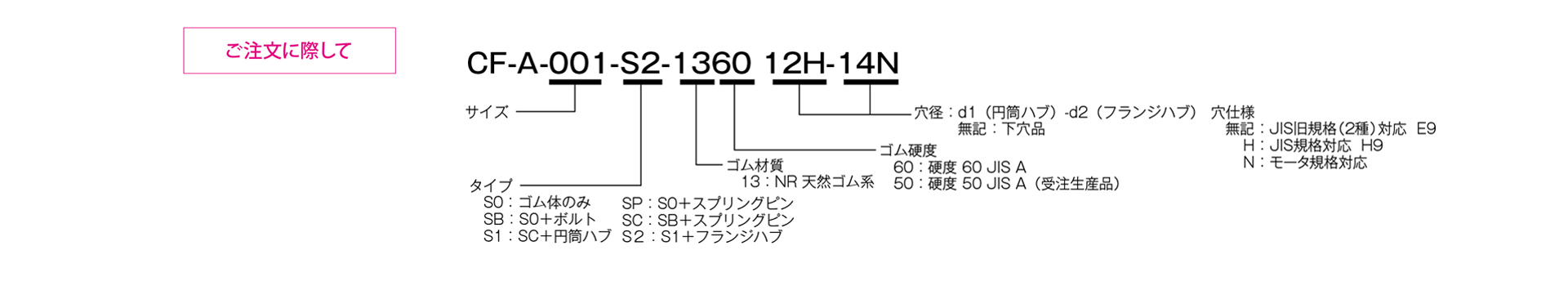

三木プーリのセンタフレックスCF-Aモデル SCタイプゴム・樹脂カップリングご注文時の型式構成説明図
