CF-H［O0］タイプ

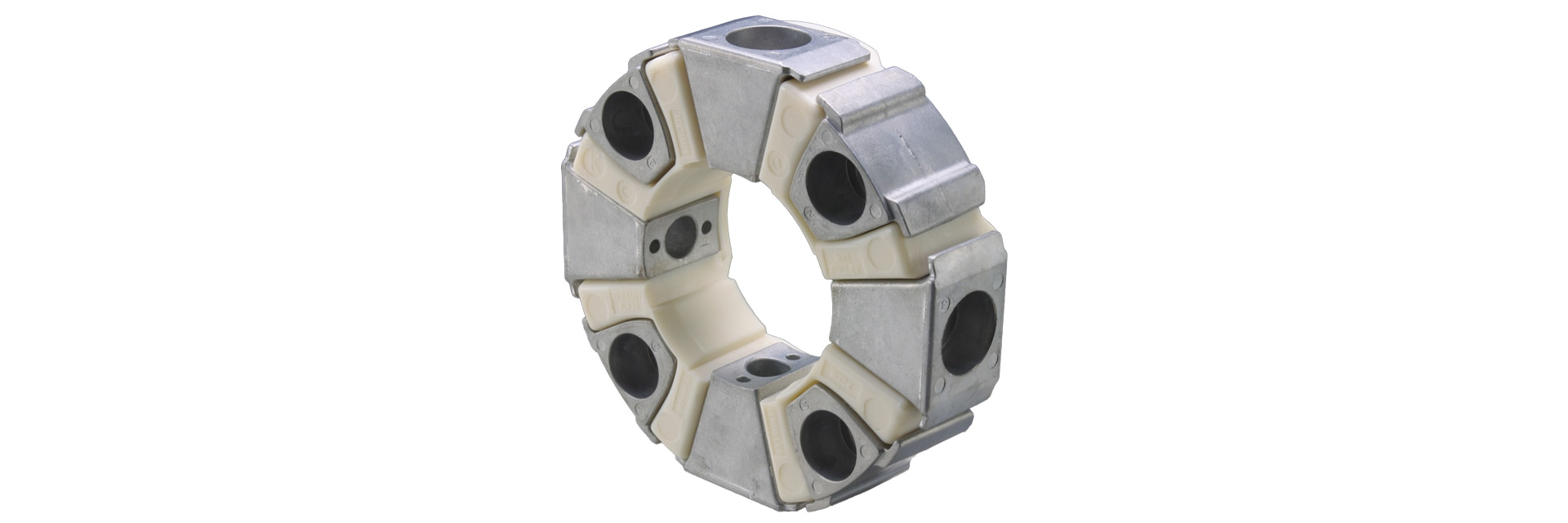

三木プーリのセンタフレックスCF-Hモデル CF-H-O0タイプ ゴム・樹脂カップリング製品画像（防振・衝撃吸収・柔軟軸継手）
カタログ ダウンロード
取扱説明書 ダウンロード
ゴムに匹敵する弾性力を持ったポリエステル樹脂によって動力を伝達します。振動・衝撃の吸収性にすぐれる上、天然ゴムでは得られない耐熱・耐寒・耐油性など耐環境性にすぐれたカップリングです。O0タイプは、樹脂エレメントとアルミインサートの提供です。

【仕様】

型式 トルク 許容誤差 最高回転速度 動的ねじりばね定数 慣性モーメント 質量
常用 最大 偏心 偏角 軸方向
［N・m］ ［N・m］ ［mm］ ［°］ ［mm］ ［min-1］ ［N・m/rad］ ［kg・m2］ ［kg］
CF-H-008 100 200 0.3 0.5 ±3 6500 1.27 × 104 9.4×10-4 0.4
CF-H-016 200 400 0.3 0.5 ±3 5500 2.46 × 104 3.0×10-3 0.8
CF-H-030 400 800 0.4 0.5 ±3 4000 5.91 × 104 9.2×10-3 1.5
CF-H-040 600 1200 0.4 0.5 ±3 4000 1.87 × 105 6.9×10-3 1.4
CF-H-050 800 1600 0.4 0.5 ±3 4000 1.91 × 105 1.2×10-2 1.8
CF-H-090 950 1900 0.4 0.5 ±3 4000 2.69 × 105 1.5×10-2 2.3
CF-H-110 1100 2200 0.4 0.5 ±3 4000 2.79 × 105 2.3×10-2 2.8
CF-H-160 1600 3200 0.4 0.5 ±3 3600 5.11 × 105 3.6×10-2 3.4
CF-H-240 2500 5000 0.4 0.5 ±3 3000 5.10 × 105 0.1 5.8
  • 最高回転速度は動バランスを考慮しておりません。
  • 動的ねじりばね特性は、非線形となりますので、動的ねじりばね定数は定格トルクの約20%以上で適応します。
  • 動的ねじりばね定数は、おおよそ、静的ねじりばね定数×1.3と考えてください。
  • 慣性モーメントおよび質量は、円筒ハブとフランジハブが下穴の場合の値です。

【寸法】

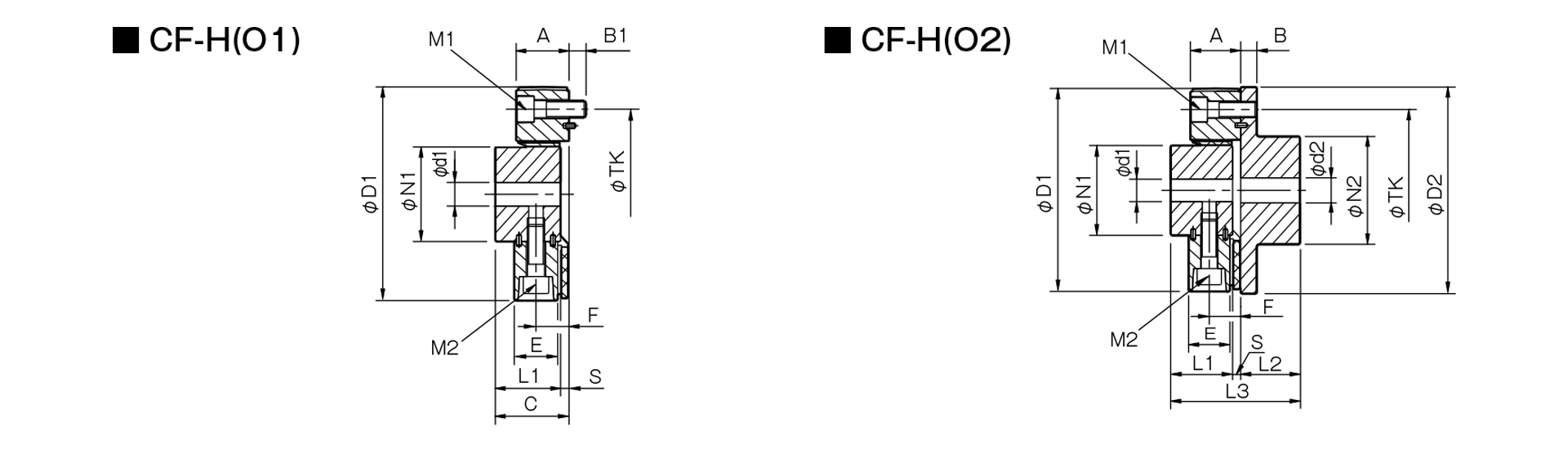

三木プーリのセンタフレックスCF-Hモデル CF-H-O0タイプ ゴム・樹脂カップリング寸法図（防振・衝撃吸収・柔軟軸継手）
CF-H 寸法表
単位 [mm]
型式 d1 d2 D1 D2 N1 N2 L1 L2 L3 A B B1 C E F S TK M1 M2
下穴 最小 最大 下穴 最小 最大
CF-H-008 12 14 38 15 16 46 125 120 60 70 40 42 88 32 10 10 46 25 20 6 100 3-M10 3-M10
CF-H-016 15 16 48 19 20 56 155 150 70 85 52 50 110 41 12 12 60 34 26 8 125 3-M12 3-M12
CF-H-030 20 22 65 28 30 80 205 200 100 120 68 66 144 56 16 15 78 46 35 10 165 3-M16 3-M16
CF-H-040 22 24 50 22 24 65 175 180 85 100 58 56 124 50 16 16 68 42 31 10 140 4-M16 4-M16
CF-H-050 20 22 65 28 30 80 205 200 100 120 68 66 144 56 16 15 78 46 35 10 165 4-M16 4-M16
CF-H-090 20 22 65 28 30 80 215 200 100 120 68 66 144 56 16 15 78 46 35 10 165 4-M16 4-M16
CF-H-110 25 28 63 28 30 80 225 230 100 120 68 66 144 56 18 18 78 46 35 10 180 4-M18 4-M18
CF-H-160 30 32 85 30 32 95 270 260 125 140 84 80 177 59 19 20 97 48 37 13 215 4-M20 4-M20
CF-H-240 40 42 115 40 42 120 330 320 160 180 100 100 213 65 19 20 113 54 40 13 260 4-M20 4-M20

  • TK寸法はフランジハブまたは相手取り付け部のボルト取り付けピッチ径となります。

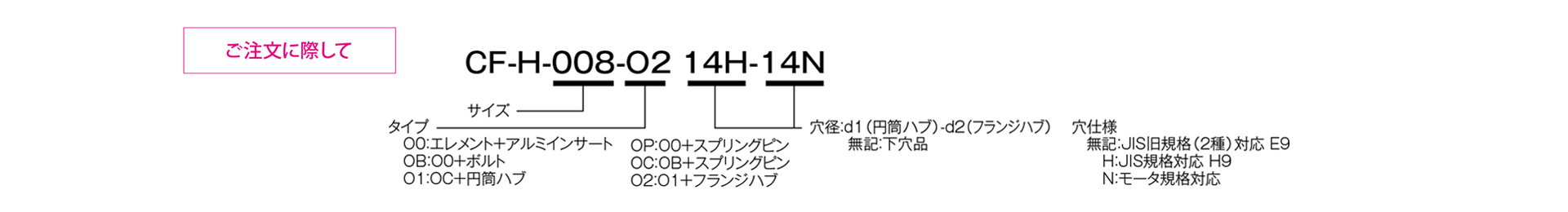

三木プーリのセンタフレックスCF-HモデルO0タイプゴム・樹脂カップリング寸法図 外形寸法および主要部寸法を示す寸法図
