センタフレックス CF-Hモデル

ゴムの弾性力を持ったポリエステル樹脂によって動力を伝達。振動・衝撃の吸収性にすぐれる上、天然ゴムでは得られない耐熱・耐寒・耐油性を実現し、悪環境での動力伝達に適しています。また、軸方向への移動のみで簡単に入出力の連結・分離が可能でメンテナンスが容易です。
CF-H［O2］タイプ CF-H［O1］タイプ CF-H［OC］タイプ CF-H［OB］タイプ CF-H［OP］タイプ CF-H［O0］タイプ
画像

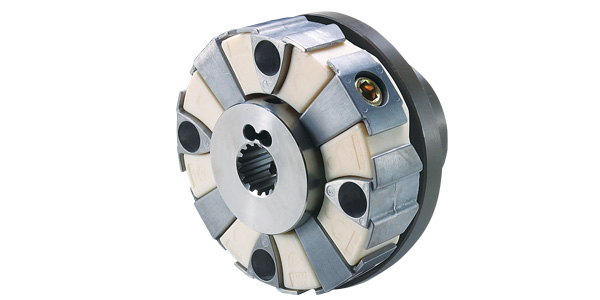

三木プーリのセンタフレックスCF-Hモデル CF-H-O2タイプ ゴム・樹脂カップリング製品画像（防振・高トルク対応・柔軟軸継手）

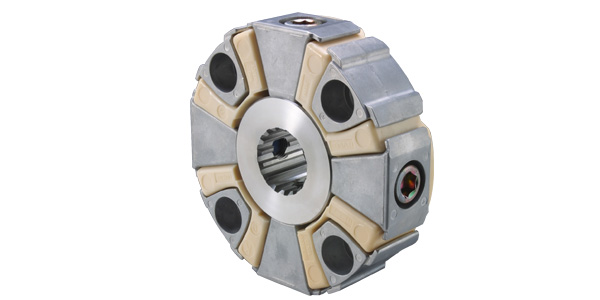

三木プーリのセンタフレックスCF-Hモデル CF-H-O1タイプ ゴム・樹脂カップリング製品画像（軸ずれ吸収・防振継手・産業用軸継手）

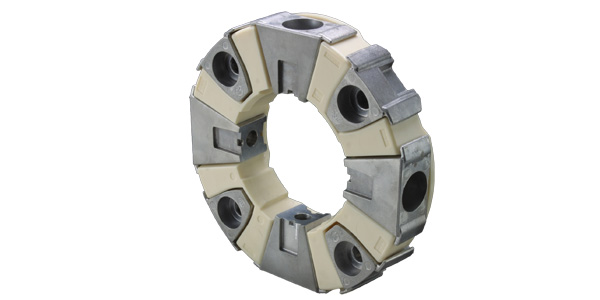

三木プーリのセンタフレックスCF-Hモデル CF-H-OCタイプ ゴム・樹脂カップリング製品画像（防振継手・軸ずれ補正・産業用伝動機器）

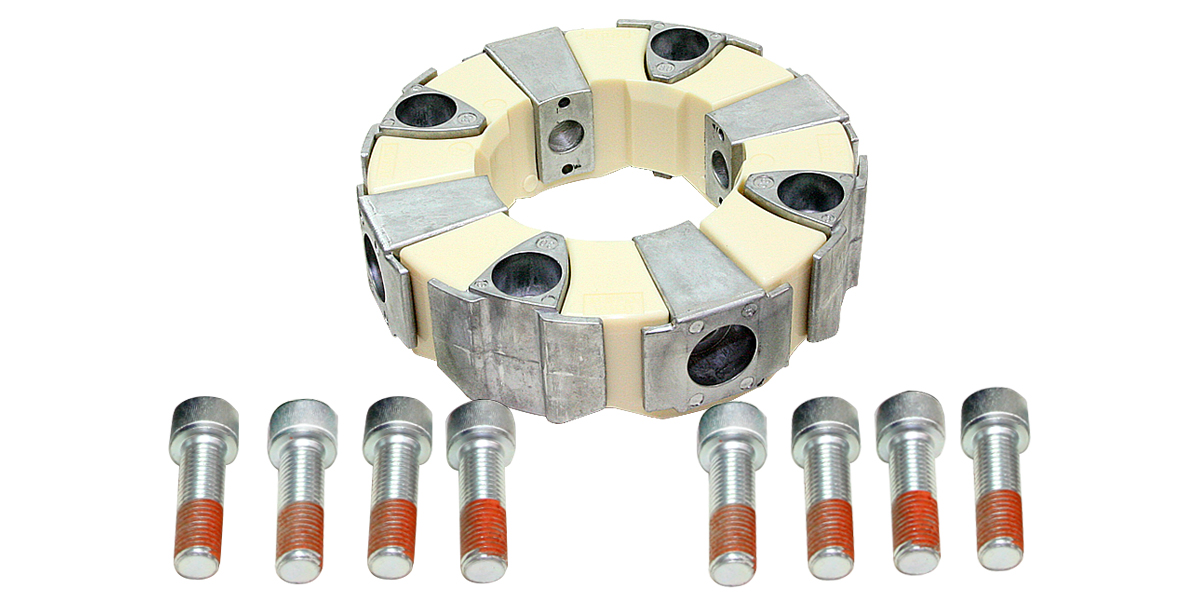

三木プーリのセンタフレックスCF-Hモデル CF-H-OBタイプ ゴム・樹脂カップリング製品画像（衝撃吸収・防振軸継手・伝動部品）

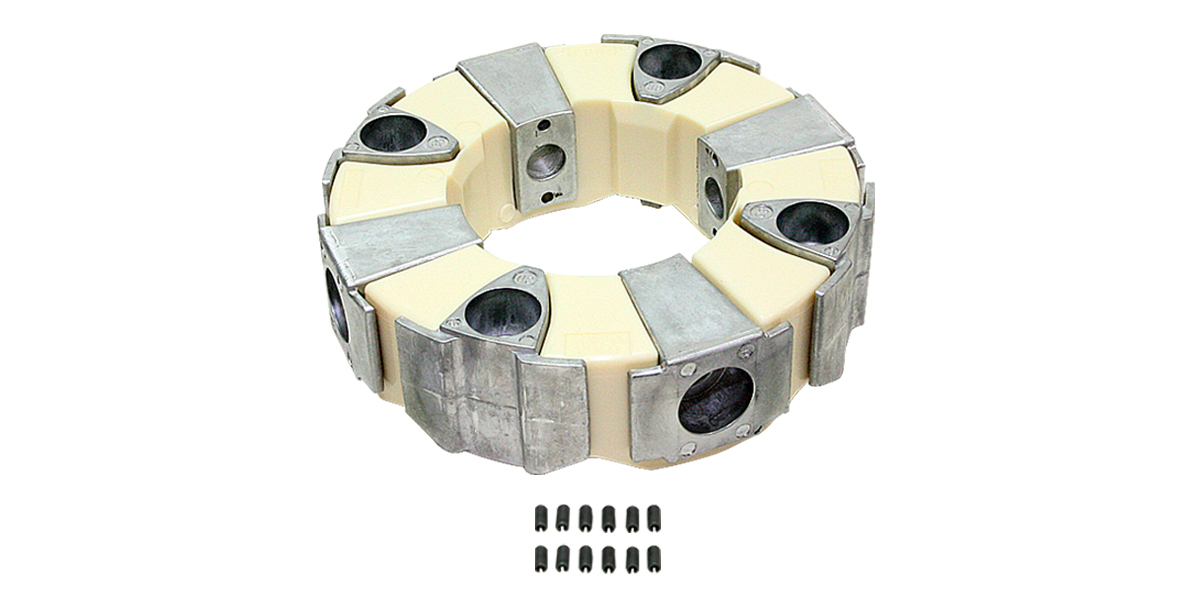

三木プーリのセンタフレックスCF-Hモデル CF-H-OPタイプ ゴム・樹脂カップリング製品画像（防振・衝撃緩和・柔軟軸継手）

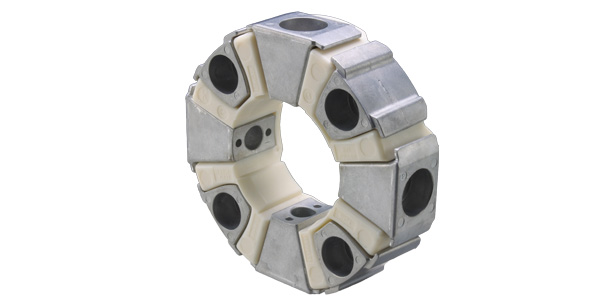

三木プーリのセンタフレックスCF-Hモデル CF-H-O0タイプ ゴム・樹脂カップリング製品画像（防振・衝撃吸収・柔軟軸継手）
仕様 樹脂エレメントとアルミインサート、円筒ハブ、フランジハブ、ボルト、スプリングピン。一式の提供です。 樹脂エレメントとアルミインサート、円筒ハブ、ボルト、スプリングピンを提供します。 樹脂エレメントとアルミインサート、ボルト、スプリングピンを提供します。 樹脂エレメントとアルミインサート、ボルトを提供します。 樹脂エレメントとアルミインサート、スプリングピンを提供します。 耐環境性にすぐれた樹脂による動力伝達。O0タイプは樹脂エレメントとアルミインサートの提供です。
常用トルク[Nm]　 100~2500 100~2500 200~2500 100~2500 200~2500 100~2500
外径[mm] 125~330 125~330 155~330 125~330 155~330 125~330
最大回転数［min-1］ 6500~3000 6500~3000 5500~3000 6500~3000 5500~3000 6500~3000
