ALS［B］タイプ

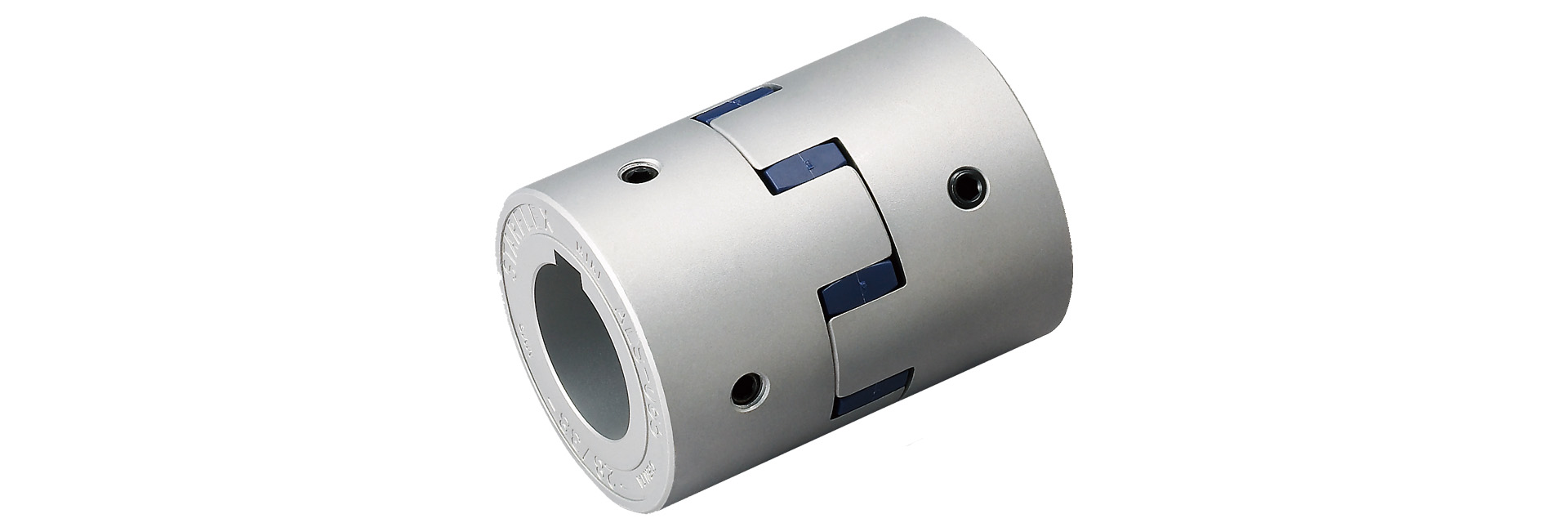

三木プーリのスターフレックスALSモデル ALS-Bタイプ ゴム・樹脂カップリング製品画像（キー締結・ジョーカップリング・高トルク伝達・防振軸継手）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
２個のハブの間にエレメントと呼ばれる緩衝樹脂（ポリウレタンエラストマー）をはさみ込んだだけのシンプルな構造のカーブドジョーカップリングで、動力伝達面をカーブドジョーとすることで伝達容量をアップさせています。エレメントは、樹脂硬度97JIS Aを採用、ゆるいはめあいのルーズフィット形状です。

【仕様】下穴/キー・止ねじタイプ

型式 トルク 許容誤差 最高回転速度［min－1］ 静的ねじりばね定数［N・m/rad］ 半径方向ばね定数［N/mm］ 慣性モーメント［kg・m2］ 質量［kg］ 標準穴加工品価格［円］ 下穴品価格［円］
常用［N・m］ 最大［N・m］ 偏心［mm］ 偏角［°］ 軸方向［mm］
ALS-030-B 12.5 25 0.17 1 －0.2～＋1.0 15900 90 460 6.13×10－6 0.045 － －
ALS-040-B 17 34 0.20 1 －0.5～＋1.2 11900 400 640 3.86×10－5 0.15 － －
ALS-055-B 60 120 0.22 1 －0.2～＋1.4 8700 1150 400 1.66×10－4 0.35 － －
ALS-065-B 160 320 0.25 1 －0.6～＋1.5 7400 2000 800 3.57×10－4 0.51 － －
ALS-080-B 325 650 0.28 1 －0.9～＋1.8 6000 4550 600 1.06×10－3 1.01 － －
ALS-095-B 450 900 0.32 1 －0.5～＋2.0 5000 12000 800 2.22×10－3 1.48 － －
ALS-105-B 525 1050 0.36 1 －0.9～＋2.0 4500 15000 2000 3.70×10－3 2.02 － －
  • 最高回転速度は動バランスを考慮しておりません。
  • 各ばね定数の値は、20℃の時の値です。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】下穴/キー・止ねじタイプ

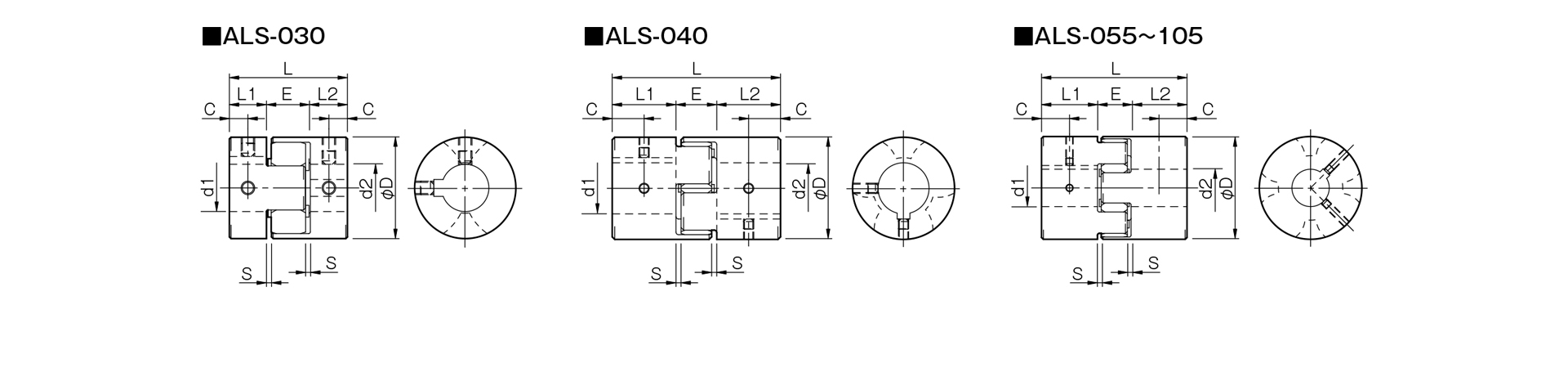

三木プーリのスターフレックス（ジョーカップリング）ALSモデルBタイプ（キー止ねじ仕様）ゴム・樹脂カップリング寸法図 取付寸法および軸径寸法を示す寸法図
単位 [mm]
型式 d1・d2 D L L1・L2 E S C
下穴 最小 最大
ALS-030-B 5 6 14 30 35 11 13 1.5 5.5
ALS-040-B 5 8 22 40 66 25 16 2 12.5
ALS-055-B 5 10 28 55 78 30 18 2 15
ALS-065-B 5 14 38 65 90 35 20 2.5 17.5
ALS-080-B 10 19 45 80 114 45 24 3 22.5
ALS-095-B 8 19 55 95 126 50 26 3 25
ALS-105-B 10 19 60 105 140 56 28 3.5 28
  • 下穴とはセンタ加工を指します。

【標準穴径】

型式 標準穴径 d1・d2［mm］
6 6.35 7 8 9 9.525 10 11 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55 56 60
ALS-030-B ● ● ● ● ● ● ● ● ● ●
ALS-040-B ● ● ● ● ● ● ● ● ● ● ● ● ● ●
ALS-055-B ● ● ● ● ● ● ● ● ● ● ● ● ● ●
ALS-065-B ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
ALS-080-B ● ● ● ● ● ● ● ● ● ● ● ● ●
ALS-095-B ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
ALS-105-B ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
  • ●印と数値の入っている欄の穴径は標準穴径として対応してます。
  • φ11以下はキー溝無し、φ12以上は旧JIS規格、新JIS規格、新規格モータに対応した加工が可能です。

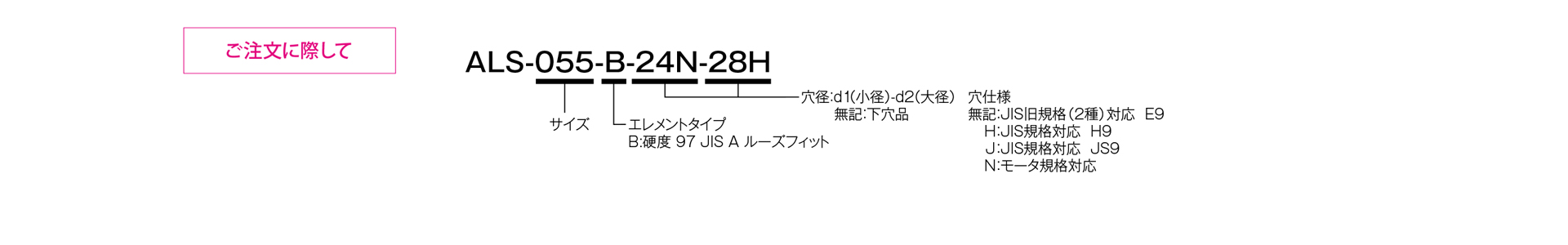

三木プーリのスターフレックス（ジョーカップリング）ALSモデル Bタイプ（キー止ねじ仕様）ゴム・樹脂カップリング ご注文時の型式構成説明図

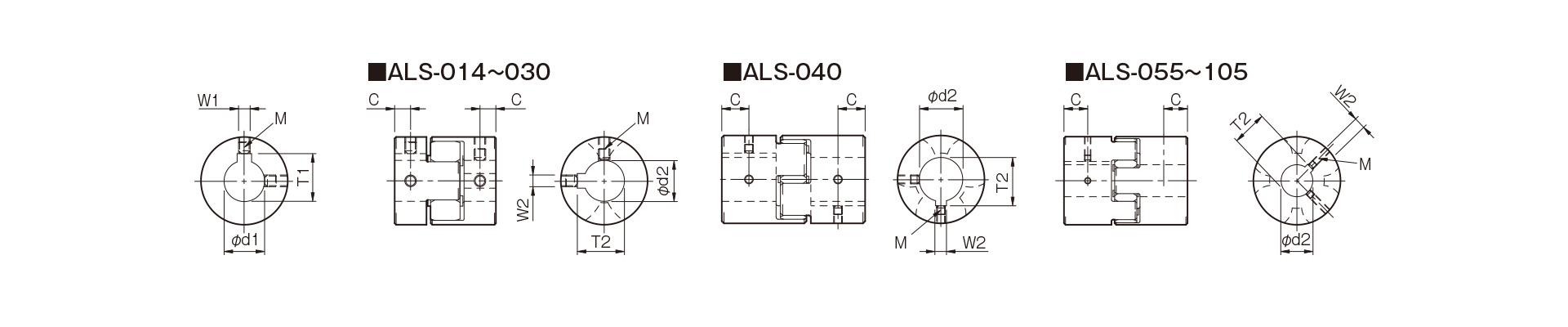

【標準穴加工規格】キー・止ねじ

?
JISキー溝・穴径寸法表
単位 [mm]
JIS旧規格 2種 JIS B 1301 1959対応 JIS新規格 H9 JIS B 1301 1996対応 JIS新規格 JS9 JIS B 1301 1996対応 モータ規格 JIS C 4210 2001対応
穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）
穴径呼び 公差H7,H8 公差E9 － － 穴径呼び 公差H7 公差H9 － － 穴径呼び 公差H7 公差JS9 － － 穴径呼び 公差G7,F7 公差H9 － －
3 3＋0.0180 － － 1-M3 － － － － － － － － － － － － － － －
4 4＋0.0180 － － 2-M3 － － － － － － － － － － － － － － －
5 5＋0.0180 － － 2-M3 － － － － － － － － － － － － － － －
6 6＋0.0180 － － 2-M4 － － － － － － － － － － － － － － －
6.35 6.35＋0.0220 － － 2-M4 － － － － － － － － － － － － － － －
7 7＋0.0220 － － 2-M4 － － － － － － － － － － － － － － －
8 8＋0.0220 － － 2-M4 － － － － － － － － － － － － － － －
9 9＋0.0220 － － 2-M4 － － － － － － － － － － － － － － －
9.525 9.525＋0.0220 － － 2-M4 － － － － － － － － － － － － － － －
10 10＋0.0220 － － 2-M4 － － － － － － － － － － － － － － －
11 11＋0.0180 － － 2-M4 － － － － － － － － － － － － － － －
12 12＋0.0180 4＋0.05＋0.02 13.5＋0.30 2-M4 12H 12＋0.0180 4＋0.030 13.8＋0.30 2-M4 12J 12＋0.0180 4＋0.015－0.015 13.8＋0.30 2-M4 － － － － －
14 14＋0.0180 5＋0.05＋0.02 16.0＋0.30 2-M4 14H 14＋0.0180 5＋0.030 16.3＋0.30 2-M4 14J 14＋0.0180 5＋0.015－0.015 16.3＋0.30 2-M4 14N 14＋0.024＋0.006 5＋0.030 16.3＋0.30 2-M4
15 15＋0.0180 5＋0.05＋0.02 17.0＋0.30 2-M4 15H 15＋0.0180 5＋0.030 17.3＋0.30 2-M4 15J 15＋0.0180 5＋0.015－0.015 17.3＋0.30 2-M4 － － － － －
16 16＋0.0180 5＋0.05＋0.02 18.0＋0.30 2-M4 16H 16＋0.0180 5＋0.030 18.3＋0.30 2-M4 16J 16＋0.0180 5＋0.015－0.015 18.3＋0.30 2-M4 － － － － －
17 17＋0.0180 5＋0.05＋0.02 19.0＋0.30 2-M4 17H 17＋0.0180 5＋0.030 19.3＋0.30 2-M4 17J 17＋0.0180 5＋0.015－0.015 19.3＋0.30 2-M4 － － － － －
18 18＋0.0180 5＋0.05＋0.02 20.0＋0.30 2-M4 18H 18＋0.0180 6＋0.030 20.8＋0.30 2-M5 18J 18＋0.0180 6＋0.015－0.015 20.8＋0.30 2-M5 － － － － －
19 19＋0.0210 5＋0.05＋0.02 21.0＋0.30 2-M4 19H 19＋0.0210 6＋0.030 21.8＋0.30 2-M5 19J 19＋0.0210 6＋0.015－0.015 21.8＋0.30 2-M5 19N 19＋0.028＋0.007 6＋0.030 21.8＋0.30 2-M5
20 20＋0.0210 5＋0.05＋0.02 22.0＋0.30 2-M4 20H 20＋0.0210 6＋0.030 22.8＋0.30 2-M5 20J 20＋0.0210 6＋0.015－0.015 22.8＋0.30 2-M5 － － － － －
22 22＋0.0210 7＋0.061＋0.025 25.0＋0.30 2-M6 22H 22＋0.0210 6＋0.030 24.8＋0.30 2-M5 22J 22＋0.0210 6＋0.015－0.015 24.8＋0.30 2-M5 － － － － －
24 24＋0.0210 7＋0.061＋0.025 27.0＋0.30 2-M6 24H 24＋0.0210 8＋0.0360 27.3＋0.30 2-M6 24J 24＋0.0210 8＋0.018－0.018 27.3＋0.30 2-M6 24N 24＋0.028＋0.007 8＋0.0360 27.3＋0.30 2-M6
25 25＋0.0210 7＋0.061＋0.025 28.0＋0.30 2-M6 25H 25＋0.0210 8＋0.0360 28.3＋0.30 2-M6 25J 25＋0.0210 8＋0.018－0.018 28.3＋0.30 2-M6 － － － － －
28 28＋0.0210 7＋0.061＋0.025 31.0＋0.30 2-M6 28H 28＋0.0210 8＋0.0360 31.3＋0.30 2-M6 28J 28＋0.0210 8＋0.018－0.018 31.3＋0.30 2-M6 28N 28＋0.028＋0.007 8＋0.0360 31.3＋0.30 2-M6
30 30＋0.0210 7＋0.061＋0.025 33.0＋0.30 2-M6 30H 30＋0.0210 8＋0.0360 33.3＋0.30 2-M6 30J 30＋0.0210 8＋0.018－0.018 33.3＋0.30 2-M6 － － － － －
32 32＋0.0250 10＋0.061＋0.025 35.5＋0.30 2-M8 32H 32＋0.0250 10＋0.0360 35.3＋0.30 2-M8 32J 32＋0.0250 10＋0.018－0.018 35.3＋0.30 2-M8 － － － － －
35 35＋0.0250 10＋0.061＋0.025 38.5＋0.30 2-M8 35H 35＋0.0250 10＋0.0360 38.3＋0.30 2-M8 35J 35＋0.0250 10＋0.018－0.018 38.3＋0.30 2-M8 － － － － －
38 38＋0.0250 10＋0.061＋0.025 41.5＋0.30 2-M8 38H 38＋0.0250 10＋0.0360 41.3＋0.30 2-M8 38J 38＋0.0250 10＋0.018－0.018 41.3＋0.30 2-M8 38N 38＋0.05＋0.025 10＋0.0360 41.3＋0.30 2-M8
40 40＋0.0250 10＋0.061＋0.025 43.5＋0.30 2-M8 40H 40＋0.0250 12＋0.0430 43.3＋0.30 2-M8 40J 40＋0.0250 12＋0.0215－0.0215 43.3＋0.30 2-M8 － － － － －
42 42＋0.0250 12＋0.075＋0.032 45.5＋0.30 2-M8 42H 42＋0.0250 12＋0.0430 45.3＋0.30 2-M8 42J 42＋0.0250 12＋0.0215－0.0215 45.3＋0.30 2-M8 42N 42＋0.05＋0.025 12＋0.0430 45.3＋0.30 2-M8
45 45＋0.0250 12＋0.075＋0.032 48.5＋0.30 2-M8 45H 45＋0.0250 14＋0.0430 48.8＋0.30 2-M10 45J 45＋0.0250 14＋0.0215－0.0215 48.8＋0.30 2-M10 － － － － －
48 48＋0.0250 12＋0.075＋0.032 51.5＋0.30 2-M8 48H 48＋0.0250 14＋0.0430 51.8＋0.30 2-M10 48J 48＋0.0250 14＋0.0215－0.0215 51.8＋0.30 2-M10 48N 48＋0.05＋0.025 14＋0.0430 51.8＋0.30 2-M10
50 50＋0.0250 12＋0.075＋0.032 53.5＋0.30 2-M8 50H 50＋0.0250 14＋0.0430 53.8＋0.30 2-M10 50J 50＋0.0250 14＋0.0215－0.0215 53.8＋0.30 2-M10 － － － － －
55 55＋0.030 15＋0.075＋0.032 60.0＋0.30 2-M10 55H 55＋0.030 16＋0.0430 59.3＋0.30 2-M10 55J 55＋0.030 16＋0.0215－0.0215 59.3＋0.30 2-M10 55N 55＋0.06＋0.03 16＋0.0430 59.3＋0.30 2-M10
56 56＋0.030 15＋0.075＋0.032 61.0＋0.30 2-M10 56H 56＋0.030 16＋0.0430 60.3＋0.30 2-M10 56J 56＋0.030 16＋0.0215－0.0215 60.3＋0.30 2-M10 － － － － －
60 60＋0.030 15＋0.075＋0.032 65.0＋0.30 2-M10 60H 60＋0.030 18＋0.0430 64.4＋0.30 2-M10 60J 60＋0.030 18＋0.0215－0.0215 64.4＋0.30 2-M10 60N 60＋0.06＋0.03 18＋0.0430 64.4＋0.30 2-M10
  • φ11以下の規格は、すべてJIS旧規格欄と同じ内容となります。
  • ALS-014の場合、止めねじサイズはM3となります。
  • 止めねじの位置は同一平面上にはなりません。
  • 止めねじは製品に付属します。
  • キー溝加工の位置精度は目視です。
  • キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
  • 表記以外の穴加工の規格寸法につきましては、巻末の技術資料を参照

【止めねじの位置】

単位 [mm]
型式 端面からの位置［mm］
ALS-014 3.5
ALS-020 5
ALS-030 5.5
ALS-040 12.5
ALS-055 15
ALS-065 17.5
ALS-080 22.5
ALS-095 25
ALS-105 28

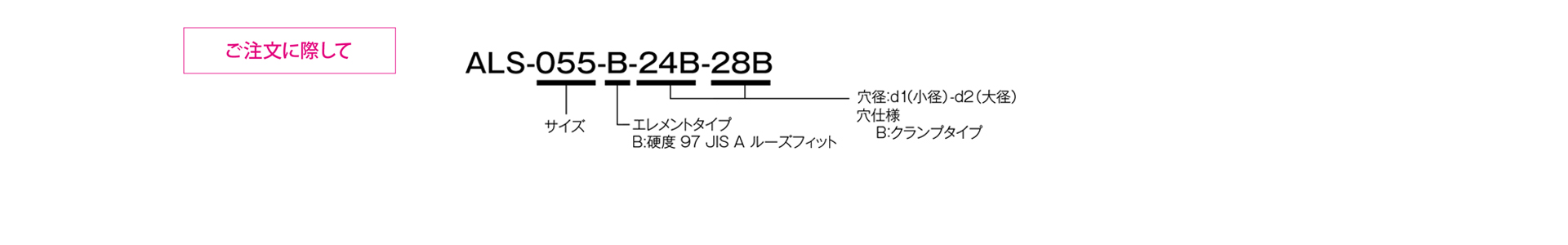

【仕様】クランプ締結タイプ

型式 許容誤差 最高回転速度［min－1］ 静的ねじりばね定数［N・m/rad］ 半径方向ばね定数［N/mm］ 慣性モーメント［kg・m2］ 質量［kg］ 価格［円］
偏心［mm］ 偏角［°］ 軸方向［mm］
ALS-030-B 0.17 1 －0.2～＋1.0 10000 90 460 6.07×10－6 0.043 －
ALS-040-B 0.2 1 －0.5～＋1.2 10000 400 640 4.00×10－5 0.16 －
ALS-055-B 0.22 1 －0.2～＋1.4 7000 1,150 400 1.63×10－4 0.34 －
ALS-065-B 0.25 1 －0.6～＋1.5 5900 2,000 800 3.69×10－4 0.54 －
ALS-080-B 0.28 1 －0.9～＋1.8 4800 4,550 600 1.04×10－3 1.00 －
  • 最高回転速度は動バランスを考慮しておりません。
  • 各ばね定数の値は、20℃の時の値です。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】クランプ締結タイプ

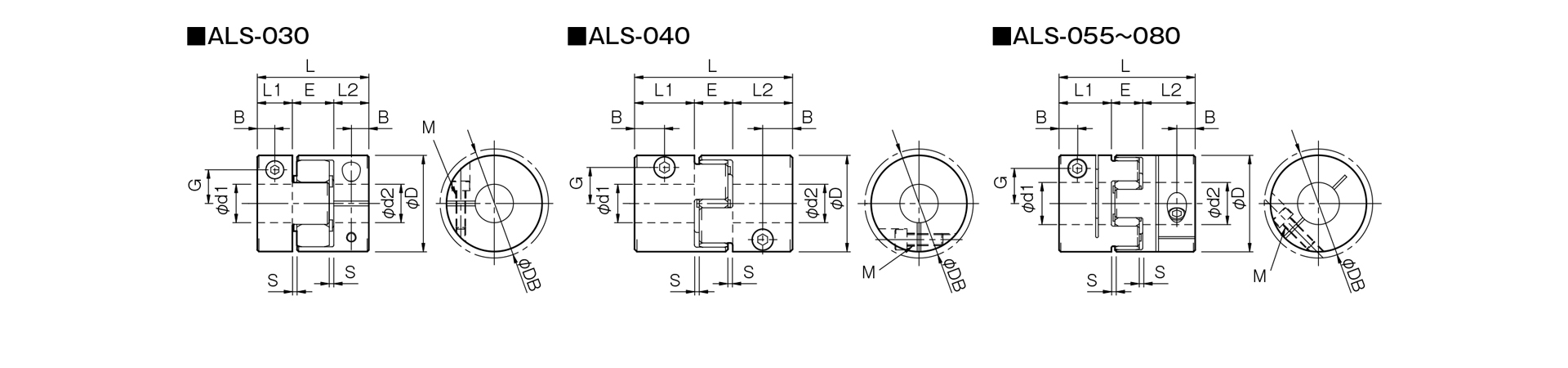

三木プーリのスターフレックス（ジョーカップリング）ALSモデルBタイプ（クランプ締結仕様）ゴム・樹脂カップリング寸法図 取付寸法および軸径寸法を示す寸法図
単位 [mm]
型式 d1・d2 D DB L L1・L2 E S B G M 締め付けトルク［N・m］
最小 最大
ALS-030-B 6 14 30 30 35 11 13 1.5 5.5 10.5 1-M3 1.5
ALS-040-B 8 20 40 43.2 66 25 16 2 12.5 15 1-M5 7
ALS-055-B 10 28 55 55 78 30 18 2 10.5 20 1-M6 14
ALS-065-B 14 35 65 69.8 90 35 20 2.5 11.5 24.5 1-M8 30
ALS-080-B 19 45 80 80 114 45 24 3 11.5 30 1-M8 30
  • φDB寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。
  • クランプボルトMの呼びは数量-ねじの呼びで、数量は片側分の数量です。

【標準穴径と許容伝達トルク】

型式 標準穴径 d1・d2［mm］と許容伝達トルク［N・m］
6 6.35 7 8 9 9.525 10 11 12 14 15 16 18 19 20 22 24 25 28 30 32 35 38 40 42 45
ALS-030-B 2.0 2.2 2.7 3.4 4 4.4 4.7 5.4 6.0 7.4
ALS-040-B 8 12 14 16 19 23 31 34 34 34 34 34
ALS-055-B 21 25 28 35 38 41 48 51 54 61 67 71 80
ALS-065-B 40 44 47 54 58 61 68 75 79 89 96 103 114
ALS-080-B 53 59 72 84 90 108 121 133 151 170 182 194 212
  • 表中の数値が入っている欄の穴径が標準穴径として対応しています。
  • 数値の入っている欄の穴径は、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク[N・m]を示しています。
  • 相手取り付け軸の寸法許容差はh7級となります。ただし、穴径φ35の場合の軸公差は+0.010～-0.025となります。
  • 対応可能な穴径の範囲は、寸法表の最小穴径以上、最大穴径以下となりますが、上表以外の穴径については、別途対応いたしますので、お問い合わせください。

【エレメント】

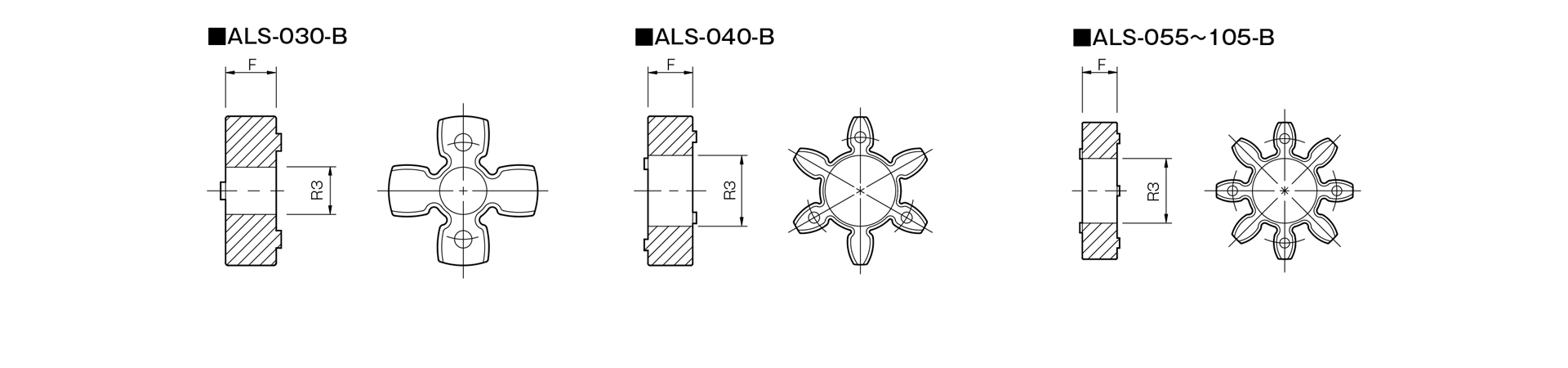

三木プーリのスターフレックス（ジョーカップリング）ALSモデルBタイプゴム・樹脂カップリング寸法図 外形寸法および主要部寸法を示す寸法図
単位 [mm]
型式 F R3 価格［円］
ALS-030-B-EL 10.2 10.5 －
ALS-040-B-EL 12 18.5 －
ALS-055-B-EL 14 27.5 －
ALS-065-B-EL 15 32 －
ALS-080-B-EL 18 41 －
ALS-095-B-EL 20 47 －
ALS-105-B-EL 21 50 －

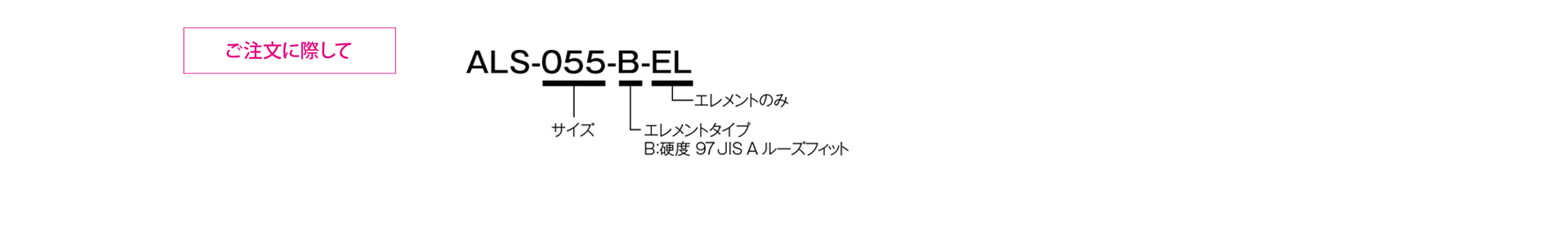

三木プーリのスターフレックス（ジョーカップリング）ALSモデル Bタイプ ゴム・樹脂カップリング ご注文時の型式構成説明図
