スターフレックス（ジョーカップリング）

二個のハブの間にエレメントと呼ばれる緩衝材（ポリウレタンエラストマー）をはさみ込んだシンプルな構造のカップリングで、トルク伝達における応答性とミスアライメント量に応じてお選びいただけるよう、三種類のタイプを用意。エレメントに予備圧縮がかかる設計のタイプは、ノーバックラッシで使用できます。 STWモデルはハブのジョー（爪）にあたる部分を切削加工で高精度に加工しているため、スターフレックスALSモデルよりさらに高精度な回転伝達が可能です。

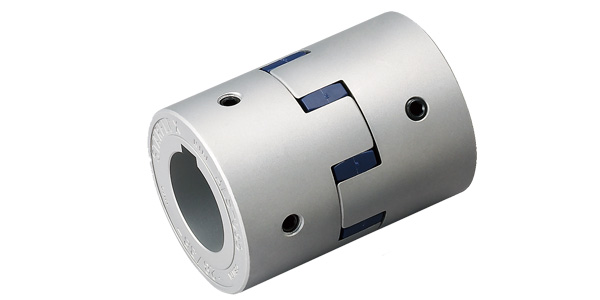

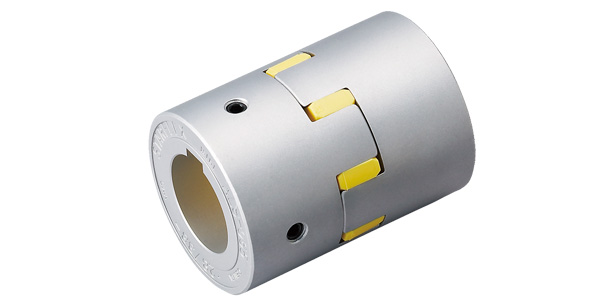

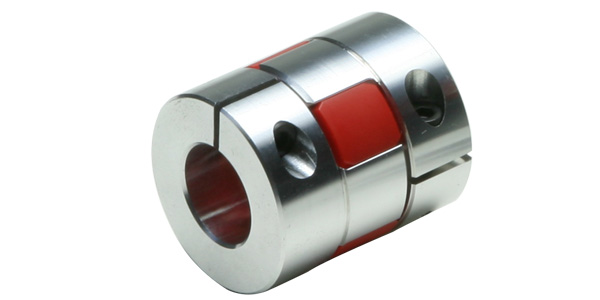

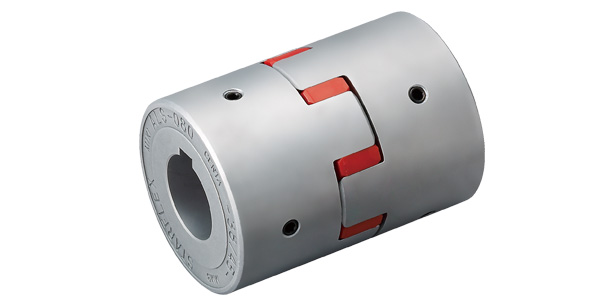

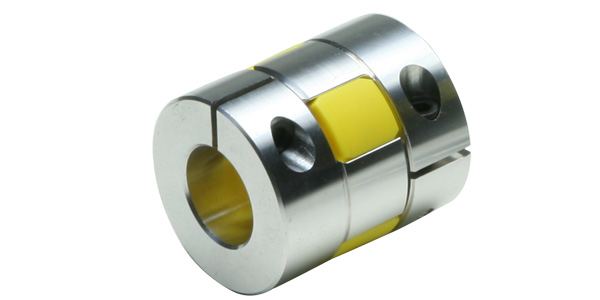

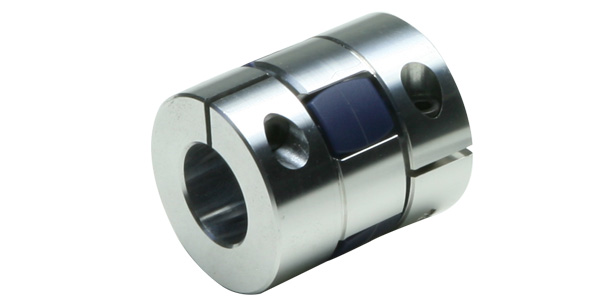

	ALS［R］タイプ	ALS［Y］タイプ	ALS［B］タイプ	STW［ARN］タイプ	STW［AYN］タイプ	STW［ABN］タイプ
画像
仕様	カーブドジョーカップリングで、樹脂硬度97JIS Aを採用、予備圧縮のかかるタイトフィット形状です。	カーブドジョーカップリングで、樹脂硬度90JIS Aを採用、予備圧縮のかかるタイトフィット形状です。	カーブドジョーカップリングで、樹脂硬度97JIS Aを採用、ゆるいはめあいのルーズフィット形状です。	カーブドジョーカップリング-Rと同じで、ハブのジョー（爪）部分を切削加工で高精度化を図りました。	カーブドジョーカップリング-Yと同じで、ハブのジョー（爪）部分を切削加工で高精度化を図りました。	カーブドジョーカップリング-Bと同じで、ハブのジョー（爪）部分を切削加工で高精度化を図りました。
常用トルク [N･m]	2~525	1.2~310	12.5~525	2~525	1.2~310	12.5~525
穴径範囲 [mm]	3～60	3~60	6~60	3~60	3~60	6~60
最高回転速度［min-1］	34100~4500	34100~4500	15900~4500	10000~3700	10000~3700	10000~3700
CAD 会員限定	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
カタログ	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
取扱説明書	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ

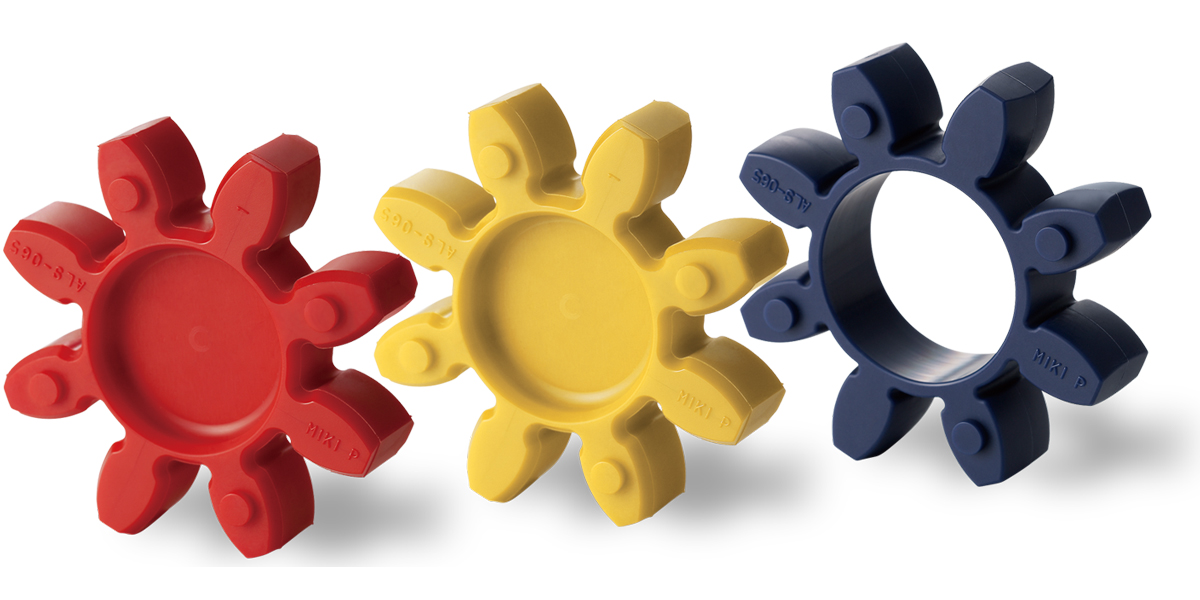

	ELモデル（エレメント単体）
画像
仕様	ALSモデルの緩衝エレメント部分です。ポリウレタンエラストマー製、保守、交換用です。RとYはタイトフィットでノーバックラッシュです。Bタイプはルーズフィットで取付け・取外しが簡単、かつ許容偏心誤差が大きく取れます。
常用トルク [N･m]	Rタイプ：硬度 97 JIS A、Yタイプ：硬度 90 JIS A、Bタイプ：硬度 97 JIS A
穴径範囲 [mm]
最高回転速度［min-1］
CAD 会員限定	-
カタログ	ダウンロード
取扱説明書	ダウンロード
詳細ページ	詳細ページ
