STW［ARN］タイプ

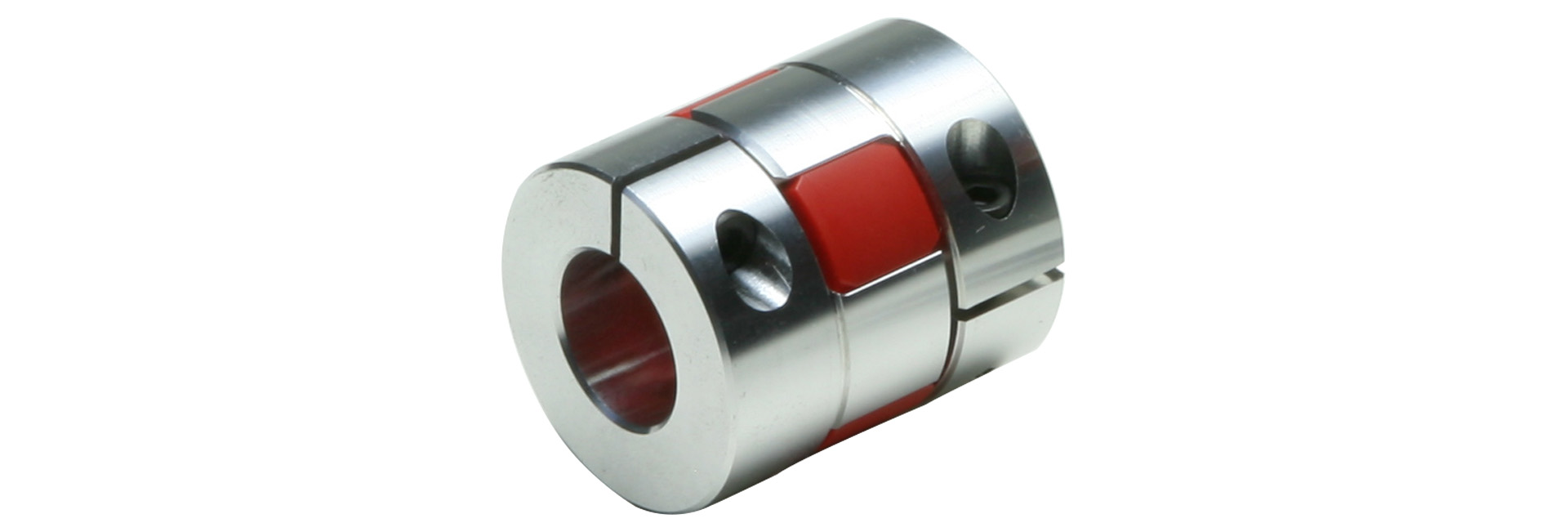

三木プーリのスターフレックスSTWモデル STW-ARNタイプゴム・樹脂カップリング製品画像（ジョーカップリング・高トルク対応・防振軸継手）

カタログダウンロード

会員限定 3D CADダウンロード

取扱説明書ダウンロード

二個のハブの間にエレメントと呼ばれる緩衝樹脂（ポリウレタンエラストマー）をはさみ込んだだけのシンプルな構造のカーブドジョーカップリングで、エレメントは、カーブドジョーカップリング-Rと同じで、ハブのジョー（爪）部分を切削加工とすることで、さらなる高精度化を図りました。

【仕様】

型式	トルク		許容誤差			最高回転速度 [min^-1]	ねじりばね定数 [N･m/rad]	軸方向ばね定数 [N/mm]	慣性モーメント [kg･m²]	質量 [kg]
型式	常用トルク [N･m]	最大トルク [N･m]	偏心 [mm]	偏角 [゜]	軸方向 [mm]	最高回転速度 [min^-1]	ねじりばね定数 [N･m/rad]	軸方向ばね定数 [N/mm]	慣性モーメント [kg･m²]	質量 [kg]
STW-014ARN	(2)	(4)	0.10	1	0 ～＋0.6	10000	21	380	1.98×10^‒7	0.007
STW-020ARN	(5)	(10)	0.10	1	0 ～＋0.8	10000	43	400	1.09×10^‒6	0.019
STW-030ARN	(12.5)	(25)	0.10	1	0 ～＋1.0	10000	136	650	6.19×10^‒6	0.045
STW-040ARN	(17)	(34)	0.10	1	0 ～＋1.2	10000	1550	1700	4.01×10^‒5	0.16
STW-055ARN	(60)	(120)	0.10	1	0 ～＋1.4	7000	2000	1350	1.63×10^‒4	0.34
STW-065ARN	(160)	(320)	0.10	1	0 ～＋1.5	5900	3100	1400	3.69×10^‒4	0.54
STW-080ARN	(325)	(650)	0.10	1	0 ～＋1.8	4800	6000	1710	1.04×10^‒3	1.00
STW-095ARN	(450)	(900)	0.10	1	－0.5 ～＋2.0	4000	10000	4200	2.25×10^‒3	1.50
STW-105ARN	(525)	(1050)	0.15	1	－0.9 ～＋2.0	3700	12000	5000	3.75×10^‒3	2.05

ご採用いただく穴径によっては、軸締結部分での保持力により常用・最大トルクが制限を受けますので、「標準穴径と伝達トルク」でご確認ください。
STW-014 ～ 080ARN の軸方向への変位はマイナス側には許容できません。
最高回転速度は動バランスを考慮しておりません。
各ばね定数の値は、20℃のときの値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】

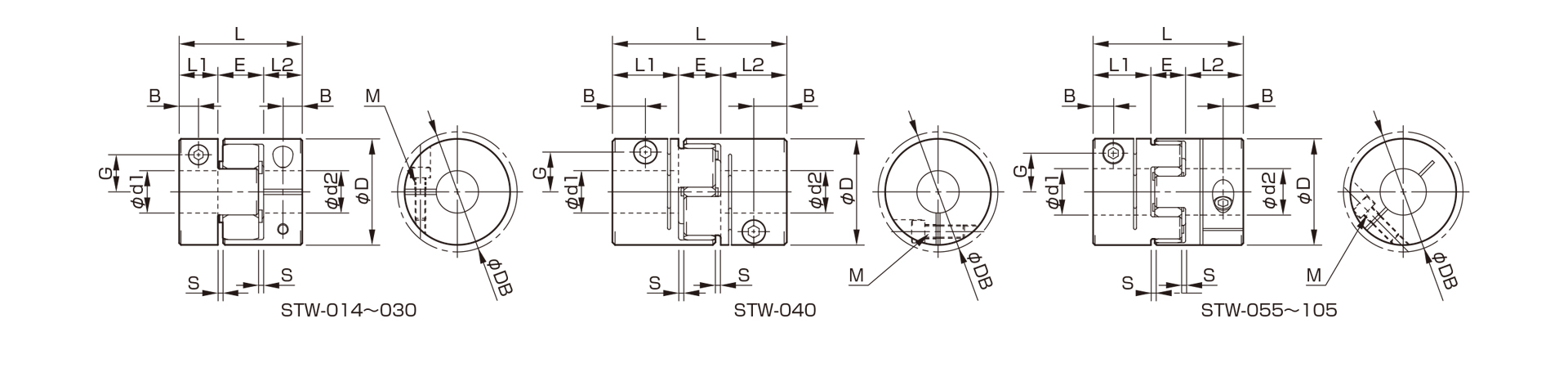

三木プーリのスターフレックスSTWモデル STW-ARNタイプゴム・樹脂カップリング寸法図（ジョーカップリング・高トルク対応・防振軸継手）

型式	d1・d2 [mm]		D [mm]	DB [mm]	L [mm]	L1・L2 [mm]	E [mm]	S [mm]	B [mm]	G [mm]	M数量 - 呼び	締め付けトルク [N・m]
型式	最小	最大	D [mm]	DB [mm]	L [mm]	L1・L2 [mm]	E [mm]	S [mm]	B [mm]	G [mm]	M数量 - 呼び	締め付けトルク [N・m]
STW-014ARN	3	7	14	16.4	22	7	8	1	3.5	5	1-M2	0.4
STW-020ARN	4	10	20	21.7	30	10	10	1	5	7.5	1-M2.5	1
STW-030ARN	6	16	30	30	35	11	13	1.5	5.5	10.5	1-M3	1.5
STW-040ARN	8	24	40	47(45.1)	66	25	16	2	8 (6.5)	15	1-M6 (1-M5)	14 (7)
STW-055ARN	10	30	55	56	78	30	18	2	8	20.5	1-M6	14
STW-065ARN	14	38	65	70.7	90	35	20	2.5	11.5	25	1-M8	30
STW-080ARN	19	45	80	80	114	45	24	3	11.5	30	1-M8	30
STW-095ARN	20	55	95	98.5	126	50	26	3	12.5	37	1-M10	68
STW-105ARN	25	60	105	105	140	56	28	3.5	12.5	40	1-M10	68

φDB 寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。
クランプボルト M の呼びは数量 - ねじの呼びで、数量は片側ハブの本数です。
STW-040ARN は、表中の穴径を 22 または 24 と表記した場合、DB：45.1、B：6.5、M：1－M5 となり、締付トルクは 7N・m となります。

【標準穴径と許容伝達トルク】

標準穴径 d1・d2[mm] と許容伝達トルク[N・m]
型式	トルク	3	4	5	6	6.35	7	8	10	11	12	14	15	16	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55	60
STW-014ARN	常用	0.5	0.9	1.3	1.5	1.7	1.9
STW-014ARN	最大	0.5	0.9	1.3	1.5	1.7	1.9
STW-020ARN	常用		2.1	2.2	2.7	2.7	3.0	3.5	4.5
STW-020ARN	最大		2.1	2.2	2.7	2.7	3.0	3.5	4.5
STW-030ARN	常用				3.6	3.6	4.1	4.9	7.0	7.5	8.2	9.7	10	11
STW-030ARN	最大				3.6	3.6	4.1	4.9	7.0	7.5	8.2	9.7	10	11
STW-040ARN	常用							17	17	17	17	17	17	17	17	17	17	17	17
STW-040ARN	最大							22	27	29	31	34	34	34	34	34	34	30	32
STW-055ARN	常用								34	38	41	49	53	57	60	60	60	60	60	60	60	60
STW-055ARN	最大								34	38	41	49	53	57	65	69	72	80	88	92	104	111
STW-065ARN	常用											54	61	68	82	89	96	109	123	130	151	160	160	160	160
STW-065ARN	最大											54	61	68	82	89	96	109	123	130	151	165	179	199	220
STW-080ARN	常用															105	111	124	137	143	162	175	188	207	226	238	251	270
STW-080ARN	最大															105	111	124	137	143	162	175	188	207	226	238	251	270
STW-095ARN	常用																215	295	365	400	450	450	450	450	450	450	450	450	450	450	450
STW-095ARN	最大																215	295	365	400	506	575	646	716	786	856	900	900	900	900	900
STW-105ARN	常用																			410	520	525	525	525	525	525	525	525	525	525	525	525
STW-105ARN	最大																			410	520	590	660	733	800	970	950	1050	1050	1050	1050	1050

数値の入っている欄の穴径は標準穴径として対応しています。
数値の入っている欄の穴径は、軸締結部分での保持力によって許容伝達トルクが制限を受けます。数値はその許容伝達トルク[N・m]を示しています。
相手取り付け軸の寸法許容差は h7 級となります。ただし、穴径φ35の場合の軸公差は+0.010～-0.025となります。
対応可能な穴径の範囲は、寸法表の最小以上、最大以下となりますが、上表以外の穴径については別途対応いたしますので、お問い合わせください。

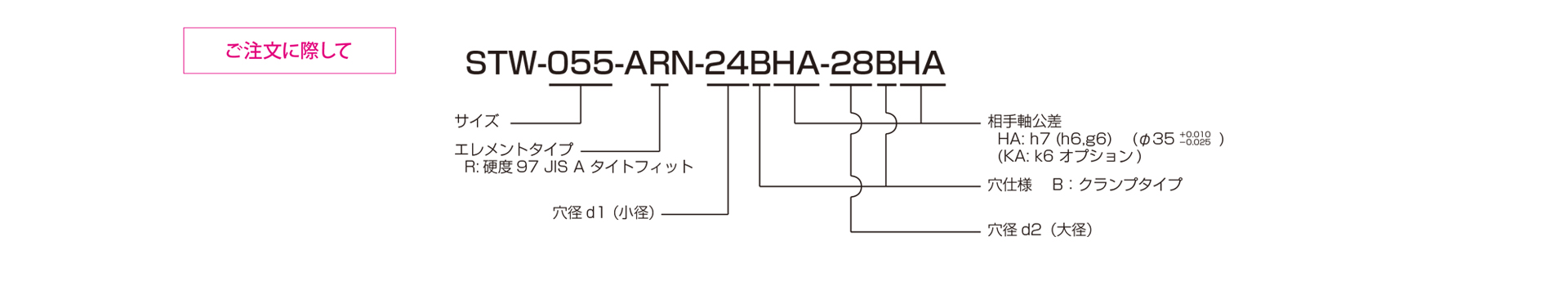

三木プーリのスターフレックス（ジョーカップリング）STWモデル ARNタイプゴム・樹脂カップリングご注文時の型式構成説明図

【エレメント】

三木プーリのスターフレックス（ジョーカップリング）ALSモデルRタイプゴム・樹脂カップリング寸法図外形寸法および主要部寸法を示す寸法図

型式	F	R1	R2	K	A
ALS-014-R-EL	6.2	3.5	－	2.5	1.2
ALS-020-R-EL	8.2	6.2	－	3.4	1.4
ALS-030-R-EL	10.2	8.5	－	4	2.2
ALS-040-R-EL	12	18	－	4.5	3
ALS-055-R-EL	14	24	－	5.5	3
ALS-065-R-EL	15	30	－	5.5	4
ALS-080-R-EL	18	37	15	7	4
ALS-095-R-EL	20	43	20	8	4
ALS-105-R-EL	21	50	20	8.5	4

三木プーリのスターフレックス（ジョーカップリング）ALSモデル Rタイプゴム・樹脂カップリングご注文時の型式構成説明図
