ACWモデル

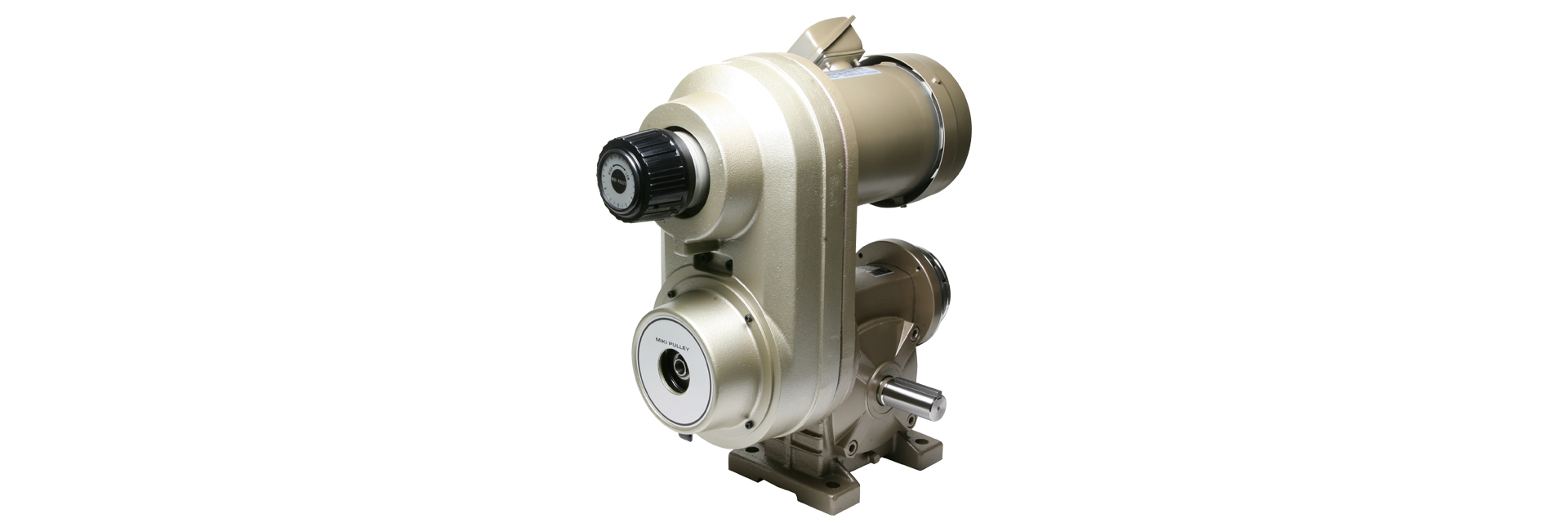

三木プーリのACWタイプ ベルト式無段変速機ユニット製品画像（高トルク対応・無段変速・産業用伝動装置）
カタログ ダウンロード
取扱説明書 ダウンロード
ベルトを使った動力伝達において、駆動軸と従動軸にそれぞれ可変ピッチプーリを配し、駆動側のピッチを強制的に変更し、従動側のピッチを追従させることで、駆動－従動間の軸間距離を変えることなく変速できます。ANWモデルに、電磁クラッチ、電磁ブレーキを組み込んだモデルです。出力の運転制御が可能です。

【仕様1】概要

型式 モータ出力[kW] 極数 電源 電圧[V]/周波数[Hz] 変速比 使用変速機 使用ベルト型式 減速機 質量[kg]
モータ側変速機型式 機械側変速機型式
ACW-02PMN 0.2 4 三相 200/50、200・220/60 1:4 AK-90-AN-11 PE-106-AC-12H 1022V196S N-CPM-12 19.5
ACW-04PMN 0.4 4 三相 200/50、200・220/60 1:4 AK-106-AN-14N PE-125-AC-15H 1422V236S N-CPM-15 28.5
ACW-07PMN 0.75 4 三相 200/50、200・220/60 1:4 AK-125-AN-19N PE-150-AC-18H 1422V270S N-CPM-18 48
ACW-15PMN-N 1.5 4 三相 200/50、200・220/60 1:4 AK-150-AN-24N PE-180N-AC-22H 1922V338S N-CPM-22 75
ACW-22PMN 2.2 4 三相 200/50、200・220/60 1:4 AK-180-AN-28N PE-212-AC-25H 2322V387S N-CPM-25 120
ACW-37PMN 3.7 4 三相 200/50、200・220/60 1:4 AK-180-AN-28N PE-212-AC-30H 2322V387S N-CPM-30 148.5
  • 0.2ｋW・0.4ｋWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。

【仕様2】クラッチブレーキ仕様

型式 電磁クラッチ・ブレーキ
サイズ 動摩擦トルク[N・m] 静摩擦トルク[N・m] 励磁電圧[V] 容量[W] 電流[A] 抵抗[Ω] 耐熱クラス
ACW-02PMN 06 5 5.5 DC 24 11 0.46 52 B
ACW-04PMN 08 10 11 DC 24 15 0.63 38 B
ACW-07PMN 10 20 22 DC 24 20 0.83 29 B
ACW-15PMN-N 12 40 45 DC 24 25 1.09 23 B
ACW-22PMN 16 80 90 DC 24 35 1.46 16 B
ACW-37PMN 16 80 90 DC 24 35 1.46 16 B
  • 連続あるいは高頻度運転でご使用の際は、温度上昇を考慮する必要があります。弊社までお問い合わせください。

【仕様3】減速比別出力回転速度とトルク

ACW-PMN 出力軸回転速度・トルク表
型式 周波数［Hz］ 各減速比率における出力軸回転速度［min−1］と出力軸トルク［N･m］
1/10 1/20 1/30 1/40 1/50 1/60
出力回転速度 50 50～200 25～100 17～68 12.5～50 10～40 8.5～34
60 60～240 30～120 20～80 15～60 12～48 10～40
ACW-02PMN 50 24.5～6.4 40.2～11.3 55.0～16.2 55.0～18.8 55.0～23.3 55.0～26.1
60 19.6～5.1 32.1～9.1 44.8～13.0 48.9～15.0 55.0～18.6 55.0～20.9
ACW-04PMN 50 49.4～12.9 86.3～23.8 115～32.9 120～40.7 107～46.1 100～53.3
60 39.5～10.3 69.1～19.0 92.0～26.3 109～32.5 103～36.9 95.3～42.6
ACW-07PMN 50 92.3～24.4 167～45.9 212～62.5 193～80.5 151～87.0 151～102
60 73.8～19.5 134～36.7 173～50.0 186～64.4 145～69.6 144～81.7
ACW-15PMN 50 186～50.7 237～94.0 303～131 263～163 252～166 215～143
60 153～40.9 224～75.8 288～106 251～131 242～159 204～143
ACW-22PMN 50 212～79.3 394～151 507～208 526～270 467～308 441～294
60 178～66.1 331～126 430～173 502～225 448～271 420～294
ACW-37PMN 50 360～134 644～251 870～353 768～443 799～525 716～468
60 303～112 546～210 742～294 733～369 766～475 676～468

【寸法】

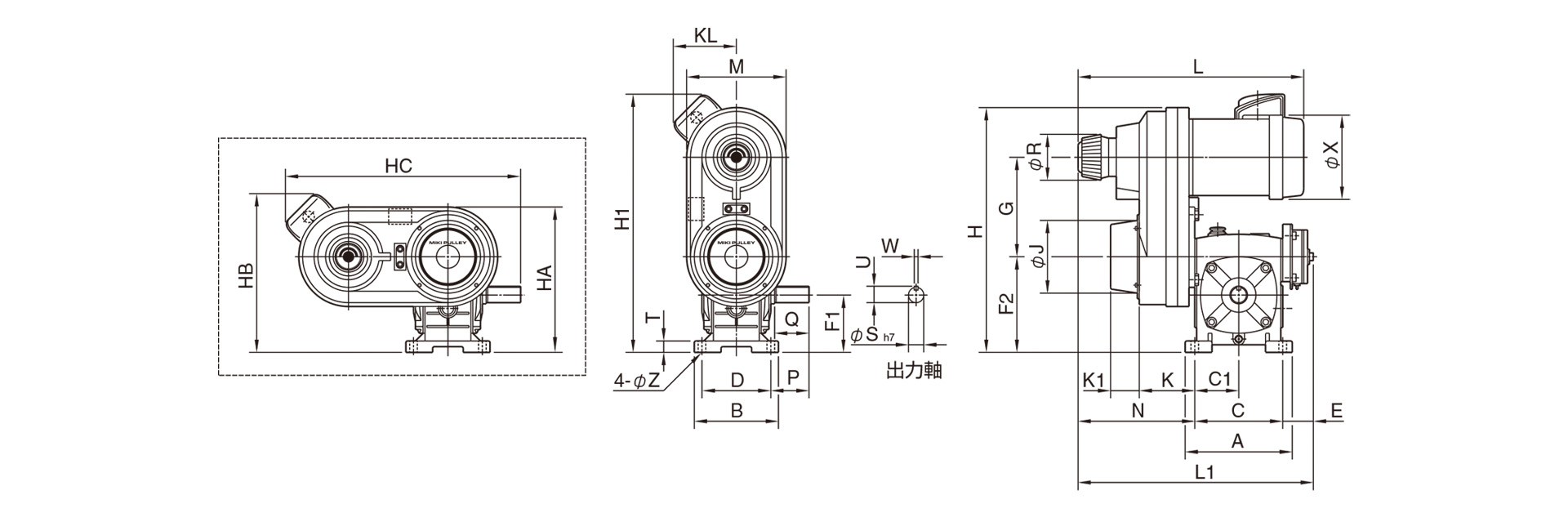

三木プーリのACWモデルベルト式無段変速機ユニット寸法図 外形寸法および取付寸法を示す寸法図
単位 [mm]
型　式 ACW-02PMN ACW-04PMN ACW-07PMN ACW-15PMN-N ACW-22PMN ACW-37PMN
A 140 150 190 220 270 320
B 120 130 150 170 190 230
C 110 120 150 180 220 260
C1 55 60 75 90 110 130
D 95 105 115 135 155 180
E 52 57 63.6 62 81 85.5
F1 80 90 105 120 150 180
F2 130 150 175 200 250 300
G 140 160 186 239 250 250
H 340 389 456 549 628 678
H1 379 419 477 564 - -
J 98 108 134 158 190 190
K 83 101 109 158.5 143 148
K1 57 49 53 59.5 105 105
L 345.5 373 417.5 462.5 542 627.5
L1 337 372 436.1 476 599 648
M 139 158 190 220 255 255
N 175 195 222.5 234 298 302.5
P 47.5 57.5 72.5 72.5 92.5 100
Q 40 50 60 65 75 85
R 70 70 80 80 80 80
T 15 20 22 25 25 30
S 17 22 28 32 38 45
U 19 24.5 31 35 41 48.5
W 5 6 8 10 10 14
X 131 131 162 187 202 235
Z 11 11 15 15 15 18
KL 109 109 116.5 125 141.5 164.5
HA 195.5 229 270 310 378 428
HB 239 259 291.5 325 391.5 464.5
HC 344 379 432.5 504 547.5 567.5

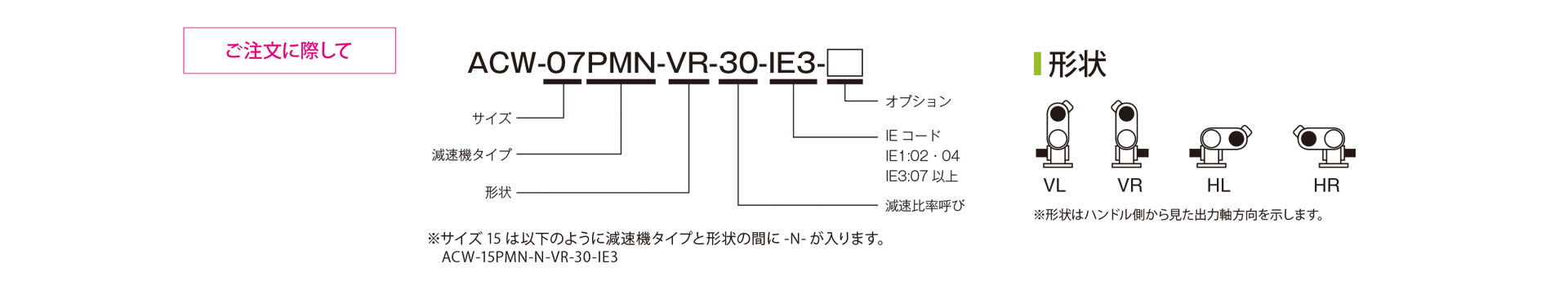

三木プーリのACWモデル ベルト式無段変速機ユニット ご注文時の型式構成説明図
