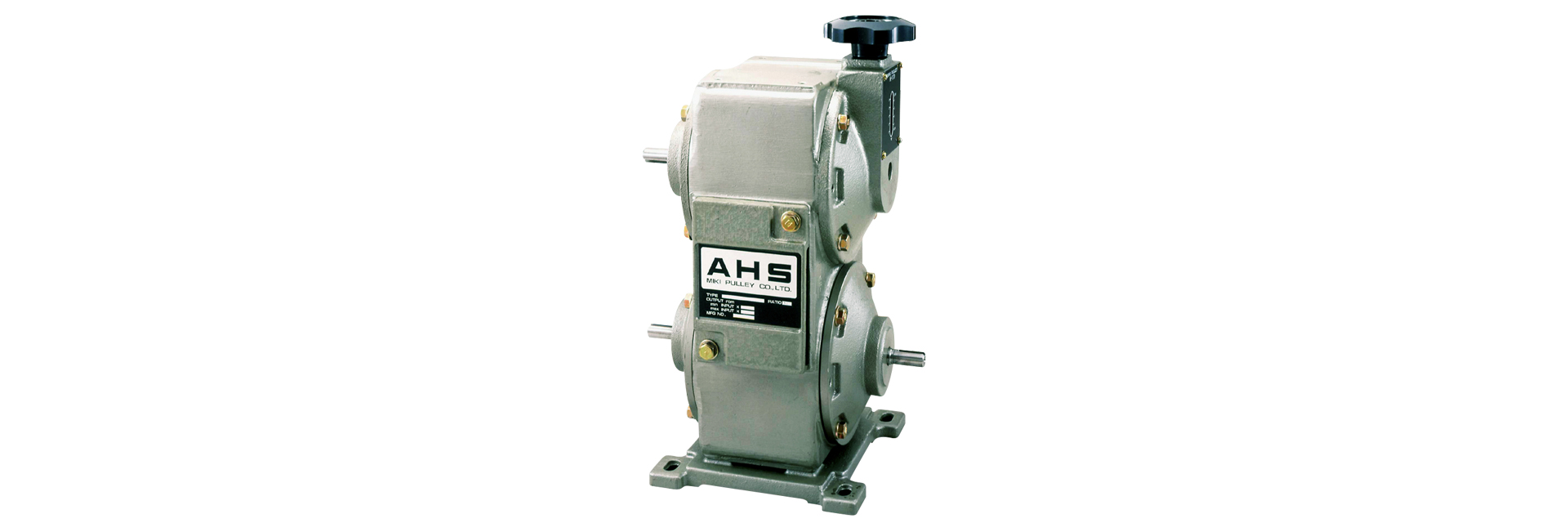

AHSモデル | 三木プーリ

ベルトを使った動力伝達において、駆動軸と従動軸にそれぞれ可変ピッチプーリを配し、駆動側のピッチを強制的に変更し、従動側のピッチを追従させることで、駆動－従動間の軸間距離を変えることなく変速できます。ベルト式無段変速機を中心に制御機器、モータなどを組み合わせることのできる箱型ユニットです。

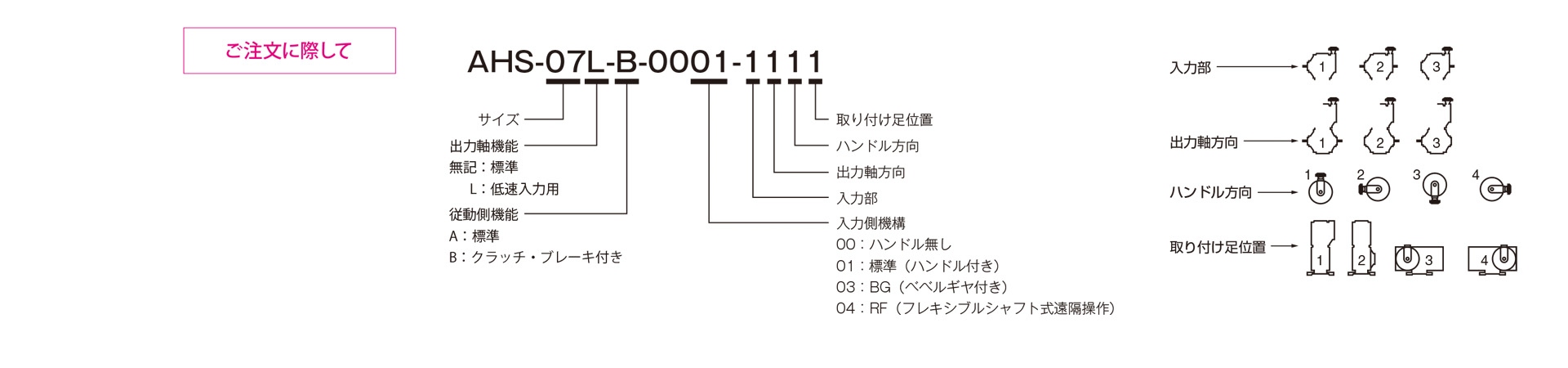

【仕様】

型式	伝達容量（4極モータ）［kW］	標準仕様変速機							電磁クラッチ・ブレーキ
型式	伝達容量（4極モータ）［kW］	変速比	出力軸回転速度［min^-1］	ハンドル回転回数［回］	使用ベルト型式	Aタイプ質量［kg］	Bタイプ質量［kg］	サイズ	動摩擦トルク［N･m］	静摩擦トルク［N･m］	励磁電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス
AHS-02-□	0.2	1:4	入力回転速度×0.42～1.68 ※入力回転速度範囲:900～1800	11	1422V240S	17	19	06	5	5.5	DC 24	11	0.46	52	B
AHS-04-□	0.4	1:4	入力回転速度×0.42～1.68 ※入力回転速度範囲:900～1800	13	1422V270S	23	26	08	10	11	DC 24	15	0.63	38	B
AHS-07-□	0.75	1:4	入力回転速度×0.42～1.68 ※入力回転速度範囲:900～1800	14	1422V300S	32	36	10	20	22	DC 24	20	0.83	29	B
AHS-15-□	1.5	1:4	入力回転速度×0.42～1.68 ※入力回転速度範囲:900～1800	15	1922V363S	47	54	12	40	45	DC 24	25	1.09	23	B
AHS-22-□	2.2	1:4	入力回転速度×0.42～1.68 ※入力回転速度範囲:900～1800	17	2322V421S	97	108	16	80	90	DC 24	35	1.46	16	B
AHS-37-□	3.7	1:4	入力回転速度×0.42～1.68 ※入力回転速度範囲:900～1800	17	2322V421S	97	108	16	80	90	DC 24	35	1.46	16	B

型式	容量（4極モータ）［kW］	低速入力仕様変速機							電磁クラッチ・ブレーキ
型式	容量（4極モータ）［kW］	変速比	出力軸回転速度［min^-1］	ハンドル回転回数［回］	使用ベルト型式	Aタイプ質量［kg］	Bタイプ質量［kg］	サイズ	動摩擦トルク［N･m］	静摩擦トルク［N･m］	励磁電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス
AHS-02L-□	0.2	1:4（1:3）	入力回転速度×0.5～2.0 （0.5～1.5） ※入力回転速度範囲:500～900	11	1422V240S	17	19	6	5	5.5	DC 24	11	0.46	52	B
AHS-04L-□	0.4	1:4（1:3）	入力回転速度×0.5～2.0 （0.5～1.5） ※入力回転速度範囲:500～900	13	1422DV278	23	26	8	10	11	DC 24	15	0.63	38	B
AHS-07L-□	0.75	1:4（1:3）	入力回転速度×0.5～2.0 （0.5～1.5） ※入力回転速度範囲:500～900	14	1422DV314S	32	36	10	20	22	DC 24	20	0.83	29	B
AHS-15L-□	1.5	1:4（1:3）	入力回転速度×0.5～2.0 （0.5～1.5） ※入力回転速度範囲:500～900	15	1922DV381	47	54	12	40	45	DC 24	25	1.09	23	B
AHS-22L-□	2.2	1:4（1:3）	入力回転速度×0.5～2.0 （0.5～1.5） ※入力回転速度範囲:500～900	17	2322DV454	97	108	16	80	90	DC 24	35	1.46	16	B
AHS-37L-□	3.7	1:4（1:3）	入力回転速度×0.5～2.0 （0.5～1.5） ※入力回転速度範囲:500～900	17	2322DV454	97	108	16	80	90	DC 24	35	1.46	16	B

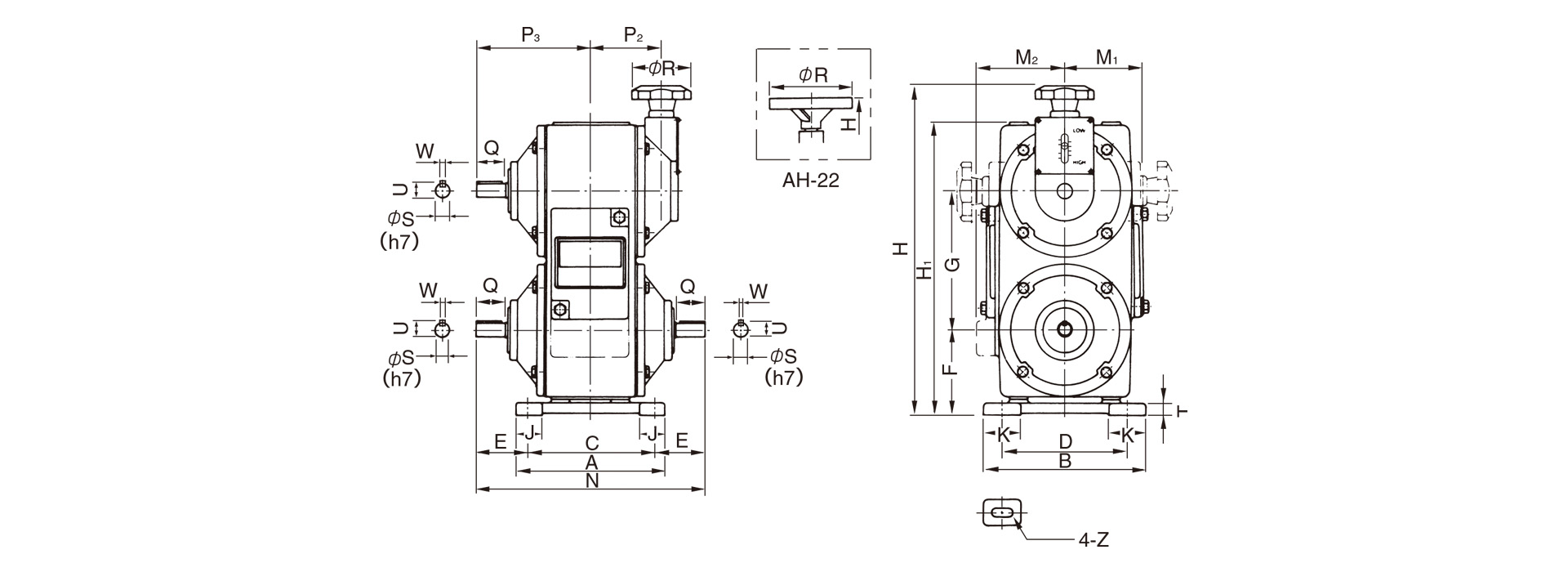

単位 [mm]
型　式	AHS-02	AHS-04	AHS-07	AHS-15	AHS-22	AHS-37
A	190	200	230	260	320	320
B	200	220	250	280	320	320
C	160	170	200	230	260	260
D	160	170	200	230	260	260
E	52.5	70	80	80	100	100
F	105	115	135	155	185	185
G	170	188	213	255	300	300
H	409	447	503	584	707	707
H₁	360	397	453	534	635	635
J	30	35	45	50	60	60
K	40	50	50	50	60	60
M₁	97	106	117	138	170	170
M₂	97	106	117	138	170	170
M₂	110	120	130	150	175	175
N	265	310	360	390	460	460
P₂	80	92	106	121	133	133
P₃	132.5	155	180	195	230	230
R	80	80	80	80	160	160
Q	30	40	50	50	60	60
S	14	19	24	24	28	28
U	16	21	27	27	31	31
W	5	5	7	7	7	7
T	12	17	20	25	25	25
Z	10×20	12×30	12×30	12×30	14×40	14×40
