ANW（NHN・PMN）タイプ

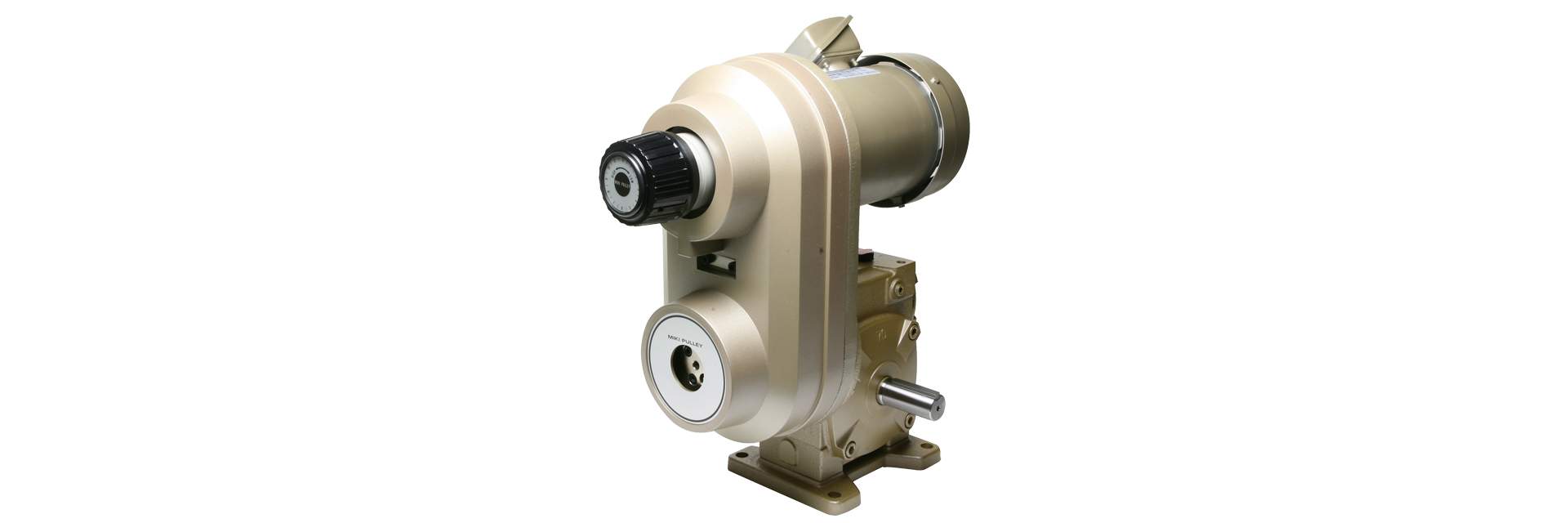

三木プーリのANW[NHN・PMN]タイプ ベルト式無段変速機ユニット製品画像（高耐久仕様・無段変速・産業用速度制御）
カタログ ダウンロード
取扱説明書 ダウンロード
ベルトを使った動力伝達において、駆動軸と従動軸にそれぞれ可変ピッチプーリを配し、駆動側のピッチを強制的に変更し、従動側のピッチを追従させることで、駆動－従動間の軸間距離を変えることなく変速できます。ANSモデルを変速機構に、モータ、ウオーム減速機をユニット化したモデルです。

【仕様1】概要

型式 モータ出力[kW] 極数 電源 電圧[V]/周波数[Hz] 変速比 使用変速機 使用ベルト型式 減速機 質量[kg]
モータ側変速機型式 機械側変速機型式
ANW-02NHN 0.2 4 三相 200/50、200・220/60 1:4 AK-90-AN-11 PE-106-AN-12H 1022V196S NHN-50 20
ANW-04NHN 0.4 4 三相 200/50、200・220/60 1:4 AK-106-AN-14N PE-125-AN-15H 1422V236S NHN-60 27
ANW-07NHN 0.75 4 三相 200/50、200・220/60 1:4 AK-125-AN-19N PE-150N-AN-18H 1422V270S NHN-70 48
ANW-15NHN 1.5 4 三相 200/50、200・220/60 1:4 AK-150-AN-24N PE-180N-AN-22H 1922V338S NHN-80 78
ANW-22PMN 2.2 4 三相 200/50、200・220/60 1:4 AK-160-AN-28N PE-190N-AN-25H 2322V341S N-PRM-25 91
ANW-37PMN 3.7 4 三相 200/50、200・220/60 1:4 AK-180-AN-28N PE-212N-AN-30H 2322V387S N-PRM-30 129
  • 0.2ｋW・0.4ｋWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。

【仕様2】減速比別 回転数とトルク

ANW 出力軸回転速度・トルク表
型式 周波数［Hz］ 各減速比率における出力軸回転速度［min−1］と出力軸トルク［N･m］
1/10 1/20 1/30 1/40 1/50 1/60
出力軸
回転速度		 50 50～200 25～100 17～68 12.5～50 10～40 8.5～34
60 60～240 30～120 20～80 15～60 12～48 10～40
ANW-02NHN 50 24.5～6.4 40.2～11.3 55.0～16.2 55.0～18.8 55.0～23.3 55.0～26.1
60 19.6～5.1 32.1～9.1 44.8～13.0 48.9～15.0 55.0～18.6 55.0～20.9
ANW-04NHN 50 49.4～12.9 86.3～23.8 115～32.9 120～40.7 107～46.1 100～53.3
60 39.5～10.3 69.1～19.0 92.0～26.3 109～32.5 103～36.9 95.3～42.6
ANW-07NHN 50 92.3～24.4 167～45.9 212～62.5 193～80.5 151～87.0 151～102
60 73.8～19.5 134～36.7 173～50.0 186～64.4 145～69.6 144～81.7
ANW-15NHN 50 186～50.7 237～94.0 303～131 263～163 252～166 215～143
60 153～40.9 224～75.8 288～106 251～131 242～159 204～143
ANW-22PMN 50 212～79.3 394～151 507～208 526～270 467～308 441～294
60 178～66.1 331～126 430～173 502～225 448～271 420～294
ANW-37PMN 50 360～134 644～251 870～353 768～443 799～525 716～468
60 303～112 546～210 742～294 733～369 766～475 676～468
  • 出力軸トルクは、減速機の許容値で抑えられているものもあります。

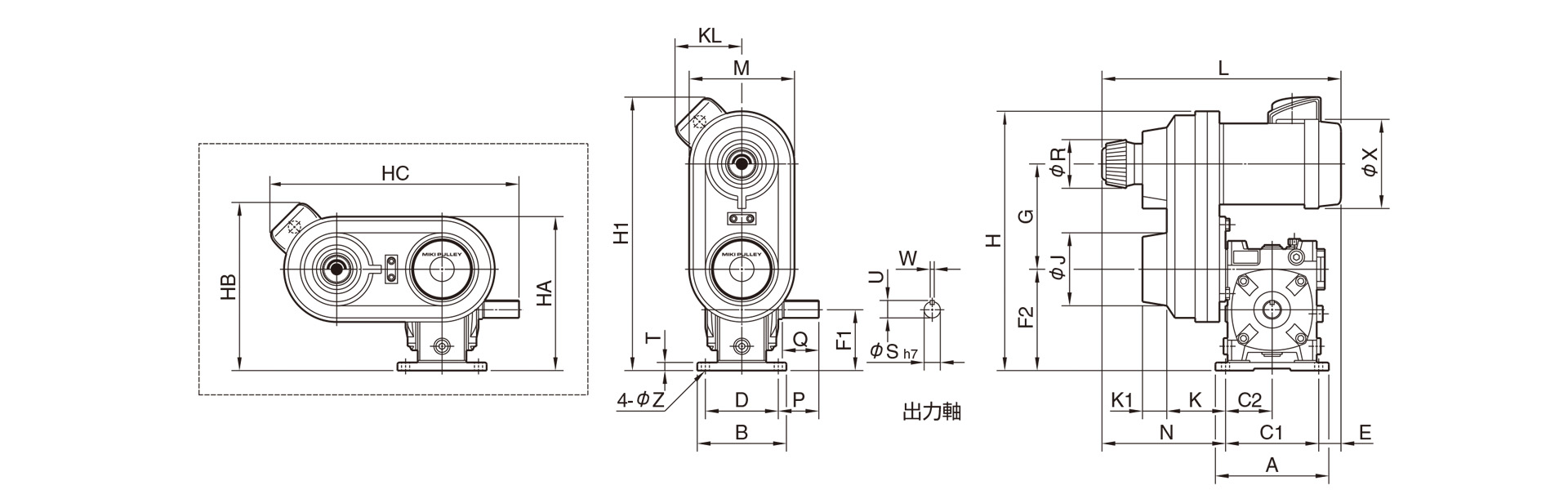

【寸法】

三木プーリのANWモデル[NHN・PMN]タイプベルト式無段変速機ユニット寸法図 外形寸法および取付寸法を示す寸法図
単位 [mm]
型　式 ANW-02NHN ANW-04NHN ANW-07NHN ANW-15NHN ANW-22PMN ANW-37PMN
A 142 165 190 220 270 320
B 124 143 160 170 190 230
C1 118 140 160 190 220 260
C2 59 70 80 95 110 130
D 100 115 130 140 155 180
E 56.5 48 40 44 66.5 75
F1 80 90 105 112 150 180
F2 130 150 175 192 250 300
G 140 160 186 239 230 250
H 340 389 456 541 590 677.5
H1 379 419 477 556 - -
J 98 108 134 155 140 150
K 79 89.5 104 117.5 139 137
K1 40 44 42 53 57 74
L 345.5 373 417.5 462.5 542 627.5
M 139 158 190 220 220 255
N 171 185 217.5 228.5 255.5 292.5
P 45 52.5 65 70 92.5 100
Q 40 50 60 65 75 85
R 70 70 80 80 80 80
T 12 13 15 18 25 30
S 17 22 28 32 38 45
U 19 24.5 31 35 41 48.5
W 5 6 8 10 10 14
X 131 131 162 187 202 235
Z 10 12 14 14 15 18
KL 109 109 116.5 125 141.5 164.5
HA 200 229 270 302 360 427.5
HB 239 259 291.5 317 391 464.5
HC 344 379 432.5 504 510 568

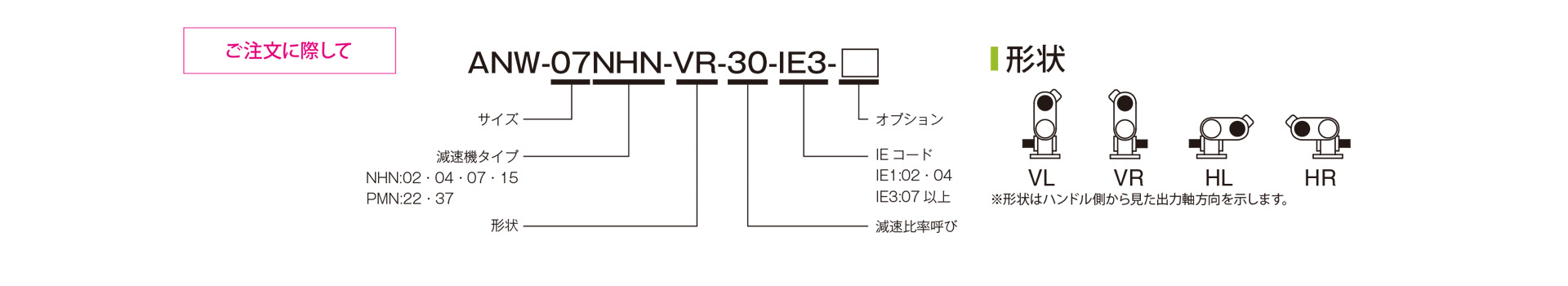

三木プーリのANWモデル [NHN・PMN]タイプ ベルト式無段変速機ユニット ご注文時の型式構成説明図
