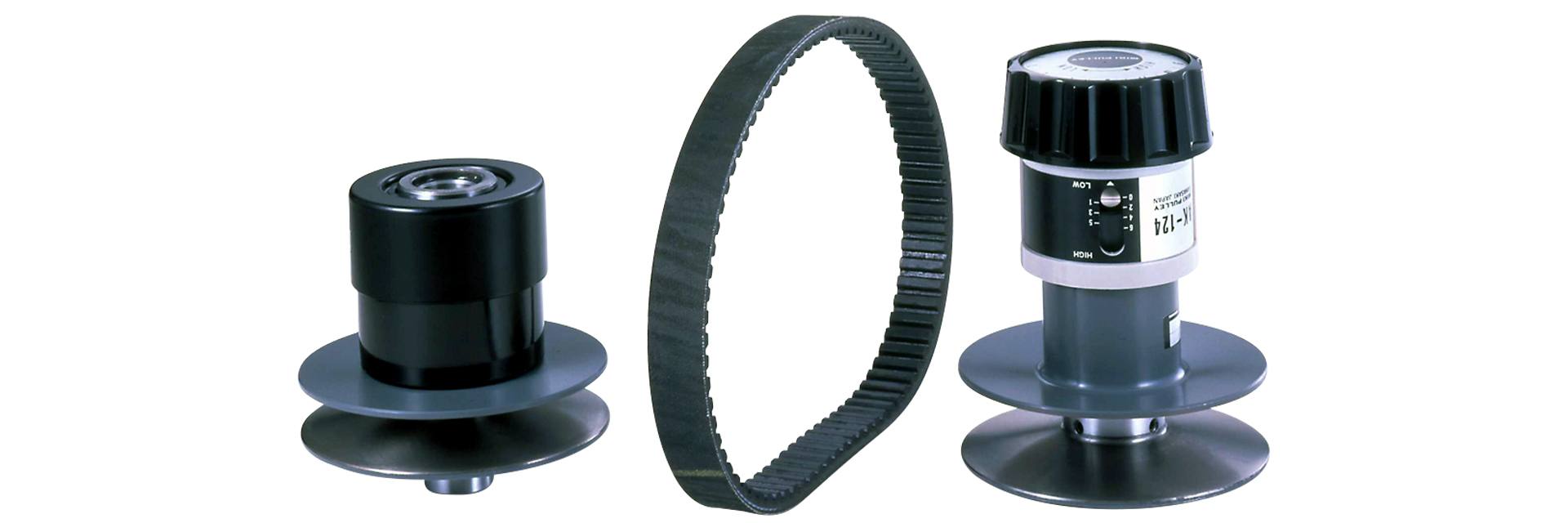

PDSモデル
ベルトを使った動力伝達において、駆動軸と従動軸にそれぞれ可変ピッチプーリを配し、駆動側のピッチを強制的に変更し、従動側のピッチを追従させることで、駆動－従動間の軸間距離を変えることなく変速させるシステムです。ダブル可変ピッチプーリ変速ユニットのベーシックタイプです。

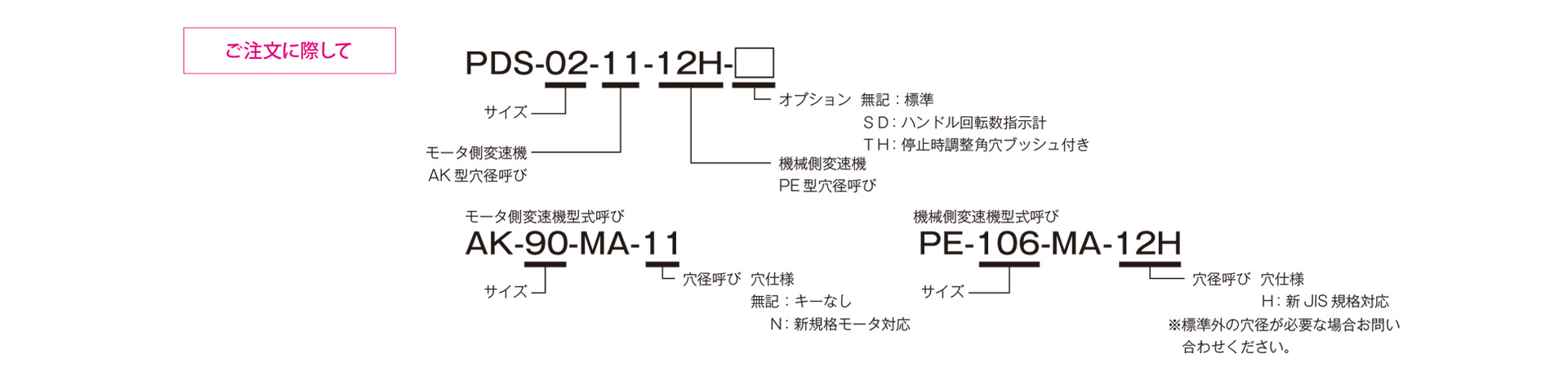

【仕様】
| 型式 | 適用モータ （4極）［kW］ | 変速比 | 出力回転数 ［min-1］ | ハンドル 回転回数［回］ | 使用変速機 | |||
|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | モータ側 型式 | モータ側 質量［kg］ | 機械側 型式 | ||||
| PDS-02 | 0.2 | 1:4 | 500～2000 | 600～2400 | 5 | AK-90-MA-11 | 1.3 | PE-106-MA-12H |
| PDS-04 | 0.4 | 1:3.5 | 720～2520 | 870～3050 | 5.5 | AK-124-MA-14N | 2.4 | PE-124-MA-15H |
| PDS-07 | 0.75 | 1:4 | 600～2400 | 720～2880 | 7.5 | AK-140-MA-19N | 2.8 | PE-155-MA-18H |
| PDS-15 | 1.5 | 1:4 | 500～2000 | 600～2400 | 8.5 | AK-155-MA-24N | 3.7 | PE-185-MA-22H |
| PDS-22 | 2.2 | 1:4.5 | 500～2250 | 600～2700 | 10.5 | AK-185-MA-28N | 5.4 | PE-216-MA-25H |
| PDS-37 | 3.7 | 1:3 | 780～2350 | 940～2820 | 8.5 | AK-216-MA-28N | 6.9 | PE-216-MA-30H |
- 出力回転数は三相4極モータ取付け時のものです。また入力回転数は1800min-1以下でご使用ください。
- 適用モータ5.5kW以上についてはお問い合わせください。
【ベルト番号と軸間距離】
| 型 式 | 軸間距離 [mm] | ベルト番号 | 軸間距離 [mm] | ベルト番号 | 軸間距離 [mm] | ベルト番号 |
|---|---|---|---|---|---|---|
| PDS-02 | 163 | 1022V220S | 172 | 1022V223 | 200 | 1022V247S |
| PDS-04 | 200 | 1422V270S | 242 | 1422V300S | 278 | 1422V330S |
| PDS-07 | 172 | 1422V270S | 214 | 1422V300S | 252 | 1422V330S |
| PDS-15 | 182 | 1922V298S | 211 | 1922V321 | 235 | 1922V338S |
| PDS-22 | 230 | 2322V364S | 275 | 2322V396S | 306 | 2322V421S |
| PDS-37 | 247 | 2322V396S | 279 | 2322V421S | 304 | 2322V441K |
- 変速ベルトは別売品です。
- 軸間距離は寸法図記号C寸法です。

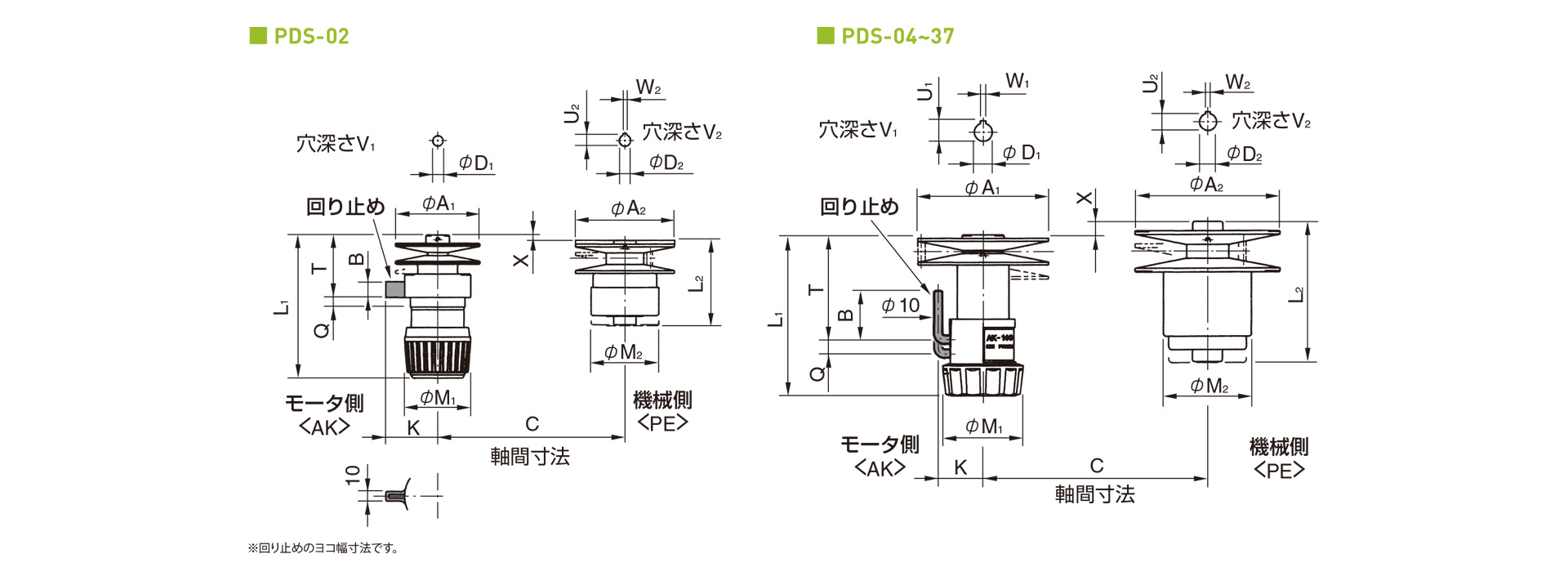

【寸法】
| 型 式 | モータ側変速機型式 | A1 | M1 | L1 | B | K | Q | T | D1 | U1 | W1 | V1 | max.P.D. | min.P.D. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PDS-02 | AK-90-MA-11 | 90 | 70 | 153 | 17 | 55 | 10 | 67 | 11 | - | - | 25 | 85 | 34.5 |
| PDS-04 | AK-124-MA-14N | 124 | 86 | 164 | 53 | 48 | 11 | 107 | 14 | 16 | 5 | 30 | 114 | 58 |
| PDS-07 | AK-140-MA-19N | 140 | 86 | 172 | 53 | 48 | 15 | 112 | 19 | 21.5 | 6 | 40 | 135 | 58 |
| PDS-15 | AK-155-MA-24N | 155 | 86 | 205 | 53 | 48 | 17 | 142 | 24 | 27 | 8 | 50 | 148 | 60 |
| PDS-22 | AK-185-MA-28N | 185 | 86 | 231 | 62 | 53 | 21 | 165 | 28 | 31 | 8 | 60 | 178 | 70 |
| PDS-37 | AK-216-MA-28N | 216 | 86 | 240 | 74 | 53 | 17.5 | 175 | 28 | 31 | 8 | 60 | 200 | 110 |
| 型 式 | 機械側変速機型式 | A2 | M2 | L2 | D2 | U2 | W2 | V2 | max.P.D. | min.P.D. | X |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PDS-02 | PE-106-MA-12H | 106 | 73 | 91 | 12 | 13.5 | 4 | 30 | 101 | 54.5 | -1 |
| PDS-04 | PE-124-MA-15H | 124 | 79 | 122 | 15 | 17 | 5 | 40 | 118 | 63 | 12 |
| PDS-07 | PE-155-MA-18H | 155 | 94 | 151 | 18 | 20.5 | 6 | 45 | 150 | 77 | 14 |
| PDS-15 | PE-185-MA-22H | 185 | 104 | 172 | 22 | 24.5 | 6 | 55 | 178 | 100 | 16.5 |
| PDS-22 | PE-216-MA-25H | 216 | 126 | 205 | 25 | 28 | 8 | 50 | 208 | 112 | 17.5 |
| PDS-37 | PE-216-MA-30H | 216 | 126 | 205 | 30 | 33 | 8 | 65 | 208 | 120 | 17.5 |
- AK 型ハンドル部分の回り止めは、設計していただくか、ANS 用の回り止め支えを使用することができます。その場合別途手配が必要です。
