111モデル（励磁作動形ブレーキ）

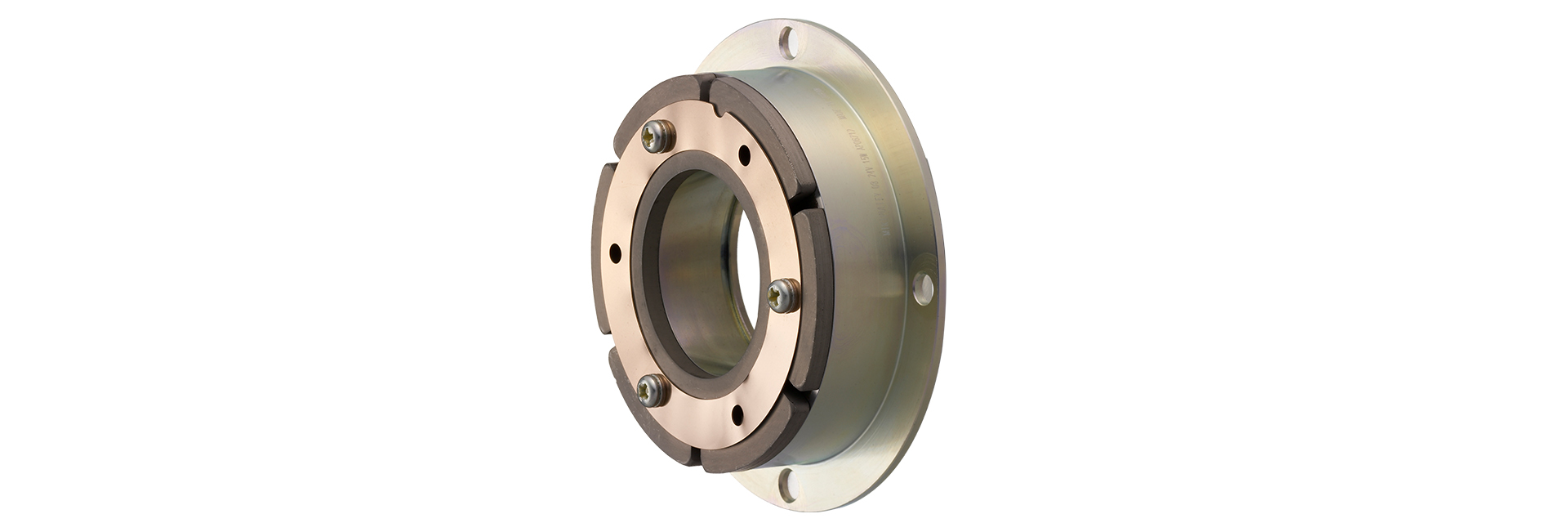

三木プーリの励磁作動形ブレーキ 111タイプ（1型・2型・3型）フランジ取り付け形製品画像（壁面取り付け用・電磁ブレーキ・産業用制動装置）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
コイルへの通電で作動する励磁作動形ブレーキで、標準サイズのラインアップです。基本設計がクラッチと同じ薄型のブレーキです。応答性にすぐれ、負荷の急停止に威力を発揮します。取り付け形状の異なる３種類のアーマチュアアッセンブリがありますので、最適なものを選ぶことができます。

【仕様】

型式 サイズ 動摩擦トルクTd［N・m］ 静摩擦トルクTs［N・m］ コイル（at20℃） 耐熱クラス リード線 最高回転速度［min－1］ アーマチュア慣性モーメント　J［kg・m2］ 空隙再調整までの総仕事ET［J］ アーマチュア吸引時間ta［s］ トルク立上り時間tp［s］ トルク消滅時間td［s］ 質量［kg］
電圧［V］ 容量［W］ 電流［A］ 抵抗［Ω］ ULスタイル サイズ
111-06-13G 06 5 5.5 DC24 11 0.46 52 B UL3398 AWG22 8000 4.23×10－5 36×106 0.015 0.033 0.015 0.28
111-06-12G 06 5 5.5 DC24 11 0.46 52 B UL3398 AWG22 8000 6.03×10－5 36×106 0.015 0.033 0.015 0.32
111-06-11G 06 5 5.5 DC24 11 0.46 52 B UL3398 AWG22 8000 6.03×10－5 36×106 0.015 0.033 0.015 0.32
111-08-13G 08 10 11 DC24 15 0.63 38 B UL3398 AWG18 6000 1.18×10－4 60×106 0.016 0.042 0.025 0.5
111-08-12G 08 10 11 DC24 15 0.63 38 B UL3398 AWG18 6000 1.71×10－4 60×106 0.016 0.042 0.025 0.58
111-08-11G 08 10 11 DC24 15 0.63 38 B UL3398 AWG18 6000 1.71×10－4 60×106 0.016 0.042 0.025 0.58
111-10-13G 10 20 22 DC24 20 0.83 29 B UL3398 AWG18 5000 4.78×10－4 130×106 0.018 0.056 0.030 0.91
111-10-12G 10 20 22 DC24 20 0.83 29 B UL3398 AWG18 5000 6.63×10－4 130×106 0.018 0.056 0.030 1.07
111-10-11G 10 20 22 DC24 20 0.83 29 B UL3398 AWG18 5000 6.63×10－4 130×106 0.018 0.056 0.030 1.07
111-12-13G 12 40 45 DC24 25 1.04 23 B UL3398 AWG18 4000 1.31×10－3 250×106 0.027 0.090 0.050 1.68
111-12-12G 12 40 45 DC24 25 1.04 23 B UL3398 AWG18 4000 1.81×10－3 250×106 0.027 0.090 0.050 1.97
111-12-11G 12 40 45 DC24 25 1.04 23 B UL3398 AWG18 4000 1.81×10－3 250×106 0.027 0.090 0.050 1.97
111-16-13G 16 80 90 DC24 35 1.46 16 B UL3398 AWG18 3000 4.80×10－3 470×106 0.035 0.127 0.055 3.15
111-16-12G 16 80 90 DC24 35 1.46 16 B UL3398 AWG18 3000 6.35×10－3 470×106 0.035 0.127 0.055 3.45
111-16-11G 16 80 90 DC24 35 1.46 16 B UL3398 AWG18 3000 6.35×10－3 470×106 0.035 0.127 0.055 3.45
111-20-13G 20 160 175 DC24 45 1.88 13 B UL3398 AWG16 2500 1.37×10－2 10×108 0.065 0.200 0.070 5.9
111-20-12G 20 160 175 DC24 45 1.88 13 B UL3398 AWG16 2500 1.90×10－2 10×108 0.065 0.200 0.070 7.1
111-20-11G 20 160 175 DC24 45 1.88 13 B UL3398 AWG16 2500 1.90×10－2 10×108 0.065 0.200 0.070 7.1
111-25-13G 25 320 350 DC24 60 2.5 9.6 B UL3398 AWG16 2000 3.58×10－2 20×108 0.085 0.275 0.125 10.5
111-25-12G 25 320 350 DC24 60 2.5 9.6 B UL3398 AWG16 2000 4.83×10－2 20×108 0.085 0.275 0.125 12.2
111-25-11G 25 320 350 DC24 60 2.5 9.6 B UL3398 AWG16 2000 4.83×10－2 20×108 0.085 0.275 0.125 12.2
  • 動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。
  • 回転部慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】111-□-13G

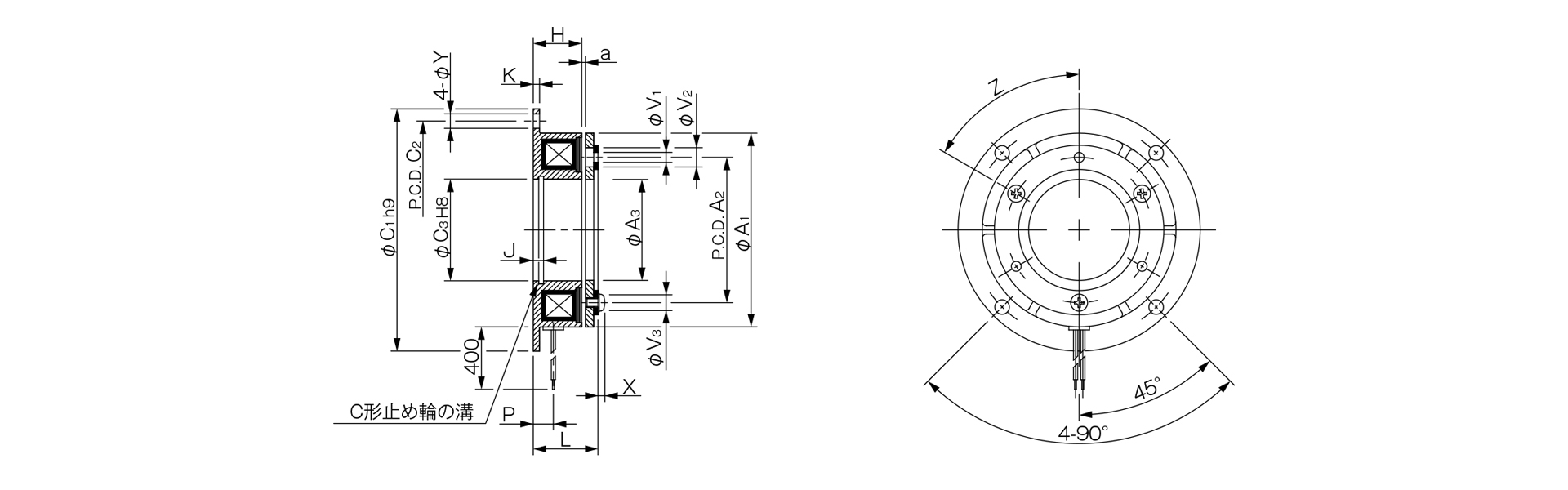

三木プーリの励磁作動形ブレーキ111モデル（3型）フランジ取り付け形（壁面取り付け用）寸法図 取付寸法および主要部寸法を示す寸法図
単位 [mm]

サイズ 径方向寸法 軸方向寸法
A1 A2 A3 C1 C2 C3 V1 V2 V3 Y Z H J K L P X a
06 63 46 34.5 80 72 35 3-3.1 3-6.3 3-5.5 5 6-60° 18 3.5 2.1 22 7.3 2.5 0.2~±0.05
08 80 60 41.7 100 90 42 3-4.1 3-8 3-7 6 6-60° 20 4.3 2.6 24.5 8.3 2.85 0.2~±0.05
10 100 76 51.5 125 112 52 3-5.1 3-11 3-9 7 6-60° 22 5 3.1 28.1 9 3.3 0.2~±0.05
12 125 95 61.5 150 137 62 3-6.1 3-12 3-11 7 6-60° 24 5.5 3.6 31 9.3 3.3 0.3＋0.05－0.1
16 160 120 79.5 190 175 80 3-8.2 3-15 3-14 9.5 6-60° 26 6 4.1 35 11.7 3.5 0.3＋0.05－0.1
20 200 158 99.5 230 215 100 3-10.2 3-18 3-16.2 9.5 6-60° 30 7 5.1 41.4 13.4 4.9 0.50－0.2
25 250 210 124.5 290 270 125 4-12.2 4-22 4-20 11.5 8-45° 35 8 6.1 47.9 16 5.5 0.50－0.2
  • 取り付け方法などに関しては、設計上の確認事項でご確認ください。

【寸法】111-□-12G

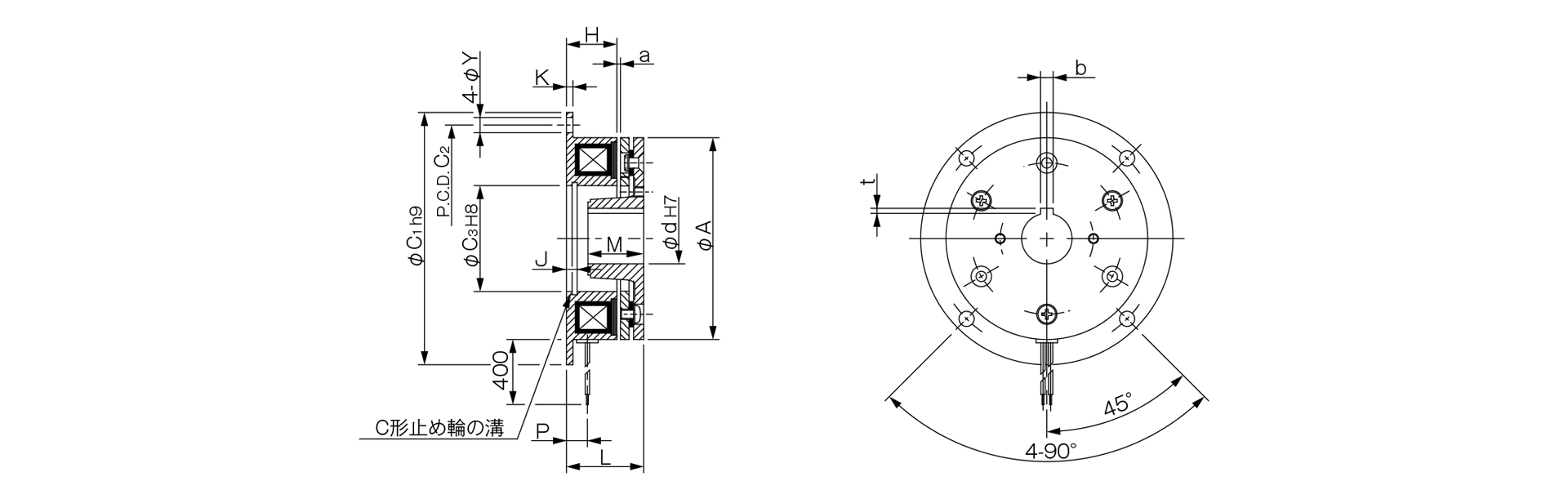

三木プーリの励磁作動形ブレーキ111モデル（2型）フランジ取り付け形（壁面取り付け用）寸法図 取付寸法および主要部寸法を示す寸法図
単位 [mm]

サイズ 径方向寸法 軸方向寸法
A C1 C2 C3 Y H J K L M P a
06 63 80 72 35 5 18 3.5 2.1 25.5 15 7.3 0.2~±0.05
08 80 100 90 42 6 20 4.3 2.6 28.5 20 8.3 0.2~±0.05
10 100 125 112 52 7 22 5 3.1 33.1 25 9 0.2~±0.05
12 125 150 137 62 7 24 5.5 3.6 37 30 9.3 0.3＋0.05－0.1
16 160 190 175 80 9.5 26 6 4.1 42 38 11.7 0.3＋0.05－0.1
20 200 230 215 100 9.5 30 7 5.1 50.4 45 13.4 0.50－0.2
25 250 290 270 125 11.5 35 8 6.1 58.9 54 16 0.50－0.2
単位 [mm]

サイズ 軸穴寸法
d H7 JIS規格対応 JIS旧規格対応
d H7 b P9 t b P9 t
06 12 4－0.012－0.042 1.5＋0.50 4＋0.050＋0.020 1.5＋0.50
15 5－0.012－0.042 2＋0.50 5＋0.050＋0.020 2＋0.50
08 15 5－0.012－0.042 2＋0.50 5＋0.050＋0.020 2＋0.50
20 6－0.012－0.042 2.5＋0.50 5＋0.050＋0.020 2＋0.50
10 20 6－0.012－0.042 2.5＋0.50 5＋0.050＋0.020 2＋0.50
25 8－0.015－0.051 3＋0.50 7＋0.061＋0.025 3＋0.50
12 25 8－0.015－0.051 3＋0.50 7＋0.061＋0.025 3＋0.50
30 8－0.015－0.051 3＋0.50 7＋0.061＋0.025 3＋0.50
16 30 8－0.015－0.051 3＋0.50 7＋0.061＋0.025 3＋0.50
40 12－0.018－0.061 3＋0.50 10＋0.061＋0.025 3.5＋0.50
20 40 12－0.018－0.061 3＋0.50 10＋0.061＋0.025 3.5＋0.50
50 14－0.018－0.061 3.5＋0.50 12＋0.075＋0.032 3.5＋0.50
25 50 14－0.018－0.061 3.5＋0.50 12＋0.075＋0.032 3.5＋0.50
60 18－0.018－0.061 4＋0.50 15＋0.075＋0.032 5＋0.50
  • 取り付け方法などに関しては、設計上の確認事項でご確認ください。

【寸法】111-□-11G

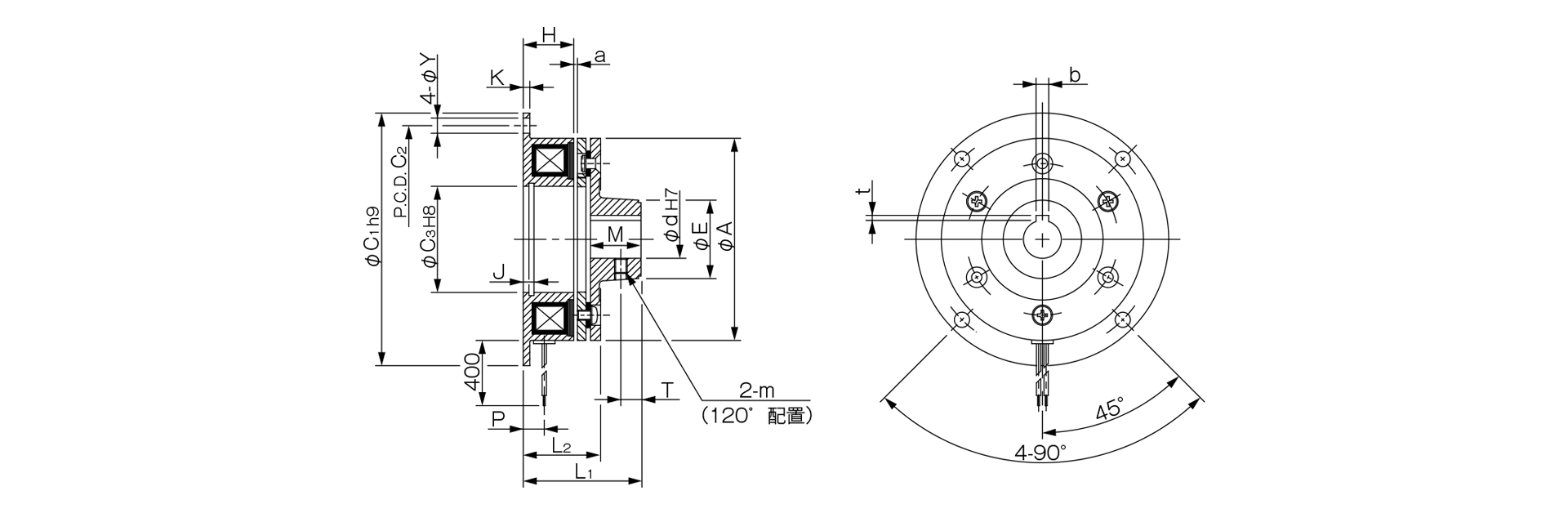

三木プーリの励磁作動形ブレーキ111モデル（1型）フランジ取り付け形（壁面取り付け用）寸法図 取付寸法および主要部寸法を示す寸法図
単位 [mm]

サイズ 径方向寸法 軸方向寸法
A C1 C2 C3 E Y m H J K L1 L2 M P T a
06 63 80 72 35 26 5 M4 18 3.5 2.1 37 25.5 15 7.3 6 0.2~±0.05
08 80 100 90 42 31 6 M5 20 4.3 2.6 44.5 28.5 20 8.3 8 0.2~±0.05
10 100 125 112 52 41 7 M5 22 5 3.1 53.1 33.1 25 9 10 0.2~±0.05
12 125 150 137 62 49 7 M6 24 5.5 3.6 61 37 30 9.3 12 0.3＋0.05－0.1
16 160 190 175 80 65 9.5 M8 26 6 4.1 73 42 38 11.7 15 0.3＋0.05－0.1
20 200 230 215 100 83 9.5 M8 30 7 5.1 86.4 50.4 45 13.4 18 0.50－0.2
25 250 290 270 125 105 11.5 M10 35 8 6.1 101.9 58.9 54 16 22 0.50－0.2
単位 [mm]

サイズ 軸穴寸法
d H7 JIS規格対応 JIS旧規格対応
d H7 b P9 t b P9 t
06 12 4－0.012－0.042 1.5＋0.50 4＋0.050＋0.020 1.5＋0.50
15 5－0.012－0.042 2＋0.50 5＋0.050＋0.020 2＋0.50
08 15 5－0.012－0.042 2＋0.50 5＋0.050＋0.020 2＋0.50
20 6－0.012－0.042 2.5＋0.50 5＋0.050＋0.020 2＋0.50
10 20 6－0.012－0.042 2.5＋0.50 5＋0.050＋0.020 2＋0.50
25 8－0.015－0.051 3＋0.50 7＋0.061＋0.025 3＋0.50
12 25 8－0.015－0.051 3＋0.50 7＋0.061＋0.025 3＋0.50
30 8－0.015－0.051 3＋0.50 7＋0.061＋0.025 3＋0.50
16 30 8－0.015－0.051 3＋0.50 7＋0.061＋0.025 3＋0.50
40 12－0.018－0.061 3＋0.50 10＋0.061＋0.025 3.5＋0.50
20 40 12－0.018－0.061 3＋0.50 10＋0.061＋0.025 3.5＋0.50
50 14－0.018－0.061 3.5＋0.50 12＋0.075＋0.032 3.5＋0.50
25 50 14－0.018－0.061 3.5＋0.50 12＋0.075＋0.032 3.5＋0.50
60 18－0.018－0.061 4＋0.50 15＋0.075＋0.032 5＋0.50
  • 取り付け方法などに関しては、設計上の確認事項でご確認ください。

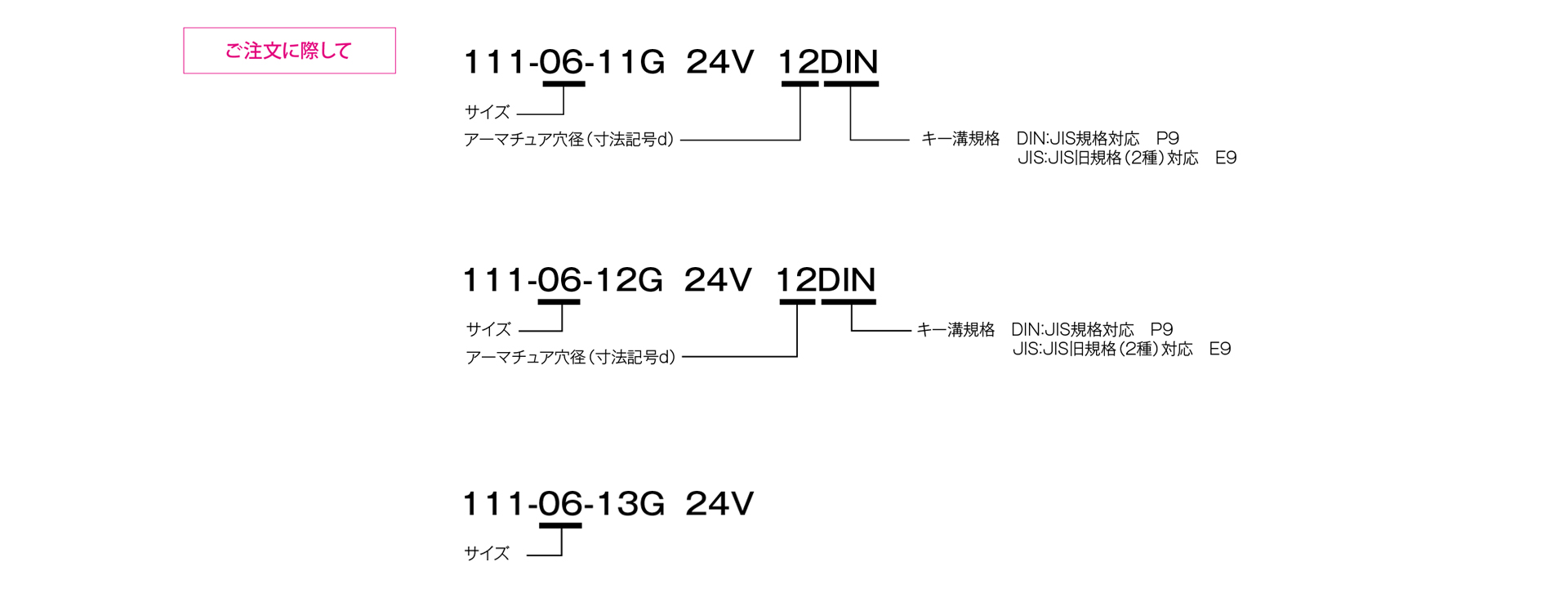

三木プーリの111モデル（1/2/3型）励磁作動形ブレーキ フランジ取り付け形（壁面取り付け用）ご注文時の型式構成説明図
