励磁作動形ブレーキ フランジ取り付け形（壁面取り付け）モデル
ステータと呼ばれる電磁コイルを壁面など強固な物体に取り付け、ブレーキコイルに通電することで電磁力
を発生させ、制動力を得るモデルです。回転体にはリング状の板ばねを取り付けてあり、通電時にはその板
ばねが引き寄せられ制動します。板ばねは軸方向に動きますが回転方向には制動力を伝えます。

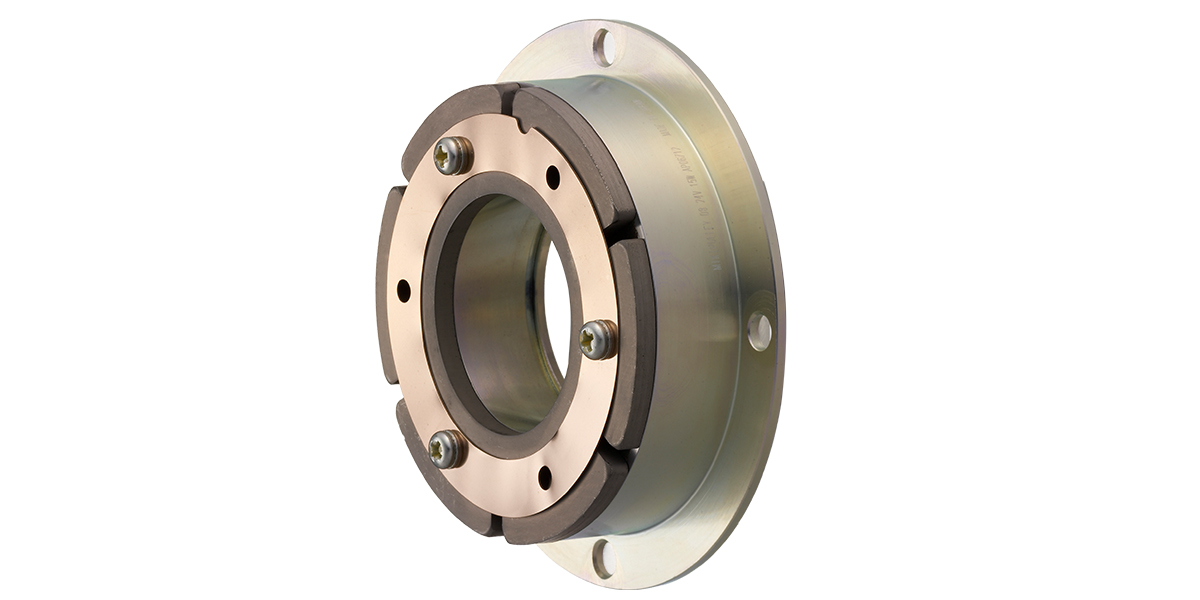

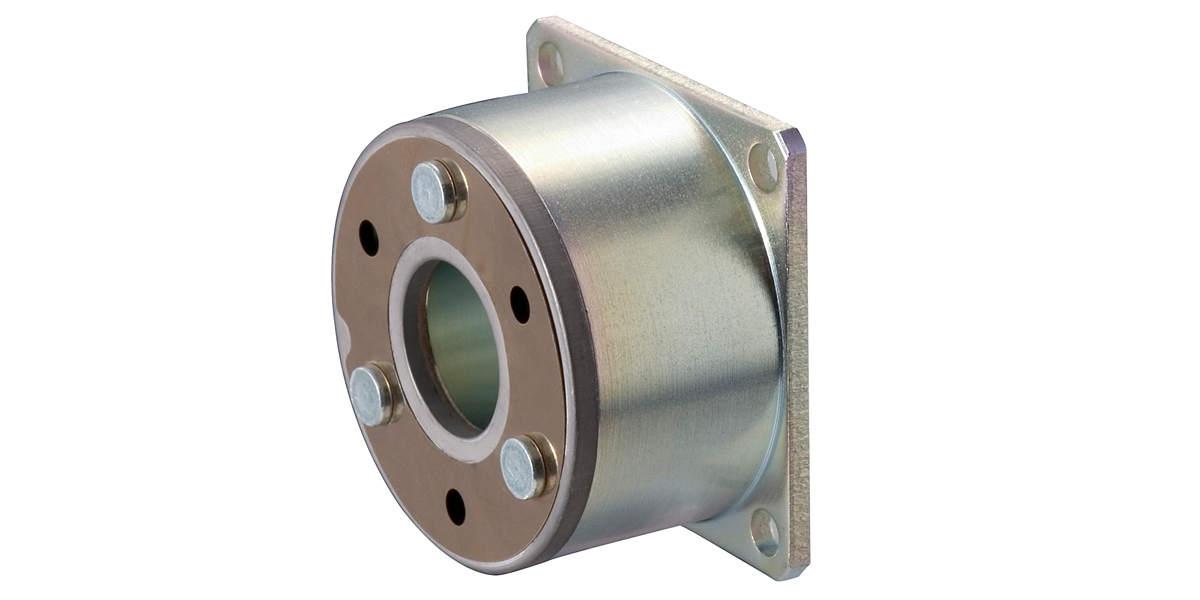

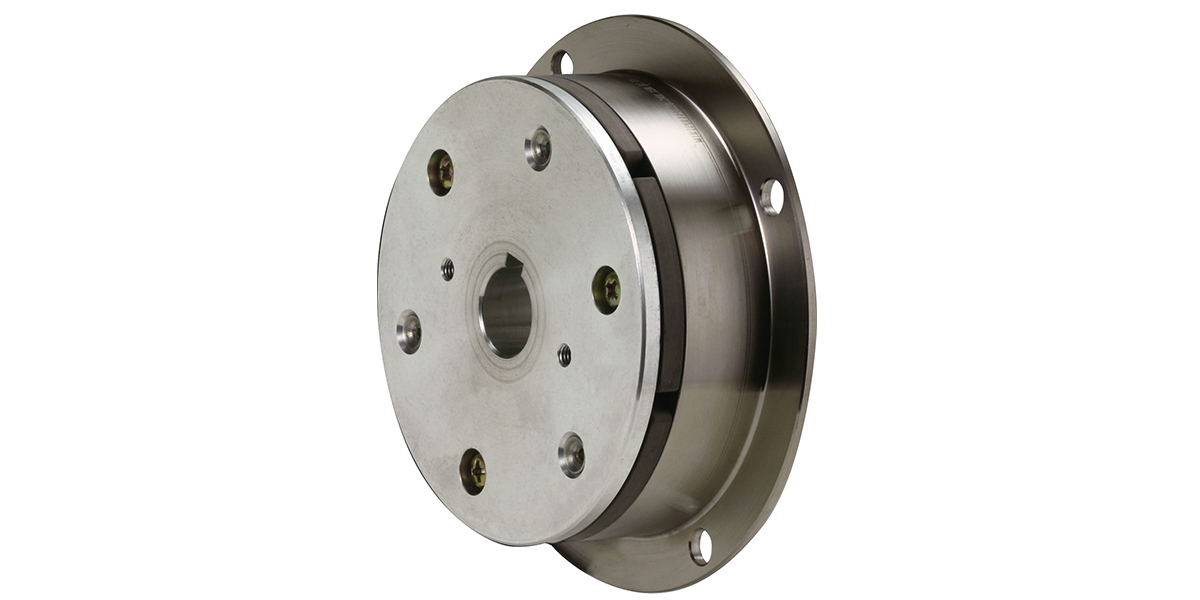

| 112モデル | 111モデル | BSZモデル | |
|---|---|---|---|
| 画像 |
|
|
|
| 仕様 | コイルへの通電で作動する励磁作動形ブレーキで、マイクロサイズと呼ばれる小型のラインアップです。 | コイルへの通電で作動する励磁作動形ブレーキで、標準サイズのラインアップです。 | コイルへの通電で作動する励磁作動形ブレーキで、面倒な隙間調整を済ませた組み立て済みモデルです。 |
| ブレーキトルク | 0.4N･m～2.4N･m | 5N･m～320N･m | 2.4N･m～10N･m |
| 使用雰囲気温度 | -10℃～40℃ | -10℃～40℃ | -10℃～40℃ |
| バックラッシ | ゼロ | ゼロ | ゼロ |
|
CAD
会員限定
|
ダウンロード | ダウンロード | ダウンロード |
|
カタログ
|
ダウンロード | ダウンロード | ダウンロード |
|
取扱説明書
|
ダウンロード | ダウンロード | ダウンロード |
| 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
