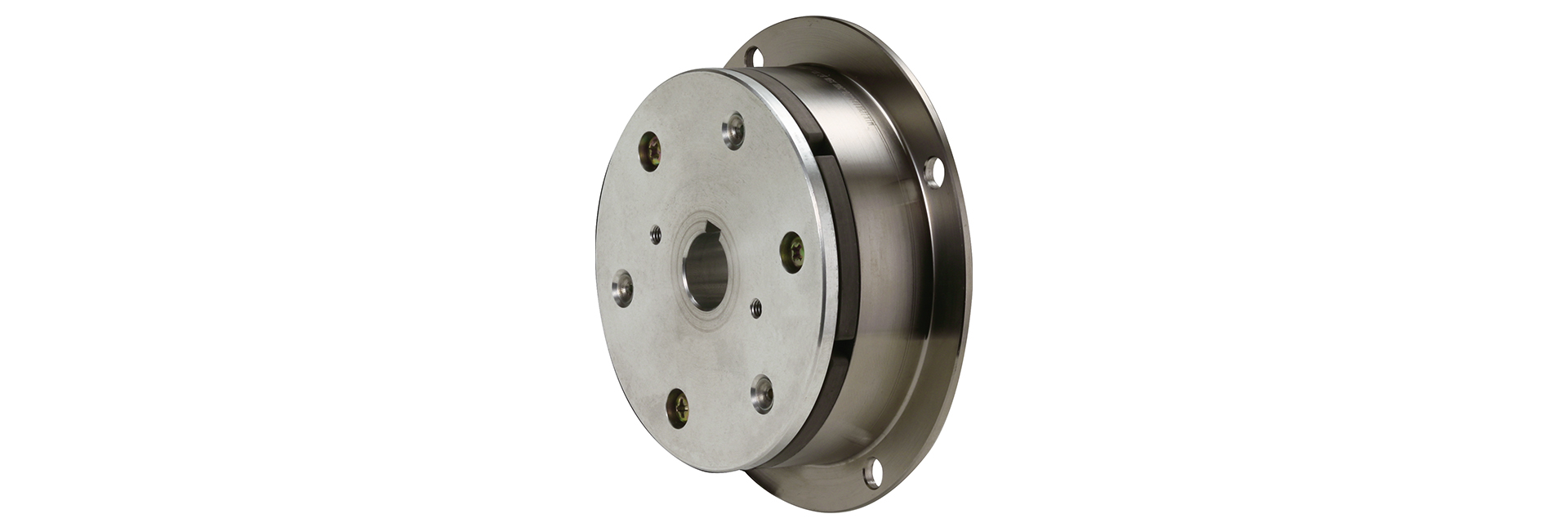

BSZモデル（励磁作動形ブレーキ_ワンタッチ取付け形）

コイルへの通電で作動する励磁作動形ブレーキで、励磁ブレーキの111（12）タイプをベースに一体構造設計したモデルです。アーマチュア2型を用いているので、軸方向寸法が短く薄型・コンパクトです。一体構造ですから隙間調整や同心度、偏心調整などわずらわしい取り付け時間を大幅に短縮することができます。

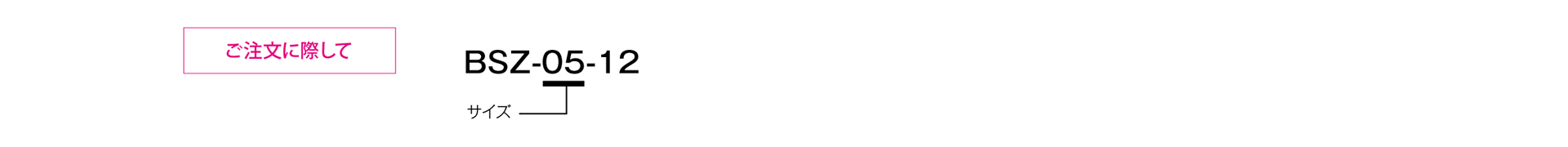

【仕様】

型式	サイズ	動摩擦トルク T_d ［N・m］	静摩擦トルク T_s ［N・m］	コイル（at20℃）				耐熱クラス	リード線		最高回転速度［min^－1］	アーマチュア慣性モーメント J［kg・m²］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］	使用ベアリング	質量［kg］
型式	サイズ	動摩擦トルク T_d ［N・m］	静摩擦トルク T_s ［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	UL スタイル	サイズ	最高回転速度［min^－1］	アーマチュア慣性モーメント J［kg・m²］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］	使用ベアリング	質量［kg］
BSZ-05-12	05	2.4	2.4	DC24	10	0.42	57	B	UL3398	AWG22	1800	1.46×10^－5	9×10⁶	0.020	0.030	0.010	6902ZZ	0.25
BSZ-06-12	06	5	5.5	DC24	11	0.46	52	B	UL3398	AWG22	1800	5.77×10^－5	29×10⁶	0.017	0.033	0.010	6904ZZ	0.36
BSZ-08-12	08	10	11	DC24	15	0.63	38	B	UL3398	AWG18	1800	1.63×10^－4	60×10⁶	0.020	0.052	0.015	6905ZZ	0.67

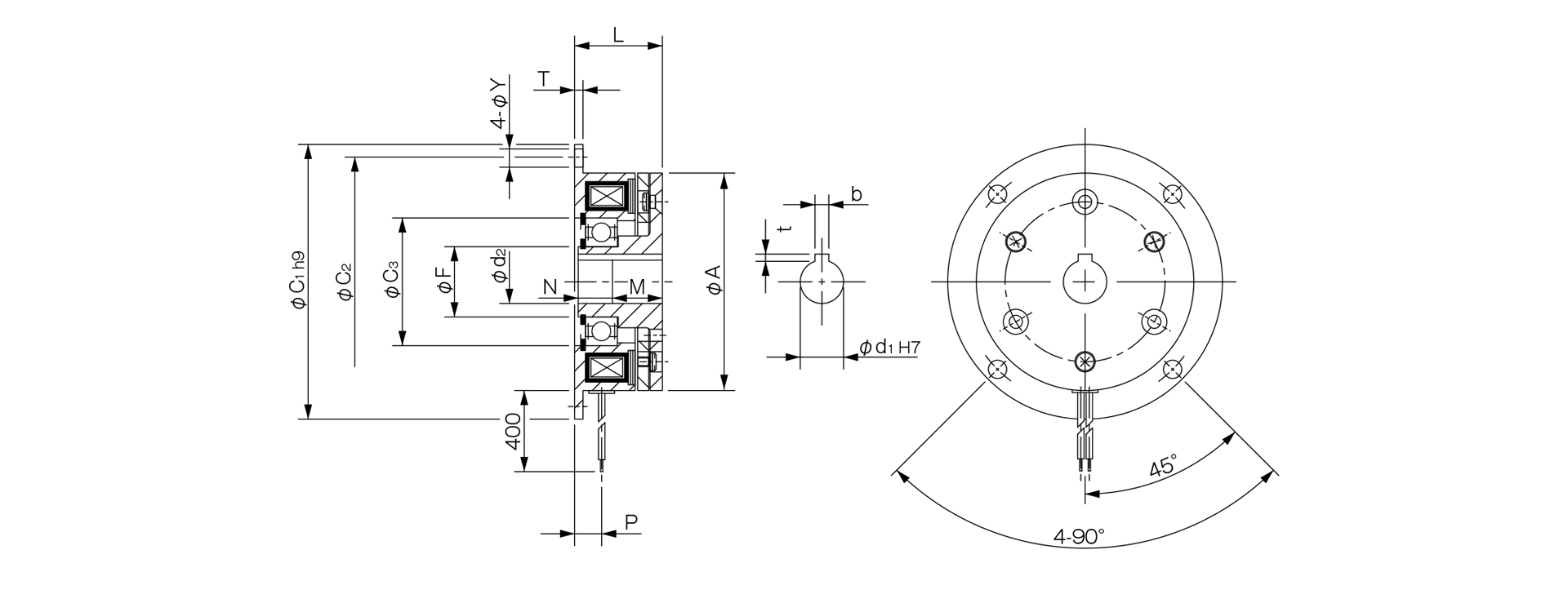

単位 [mm]
サイズ	径方向寸法					軸方向寸法					軸穴寸法
サイズ	A	C1	C2	C3	F	L	M	N	P	T	Y	d1_H7	d2	b_H9	t
05	50	65	58	28	15	28.3	18	9.8	8.2	2	3.4	10	10.2	3＋0.0300	1.2＋0.30
06	63	80	72	37	20	25.5	15	10	7.3	2	5	12	12.2	4＋0.0300	1.8＋0.30
08	80	100	90	42	25	28.5	20	8	8.3	2.6	6	15	15.2	5＋0.0300	2.3＋0.30
