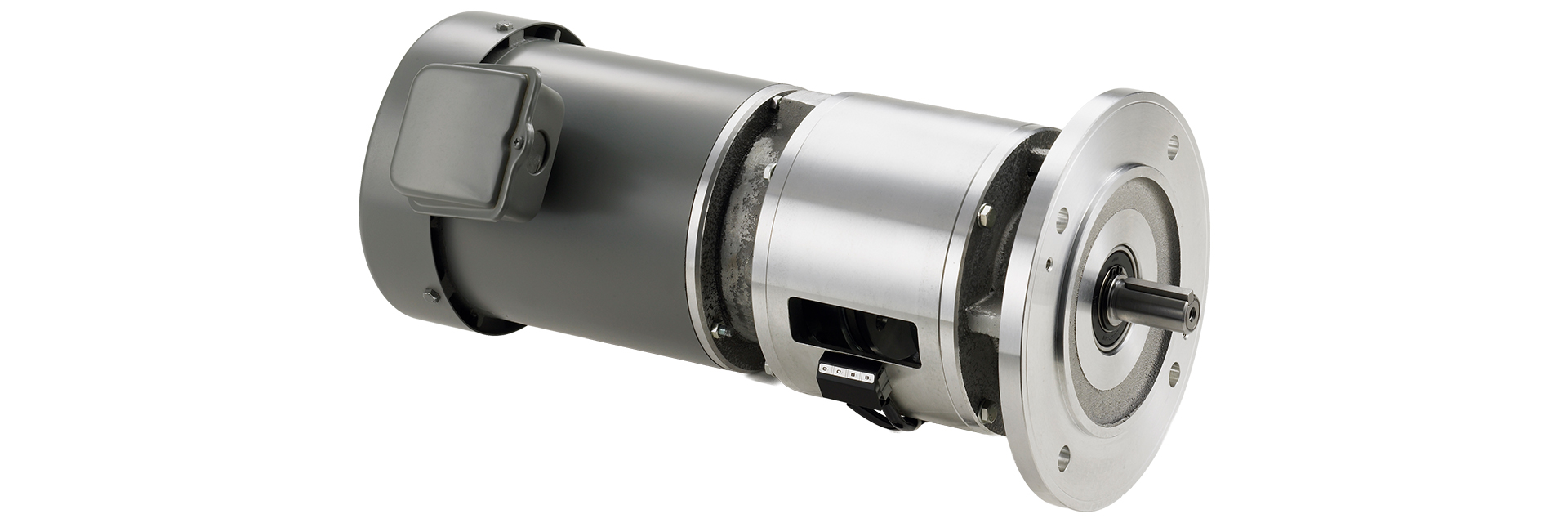

126-4F モデルフランジ取付け形（クラッチ・ブレーキ＋モータ）

電磁クラッチ・電磁ブレーキユニット125モデルの入力軸に汎用三相モータを直結したモデルで、モータを止めることなく出力軸の起動・停止をくり返すことができます。モータに対するON－OFF操作に比べ高頻度断続運転が可能です。フランジ取り付けです。

【仕様】

型式	サイズ	動摩擦トルクT_d ［N・m］	静摩擦トルクT_s ［N・m］	コイル（at20℃）				耐熱クラス	モータ出力［ｋW］	回転部慣性モーメント J［kg・m²］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］	質量［kg］
型式	サイズ	動摩擦トルクT_d ［N・m］	静摩擦トルクT_s ［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	モータ出力［ｋW］	回転部慣性モーメント J［kg・m²］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］	質量［kg］
126-06-4F 0.2kW	06	5	5.5	DC24	11	0.46	52	B	0.2	1.28×10^－4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015	8.9
126-08-4F 0.4kW	08	10	11	DC24	15	0.63	38	B	0.4	3.70×10^－4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025	13
126-10-4F 0.75kW	10	20	22	DC24	20	0.83	29	B	0.75	1.40×10^－3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030	18
126-12-4F 1.5kW	12	40	45	DC24	25	1.09	23	B	1.5	3.85×10^－3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050	36
126-16-4F 2.2kW	16	80	90	DC24	35	1.46	16	B	2.2	1.35×10^－2	470×10⁶	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	42.5
126-16-4F 3.7kW	16	80	90	DC24	35	1.46	16	B	3.7	1.35×10^－2	470×10⁶	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	57
