CBWモデル（クラッチ・ブレーキ＋減速機）

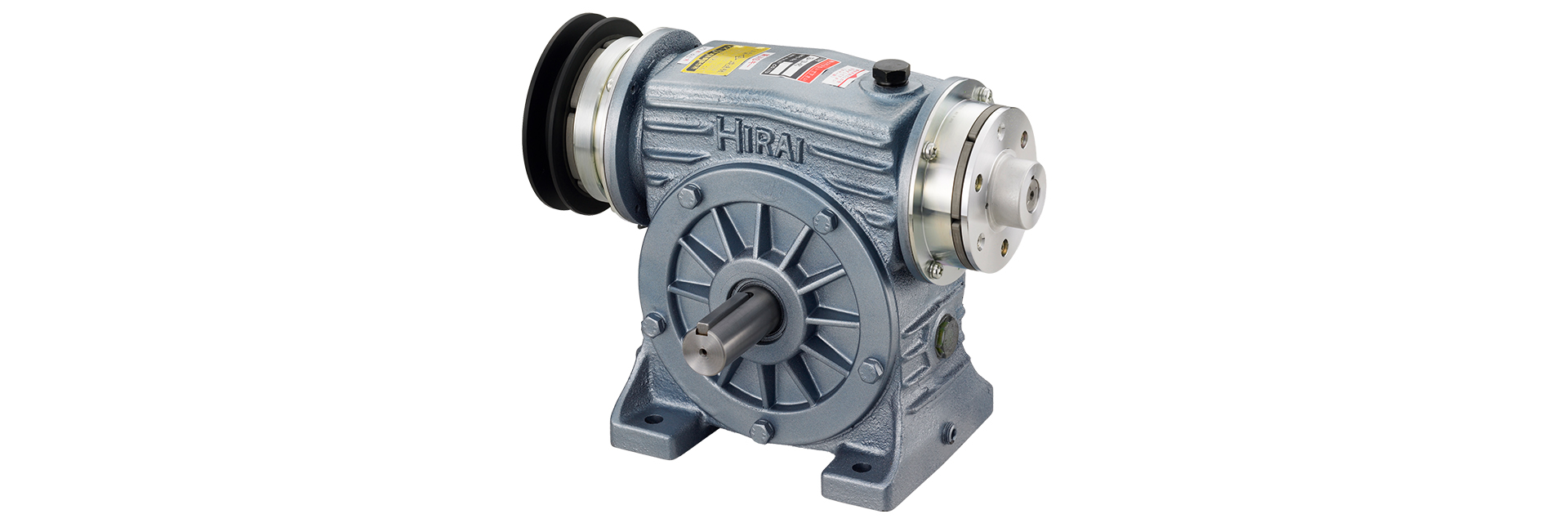

三木プーリのクラッチ・ブレーキユニット CBWタイプ製品画像（電磁クラッチブレーキ一体型・高信頼性・産業用駆動制御ユニット）

カタログダウンロード

取扱説明書ダウンロード

ウオーム減速機の入力軸に電磁クラッチと電磁ブレーキを取り付け、減速機から出力します。入力はVプーリからベルト伝動でおこないます。入力部Vプーリは標準装着されていますので、駆動部とベルトで連結し、減速機を据え付けけるだけで取り付けが完了。面倒な心出しや加工は不要です。

【仕様】平井減速機タイプ

型式	サイズ	動摩擦トルクT_d ［N・m］	静摩擦トルクT_s ［N・m］	コイル（at20℃）				耐熱クラス	最高回転速度［mim^－1］	回転部慣性モーメント J［kg・m²］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］
型式	サイズ	動摩擦トルクT_d ［N・m］	静摩擦トルクT_s ［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	最高回転速度［mim^－1］	回転部慣性モーメント J［kg・m²］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］
CBW-06N-H□	06	5	5.5	DC24	11	0.46	52	B	1800	1.66×10^－4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015
CBW-08N-H□	08	10	11	DC24	15	0.63	38	B	1800	4.78×10^－4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025
CBW-10N-H□	10	20	22	DC24	20	0.83	29	B	1800	1.71×10^－3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030
CBW-12N-H□	12	40	45	DC24	25	1.04	23	B	1800	4.53×10^－3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050

型式	サイズ	入力部		減速機									質量［kg］
		プーリ径［mm］	ベルト型式	型式	出力軸許容	減速比 1/□						油量［L］
		プーリ径［mm］	ベルト型式	型式	出力軸許容	10	20	30	40	50	60	油量［L］
CBW-06N-H□	06	76.2（3インチ）	A-1	N-1A	トルク［N・m］	45.3	53.4	46.7	54.7	54.2	55.4	0.25	6.5
CBW-06N-H□	06	76.2（3インチ）	A-1	N-1A	O.H.L.［N］	1560	1760	1760	1760	1760	1760	0.25	6.5
CBW-08N-H□	08	101.6（4インチ）	A-1	N-2A	トルク［N・m］	79.8	102	86.9	104	98.5	100	0.5	15
CBW-08N-H□	08	101.6（4インチ）	A-1	N-2A	O.H.L.［N］	1760	2240	2630	2880	3140	3230	0.5	15
CBW-10N-H□	10	127（5インチ）	B-1	N-3A	トルク［N・m］	165	180	180	188	187	164	1.0	24
CBW-10N-H□	10	127（5インチ）	B-1	N-3A	O.H.L.［N］	2250	2900	3370	3720	4040	4370	1.0	24
CBW-12N-H□	12	152.4（6インチ）	B-1	N-4A	トルク［N・m］	292	293	301	302	-	-	2.0	38
CBW-12N-H□	12	152.4（6インチ）	B-1	N-4A	O.H.L.［N］	2780	3640	4210	4680	-	-	2.0	38

動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

【寸法】平井減速機タイプ

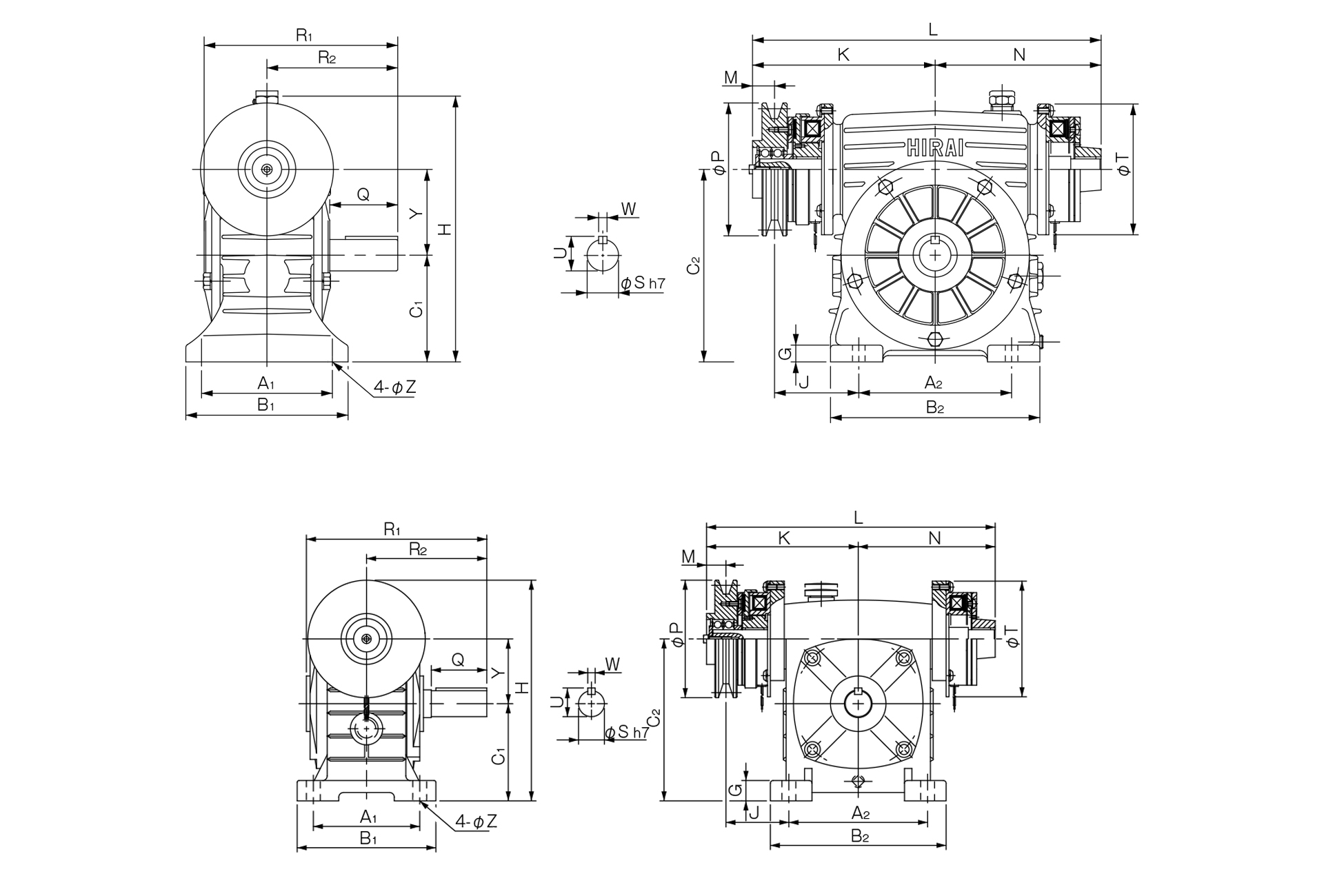

三木プーリのクラッチ・ブレーキユニットCBWモデル寸法図外形寸法および取付寸法を示す寸法図

単位[mm]
型式	本体寸法																			軸寸法
型式	A₁	A₂	B₁	B₂	C₁	C₂	G	H	J	K	L	M	N	P	R₁	R₂	T	Y	Z	Q	S	U	W
CBW-06N-H□	95	95	117	136	65	115.8	11	157	58	120.5	225	15	104.5	76.2	135	90	80	50.8	9.5	45	20	22.5	6
CBW-08N-H□	115	112	140	165	82	146	15	212	75	149	284	18	135	101.6	160	105	100	64	11	50	25	28	8
CBW-10N-H□	125	146	155	205	102	184	16	255	80.5	174.5	333	21	158.5	127	185	125	125	82	12	65	30	33	8
CBW-12N-H□	150	168	185	245	118	213	20	289	93	203	388	25.5	185	152.4	225	150	150	95	14	75	35	38	10

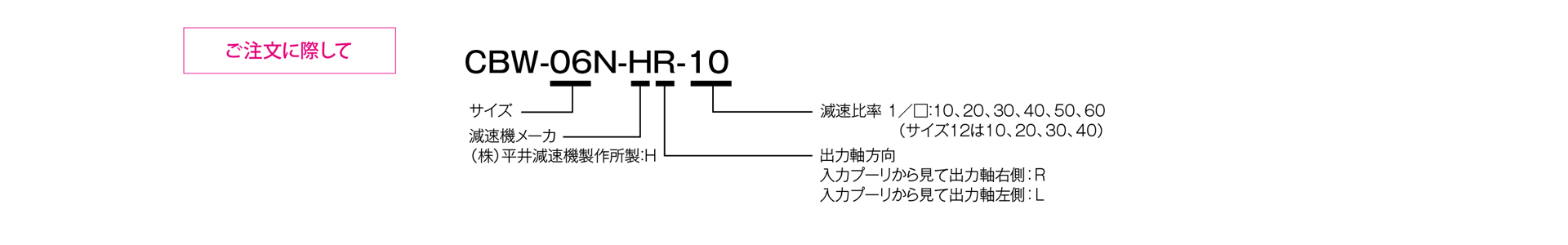

三木プーリのCBWモデルクラッチブレーキユニットご注文時の型式構成説明図

【仕様】ベルポニー減速機タイプ

型式	サイズ	動摩擦トルクT_d ［N・m］	静摩擦トルクT_s ［N・m］	コイル（at20℃）				耐熱クラス	最高回転速度［mim^－1］	回転部慣性モーメント J［kg・m²］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］
型式	サイズ	動摩擦トルクT_d ［N・m］	静摩擦トルクT_s ［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	最高回転速度［mim^－1］	回転部慣性モーメント J［kg・m²］	空隙再調整までの総仕事 ET［J］	アーマチュア吸引時間 ta［s］	トルク立上り時間 tp［s］	トルク消滅時間 td［s］
CBW-06N-B□-10～30	06	5	5.5	DC24	11	0.46	52	B	1800	1.56×10^－4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015
CBW-06N-B□-40～60	06	5	5.5	DC24	11	0.46	52	B	1800	1.76×10^－4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015
CBW-08N-B□-10～30	08	10	11	DC24	15	0.63	38	B	1800	4.70×10^－4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025
CBW-08N-B□-40～60	08	10	11	DC24	15	0.63	38	B	1800	4.85×10^－4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025
CBW-10N-B□-10～30	10	20	22	DC24	20	0.83	29	B	1800	1.48×10^－3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030
CBW-10N-B□-40～60	10	20	22	DC24	20	0.83	29	B	1800	1.61×10^－3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030
CBW-12N-B□-10～30	12	40	45	DC24	25	1.04	23	B	1800	4.23×10^－3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050
CBW-12N-B□-40～60	12	40	45	DC24	25	1.04	23	B	1800	4.35×10^－3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050

型式	サイズ	入力部		減速機									質量［kg］
		プーリ径［mm］	ベルト型式	型式	出力軸許容	減速比 1/□						油量［L］
		プーリ径［mm］	ベルト型式	型式	出力軸許容	10	20	30	40	50	60	油量［L］
CBW-06N-B□-10～30	06	76.2（3インチ）	A-1	N-PR-12	トルク［N・m］	35	38	44	－	－	－	0.3	9
CBW-06N-B□-10～30	06	76.2（3インチ）	A-1	N-PR-12	O.H.L.［N］	950	1313	1548	－	－	－	0.3	9
CBW-06N-B□-40～60	06	76.2（3インチ）	A-1	N-PR-15	トルク［N・m］	－	－	－	64	56	56	0.4	11
CBW-06N-B□-40～60	06	76.2（3インチ）	A-1	N-PR-15	O.H.L.［N］	－	－	－	2450	2450	2450	0.4	11
CBW-08N-B□-10～30	08	101.6（4インチ）	A-1	N-PR-15	トルク［N・m］	56	57	72	－	－	－	0.4	11.5
CBW-08N-B□-10～30	08	101.6（4インチ）	A-1	N-PR-15	O.H.L.［N］	1421	1862	2322	－	－	－	0.4	11.5
CBW-08N-B□-40～60	08	101.6（4インチ）	A-1	N-PR-18	トルク［N・m］	－	－	－	143	136	138	0.7	16.5
CBW-08N-B□-40～60	08	101.6（4インチ）	A-1	N-PR-18	O.H.L.［N］	－	－	－	2646	2646	2646	0.7	16.5
CBW-10N-B□-10～30	10	127（5インチ）	B-1	N-PR-18	トルク［N・m］	120	126	150	ー	－	－	0.7	17.5
CBW-10N-B□-10～30	10	127（5インチ）	B-1	N-PR-18	O.H.L.［N］	1490	2077	2440	－	－	－	0.7	17.5
CBW-10N-B□-40～60	10	127（5インチ）	B-1	N-PR-22	トルク［N・m］	－	－	－	191	187	167	1.2	23.5
CBW-10N-B□-40～60	10	127（5インチ）	B-1	N-PR-22	O.H.L.［N］	－	－	－	3057	3146	3155	1.2	23.5
CBW-12N-B□-10～30	12	152.4（6インチ）	B-1	N-PR-22	トルク［N・m］	166	167	213	－	－	－	1.2	25
CBW-12N-B□-10～30	12	152.4（6インチ）	B-1	N-PR-22	O.H.L.［N］	1715	2528	2871	－	－	－	1.2	25
CBW-12N-B□-40～60	12	152.4（6インチ）	B-1	N-PR-25	トルク［N・m］	－	－	－	373	352	336	2.9	40
CBW-12N-B□-40～60	12	152.4（6インチ）	B-1	N-PR-25	O.H.L.［N］	－	－	－	3665	3783	4126	2.9	40

動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

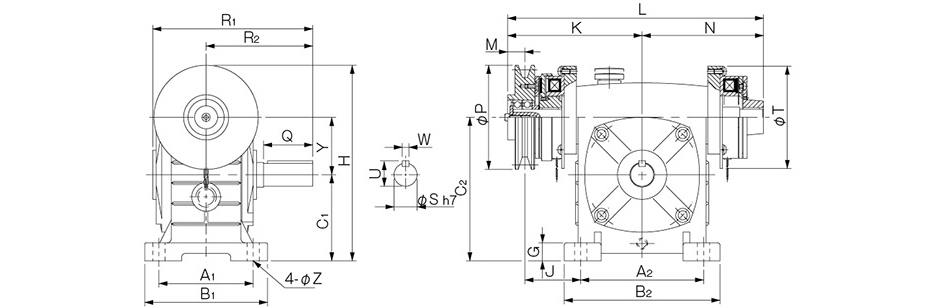

【寸法】ベルポニー減速機タイプ

型式	本体寸法																			軸寸法
型式	A₁	A₂	B₁	B₂	C₁	C₂	G	H	J	K	L	M	N	P	R₁	R₂	T	Y	Z	Q	S	U	W
CBW-06N-B□-10～30	95	110	120	140	80	130	15	175	56	126	236	15	110	76.2	145	95	80	50	11	40	17	19	5
CBW-06N-B□-40～60	105	120	130	150	90	150	20	200	56	131	246	15	115	76.2	165	110	80	60	11	50	22	24.5	6
CBW-08N-B□-10～30	105	120	130	150	90	150	20	201	59	137	260	18	123	101.6	165	110	100	60	11	50	22	24.5	6
CBW-08N-B□-40～60	115	150	150	190	105	175	25	230	61	154	294	18	140	101.6	195	130	100	70	15	60	28	31	8
CBW-10N-B□-10～30	115	150	150	190	105	175	25	238.5	68	164	312	21	148	127	195	130	125	70	15	60	28	31	8
CBW-10N-B□-40～60	135	180	170	220	120	200	25	265	63	174	332	21	158	127	210	140	125	80	15	65	32	35	10
CBW-12N-B□-10～30	135	180	170	220	120	200	25	276	67.5	179	345	21	166	152.4	210	140	150	80	15	65	32	35	10
CBW-12N-B□-40～60	155	220	190	270	150	250	25	370	76.5	210	405	23.5	195	152.4	260	170	150	100	15	75	38	41	10

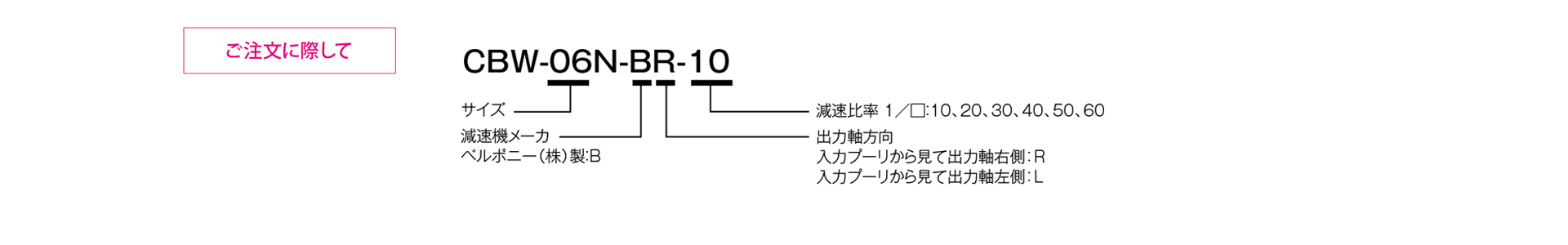

三木プーリのクラッチ・ブレーキユニットご注文時の型式構成説明図
