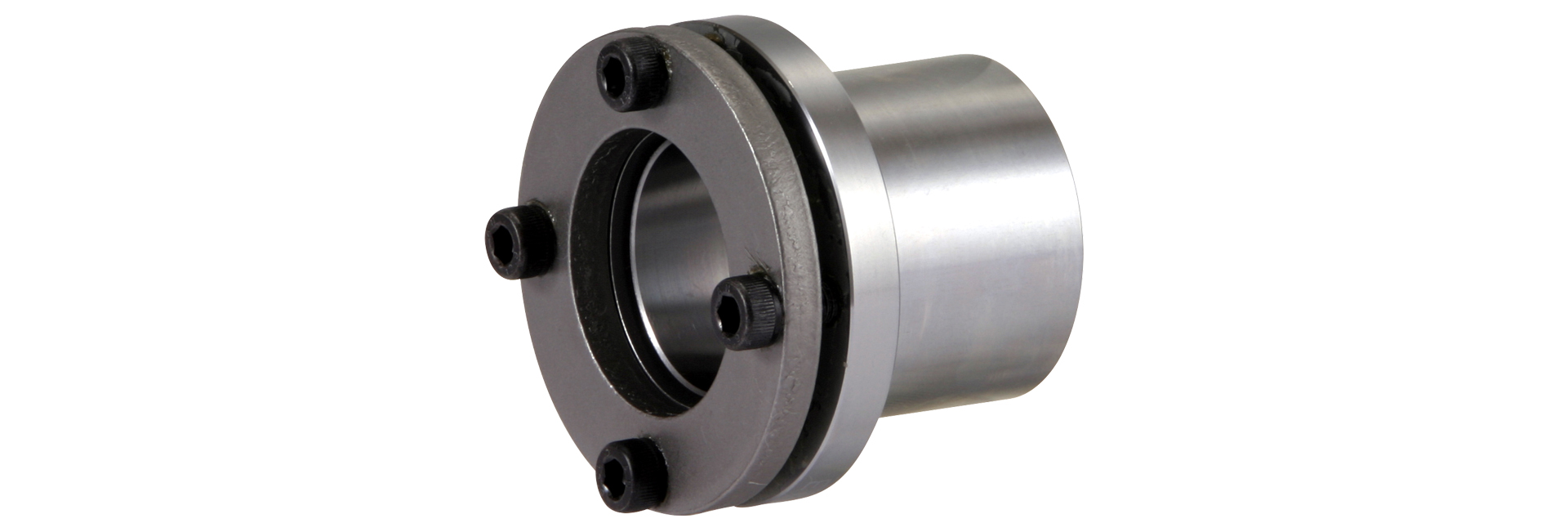

ETP-Aモデル

軸とハブの結合をフランジ面のわずか数本のクランピングボルトの締め付けで実現。独自のハイドロ方式（油圧式）、摩擦で結合するため、キー結合の難点を解決しました。構造はシンプルで、着脱が簡単、正確な位置決めと割出しが可能。組み立て・調整の作業が大幅に省けます。同心度は、0.05mmと高精度です。

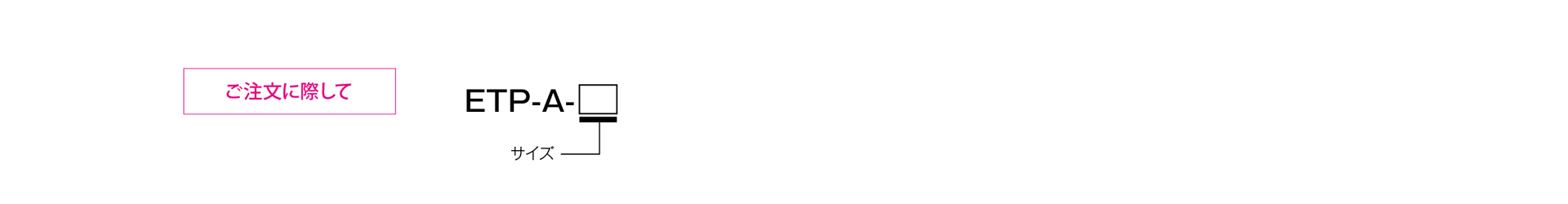

【仕様】

ETP-A仕様表

型式	許容トルク［N・m］	許容スラスト力［N］	許容ラジアル荷重［N］	軸側面圧［N/mm2］	ハブ側面圧［N/mm2］	締め付けトルク［N・m］	慣性モーメント［kg・m2］	質量［kg］
ETP-A-15	55	7300	2500	90	80	6	0.018 × 10−3	0.1
ETP-A-19	100	10600	5800	90	80	8	0.046 × 10−3	0.17
ETP-A-20	125	6600	6600	90	80	8	0.046 × 10−3	0.16
ETP-A-22	135	12500	8200	90	80	8	0.065 × 10−3	0.19
ETP-A-24	200	16700	9800	90	80	8	0.067 × 10−3	0.20
ETP-A-25	250	20000	10600	90	80	8	0.071 × 10−3	0.19
ETP-A-28	300	21400	13100	90	80	8	0.12 × 10−3	0.26
ETP-A-30	420	28000	14700	90	80	8	0.14 × 10−3	0.29
ETP-A-32	420	26300	16300	90	80	8	0.20 × 10−3	0.35
ETP-A-35	650	37100	18800	90	80	8	0.25 × 10−3	0.4
ETP-A-38	750	39500	21200	90	80	8	0.31 × 10−3	0.43
ETP-A-40	940	47000	22800	90	80	8	0.44 × 10−3	0.55
ETP-A-42	940	44800	24400	90	80	8	0.47 × 10−3	0.55
ETP-A-45	1290	57300	26900	90	80	13	0.69 × 10−3	0.71
ETP-A-48	1570	65400	29300	90	80	13	0.83 × 10−3	0.78
ETP-A-50	1900	76000	30900	90	80	13	1.05 × 10−3	0.86
ETP-A-55	2500	90900	35000	90	80	13	1.43 × 10−3	1.06
ETP-A-60	3400	113000	39100	90	80	13	2.15 × 10−3	1.37
ETP-A-65	3500	108000	43100	90	80	13	3.10 × 10−3	1.67
ETP-A-70	5200	149000	47200	90	80	32	4.08 × 10−3	2.04
ETP-A-75	6300	168000	51300	90	80	32	5.50 × 10−3	2.42
ETP-A-80	8800	220000	55000	90	80	32	8.10 × 10−3	2.64
ETP-A-90	11000	240000	60000	90	80	32	12.2 × 10−3	3.54
ETP-A-100	15500	310000	62000	90	80	32	19.9 × 10−3	4.8

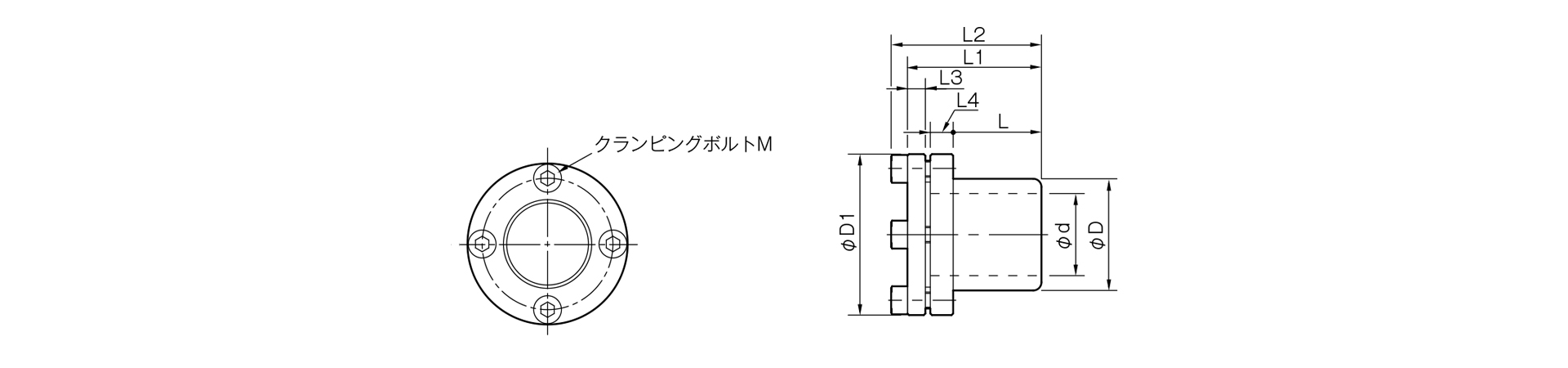

単位 [mm]
