ETP-A-B モデル（六角ボルトタイプ）

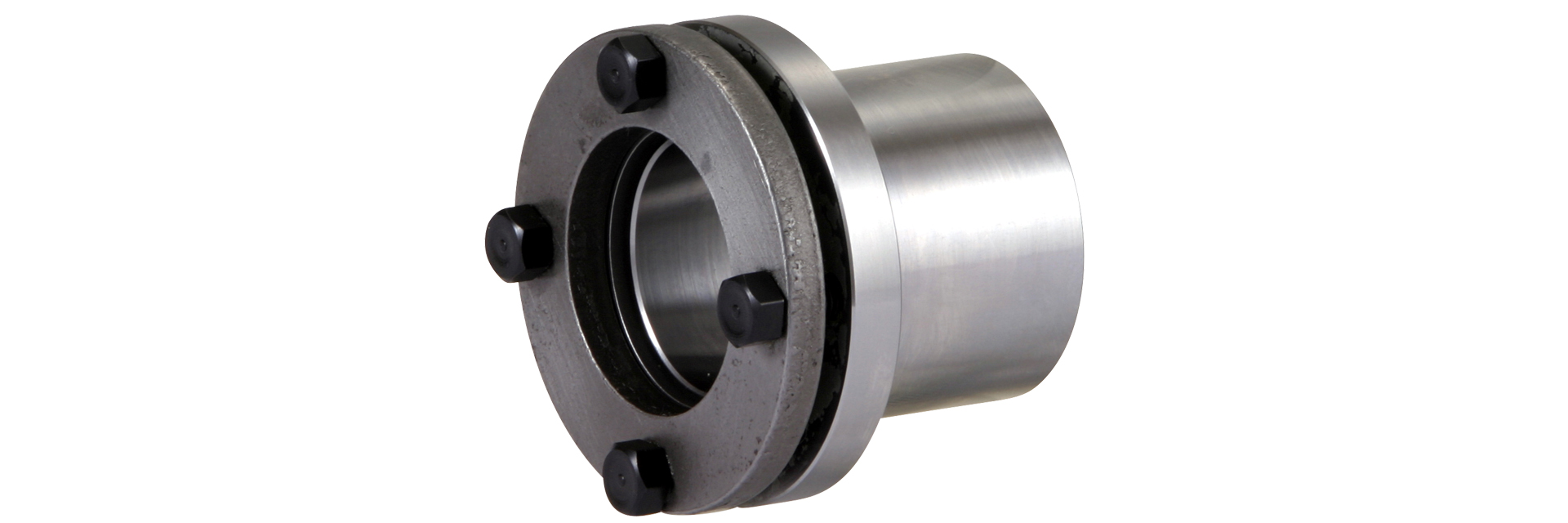

三木プーリのETP-A[B]タイプ ハイドロ方式摩擦式締結具製品画像（六角ボルト仕様・油圧締結具・軸結合部品）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
軸とハブの結合をフランジ面のわずか数本のクランピングボルトの締め付けで実現。独自のハイドロ方式（油圧式）、摩擦で結合するため、キー結合の難点を解決しました。構造はシンプルで、着脱が簡単、正確な位置決めと割出しが可能。組み立て・調整の作業が大幅に省けます。六角ボルト仕様です。

【仕様】

ETP-A-B 仕様表
型式 許容トルク
［N・m］		 許容スラスト力
［N］		 許容ラジアル荷重
［N］		 軸側面圧
［N/mm2］		 ハブ側面圧
［N/mm2］		 締め付けトルク
［N・m］		 慣性モーメント
［kg・m2］		 質量
［kg］		 価格
［円］
ETP-A-15-B 55 7300 2500 90 80 6 0.018 × 10−3 0.10 －
ETP-A-19-B 100 10600 5800 90 80 8 0.046 × 10−3 0.17 －
ETP-A-20-B 125 12500 6600 90 80 8 0.046 × 10−3 0.16 －
ETP-A-22-B 135 12300 8200 90 80 8 0.065 × 10−3 0.19 －
ETP-A-24-B 200 16700 9800 90 80 8 0.067 × 10−3 0.20 －
ETP-A-25-B 250 20000 10600 90 80 8 0.071 × 10−3 0.19 －
ETP-A-28-B 300 21400 13100 90 80 8 0.12 × 10−3 0.26 －
ETP-A-30-B 420 28000 14700 90 80 8 0.14 × 10−3 0.29 －
ETP-A-32-B 420 26300 16300 90 80 8 0.20 × 10−3 0.35 －
ETP-A-35-B 650 37100 18800 90 80 8 0.25 × 10−3 0.40 －
ETP-A-38-B 750 39500 21200 90 80 8 0.31 × 10−3 0.43 －
ETP-A-40-B 940 47000 22800 90 80 8 0.44 × 10−3 0.55 －
ETP-A-42-B 940 44800 24400 90 80 8 0.47 × 10−3 0.55 －
ETP-A-45-B 1290 57300 26900 90 80 13 0.69 × 10−3 0.71 －
ETP-A-48-B 1570 65400 29300 90 80 13 0.83 × 10−3 0.78 －
ETP-A-50-B 1900 76000 30900 90 80 13 1.05 × 10−3 0.86 －
ETP-A-55-B 2500 90900 35000 90 80 13 1.43 × 10−3 1.06 －
ETP-A-60-B 3400 113000 39100 90 80 13 2.15 × 10−3 1.37 －
ETP-A-65-B 3500 108000 43100 90 80 13 3.10 × 10−3 1.67 －
ETP-A-70-B 5200 149000 47200 90 80 32 4.08 × 10−3 2.04 －
ETP-A-75-B 6300 168000 51300 90 80 32 5.50 × 10−3 2.42 －
ETP-A-80-B 8800 220000 55000 90 80 32 8.10 × 10−3 2.64 －
ETP-A-90-B 11000 244000 60000 90 80 32 12.2 × 10−3 3.54 －
ETP-A-100-B 15500 310000 62000 90 80 32 19.9 × 10−3 4.80 －
  • 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
  • 許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。
  • ETP-A-75・80・90・100-B は受注生産品です

【寸法】

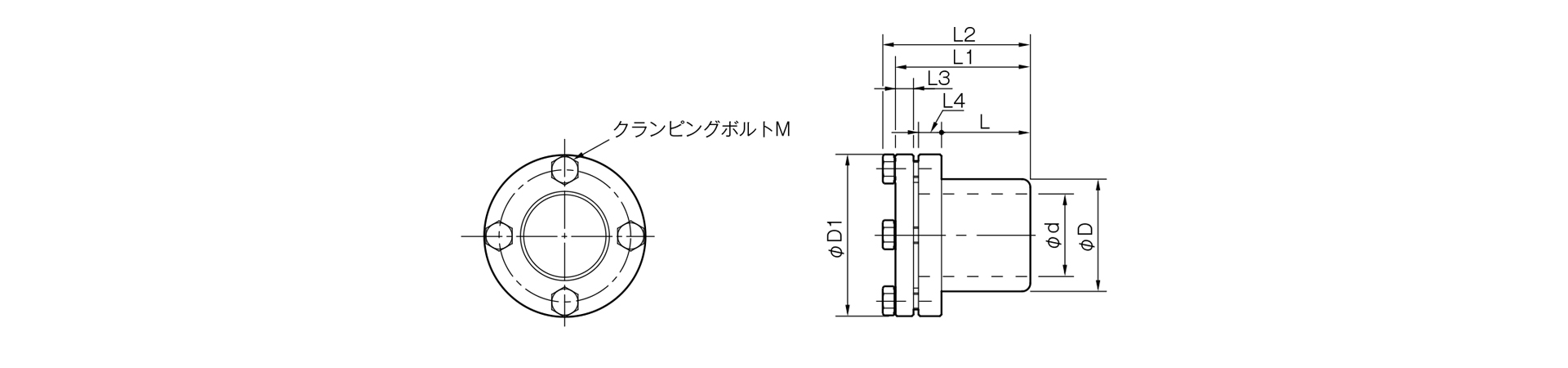

三木プーリのETPモデルAタイプ（六角ボルト仕様）摩擦式締結具（ハイドロ方式）寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型式 d D D1 L L1 L2 L3 L4 M
ETP-A-15-B 15 23 37.5 17 28 32.5 5 5.4 3-M5 × 10
ETP-A-19-B 19 28 45 21 34 38.5 5.5 6.9 3-M5 × 12
ETP-A-20-B 20 28 45 22 35 39.5 5.5 6.4 3-M5 × 12
ETP-A-22-B 22 32 49 22 35 39.5 5.5 6.4 4-M5 × 12
ETP-A-24-B 24 34 49 25 38 42.5 5.5 6.4 4-M5 × 12
ETP-A-25-B 25 34 49 27 41 45.5 5.5 6.9 4-M5 × 12
ETP-A-28-B 28 39 55 29 43 47.5 5.5 6.9 4-M5 × 12
ETP-A-30-B 30 41 57 32 46 50.5 5.5 6.9 4-M5 × 12
ETP-A-32-B 32 43 60 34 50 54.5 7 7.4 4-M5 × 14
ETP-A-35-B 35 47 62.5 37 53 57.5 7 7.4 6-M5 × 14
ETP-A-38-B 38 50 65 41 57 61.5 7 7.4 6-M5 × 14
ETP-A-40-B 40 53 70 43 60 64.5 7.5 8.4 6-M5 × 16
ETP-A-42-B 42 55 70 45 62 66.5 7.5 8.4 6-M5 × 16
ETP-A-45-B 45 59 77 49 66 71 8 8.4 6-M6 × 16
ETP-A-48-B 48 62 80 52 70 75 8 8.4 6-M6 × 16
ETP-A-50-B 50 65 83 53 72 77 8.5 9.4 6-M6 × 18
ETP-A-55-B 55 71 88 58 77 82 9 9.4 8-M6 × 18
ETP-A-60-B 60 77 95 64 85 90 10 10.4 8-M6 × 20
ETP-A-65-B 65 84 102 68 90 95 9.5 10.9 8-M6 × 20
ETP-A-70-B 70 90 113 72 94 99.5 9.5 10.9 6-M8 × 20
ETP-A-75-B 75 95 118 85 108 113.5 11 11 6-M8 × 22
ETP-A-80-B 80 100 123 90 114 119.5 11 11 6-M8 × 22
ETP-A-90-B 90 112 135 100 127 132.5 12.5 12.5 8-M8 × 25
ETP-A-100-B 100 125 148 110 139 144.5 13.2 13 8-M8 × 25
  • L1、L2はクランピングボルト締め付け・取り付け後の寸法です。これらは軸径およびハブ内径のはめあい公差により多少変化します。
  • クランピングボルトMの呼びは数量-ねじの呼び×呼び長さです。

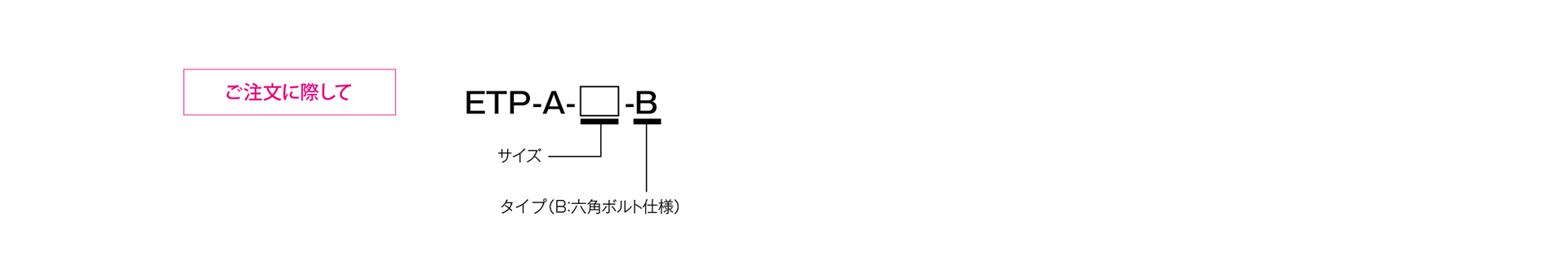

三木プーリのETPモデル Aタイプ（六角ボルト仕様）摩擦式締結具（ハイドロ方式）ご注文時の型式構成説明図
