ETP-E-C モデル（無電解ニッケルめっきタイプ）

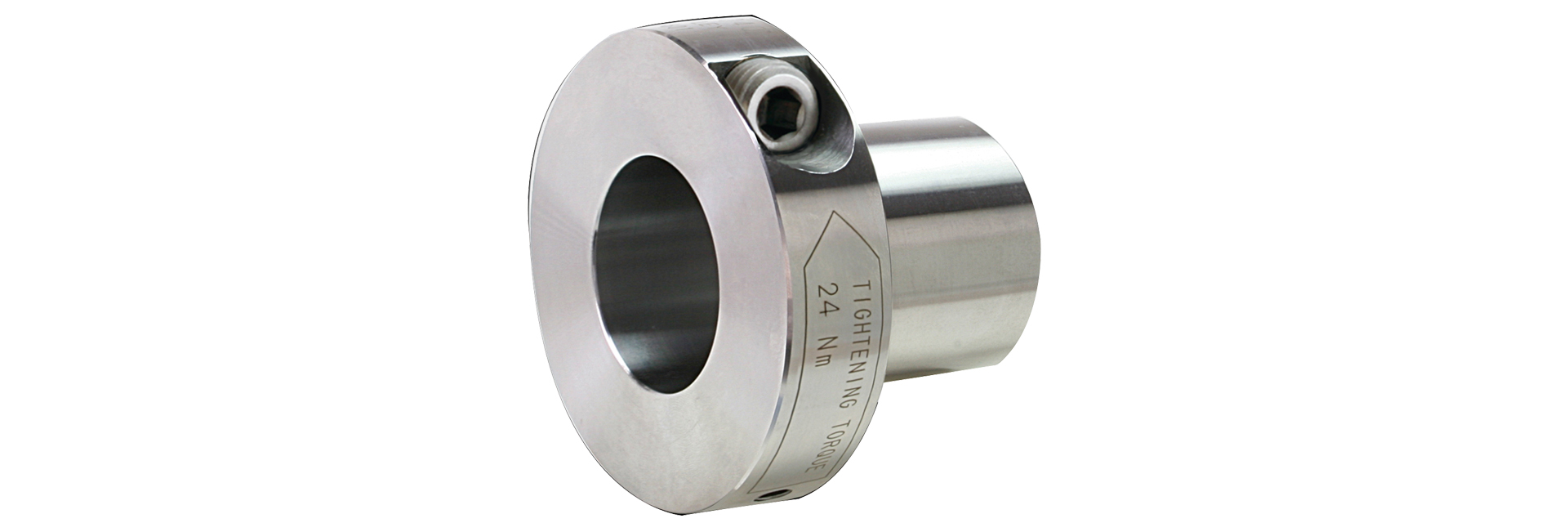

三木プーリのETP-E[C]タイプ ハイドロ方式摩擦式締結具製品画像（無電解ニッケルめっき仕様・耐食性油圧締結具）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
独自のハイドロ方式（油圧式）がボルト一本の結合を実現。軸とハブをキー結合ではなく、摩擦で結合するため、キー結合の難点を解決しました。構造はシンプルで、着脱が簡単、正確な位置決めと割出しが可能。組み立て・調整の作業が大幅に省けます。表面処理に無電解ニッケルめっきを施しています。

【仕様】

型式 軸公差 許容トルク
［N･m］		 許容スラスト力
［N］		 許容ラジアル荷重
［N］		 軸側面圧
［N/mm2］		 ハブ側面圧
［N/mm2］		 締め付けトルク
［N･m］		 慣性モーメント
［kg･m2］		 質量[kg] 価格[円]
h7 k6(j6)
ETP-E-015-C ● 34 3800 500 90 70 7 0.042 × 10−3 0.16
ETP-E-019-C ● ○ 63 5400 1000 90 70 7 0.063 × 10−3 0.2
ETP-E-020-C ● 82 6800 1000 90 70 7 0.069 × 10−3 0.21
ETP-E-022-C ● ○ 97 7200 1200 90 70 7 0.095 × 10−3 0.25
ETP-E-024-C ● ○ 142 9700 1400 90 70 7 0.109 × 10−3 0.26
ETP-E-025-C ● 172 11200 1500 90 70 7 0.114 × 10−3 0.27
ETP-E-028-C ● ○ 210 12000 1800 90 70 7 0.166 × 10−3 0.33
ETP-E-030-C ● 285 15000 2000 90 70 7 0.185 × 10−3 0.35
ETP-E-032-C ● ○ 330 16000 2200 90 70 7 0.244 × 10−3 0.41
ETP-E-035-C ● ○ 480 22000 2500 90 70 7 0.317 × 10−3 0.47
ETP-E-038-C ● ○ 667 28000 2800 90 70 24 0.756 × 10−3 0.83
ETP-E-040-C ● 825 33000 3000 90 70 24 0.836 × 10−3 0.88
ETP-E-042-C ● ○ 825 32000 3200 90 70 24 0.959 × 10−3 0.95
ETP-E-045-C ● 1050 38000 3500 90 70 24 1.152 × 10−3 1.03
ETP-E-048-C ● ○ 1275 42000 4000 90 70 24 1.430 × 10−3 1.09
ETP-E-050-C ● 1425 47000 4500 90 70 24 1.497 × 10−3 1.18
ETP-E-055-C ● ○ 1800 53000 5000 90 70 24 2.130 × 10−3 1.46
ETP-E-060-C ● 2475 67000 5300 90 70 24 3.089 × 10−3 1.79
  • ●印は標準仕様、軸公差h7(g6・h6)対応で○印のあるサイズはオプションで軸公差k6(j6)対応が可能です。
  • ETP-E-035-CK(k6(j6)公差対応)は、相手軸公差 0～+0.010 も対応可能です。
  • 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
  • 許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。

【寸法】

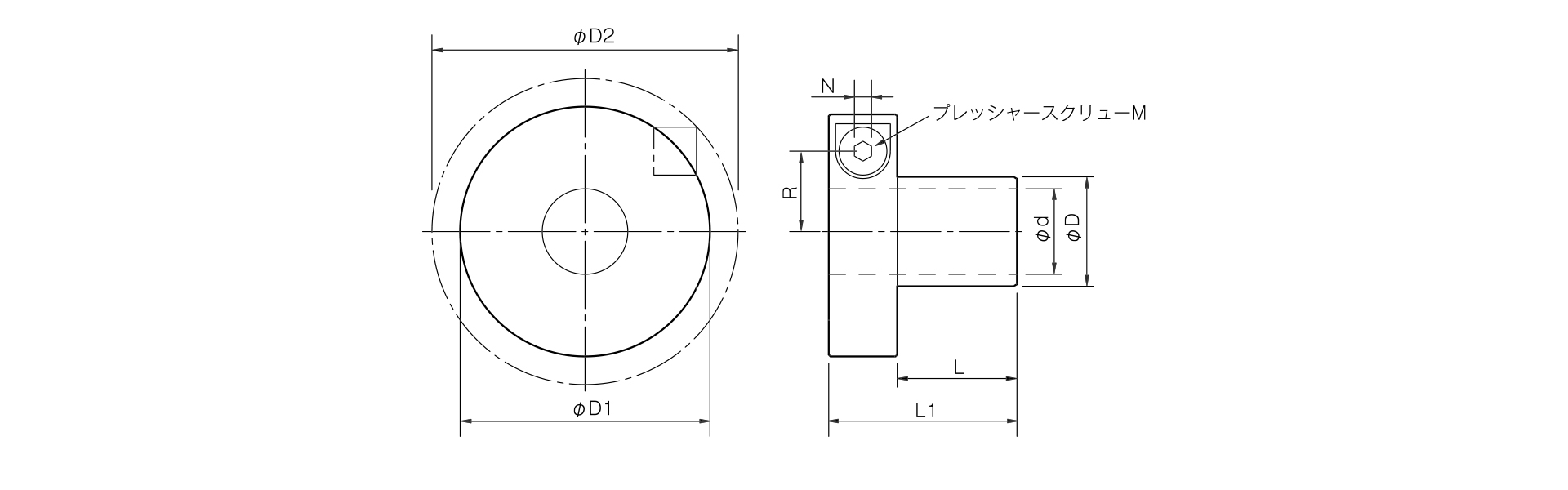

三木プーリのETPモデルEタイプ（無電解ニッケルめっき仕様）摩擦式締結具（ハイドロ方式）寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型　式 d D D1 D2 L L1 R N M
ETP-E-015-C 15 18 46 49 23 37 15.1 5 1-M10
ETP-E-019-C 19 23 50.5 53 25 39 17.4 5 1-M10
ETP-E-020-C 20 24 51.5 55 27 41 18 5 1-M10
ETP-E-022-C 22 27 55.5 61 29 43 19.3 5 1-M10
ETP-E-024-C 24 29 57.5 63 30 44 20.3 5 1-M10
ETP-E-025-C 25 30 58 63 32 46 20.8 5 1-M10
ETP-E-028-C 28 34 63 70 34 48 22.6 5 1-M10
ETP-E-030-C 30 36 64.5 71 36 50 23.6 5 1-M10
ETP-E-032-C 32 39 68.5 78 38 52 24.8 5 1-M10
ETP-E-035-C 35 42 73 86 41 55 26.4 5 1-M10
ETP-E-038-C 38 46 84.5 90 47 67 31 8 1-M16
ETP-E-040-C 40 48 86.5 92 50 70 32 8 1-M16
ETP-E-042-C 42 51 89 94 50 70 33.2 8 1-M16
ETP-E-045-C 45 54 93 101 52 72 34.8 8 1-M16
ETP-E-048-C 48 59 97 104 53 73 36.8 8 1-M16
ETP-E-050-C 50 60 98.5 106 54 74 37.5 8 1-M16
ETP-E-055-C 55 67 106 116 59 79 40.5 8 1-M16
ETP-E-060-C 60 73 115.5 133 63 83 43.3 8 1-M16
  • ΦD2寸法はプレッシャースクリューを締め付ける前の寸法です。
  • プレッシャースクリューMの呼びは数量-ねじの呼びです。

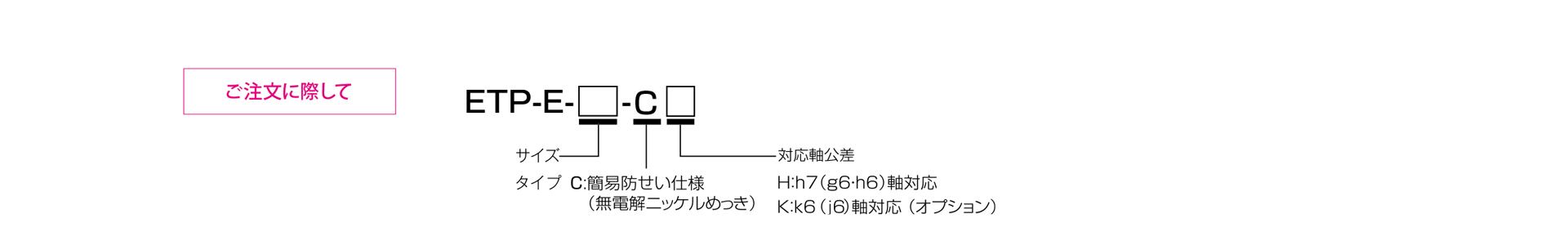

三木プーリのETPモデル Eタイプ（無電解ニッケルめっき仕様）摩擦式締結具（ハイドロ方式）ご注文時の型式構成説明図
