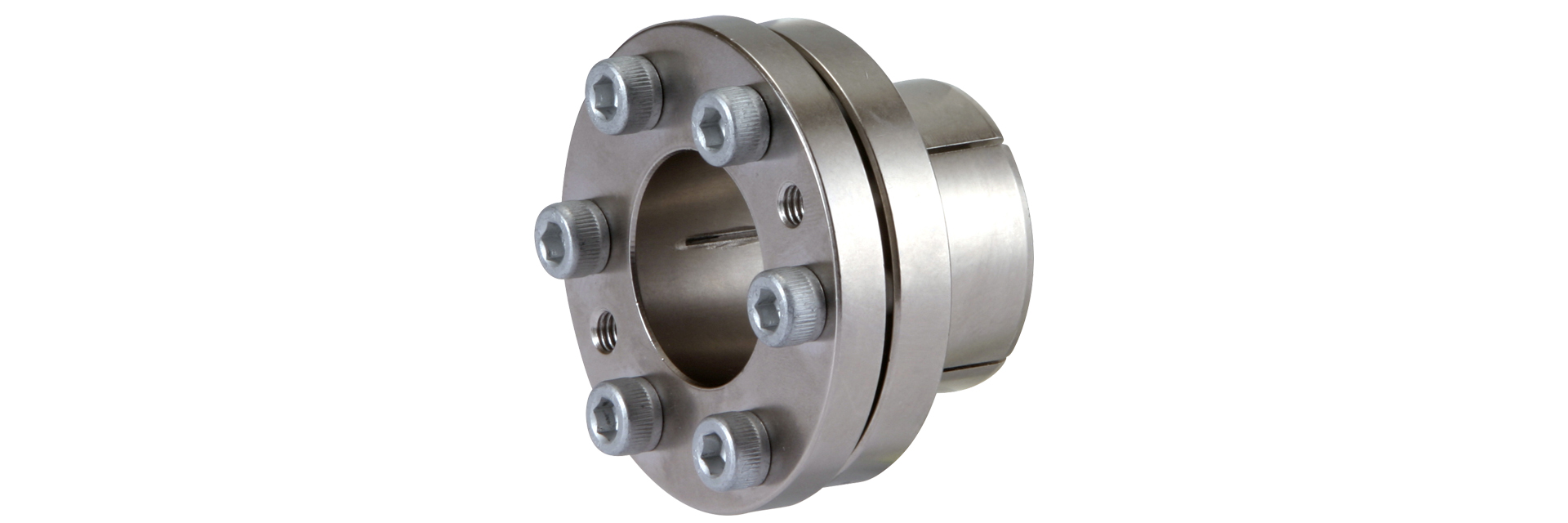

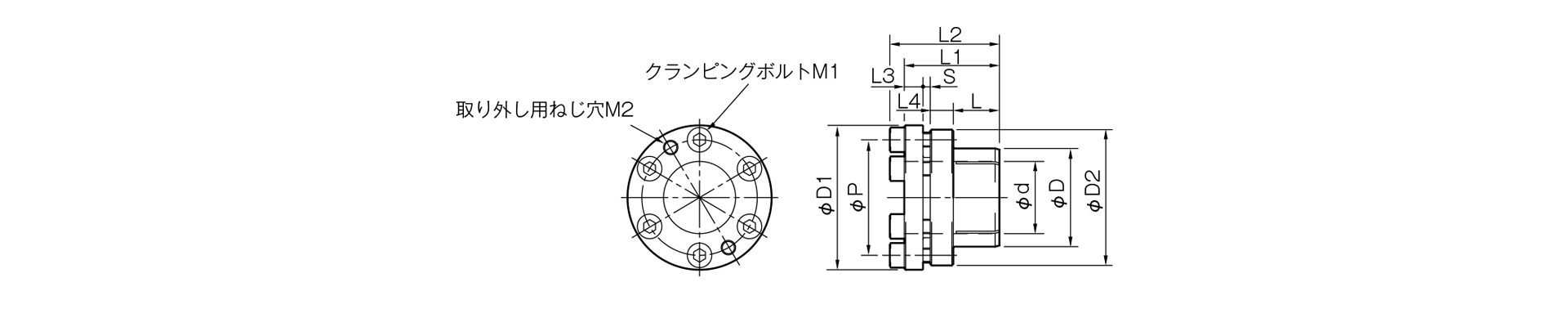

PSL-K-C（無電解ニッケルめっきタイプ）

テーパによるメカタイプの軸ロックで、複数のクランピングボルトの締め込みによりテーパ面のくさび作用で軸とハブは完全に結合されます。軸とハブを摩擦で結合するためキー結合の難点を解決しました。フランジにより軸とハブの内外径比が小さく設計できる軸ロックで、無電解ニッケルめっき仕様です。

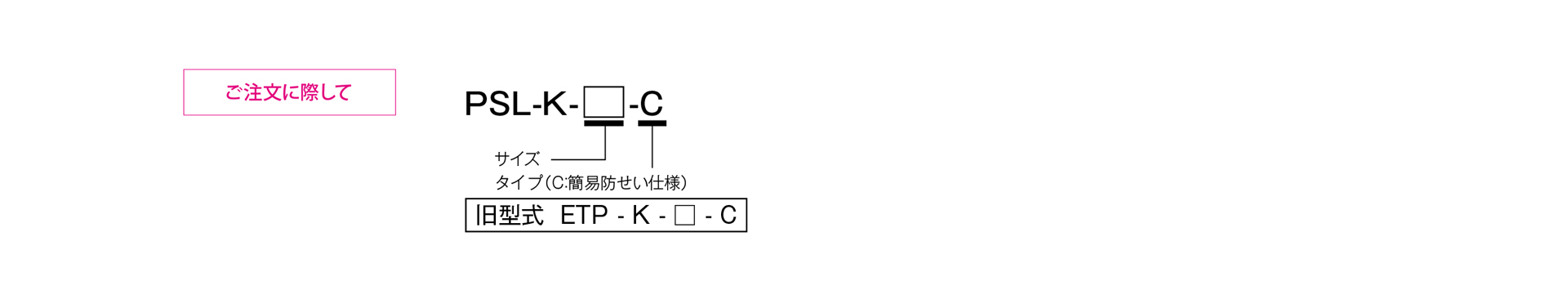

【仕様】

型式	許容トルク	許容スラスト力	軸側面圧	ハブ側面圧	締め付けトルク	慣性モーメント	質量［kg］
型式	［N･m］	［N］	［N/mm ²］	［N/mm ²］	［N･m］	［kg･m ²］	質量［kg］
PSL-K-6-C	5.9	1950	160	80	2	2.5 × 10 ⁻⁶	0.037
PSL-K-6.35-C	6.2	1950	150	80	2	2.5 × 10 ⁻⁶	0.036
PSL-K-7-C	6.8	1950	130	80	2	2.5 × 10 ⁻⁶	0.035
PSL-K-8-C	23	5900	290	160	4	5.0 × 10 ⁻⁶	0.056
PSL-K-9-C	26	5900	260	160	4	5.0 × 10 ⁻⁶	0.053
PSL-K-9.525-C	28	5900	250	130	4	7.8 × 10 ⁻⁶	0.069
PSL-K-10-C	29	5900	230	130	4	7.7 × 10 ⁻⁶	0.068
PSL-K-11-C	32	5900	210	130	4	7.6 × 10 ⁻⁶	0.065
PSL-K-12-C	47	7800	260	160	4	10 × 10 ⁻⁶	0.076
PSL-K-12.7-C	50	7800	250	140	4	10 × 10 ⁻⁶	0.073
PSL-K-14-C	55	7800	220	140	4	13 × 10 ⁻⁶	0.083
PSL-K-15-C	95	12700	290	190	8	24 × 10 ⁻⁶	0.125
PSL-K-16-C	100	12700	270	180	8	27 × 10 ⁻⁶	0.130
PSL-K-17-C	110	12700	260	170	8	33 × 10 ⁻⁶	0.145
PSL-K-18-C	110	12700	240	170	8	32 × 10 ⁻⁶	0.140
PSL-K-19-C	120	12700	230	160	8	40 × 10 ⁻⁶	0.155
PSL-K-20-C	130	12700	220	160	8	39 × 10 ⁻⁶	0.150
PSL-K-22-C	210	19000	250	170	8	65 × 10 ⁻⁶	0.210
PSL-K-24-C	230	19000	230	160	8	76 × 10 ⁻⁶	0.220
PSL-K-25-C	240	19000	220	160	8	75 × 10 ⁻⁶	0.210
PSL-K-28-C	380	27000	220	160	14	203 × 10 ⁻⁶	0.390
PSL-K-30-C	400	27000	210	150	14	230 × 10 ⁻⁶	0.400
PSL-K-32-C	430	27000	190	140	14	260 × 10 ⁻⁶	0.425
PSL-K-35-C	630	36000	210	150	14	366 × 10 ⁻⁶	0.525
PSL-K-38-C	680	35700	210	160	14	426 × 10 ⁻⁶	0.580
PSL-K-40-C	720	36000	160	120	14	511 × 10 ⁻⁶	0.599
PSL-K-42-C	750	35700	170	130	14	561 × 10 ⁻⁶	0.657
