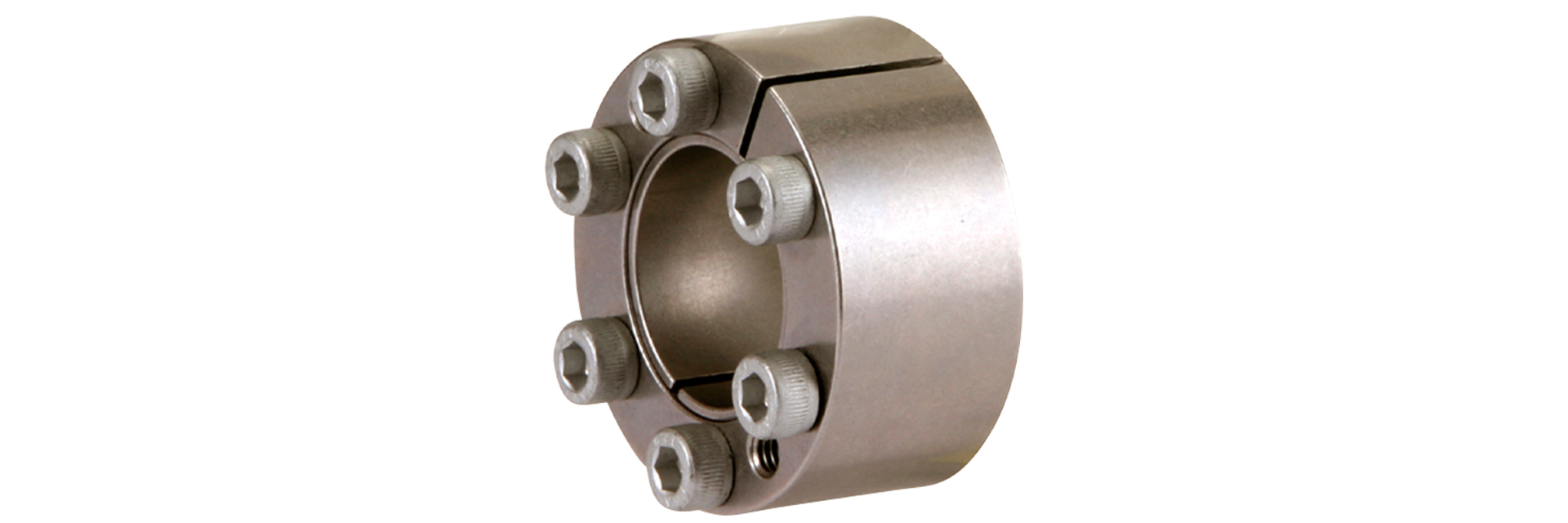

PSL-D-C（無電解ニッケルめっきタイプ）

テーパによるメカタイプの軸ロックで、複数のクランピングボルトの締め込みによりテーパ面のくさび作用で軸とハブは完全に結合されます。軸とハブを摩擦で結合するためキー結合の難点を解決しました。中荷重用の設計で面圧を小さく抑えた軸ロックで、表面処理に無電解ニッケルめっきを施しています。

【仕様】

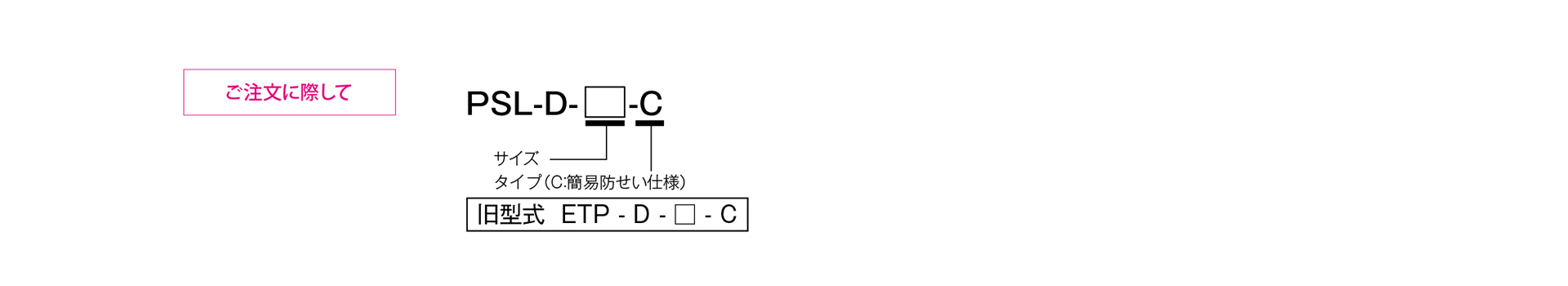

型式	許容トルク［N･m］	許容スラスト力［N］	軸側面圧［N/mm2］	ハブ側面圧［N/mm2］	締め付けトルク［N･m］	慣性モーメント［kg･m2］	質量［kg］
PSL-D-16-C	67	8400	130	60	4	10 × 10⁻⁶	0.068
PSL-D-17-C	70.0	8400	120	60	4	18 × 10⁻⁶	0.093
PSL-D-18-C	75.0	8400	110	60	4	17 × 10⁻⁶	0.090
PSL-D-19-C	80.0	8400	110	60	4	16 × 10⁻⁶	0.085
PSL-D-20-C	140	13600	150	80	8	24 × 10⁻⁶	0.120
PSL-D-22-C	150	13600	140	80	8	29 × 10⁻⁶	0.130
PSL-D-24-C	230	19300	150	80	14	70 × 10⁻⁶	0.220
PSL-D-25-C	240	19300	140	80	14	69 × 10⁻⁶	0.210
PSL-D-28-C	400	28900	190	110	14	86 × 10⁻⁶	0.240
PSL-D-30-C	430	28900	180	100	14	128 × 10⁻⁶	0.270
PSL-D-32-C	460	28900	170	100	14	123 × 10⁻⁶	0.260
PSL-D-35-C	670	38600	160	90	14	215 × 10⁻⁶	0.370
PSL-D-38-C	730	38600	150	90	14	298 × 10⁻⁶	0.420
PSL-D-40-C	770	38600	140	90	14	286 × 10⁻⁶	0.410
PSL-D-42-C	1110	52700	180	110	34	682 × 10⁻⁶	0.700
PSL-D-45-C	1200	52700	140	80	34	609 × 10⁻⁶	0.630
PSL-D-48-C	1690	70300	190	110	34	769 × 10⁻⁶	0.730
PSL-D-50-C	1760	70300	180	110	34	742 × 10⁻⁶	0.710

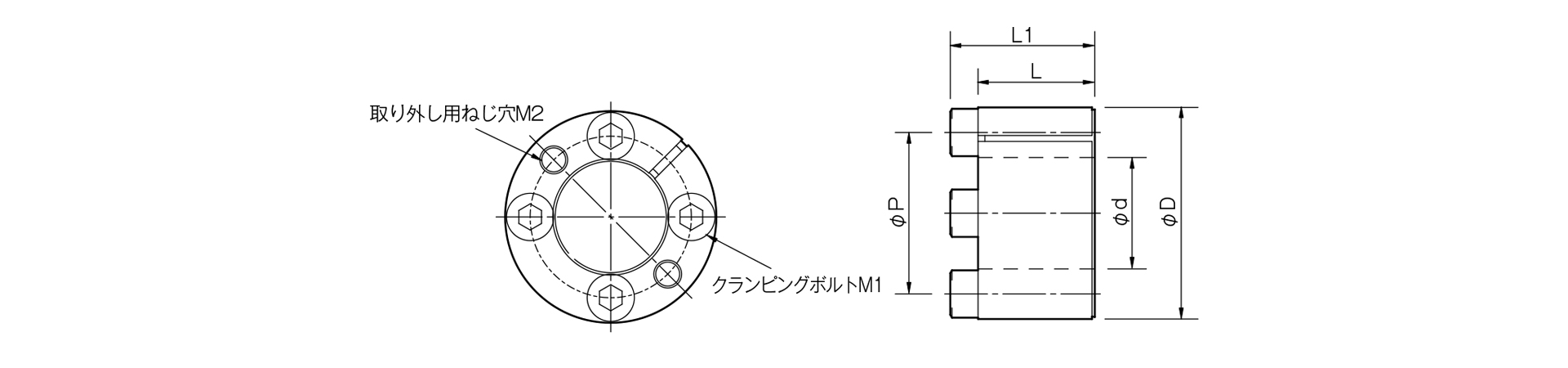

単位 [mm]
