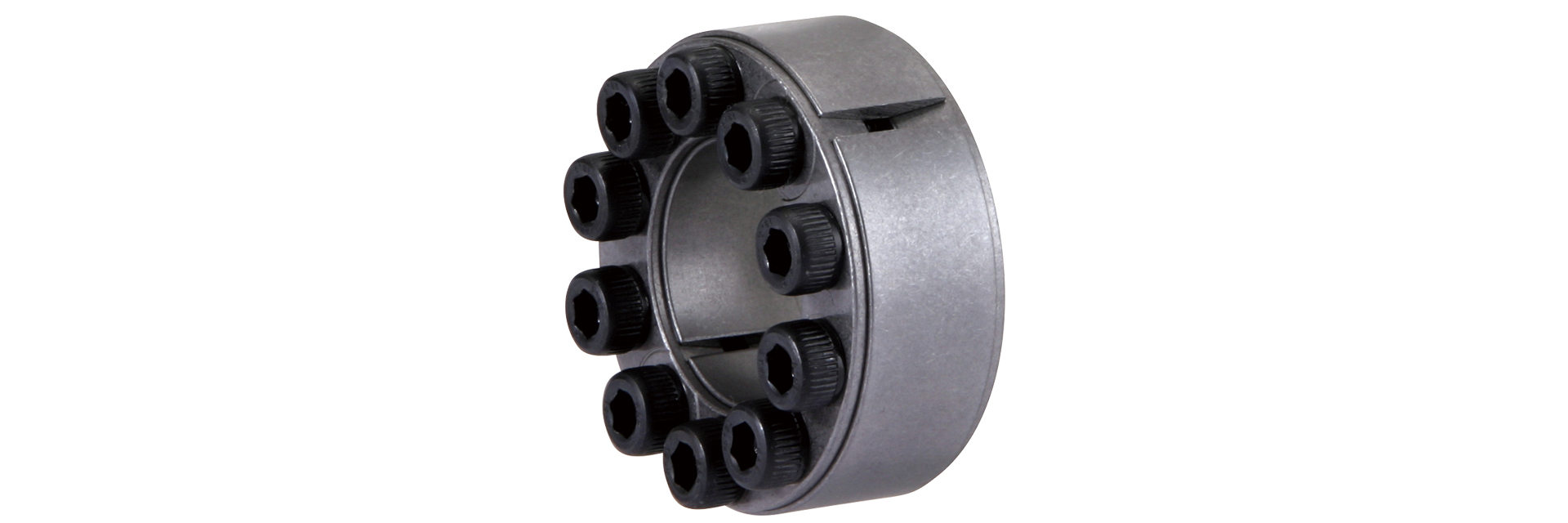

PSL-Gモデル

テーパによるメカタイプの軸ロックで、複数のクランピングボルトの締め込みによりテーパ面のくさび作用で軸とハブは完全に結合されます。軸とハブを摩擦で結合するためキー結合の難点を解決しました。他社互換性の高いモデルで、強度区分の高いボルトの採用で高荷重に対応可能です。

【仕様】

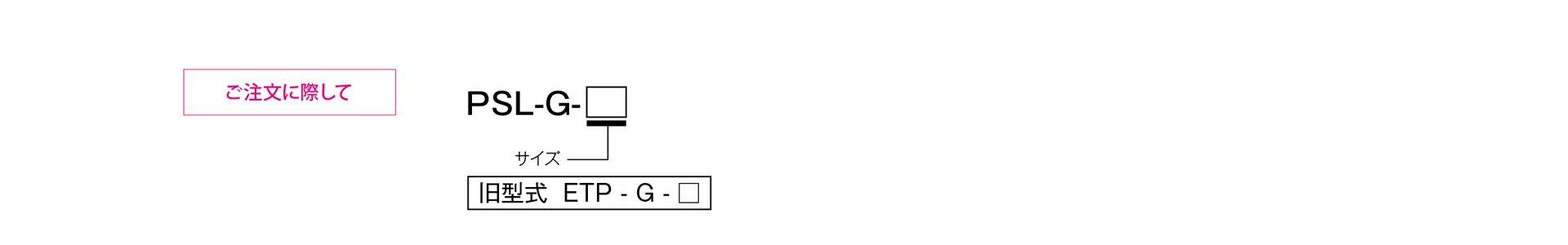

PSL-G 仕様表

型式	許容トルク	許容スラスト力	軸側面圧	ハブ側面圧	締め付けトルク	慣性モーメント	質量［kg］	価格［円］
型式	［N･m］	［N］	［N/mm2］	［N/mm2］	［N･m］	［kg･m2］	質量［kg］	価格［円］
PSL-G-19	289	30500	250	101	17	0.70 × 10⁻⁴	0.22
PSL-G-20	305	30500	238	101	17	0.70 × 10⁻⁴	0.21
PSL-G-22	335	30500	216	101	17	0.69 × 10⁻⁴	0.20
PSL-G-24	411	34300	223	107	17	0.89 × 10⁻⁴	0.23
PSL-G-25	428	34300	214	107	17	0.88 × 10⁻⁴	0.22
PSL-G-28	533	38100	212	108	17	1.28 × 10⁻⁴	0.26
PSL-G-30	571	38100	198	108	17	1.25 × 10⁻⁴	0.25
PSL-G-32	731	45700	223	119	17	1.80 × 10⁻⁴	0.30
PSL-G-35	800	45700	204	119	17	1.74 × 10⁻⁴	0.28
PSL-G-38	1020	53500	220	129	17	2.43 × 10⁻⁴	0.34
PSL-G-40	1070	53500	209	129	17	2.37 × 10⁻⁴	0.32
PSL-G-42	1680	80200	253	142	41	5.26 × 10⁻⁴	0.56
PSL-G-45	1800	80200	236	142	41	5.11 × 10⁻⁴	0.53
PSL-G-48	1920	80200	222	133	41	6.51 × 10⁻⁴	0.59
PSL-G-50	2010	80200	213	133	41	6.36 × 10⁻⁴	0.56
PSL-G-55	2570	93600	226	146	41	8.01 × 10⁻⁴	0.62
PSL-G-60	2810	93600	207	138	41	9.68 × 10⁻⁴	0.65
PSL-G-65	3090	95000	194	133	41	12.8 × 10⁻⁴	0.77
PSL-G-70	4800	137000	218	138	82	28.3 × 10⁻⁴	1.34
PSL-G-75	5160	138000	203	132	82	32.9 × 10⁻⁴	1.40
PSL-G-80	5510	138000	190	127	82	37.9 × 10⁻⁴	1.46
PSL-G-85	6500	153000	199	135	82	44.3 × 10⁻⁴	1.56
PSL-G-90	6880	153000	188	130	82	50.4 × 10⁻⁴	1.62
PSL-G-95	7940	167000	195	137	82	56.6 × 10⁻⁴	1.67
PSL-G-100	10100	202000	205	142	142	91.4 × 10⁻⁴	2.36
PSL-G-110	11100	202000	187	133	142	113.9 × 10⁻⁴	2.53
PSL-G-120	13500	225000	190	138	142	142.7 × 10⁻⁴	2.74

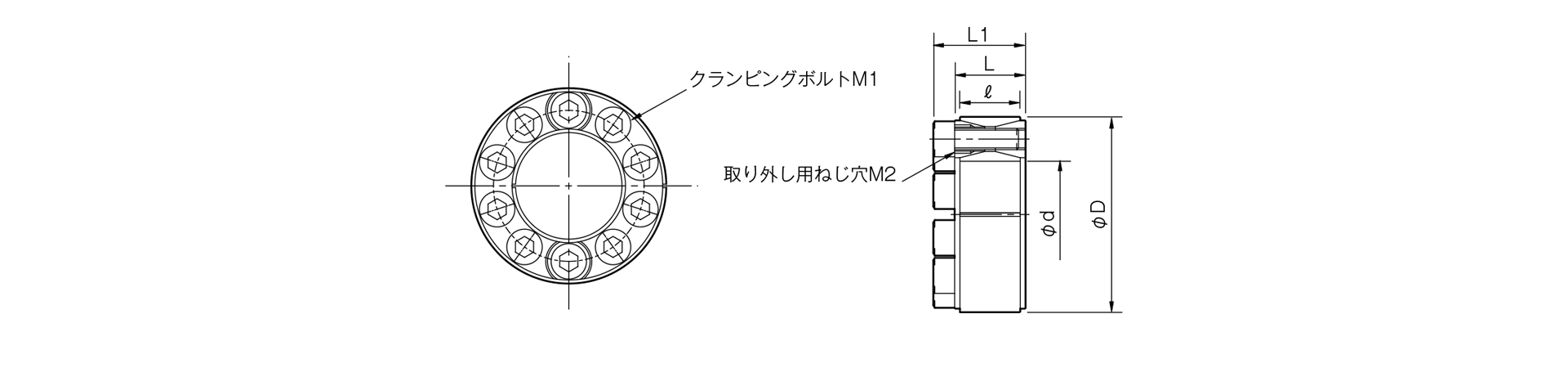

単位 [mm]
