PSL-G-C（無電解ニッケルめっきタイプ）

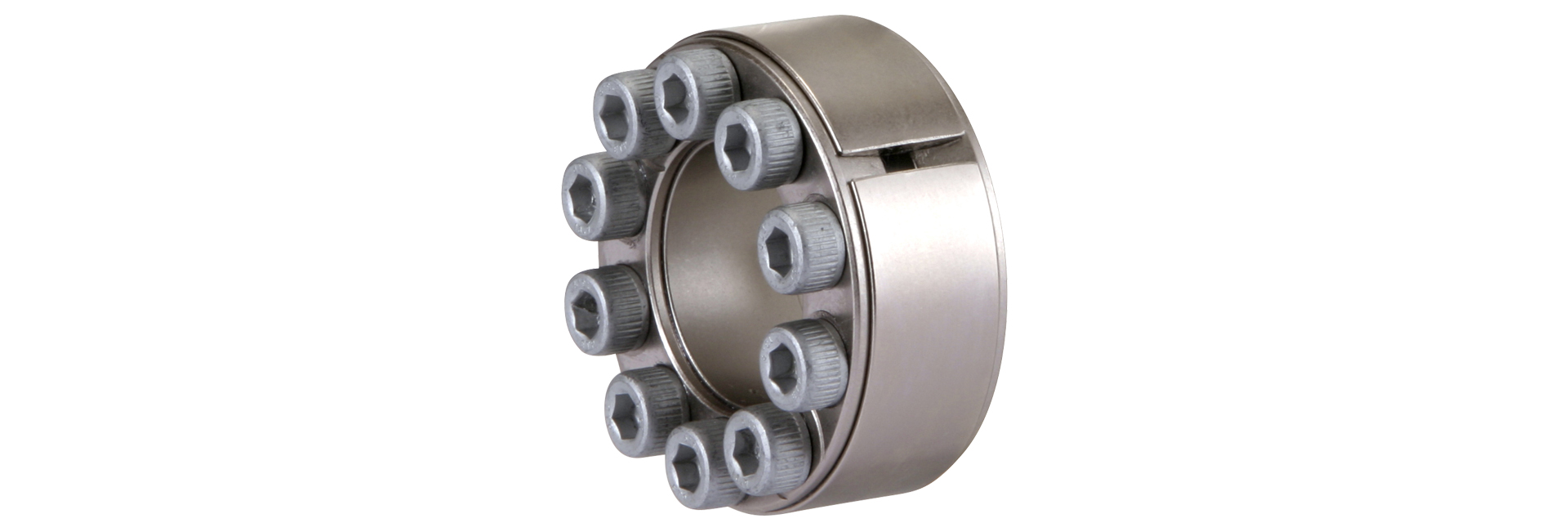

三木プーリのPSL-G[C]タイプ メカ方式摩擦式締結具製品画像（無電解ニッケルめっき仕様・耐食性締結具）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
テーパによるメカタイプの軸ロックで、複数のクランピングボルトの締め込みによりテーパ面のくさび作用で軸とハブは完全に結合されます。軸とハブを摩擦で結合するためキー結合の難点を解決しました。他社互換性の高いモデルで、高荷重に対応可能です。表面処理に無電解ニッケルめっきを施しています。

【仕様】

PSL-G-C 仕様表
型式 許容トルク 許容スラスト力 軸側面圧 ハブ側面圧 締め付けトルク 慣性モーメント 質量［kg］ 価格［円］
［N･m］ ［N］ ［N/mm2］ ［N/mm2］ ［N･m］ ［kg･m2］
PSL-G-19-C 289 30500 250 101 17 0.70 × 10−4 0.22
PSL-G-20-C 305 30500 238 101 17 0.70 × 10−4 0.21
PSL-G-22-C 335 30500 216 101 17 0.69 × 10−4 0.20
PSL-G-24-C 411 34300 223 107 17 0.89 × 10−4 0.23
PSL-G-25-C 428 34300 214 107 17 0.88 × 10−4 0.22
PSL-G-28-C 533 38100 212 108 17 1.28 × 10−4 0.26
PSL-G-30-C 571 38100 198 108 17 1.25 × 10−4 0.25
PSL-G-32-C 731 45700 223 119 17 1.80 × 10−4 0.30
PSL-G-35-C 800 45700 204 119 17 1.74 × 10−4 0.28
PSL-G-38-C 1020 53500 220 129 17 2.43 × 10−4 0.34
PSL-G-40-C 1070 53500 209 129 17 2.37 × 10−4 0.32
PSL-G-42-C 1680 80200 253 142 41 5.26 × 10−4 0.56
PSL-G-45-C 1800 80200 236 142 41 5.11 × 10−4 0.53
PSL-G-48-C 1920 80200 222 133 41 6.51 × 10−4 0.59
PSL-G-50-C 2010 80200 213 133 41 6.36 × 10−4 0.56
PSL-G-55-C 2570 93600 226 146 41 8.01 × 10−4 0.62
PSL-G-60-C 2810 93600 207 138 41 9.68 × 10−4 0.65
  • 許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。

【寸法】

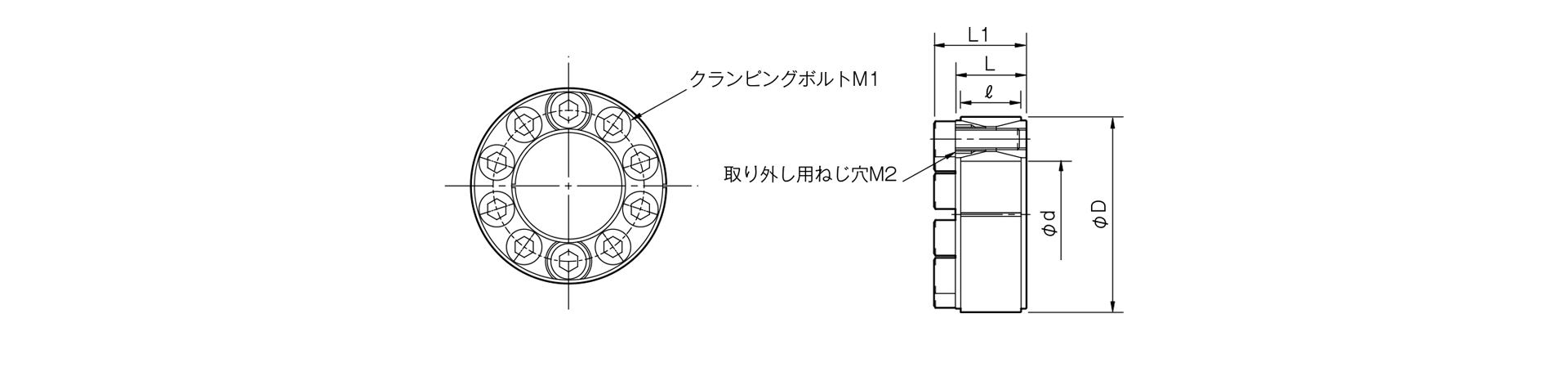

三木プーリのPSLモデルGタイプ（無電解ニッケルめっき仕様）摩擦式締結具（メカ方式）寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型式 d D L ℓ L1 M1 M2
PSL-G-19-C 19 47 20 17 26 8-M6×18 2-M8
PSL-G-20-C 20 47 20 17 26 8-M6×18 2-M8
PSL-G-22-C 22 47 20 17 26 8-M6×18 2-M8
PSL-G-24-C 24 50 20 17 26 8-M6×18 2-M8
PSL-G-25-C 25 50 20 17 26 8-M6×18 2-M8
PSL-G-28-C 28 55 20 17 26 10-M6×18 2-M8
PSL-G-30-C 30 55 20 17 26 10-M6×18 2-M8
PSL-G-32-C 32 60 20 17 26 12-M6×18 2-M8
PSL-G-35-C 35 60 20 17 26 12-M6×18 2-M8
PSL-G-38-C 38 65 20 17 26 14-M6×18 2-M8
PSL-G-40-C 40 65 20 17 26 14-M6×18 2-M8
PSL-G-42-C 42 75 24 20 32 12-M8×22 2-M10
PSL-G-45-C 45 75 24 20 32 12-M8×22 2-M10
PSL-G-48-C 48 80 24 20 32 12-M8×22 2-M10
PSL-G-50-C 50 80 24 20 32 12-M8×22 2-M10
PSL-G-55-C 55 85 24 20 32 14-M8×22 2-M10
PSL-G-60-C 60 90 24 20 32 14-M8×22 2-M10
  • L、L1はクランピングボルトを締め付ける前の寸法です
  • 各ボルト、タップの呼びは数量-ねじの呼び×呼び長さです。

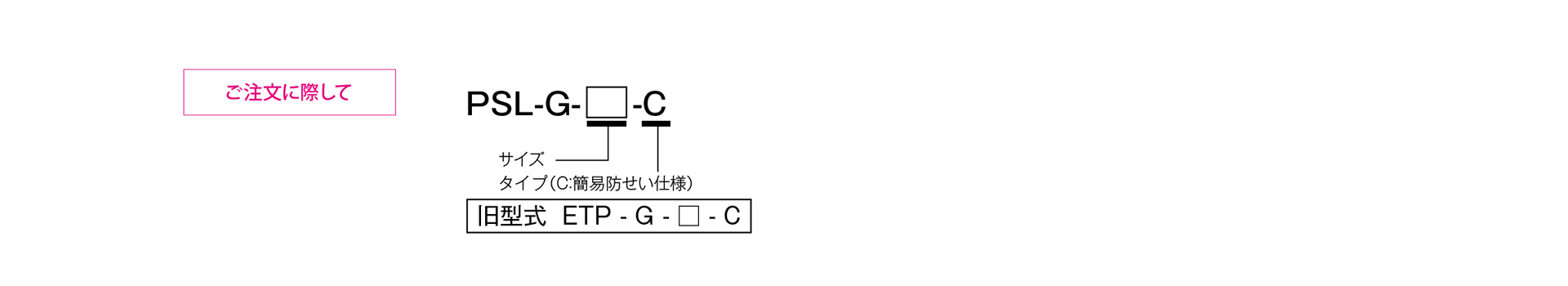

三木プーリのPSLモデル Gタイプ（無電解ニッケルめっき仕様）摩擦式締結具（メカ方式）ご注文時の型式構成説明図
