PSL-K-F（ステンレスタイプ）

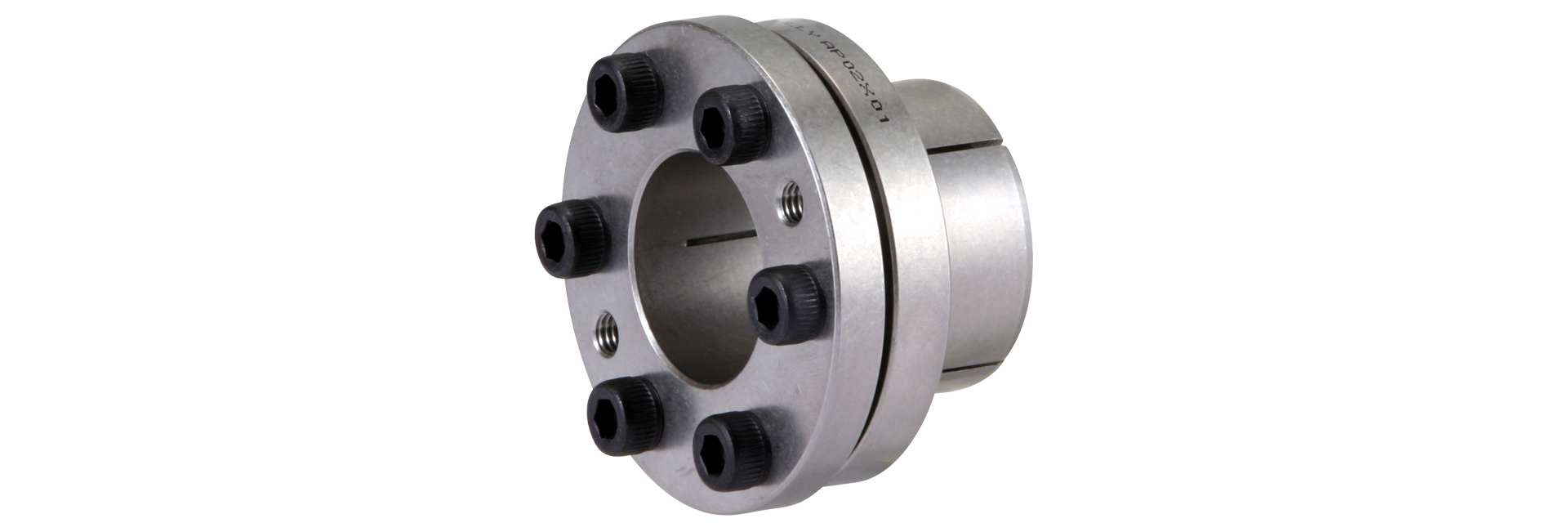

三木プーリのPSL-K[F]タイプ メカ方式摩擦式締結具製品画像（ステンレス仕様・耐食性機械式締結具）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
テーパによるメカタイプの軸ロックで、複数のクランピングボルトの締め込みによりテーパ面のくさび作用で軸とハブは完全に結合されます。軸とハブを摩擦で結合するためキー結合の難点を解決しました。フランジにより軸とハブの内外径比が小さく設計できる軸ロックで、材質はステンレス仕様です。

【仕様】

型式 許容トルク 許容スラスト力 軸側面圧 ハブ側面圧 締め付けトルク 慣性モーメント 質量［kg］ 価格［円］
［N･m］ ［N］ ［N/mm2］ ［N/mm2］ ［N･m］ ［kg･m2］
PSL-K-6-F 4.7 1560 120 60 2 2.5 × 10−6 0.037
PSL-K-6.35-F 4.9 1560 120 60 2 2.5 × 10−6 0.036
PSL-K-7-F 5.4 1560 100 60 2 2.5 × 10−6 0.035
PSL-K-8-F 18 4720 230 120 3.5 5.0 × 10−6 0.056
PSL-K-9-F 20 4720 200 120 3.5 5.0 × 10−6 0.053
PSL-K-9.525-F 22 4720 200 100 3.5 7.8 × 10−6 0.069
PSL-K-10-F 23 4720 180 100 3.5 7.7 × 10−6 0.068
PSL-K-11-F 25 4720 160 100 3.5 7.6 × 10−6 0.065
PSL-K-12-F 37 6240 200 120 3.5 10 × 10−6 0.076
PSL-K-12.7-F 40 6240 200 110 3.5 10 × 10−6 0.073
PSL-K-14-F 44 6240 170 110 3.5 13 × 10−6 0.083
PSL-K-15-F 76 10160 230 150 7 24 × 10−6 0.125
PSL-K-16-F 80 10160 210 140 7 27 × 10−6 0.130
PSL-K-17-F 88 10160 200 130 7 33 × 10−6 0.145
PSL-K-18-F 88 10160 190 130 7 32 × 10−6 0.140
PSL-K-19-F 96 10160 180 120 7 40 × 10−6 0.155
PSL-K-20-F 104 10160 170 120 7 39 × 10−6 0.150
PSL-K-22-F 168 15200 200 130 7 65 × 10−6 0.210
PSL-K-24-F 184 15200 180 120 7 76 × 10−6 0.220
PSL-K-25-F 192 15200 170 120 7 75 × 10−6 0.210
PSL-K-28-F 304 21600 170 120 12 203 × 10−6 0.390
PSL-K-30-F 320 21600 160 120 12 230 × 10−6 0.400
PSL-K-32-F 344 21600 150 110 12 260 × 10−6 0.425
PSL-K-35-F 504 28800 160 120 12 366 × 10−6 0.525
  • 容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。

【寸法】

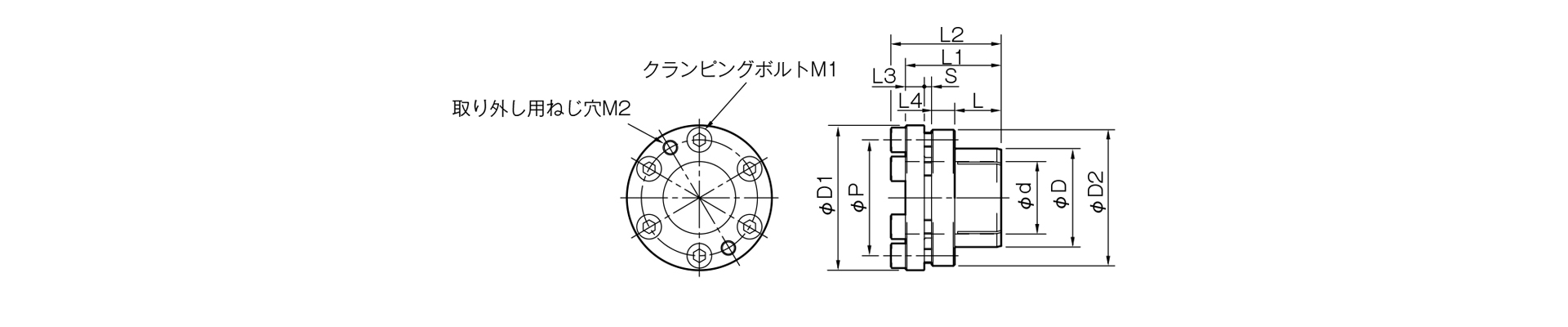

三木プーリのPSLモデルKタイプ（ステンレス仕様）摩擦式締結具（メカ方式）寸法図 外形寸法および軸径寸法を示す寸法図
単位 [mm]
型式 d D D1 D2 P L L1 L2 L3 L4 S M1 M2
PSL-K-6-F 6 12 25 23 17 10 20 24 3.5 5 1.5 2-M4 × 8 2-M4
PSL-K-6.35-F 6.35 12 25 23 17 10 20 24 3.5 5 1.5 2-M4 × 8 2-M4
PSL-K-7-F 7 12 25 23 17 10 20 24 3.5 5 1.5 2-M4 × 8 2-M4
PSL-K-8-F 8 15 28 26 20 12 24 28 5 5 2 3-M4 × 10 3-M4
PSL-K-9-F 9 15 28 26 20 12 24 28 5 5 2 3-M4 × 10 3-M4
PSL-K-9.525-F 9.525 18 31 29 23 12 24 28 5 5 2 3-M4 × 10 3-M4
PSL-K-10-F 10 18 31 29 23 12 24 28 5 5 2 3-M4 × 10 3-M4
PSL-K-11-F 11 18 31 29 23 12 24 28 5 5 2 3-M4 × 10 3-M4
PSL-K-12-F 12 20 33 31 25 12 24 28 5 5 2 4-M4 × 10 2-M4
PSL-K-12.7-F 12.7 20 33 31 25 12 24 28 5 5 2 4-M4 × 10 2-M4
PSL-K-14-F 14 22 35 33 27 12 24 28 5 5 2 4-M4 × 10 2-M4
PSL-K-15-F 15 23 39 36 29 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-16-F 16 24 40 37 30 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-17-F 17 26 42 39 32 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-18-F 18 26 42 39 32 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-19-F 19 28 44 41 34 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-20-F 20 28 44 41 34 14 29 34 6 7 2 4-M5 × 12 2-M5
PSL-K-22-F 22 32 48 45 38 16 33 38 6.5 8 2.5 6-M5 × 14 2-M5
PSL-K-24-F 24 34 50 47 40 16 33 38 6.5 8 2.5 6-M5 × 14 2-M5
PSL-K-25-F 25 34 50 47 40 16 33 38 6.5 8 2.5 6-M5 × 14 2-M5
PSL-K-28-F 28 39 62 59 47 20 39 45 7.5 9 2.5 6-M6 × 16 2-M6
PSL-K-30-F 30 41 64 61 49 20 39 45 7.5 9 2.5 6-M6 × 16 2-M6
PSL-K-32-F 32 43 66 63 51 20 39 45 7.5 9 2.5 6-M6 × 16 2-M6
PSL-K-35-F 35 47 70 67 55 22 43 49 8 10 3 8-M6 × 18 2-M6
  • L、L1はクランピングボルトを締め付ける前の寸法です
  • 各ボルト、タップの呼びは数量-ねじの呼び×呼び長さです。

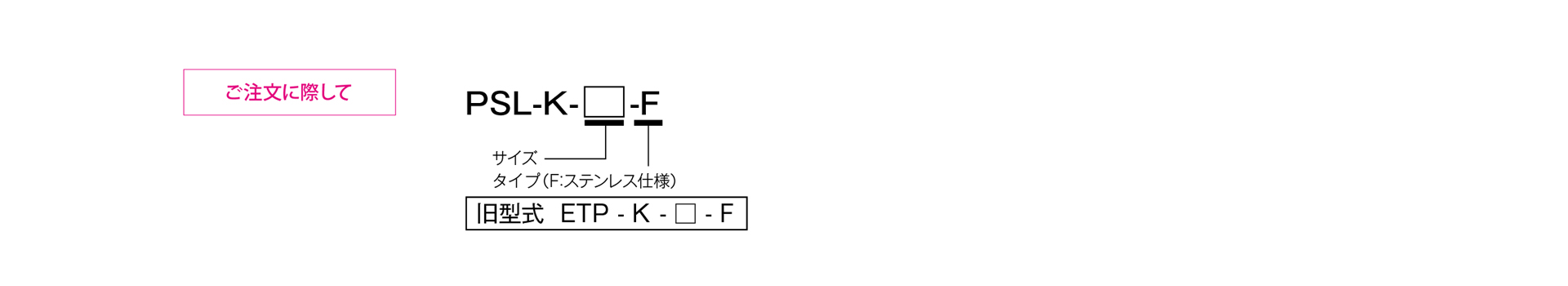

三木プーリのPSLモデル Kタイプ（ステンレス仕様）摩擦式締結具（メカ方式）ご注文時の型式構成説明図
