DKMインダクションモータ（104mm）250w/300w/400w

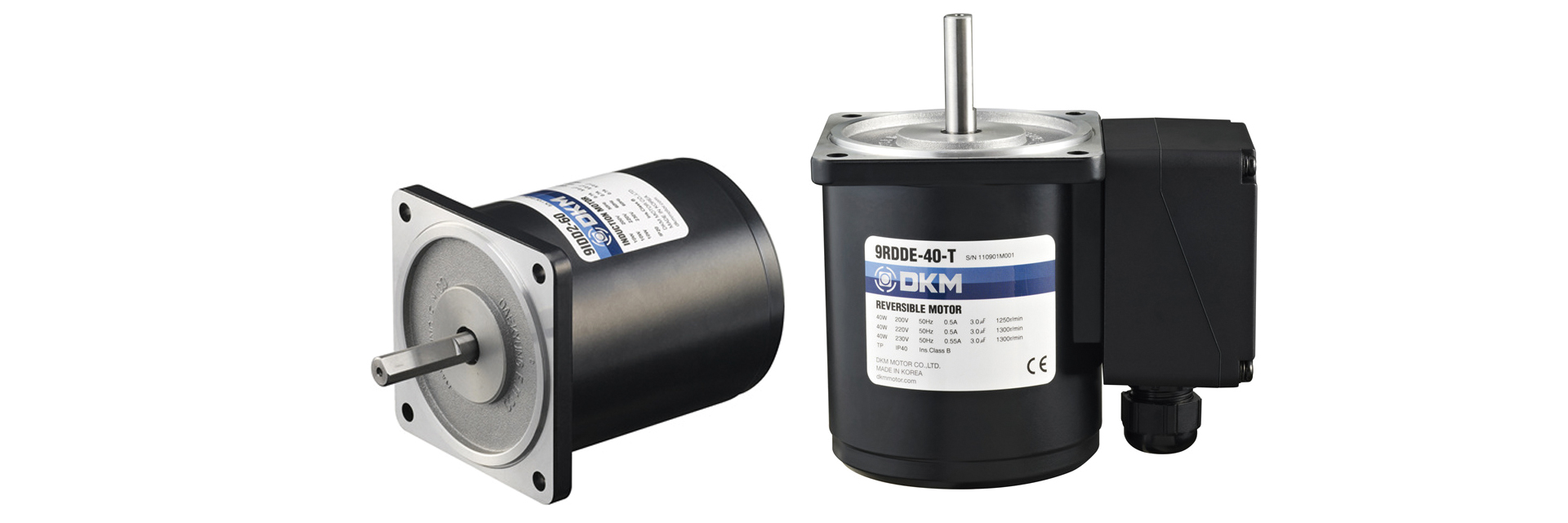

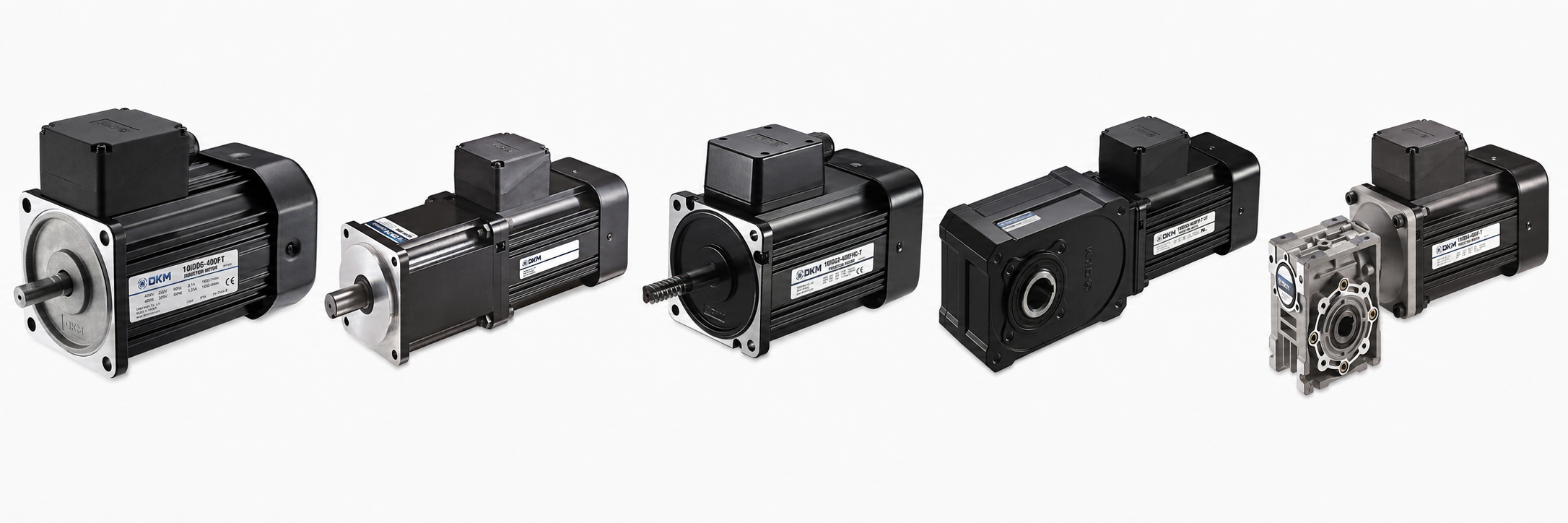

三木プーリのDKMモータ 10IDタイプインダクションモータ製品画像（取付角104mm・高出力交流モータ・産業用駆動源）

カタログダウンロード

取り付けサイズ104mm角、モータ出力250 W・300 W・400 Wのサイズです。電源は、単相・三相、200V級・400V級をラインアップ。

【仕様】□104_250w

モータ仕様表

端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
10ID【】E - 250F□-T	250	単相220	50	4	連続	1.100	1250	2.29	1.948	13.0 /450
10ID【】E - 250F□-T	250	単相240	50	4	連続	1.350	1300	2.17	1.874	13.0 /450

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。）
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

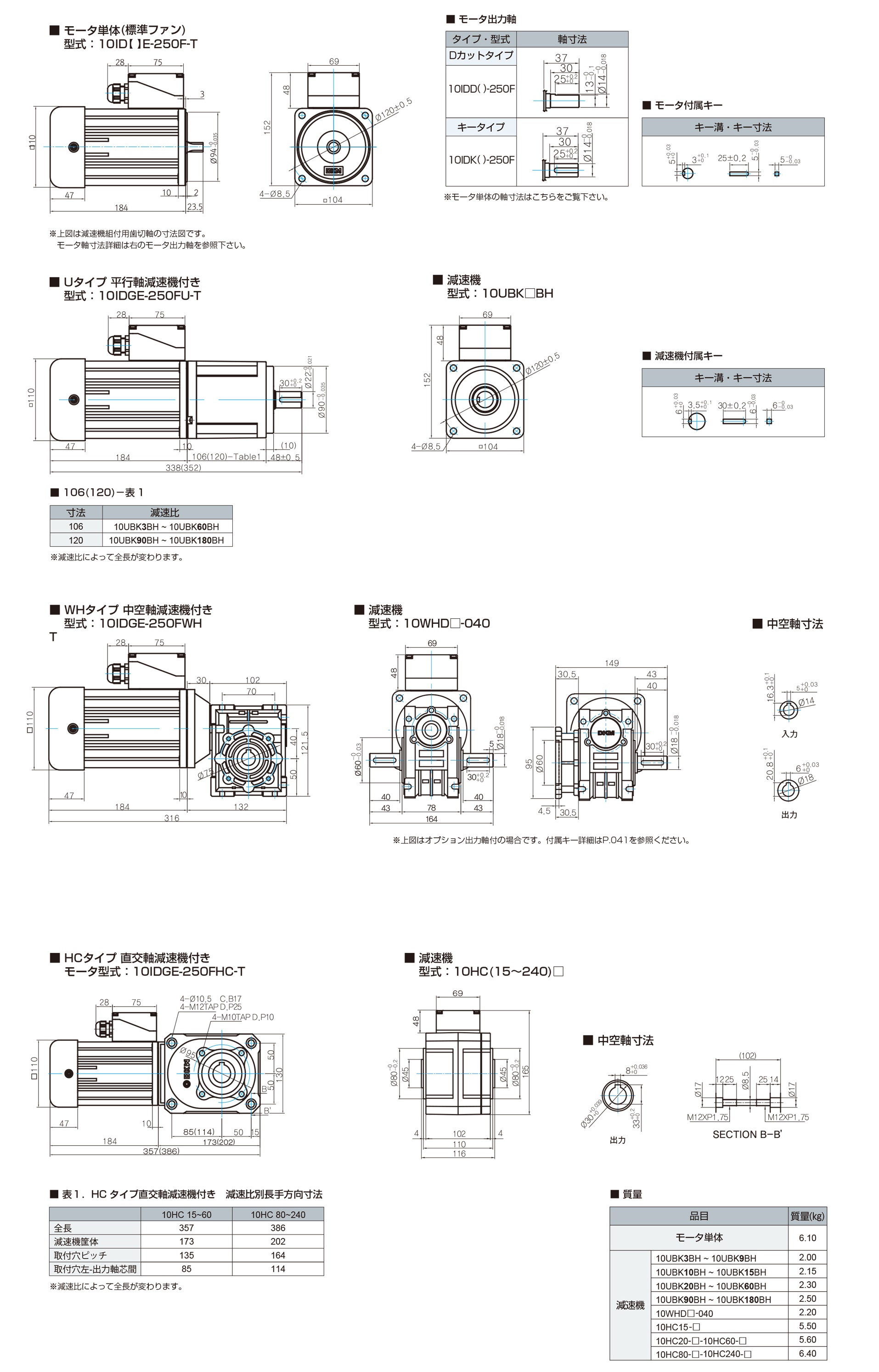

三木プーリのDKMモータ□104 250w仕様インダクションモータ寸法図外形寸法および取付寸法を示す寸法図

【仕様】□104_300w

モータ仕様表

端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
10ID【】D-300F□-T	300	単相220	60	4	連続	1.360	1600	2.52	1.827	15.0 / 450
10ID【】7-300F□-T		3相230	50			4.700	1300	1.70	2.248	－
10ID【】8-300F□-T		3相400						1.01
		3相440						0.88
		3相440	60			3.500	1550	0.88	1.886

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。）
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。但し□104サイズ入力電源3相220V又は230V（電圧/周波数記号 6と7）モータの場合はインバータ駆動可能です。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

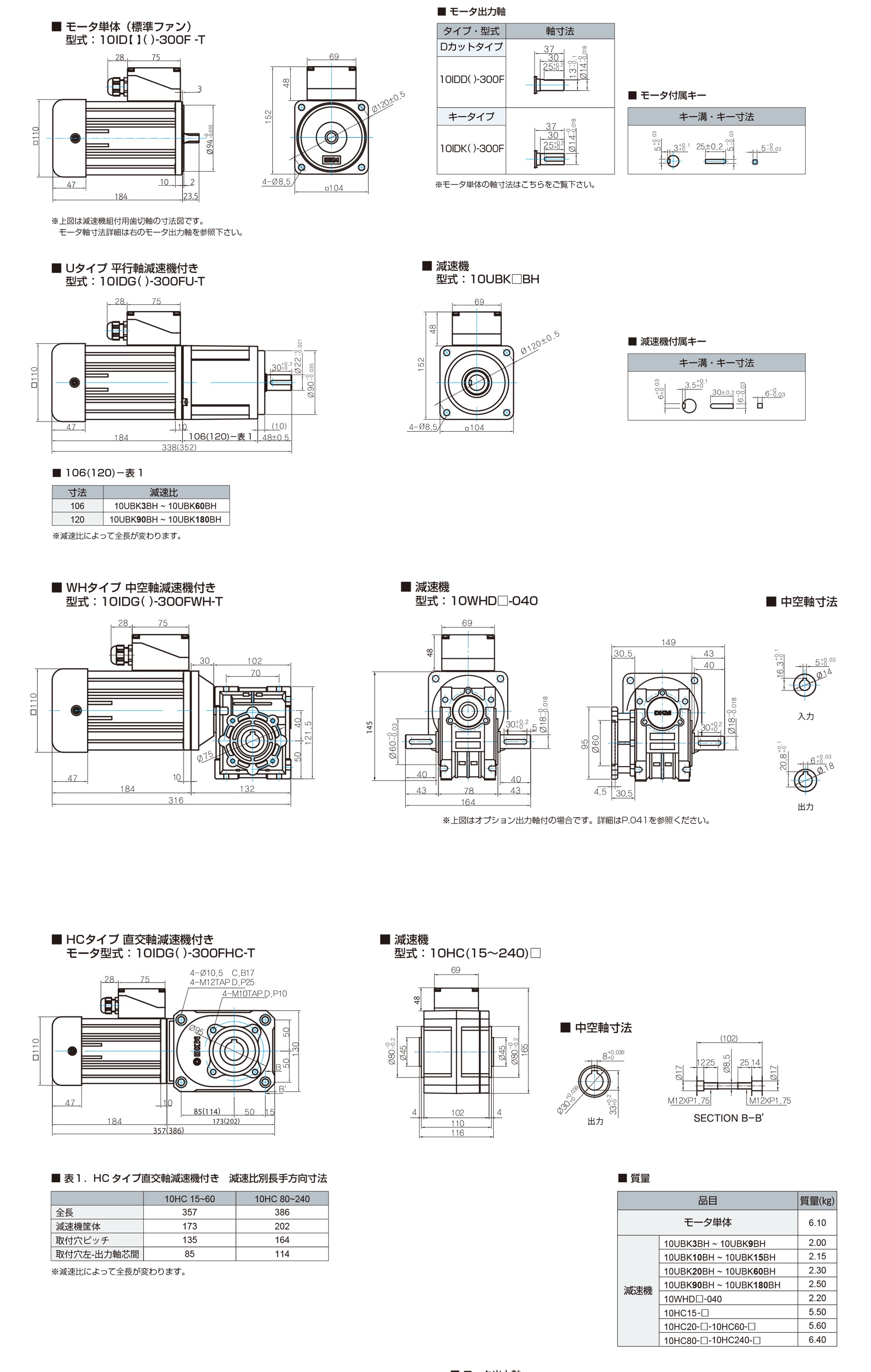

三木プーリのDKMモータ□104 300w仕様インダクションモータ寸法図外形寸法および取付寸法を示す寸法図

【仕様】□104_400w

モータ仕様表

端子箱タイプ	容量 [W]	電圧 [V]	周波数 [Hz]	極数	定格 [分]	起動トルク [N･m]	回転数 [r/min.]	電流 [A]	定格トルク [N･m]	コンデンサ [μF/VAC]
10ID［］7-400F［］-T	400	3相400	50	4	連続	4.793	1600	2.10	2.435	－
10ID［］8-400F［］-T	400	3相440	50	4	連続	4.793	1600	1.21	2.435	－

【】にはモータ出力軸タイプ記号が入ります(G：歯切軸タイプ / D：Dカット軸タイプ / K：キー溝軸タイプ)。Gは減速機取付用、DとKはモータ単独使用時の出力軸になります。
(　 )には電圧/周波数記号が入ります。（アルファベット表記はサーマル保護方式になります。）
3相 380～440V（電圧/周波数記号 KとL）入力モータはインバータ駆動できません。巻線の絶縁が劣化し、モータ焼損の恐れがあります。但し220V又は230V（電圧/周波数記号 6と7）入力モータの場合はインバータ駆動可能です。
□には取付ける減速機のモデル・タイプ記号が入ります。
減速機付きの場合の許容出力軸トルクはお問合せください。

【寸法】

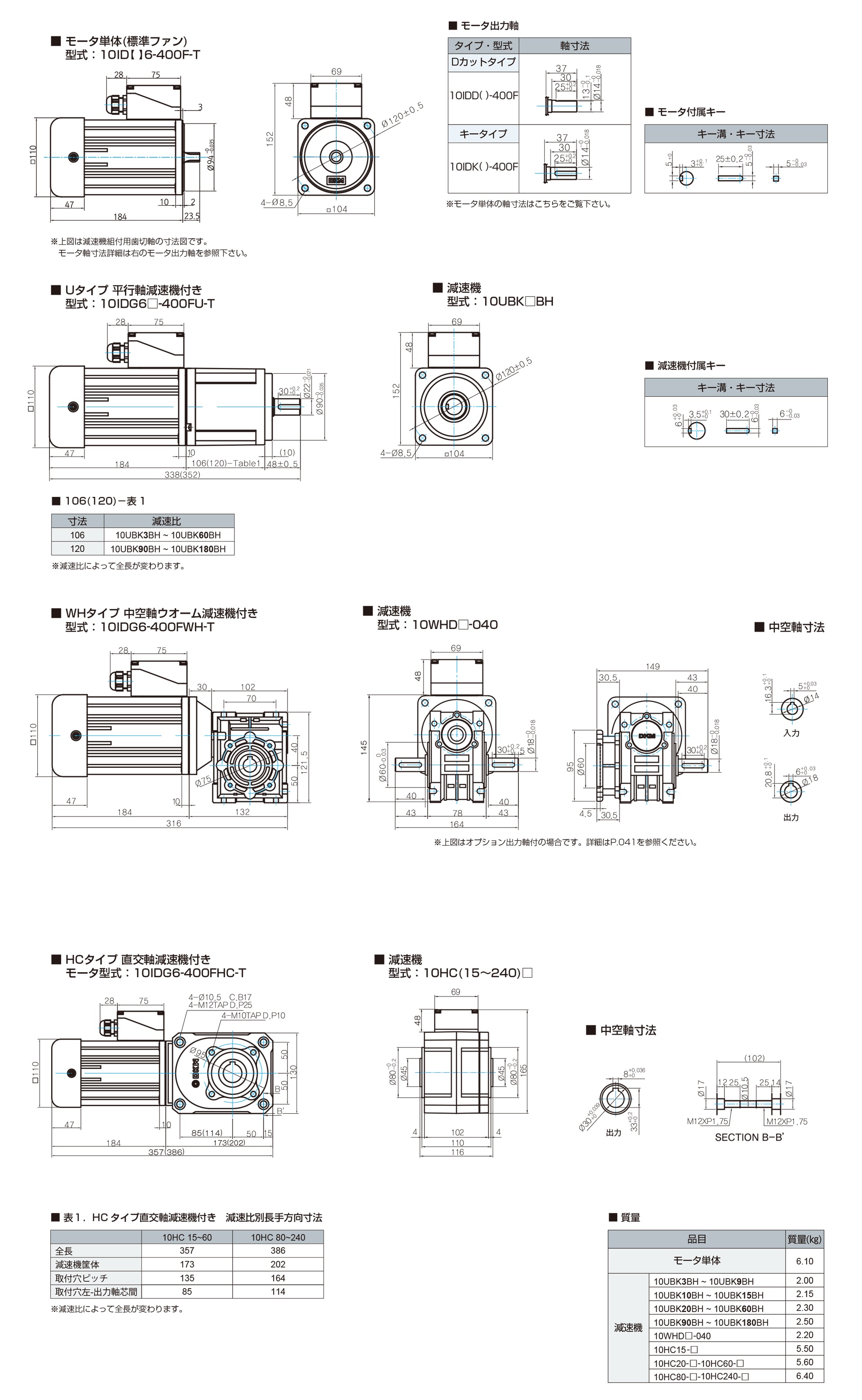

三木プーリのDKMモータ□104 400w仕様インダクションモータ寸法図外形寸法および取付寸法を示す寸法図

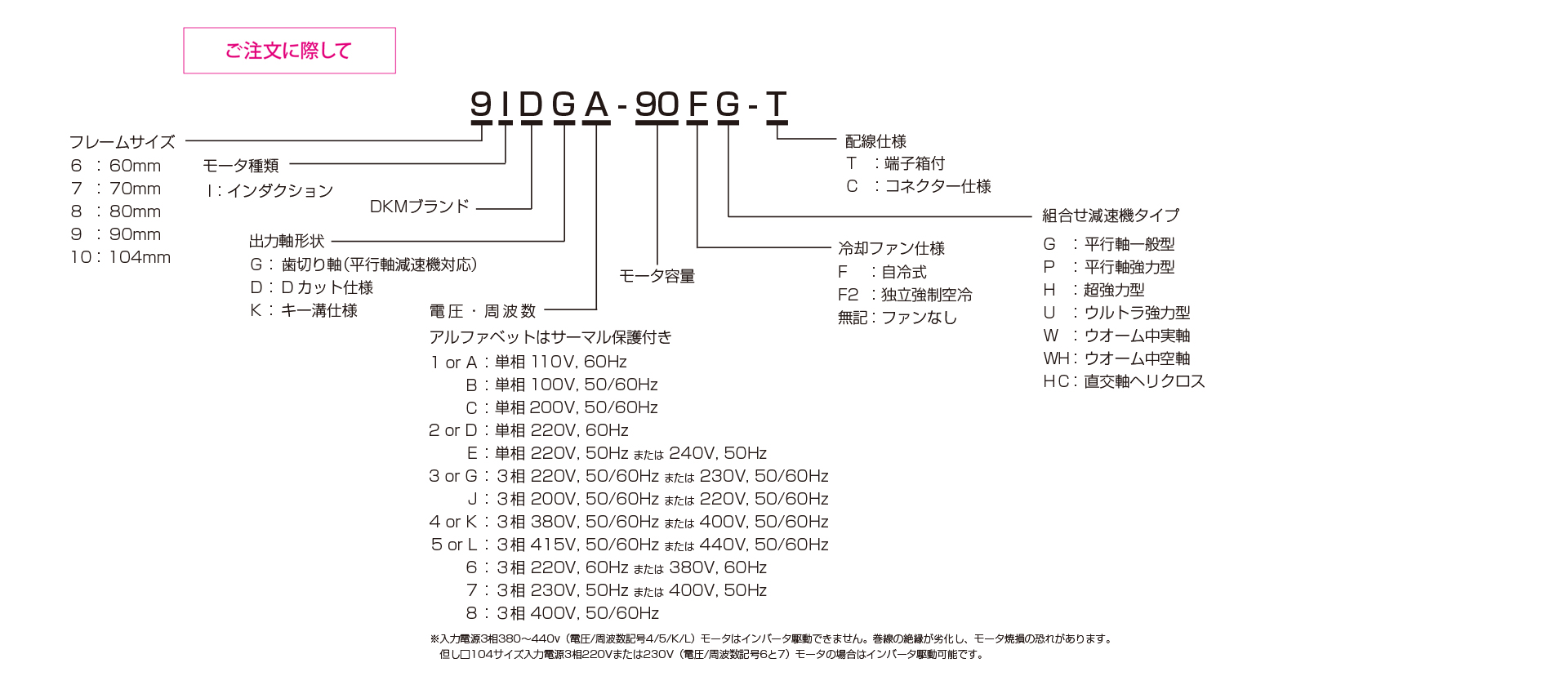

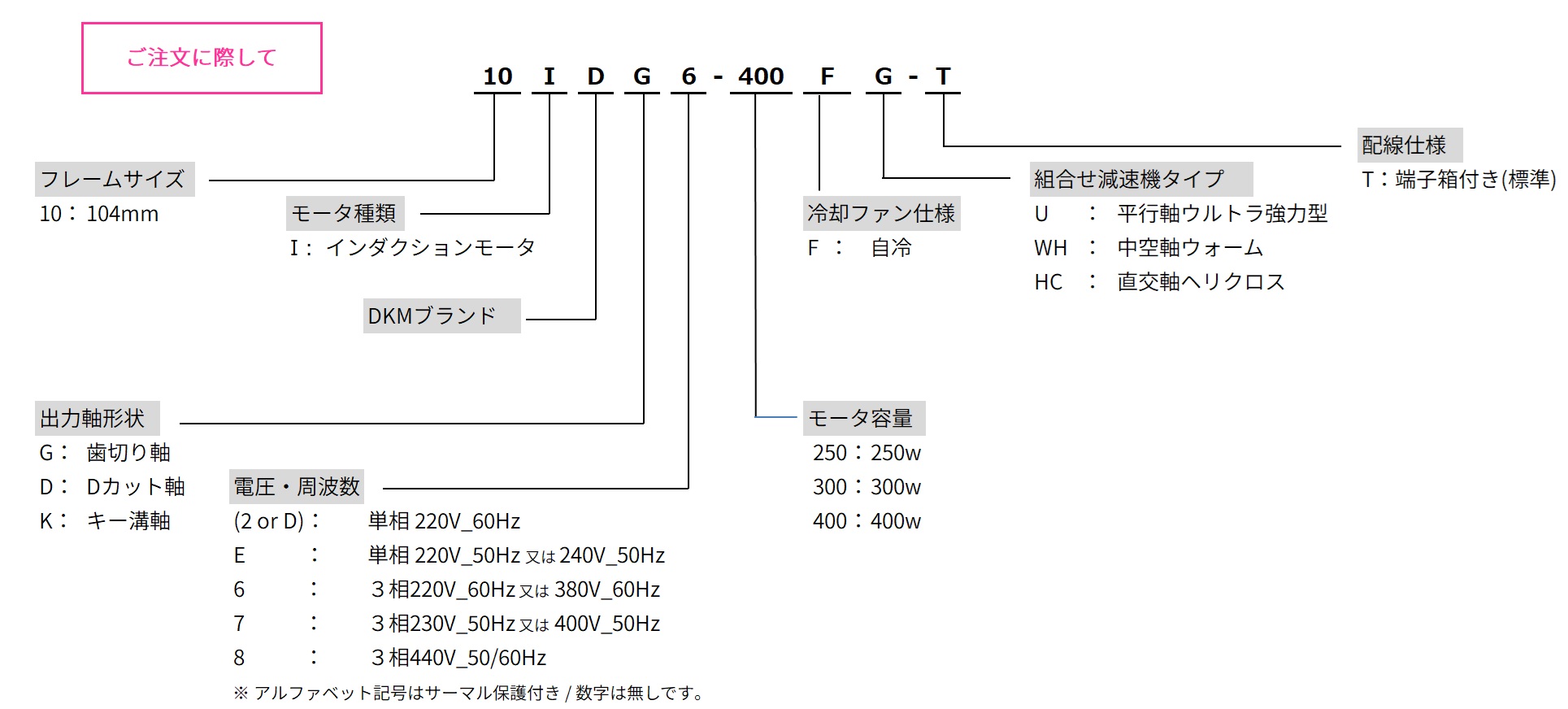

三木プーリのDKMモータ □104仕様インダクションモータご注文時の型式構成説明図
