多く用いられるはめあい
2026/05/07
多く用いられる穴基準はめあいの表
| 基準穴 | 軸の公差域クラス | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| すきまばめ | 中間ばめ | しまりばめ | |||||||||||||||
| H6 | g5 | h5 | js5 | k5 | m5 | ||||||||||||
| f6 | g6 | h6 | js6 | k6 | m6 | n6* | p6* | ||||||||||
| H7 | f6 | g6 | h6 | js6 | k6 | m6 | n6 | p6* | r6* | s6 | t6 | u6 | x6 | ||||
| e7 | f7 | h7 | js7 | ||||||||||||||
| H8 | f7 | h7 | |||||||||||||||
| e8 | f8 | h8 | |||||||||||||||
| d9 | e9 | ||||||||||||||||
| H9 | d8 | e8 | h8 | ||||||||||||||
| c9 | d9 | e9 | h9 | ||||||||||||||
| H10 | b9 | c9 | d9 | ||||||||||||||
※＊印部のはめあいは、寸法の区分によっては例外を生じる。

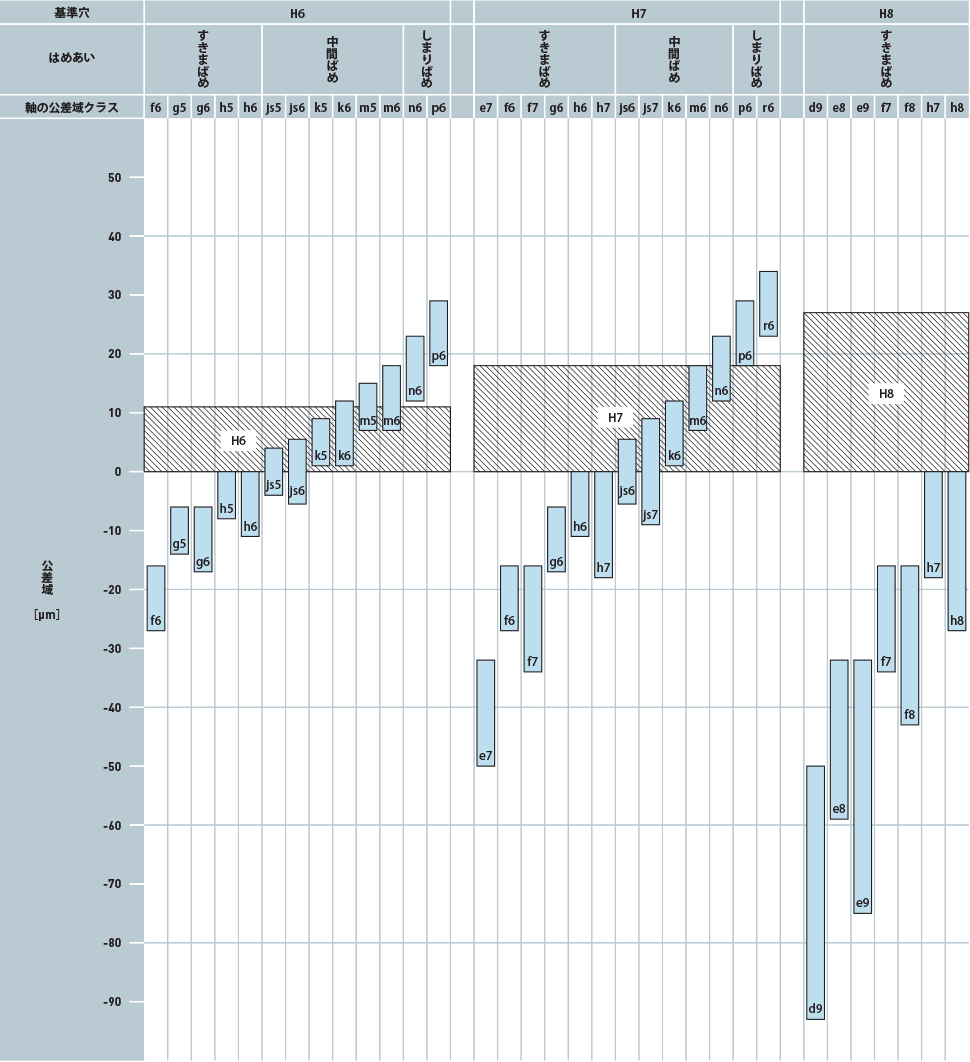

多く用いられる穴基準はめあい図示(基準寸法 10mm を超え18mm 以下の場合)
多く用いられる軸基準はめあいの表
| 基準軸 | 穴の公差域クラス | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| すきまばめ | 中間ばめ | しまりばめ | |||||||||||||||
| h5 | H6 | JS6 | K6 | M6 | N6* | P6 | |||||||||||
| h6 | F6 | G6 | H6 | JS6 | K6 | M6 | N6 | P6* | |||||||||
| F7 | G7 | H7 | JS7 | K7 | M7 | N7 | P7* | R7 | S7 | T7 | U7 | X7 | |||||
| h7 | E7 | F7 | H7 | ||||||||||||||
| F8 | H8 | ||||||||||||||||
| h8 | D8 | E8 | F8 | H8 | |||||||||||||
| D9 | E9 | H9 | |||||||||||||||
| h9 | D8 | E8 | H8 | ||||||||||||||
| C9 | D9 | E9 | H9 | ||||||||||||||
| B10 | C10 | D10 | |||||||||||||||
```
※＊印部のはめあいは、寸法の区分によっては例外を生じる。

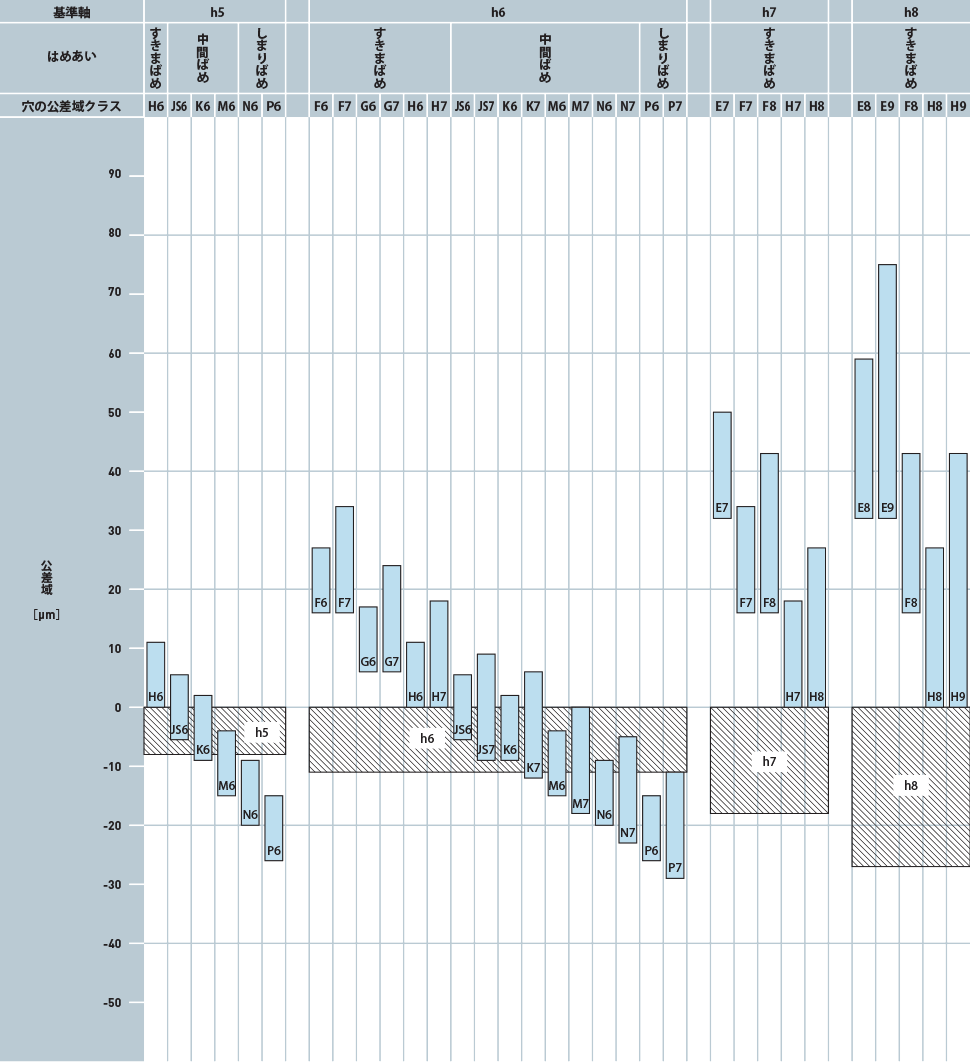

多く用いられる軸基準はめあい図示(基準寸法10mmを超え18mm以下の場合)
