負荷トルク計算式・算出式
2026/05/07
このページの内容をPDFでダウンロードできます
回転体の外力付加時のトルク:T
D : ドラムの直径 [m]
F : 外力[N]
送りねじの摩擦力・外力によるトルク:T
P : 送りねじのリード[m]
M : 負荷の質量 [kg]
g : 重力加速度[m/s2]
μ : 送りねじの摩擦係数
F : 外力[N]
(通常の場合、μ:0.05 ~ 0.2 程度)
ラックピニオンの摩擦力・外力によるトルク:T
D : ピニオンの直径 [m]
M : 負荷の質量 [kg]
g : 重力加速度[m/s2]
μ : ラックピニオンの摩擦係数
F : 外力[N]
(通常の場合、μ:0.08 ~ 0.1程度)
ベルトコンベアの摩擦力・外力によるトルク:T
D : ローラの直径 [m]
M : 負荷の質量 [kg]
g : 重力加速度[m/s2]
μ : コンベアの摩擦係数
F : 外力[N]
(通常の場合、μ:0.05 ~ 0.1程度)

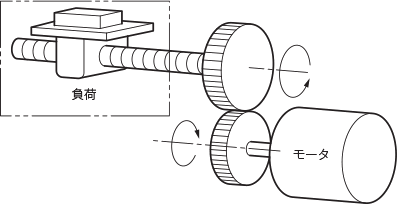

モータ軸換算トルク:To
Z1 : モータ側ギヤの歯数
Z2 : 負荷側ギヤの歯数
R : 減速比 Z2/Z1
η : 伝達効率 % /100
T : 負荷側トルク[N・m]
※各摩擦係数μの値は機械の加工精度や潤滑状態などによって変化しますので、計算により負荷トルクを求める際は充分ご注意ください。
※モータ・負荷間の伝達効率ηは連結方法により異なりますが、一般的には下記のようになります。
平歯車:0.85 チェーン:0.9 V ベルト:0.9
